एयर सिलेंडर

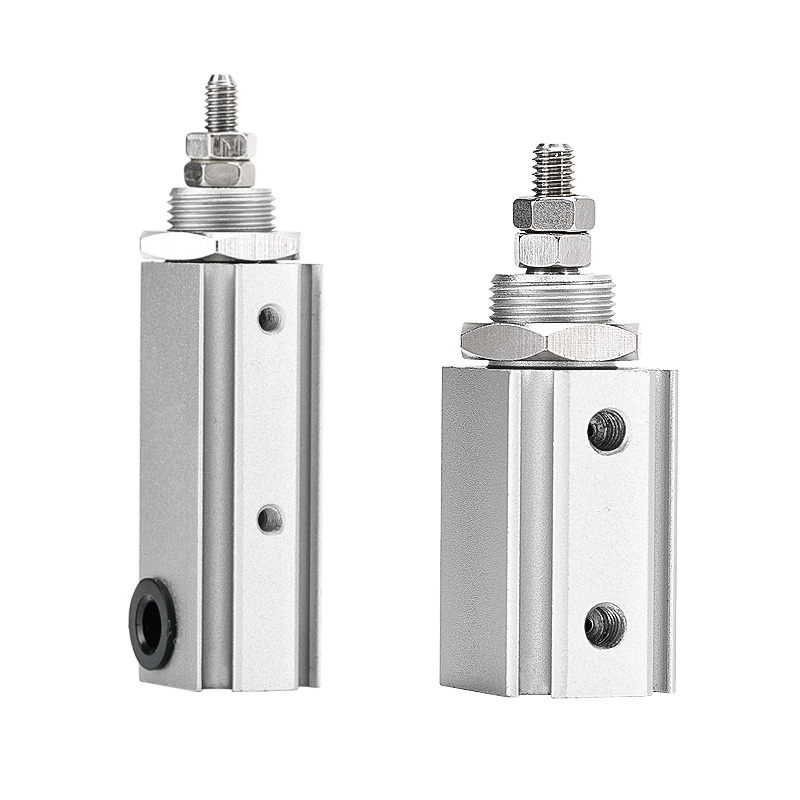

SOLH CJP2 कॉम्पैक्ट डबल एक्टिंग पिन न्यूमेटिक सिलेंडर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। बोर आकार में Ø4/6/10/16 मिमी शामिल है, जो CJP2 (बिना चुंबक के) और CDJP2 (अंतर्निहित चुंबकीय रिंग) में विभाजित है। प्रभाव और शोर को कम करने के लिए दोनों सिरों पर रबर कुशन के साथ शुद्ध डबल एक्टिंग डिज़ाइन लगाया गया है। लीगेसी सीजेपी श्रृंखला की तुलना में, यह छोटे बॉडी निर्माण को अपनाता है और 55% ~ 65% वजन में कमी लाता है। छह माउंटिंग शैलियाँ उपलब्ध हैं: बेसिक, पैनल, फ्लैंज, फ़ुट माउंट और अधिक, एम्बेडेड इंस्टॉलेशन, अक्षीय बन्धन और पार्श्व असेंबली के लिए उपयुक्त। सभी आकार चुंबकीय छल्ले के साथ आते हैं; यहां तक ​​कि न्यूनतम Ø4 संस्करण भी द्विदिशात्मक स्थिति प्रतिक्रिया के लिए दोहरी एम9 श्रृंखला चुंबकीय स्विच का समर्थन करता है। हार्ड एनोडाइज्ड एल्यूमीनियम बैरल और एनबीआर सील 3 मिलियन चक्र से अधिक सेवा जीवन और स्थिर द्विदिशीय जोर के साथ तेल मुक्त संचालन को सक्षम करते हैं। 3सी उद्योग में माइक्रो कंपोनेंट इजेक्शन, बटन टिकाऊपन परीक्षण, सटीक उपकरण फाइन-ट्यूनिंग और चिकित्सा उपकरणों के लिए लघु एक्चुएटर्स जैसे शॉर्ट-स्ट्रोक द्विदिश पुश-पुल अनुप्रयोगों के लिए व्यापक रूप से उपयोग किया जाता है। चयन के दौरान न्यूनतम 30% लोड सुरक्षा मार्जिन आरक्षित रखा जाएगा। यदि स्प्रिंग रिटर्न की आवश्यकता है तो सिंगल-एक्टिंग सीजेपी चुनें और बेहद सीमित अल्ट्रा-लाइट लोड स्पेस के लिए सीजे1 अल्ट्रा-मिनी सिलेंडर चुनें।

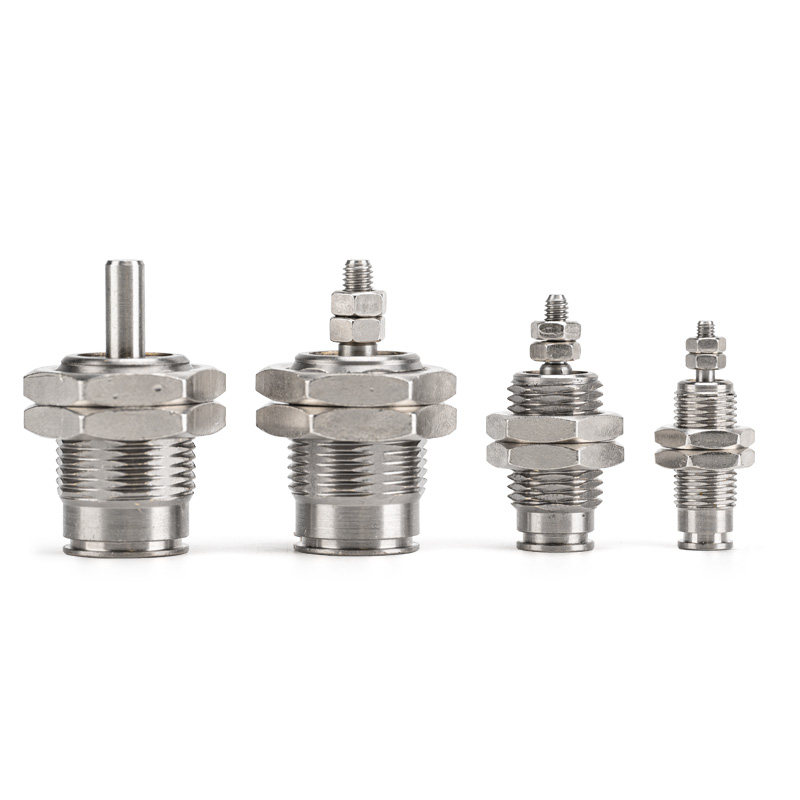

एसओएलएच सीजेपी सिंगल एक्टिंग स्प्रिंग रिटर्न माइक्रो पिन न्यूमेटिक सिलेंडर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। बोर आकार Ø4/6/10/16 मिमी को कवर करते हैं, जिसमें सीजेपी (चुंबकीय रिंग के बिना) और सीडीजेपी (अंतर्निहित चुंबकीय रिंग) वेरिएंट शामिल हैं। सिंगल एक्टिंग डिज़ाइन हवा की आपूर्ति के तहत फैलता है और पावर-ऑफ रीसेट सुरक्षा सुविधा के साथ एयर कट-ऑफ पर स्प्रिंग के माध्यम से स्वचालित रूप से वापस आ जाता है। बिल्ट-इन कुशन के बिना, यह तेजी से प्रतिक्रिया देता है और 250 सीपीएम तक अधिकतम साइकिलिंग आवृत्ति प्रदान करता है। दो माउंटिंग शैलियाँ उपलब्ध हैं: पैनल माउंट बी और फ्लश एंबेडेड माउंट एस। इंस्टॉलेशन स्पेस को बचाने के लिए अल्ट्रा-शॉर्ट बॉडी को मशीनरी के अंदर एम्बेड किया जा सकता है। हार्ड एनोडाइज्ड पीतल बैरल और एनबीआर सील 3 मिलियन चक्र से अधिक सेवा जीवन के साथ तेल मुक्त स्वच्छ पर्यावरण संचालन का समर्थन करते हैं। यूनिडायरेक्शनल इजेक्शन, पोजिशनिंग स्टॉप, मिनिएचर जिग ड्राइविंग, 3सी बटन ड्यूरेबिलिटी टेस्टिंग और अन्य शॉर्ट-स्ट्रोक सिंगल-डायरेक्शन एक्चुएशन के लिए व्यापक रूप से उपयोग किया जाता है। चयन के दौरान न्यूनतम 50% थ्रस्ट सुरक्षा मार्जिन की सिफारिश की जाती है। द्विदिश पुश-पुल गति के लिए CJP2 डबल एक्टिंग मॉडल और बेहद सीमित स्थान में अल्ट्रा-लाइट पेलोड के लिए CJ1 अल्ट्रा-मिनी सिलेंडर का चयन करें।

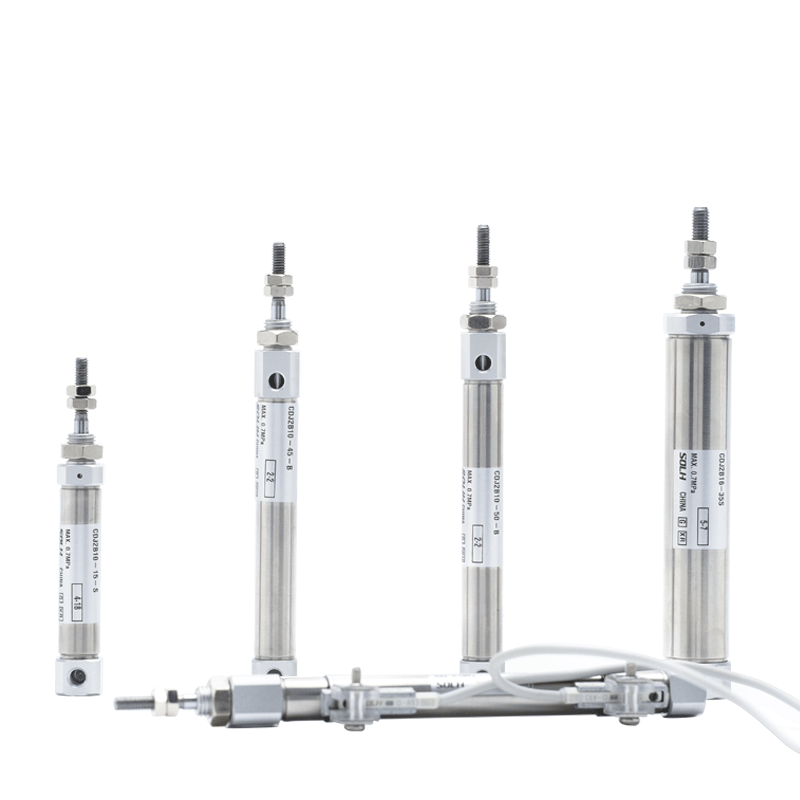

SOLH CDJ2 स्टेनलेस स्टील पेन-प्रकार मिनी वायवीय सिलेंडर एसएमसी CJ2 श्रृंखला के साथ पूरी तरह से विनिमेय है, जो चुंबकीय स्थिति स्विच के साथ संगत अंतर्निहित चुंबकीय रिंग के साथ बोर आकार φ6/10/16 में उपलब्ध है। जंग प्रतिरोध और हल्के जंग-रोधी प्रदर्शन के लिए 304 स्टेनलेस स्टील बैरल और पिस्टन रॉड के साथ निर्मित, आर्द्र, खाद्य-ग्रेड, चिकित्सा और स्वच्छ वातावरण के लिए उपयुक्त। टाई-रॉड-मुक्त क्रिम्प्ड एंड कैप डिज़ाइन कॉम्पैक्ट और हल्के वजन की रूपरेखा प्रदान करता है। पूर्ण वेरिएंट में CDJ2B डबल एक्टिंग स्टैंडर्ड टाइप, CDJ2E सिंगल एक्टिंग स्प्रिंग रिटर्न, CDJ2ET सिंगल एक्टिंग स्प्रिंग एक्सटेंड और CDJ2KB नॉन-रोटेटिंग हेक्सागोनल पिस्टन रॉड एंटी-ट्विस्ट पोजिशनिंग के लिए शामिल हैं। मानक रबर तकिया; उच्च गति पर प्रभाव को कम करने के लिए Z एयर कुशन φ10/16 के लिए वैकल्पिक है। न्यूनतम प्रारंभिक दबाव 0.06 एमपीए तक पहुँच जाता है, जो 50 लाख चक्रों से अधिक सेवा जीवन के साथ तेल मुक्त निरंतर संचालन का समर्थन करता है। फ़्लैंज, फ़ुट ब्रैकेट और डबल क्लीविस सहित माउंटिंग एक्सेसरीज़ का एक पूरा सेट उपलब्ध है। C85 और MI मिनी सिलेंडर की तुलना में, CDJ2 अधिक समृद्ध विशिष्टताएँ और बेहतर लागत प्रदर्शन प्रदान करता है। 3सी परीक्षण, खाद्य मशीनरी और चिकित्सा स्वचालन के लिए सीमित स्थान के उपकरणों में उच्च आवृत्ति रैखिक पुश-पुल गति के लिए व्यापक रूप से उपयोग किया जाता है। चयन के दौरान थ्रस्ट पर न्यूनतम 50% सुरक्षा मार्जिन की सिफारिश की जाती है।

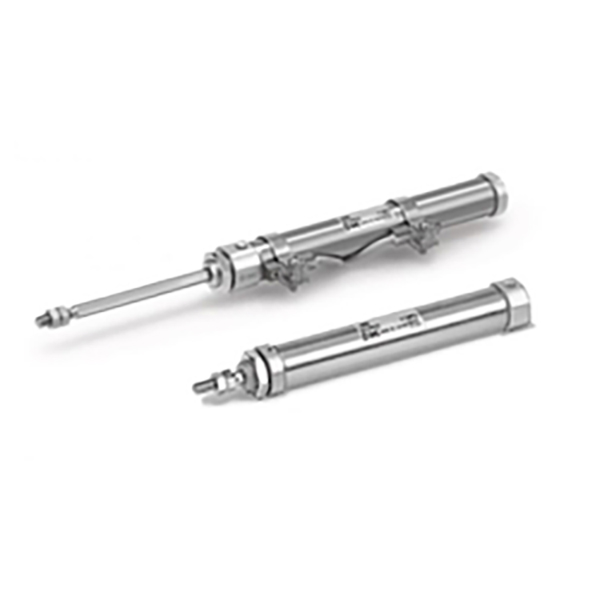

SOLH CJ2K स्टेनलेस स्टील नॉन-रोटेटिंग मिनी सिलेंडर CJ2 सिलेंडर परिवार से संबंधित है और इसमें आयातित मूल CJ2K के साथ पूर्ण आयामी विनिमेयता की सुविधा है। बोर आकार Φ10 और Φ16 को कवर करते हैं। यांत्रिक एंटी-ट्विस्ट प्रदर्शन के लिए हेक्सागोनल पिस्टन रॉड और अंतर्निर्मित गाइड संरचना से सुसज्जित। रोटेशन सहनशीलता: Φ10 के लिए ≤±1.5° और Φ16 के लिए ≤±1°, पारस्परिकता के दौरान सामान्य गोल रॉड सिलेंडर पर होने वाले लोड विक्षेपण मुद्दों को समाप्त करता है। जंग और नमी प्रतिरोध के लिए 304 स्टेनलेस स्टील बैरल के साथ निर्मित, पतली और कॉम्पैक्ट रूपरेखा की विशेषता। तीन ऑपरेशन मोड वैकल्पिक हैं: डबल एक्टिंग, सिंगल एक्टिंग स्प्रिंग रिटर्न और सिंगल एक्टिंग स्प्रिंग एक्सटेंड। अंतर्निर्मित चुंबकीय रिंग वैकल्पिक है, स्थिति प्रतिक्रिया के लिए M9BW चुंबकीय स्विच के साथ संगत है। दोनों सिरों पर मानक रबर कुशन; 8 मिलियन चक्रों तक यांत्रिक सेवा जीवन के साथ समर्थित तेल-मुक्त संचालन। बुनियादी प्रकार, फ़ुट माउंट, फ़्लैंज माउंट और डबल क्लीविस माउंट सहित कई माउंटिंग विकल्प उपलब्ध हैं। उन अनुप्रयोगों के लिए आदर्श है जिनके लिए अंत फिक्स्चर की निश्चित कोणीय स्थिति की आवश्यकता होती है, जैसे कि 3 सी स्वचालन में फ्लैट जिग पुशिंग, ऑप्टिकल निरीक्षण के लिए कैमरों की रैखिक फीडिंग, गाइड स्लॉट के अंदर वर्कपीस परिवहन और फ्लैट वर्कपीस की अस्वीकृति। यदि कोणीय प्रतिबंध अनावश्यक है और लागत दक्षता को प्राथमिकता दी जाती है तो मानक CJ2 राउंड रॉड सिलेंडर की सिफारिश की जाती है। गाइड बुशिंग घर्षण और एंटी-रोटेशन सटीकता में गिरावट को रोकने के लिए पिस्टन रॉड पर अत्यधिक रेडियल साइड लोड से बचा जाना चाहिए।

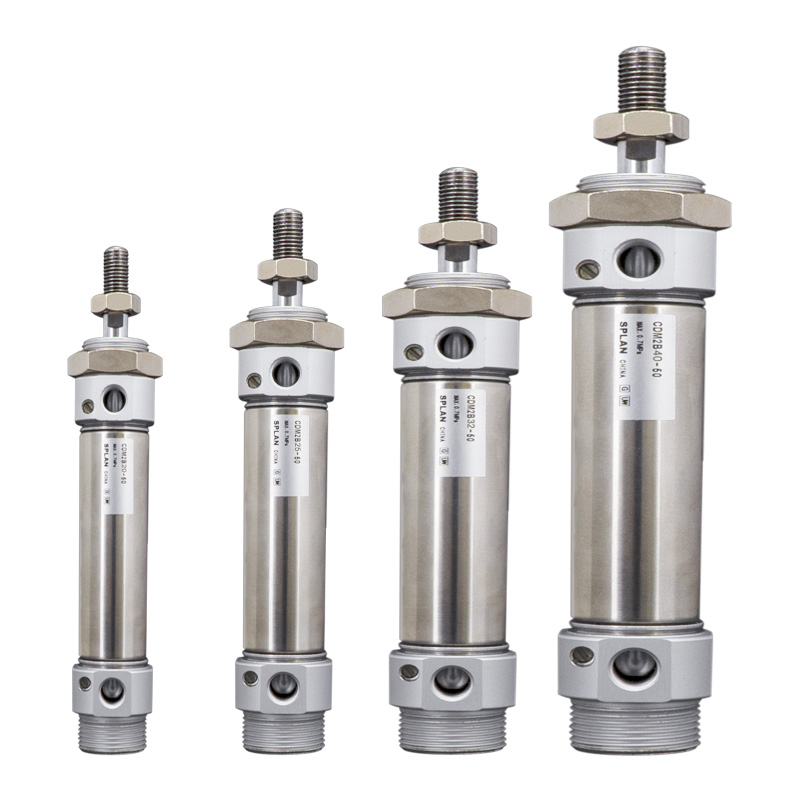

SOLH CM2/CDM2 स्टेनलेस स्टील गोल वायवीय सिलेंडर JIS B 8356 मानक का अनुपालन करता है और SMC CM2 श्रृंखला के साथ पूरी तरह से विनिमेय है, जो बोर आकार φ20/25/32/40 मिमी में पेश किया गया है। इसका आउटपुट थ्रस्ट माइक्रो पेन-टाइप सिलेंडर और मानक टाई-रॉड सिलेंडर के बीच होता है। बैरल, पिस्टन रॉड और एंड कैप 304 स्टेनलेस स्टील को अपनाते हैं, जो नमी, कमजोर एसिड और कमजोर क्षार वातावरण में जंग प्रतिरोध और सहनशीलता प्रदान करते हैं, जो भोजन, फार्मास्युटिकल और इलेक्ट्रॉनिक्स उद्योगों में स्वच्छ स्वचालन लाइनों के लिए उपयुक्त है। वेरिएंट की पूरी श्रृंखला में सीडीएम2बी मानक डबल एक्टिंग टाइप, सीएम2एस/सीएम2टी सिंगल एक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, सीएम2डब्ल्यू डबल रॉड सिंक्रोनस सिलेंडर और सीएम2के हेक्सागोनल नॉन-रोटेटिंग रॉड सिलेंडर शामिल हैं। सीडीएम2 संस्करण स्थिति का पता लगाने के लिए एम9बी और ए93 चुंबकीय स्विच के साथ संगत अंतर्निहित चुंबकीय रिंग के साथ आते हैं। मानक रबर कुशन सुसज्जित है; प्रत्यय उच्च गति संचालन के तहत प्रभाव शोर को कम करने के लिए एक एयर कुशन वैकल्पिक है। कम-घर्षण सीलिंग 8 मिलियन चक्रों से अधिक सेवा जीवन के साथ तेल-मुक्त संचालन को सक्षम बनाती है। एकाधिक माउंटिंग शैलियाँ समर्थित हैं: मूल प्रकार, फ़ुट माउंट, फ़्लैंज, क्लीविस और ट्रूनियन माउंट। मध्यम-लोड पुशिंग, लिफ्टिंग, पोजिशनिंग और क्लैम्पिंग कार्यों के लिए व्यापक रूप से उपयोग किया जाता है। मॉडल चयन के दौरान न्यूनतम 50% थ्रस्ट सुरक्षा मार्जिन आरक्षित रखा जाएगा।

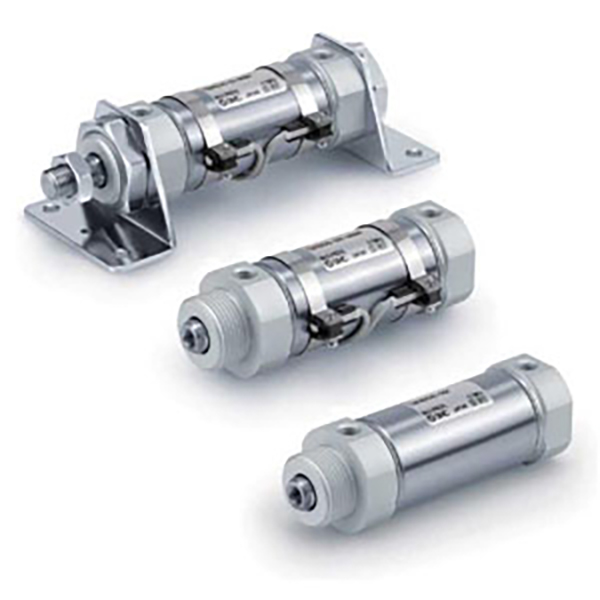

SOLH CM3 लघु स्टेनलेस स्टील मिनी सिलेंडर पारंपरिक CM2 श्रृंखला वायवीय एक्चुएटर्स के लिए उन्नत कॉम्पैक्ट प्रतिस्थापन हैं। पूरी तरह से 304 स्टेनलेस स्टील से निर्मित, वे भोजन, दवा और स्वच्छ कार्यशाला वातावरण के लिए उपयुक्त उत्कृष्ट जंग और कमजोर एसिड-क्षार संक्षारण प्रतिरोध प्रदान करते हैं। अनुकूलित संरचना समग्र लंबाई को 29 मिमी तक कम करती है और वजन में 21% की कटौती करती है, संकीर्ण उपकरण स्थान में लचीले बहु-कोण स्थापना को सक्षम करने के लिए चार-दिशात्मक वायु बंदरगाहों के साथ जोड़ा जाता है। डबल-एक्टिंग, स्प्रिंग सिंगल-एक्टिंग, डबल-रॉड और एंटी-रोटेशन पिस्टन रॉड सहित कई वेरिएंट विविध रैखिक ड्राइव आवश्यकताओं को पूरा करते हैं; सीडीएम3 चुंबकीय संस्करण पीएलसी स्वचालित इंटरलॉक नियंत्रण के लिए चुंबकीय स्विच सेंसिंग का समर्थन करता है। कम घर्षण वाली तेल-मुक्त सीलिंग 8 मिलियन से अधिक स्थिर संचालन चक्र सुनिश्चित करती है। हमारा कारखाना बड़े पैमाने पर उत्पादन और पर्याप्त स्पॉट इन्वेंट्री बनाए रखता है, जिसका व्यापक रूप से मेडिकल पैकेजिंग, इलेक्ट्रॉनिक असेंबली और खाद्य प्रसंस्करण स्वचालित स्थिति में उपयोग किया जाता है।

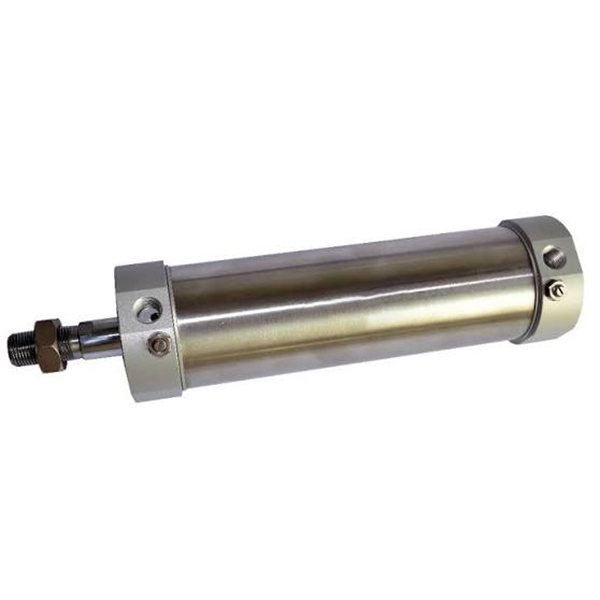

एसओएलएच एमजी श्रृंखला के स्टेनलेस स्टील मिनी वायवीय सिलेंडरों को जेआईएस औद्योगिक मानकों के अनुपालन में इंजीनियर किया गया है, जो सीधे प्रतिस्थापन और उत्पादन लाइन रेट्रोफिटिंग के लिए पूर्ण आयामी विनिमेयता के साथ एसएमसी सीएम2 और सीएम3 श्रृंखला के लिए लागत प्रभावी विकल्प प्रदान करते हैं। SUS304 स्टेनलेस स्टील बैरल और उच्च शक्ति एल्यूमीनियम अंत कैप के साथ पिस्टन रॉड के साथ निर्मित, वे उच्च आर्द्रता, धूल, कमजोर एसिड और कमजोर क्षार परिवेश के खिलाफ उत्कृष्ट जंग प्रतिरोध प्रदान करते हैं, जो भोजन, दवा और पैकेजिंग स्वचालन के लिए बिल्कुल उपयुक्त हैं। रिवेट रोलिंग क्रिम्पिंग लंबे समय तक उच्च आवृत्ति पारस्परिकता के दौरान उत्कृष्ट एंटी-कंपन स्थिरता के लिए बैरल और अंत कैप को कसकर सुरक्षित करता है। एक पूर्ण लाइनअप में मानक डबल-एक्टिंग, स्प्रिंग सिंगल-एक्टिंग पावर-ऑफ रीसेट प्रकार, सिंक्रोनस डबल-रॉड वेरिएंट और उच्च गति चक्रों में प्रभाव और शोर को दबाने के लिए मैन्युअल रूप से समायोज्य एयर कुशन के साथ उन्नत मॉडल शामिल हैं। अंतर्निहित तेल भंडारण खांचे के साथ कम-घर्षण समग्र सीलिंग 8 मिलियन से अधिक कार्य चक्रों के लिए तेल-मुक्त रखरखाव-मुक्त संचालन का समर्थन करती है। प्रत्येक इकाई वास्तविक समय स्थिति प्रतिक्रिया और पीएलसी स्वचालित लिंकेज नियंत्रण का एहसास करने के लिए एसएमसी एम9बी और एयरटैक सीएस1-जी सेंसर के साथ संगत एक अंतर्निहित चुंबकीय रिंग के साथ पहले से स्थापित आती है। स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त विदेशी स्पॉट इन्वेंट्री द्वारा समर्थित, इन लागत-कुशल सिलेंडरों को नम और हल्के संक्षारक कार्यशाला वातावरण में काम करने वाले मध्यम श्रेणी के स्वचालित उपकरणों में व्यापक रूप से तैनात किया जाता है।

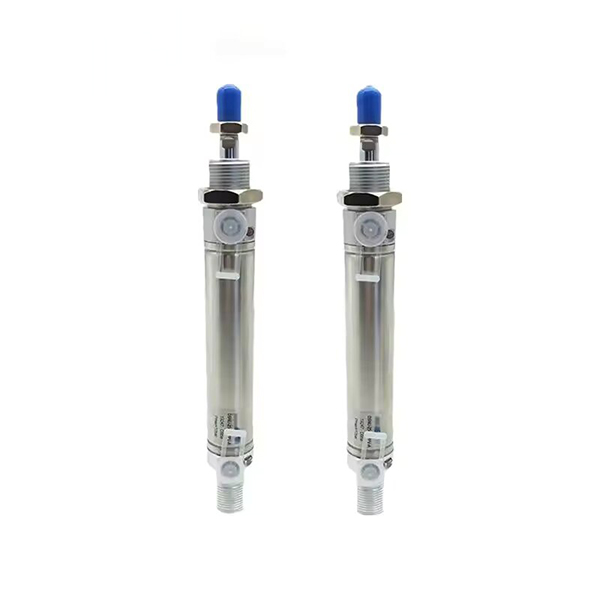

SOLH DSNU स्टेनलेस स्टील मिनी वायवीय सिलेंडर ISO 6432 और CETOP RP52P अंतरराष्ट्रीय मानकों का कड़ाई से अनुपालन करते हैं, FESTO DSNU मूल सिलेंडर के साथ पूरी तरह से विनिमेय हैं, सीधे ड्रॉप-इन प्रतिस्थापन के लिए SMC CM2 और Airtac MG श्रृंखला के साथ भी संगत हैं। जाली एल्यूमीनियम अंत कैप के साथ पूरी तरह से SUS304 स्टेनलेस स्टील बैरल और पिस्टन रॉड से निर्मित, यह उच्च आर्द्रता, कमजोर एसिड और कमजोर क्षार वातावरण का सामना करने के लिए उत्कृष्ट जंग-रोधी और जंग-रोधी क्षमता प्रदान करता है, जो भोजन, फार्मास्युटिकल और स्वच्छ-ग्रेड उत्पादन लाइनों के लिए बिल्कुल उपयुक्त है। रोलर क्रिम्प्ड एंड कैप कनेक्शन कंपन के खिलाफ मजबूत संरचनात्मक स्थिरता सुनिश्चित करता है। यह डबल-एक्टिंग, स्प्रिंग सिंगल-एक्टिंग और डीएसएनयू-एस अल्ट्रा-शॉर्ट कॉम्पैक्ट संस्करण सहित विविध वेरिएंट का समर्थन करता है; वैकल्पिक पीपीवी स्व-अनुकूली वायु कुशन स्थिर उच्च गति पारस्परिकता के लिए स्वचालित रूप से 0.1 ~ 1.0 एमपीए दबाव सीमा में भिगोना समायोजित करता है। कम-घर्षण मिश्रित सीलिंग 8 मिलियन चक्रों से अधिक सेवा जीवन के साथ तेल-मुक्त संचालन को सक्षम बनाती है; अंतर्निहित चुंबकीय रिंग विकल्प पीएलसी स्थिति फीडबैक के लिए मुख्यधारा के चुंबकीय सेंसर के साथ काम करता है। हम स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त वैश्विक स्पॉट इन्वेंट्री बनाए रखते हैं, खाद्य प्रसंस्करण, चिकित्सा पैकेजिंग, इलेक्ट्रॉनिक्स असेंबली और कठोर-स्थिति वाले स्वचालित स्टेशनों में व्यापक रूप से तैनात हैं।

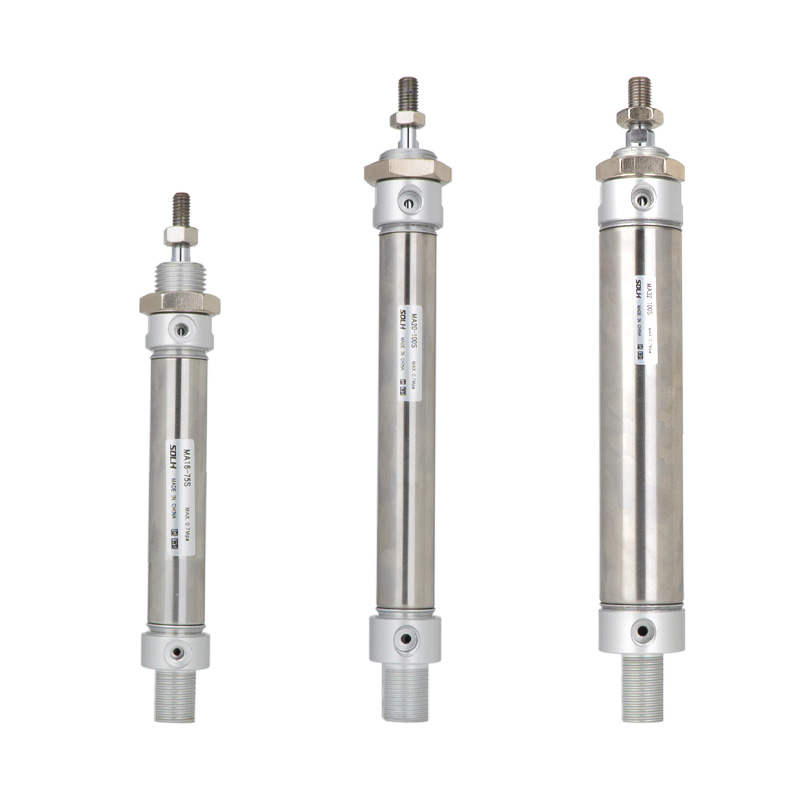

एसओएलएच एमए किफायती स्टेनलेस स्टील मिनी वायवीय सिलेंडर बोर आकार φ16/20/25/32/40/50/63 मिमी को कवर करता है और उत्कृष्ट लागत प्रदर्शन के साथ एसएमसी सीएम2/सीएम3 श्रृंखला के साथ विनिमेय है। यह 304 स्टेनलेस स्टील बैरल और पिस्टन रॉड और एल्यूमीनियम मिश्र धातु अंत कैप को अपनाता है, जो आर्द्र, हल्के संक्षारक वातावरण के साथ-साथ भोजन, इलेक्ट्रॉनिक्स और पैकेजिंग उद्योगों के लिए स्वच्छ उत्पादन लाइनों के लिए उपयुक्त जंग प्रतिरोध प्रदान करता है। पूर्ण वेरिएंट में एमए मानक डबल एक्टिंग मॉडल, एमटीए सिंगल एक्टिंग स्प्रिंग रिटर्न, एमएसए सिंगल एक्टिंग स्प्रिंग एक्सटेंड, एमएडी डबल रॉड सिंक्रोनस सिलेंडर और एमएजे स्ट्रोक एडजस्टेबल प्रकार शामिल हैं। एडजस्टेबल एयर कुशन वाला मैक संस्करण हाई-स्पीड ऑपरेशन के लिए वैकल्पिक है। सभी मॉडल अंतर्निर्मित चुंबकीय रिंग से सुसज्जित हैं, जो स्थिति प्रतिक्रिया के लिए CS1-G और M9B चुंबकीय स्विच के साथ संगत हैं। मानक रबर कुशन की आपूर्ति की जाती है, और वैकल्पिक समायोज्य एयर कुशन प्रभावी ढंग से प्रभाव और शोर को कम करता है। रोल-क्रिम्प्ड एंड कैप संरचना स्थिर प्रदर्शन सुनिश्चित करती है और 5 मिलियन चक्रों से अधिक सेवा जीवन के साथ तेल मुक्त संचालन को सक्षम बनाती है। विविध उपकरण लेआउट में फिट होने के लिए बेलनाकार पूंछ, क्लीविस टेल, फ्लैंज, फुट ब्रैकेट और डबल क्लीविस सहित कई माउंटिंग सहायक उपकरण उपलब्ध हैं। बजट की कमी के साथ हल्के और मध्यम-लोड स्वचालन परियोजनाओं के लिए आदर्श। चयन के दौरान न्यूनतम 50% थ्रस्ट सुरक्षा मार्जिन की सिफारिश की जाती है।
