ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

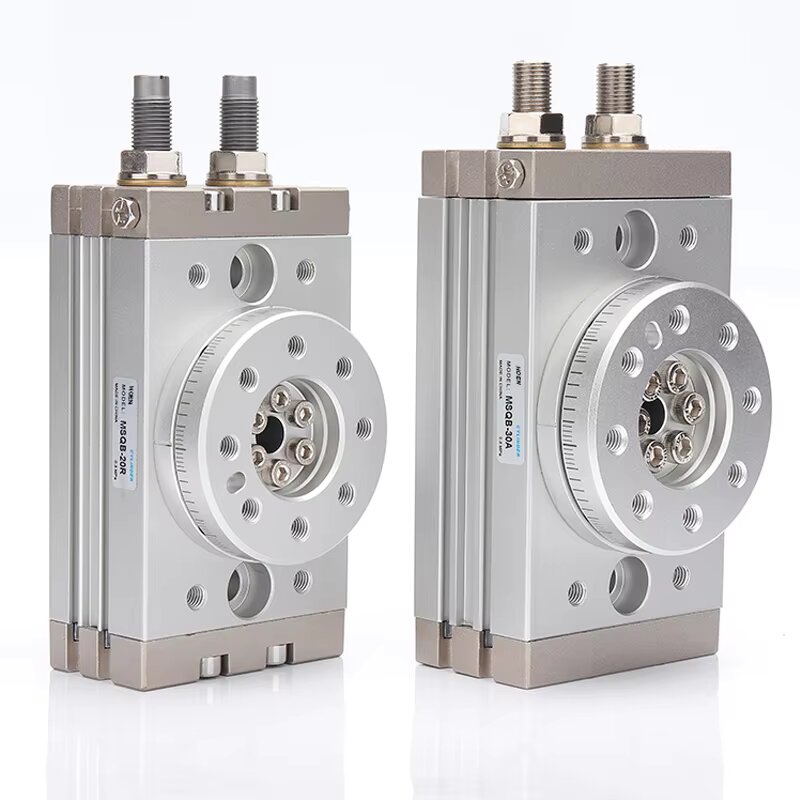

SOLH HRQ रोटरी सिलेंडर सममित दोहरे-पिस्टन रैक और पिनियन ट्रांसमिशन संरचना को अपनाता है, जिसमें अल्ट्रा-स्मूथ रोटेशन, डबल आउटपुट थ्रस्ट और उच्च रिपीट पोजिशनिंग सटीकता शामिल है। स्विंग कोण 0~190° के भीतर लगातार समायोज्य है, सभी स्वचालित उत्पादन उपकरणों पर रोटरी इंडेक्सिंग, वर्कपीस क्लैंपिंग, फ़्लिपिंग और सॉर्टिंग स्टेशनों के लिए व्यापक रूप से तैनात किया गया है।
|
मॉडल वेरिएंट |
बफ़र कॉन्फ़िगरेशन |
मुख्य विशेषता |
उपयुक्त कार्य परिस्थितियाँ |
| एचआरक्यू□ |
केवल स्क्रू बफ़र को सीमित करें |
किफायती बुनियादी मॉडल |
हल्का भार, कम प्रभाव, सामान्य कम गति वाले चक्र |
| एचआरक्यू□-ए |
अंतर्निर्मित हाइड्रोलिक तेल शॉक अवशोषक |
मजबूत ऊर्जा अवशोषण, सटीक स्टॉप पोजिशनिंग |
मध्यम और भारी भार, उच्च गति लगातार रोटेशन |
| एचआरक्यू□-ए(एस) |
हाइड्रोलिक बफर + स्टेनलेस स्टील एंड कैप |
जंग रोधी और संक्षारण प्रतिरोधी |
आर्द्र कार्यशाला, कमजोर संक्षारक द्रव वातावरण |
|
पैरामीटर आइटम |
विशिष्टता विवरण |
| पूर्ण मॉडल रेंज |
सूक्ष्म आकार: HRQ2 / HRQ3 / HRQ7मध्यम आकार: HRQ10 / HRQ20 / HRQ30 / HRQ50बड़ा आकार: HRQ70 / HRQ100 / HRQ200 |
| ड्राइव प्रकार |
डबल एक्टिंग डुअल पिस्टन रैक और पिनियन संरचना |
| ऑपरेटिंग दबाव रेंज |
माइक्रो: 0.15~0.7 एमपीएमध्यम और बड़ा: 0.2~0.7 एमपीए |
| सबूत परीक्षण दबाव |
1.2 एमपीए |
| समायोज्य स्विंग कोण |
0~190°, फ़ैक्टरी अधिकतम स्ट्रोक पर प्रीसेट |
| परिवेश परिचालन तापमान |
-20 ~ 70℃ |
| बफ़र कॉन्फ़िगरेशन नियम |
सूक्ष्म मॉडल केवल यांत्रिक सीमा पेंच से सुसज्जित हैं; मध्यम और बड़े आकार वैकल्पिक स्क्रू बफर या हाइड्रोलिक बफर (-ए प्रत्यय) |
| एयर पोर्ट थ्रेड स्पेक |
माइक्रो HRQ2/3/7: M5×0.8मध्यम मॉडल: M8 ~ M14×1.5बड़े मॉडल: M20×1.5 / M27×1.5 |
| स्नेहन की आवश्यकता |
फ़ैक्टरी पूर्व-ग्रीस, पूरी तरह से स्नेहन-मुक्त संचालन |
1. सैद्धांतिक आउटपुट टॉर्क (0.5 एमपीए आपूर्ति वायु, यूनिट: एनएम)
|
मॉडल कोड |
आउटपुट टॉर्क (N·m) |
| एचआरक्यू2 |
0.20 |
| एचआरक्यू3 |
0.33 |
| एचआरक्यू7 |
0.63 |
| एचआरक्यू10 |
1.12 |
| एचआरक्यू20 |
2.20 |
| एचआरक्यू30 |
2.80 |
| एचआरक्यू50 |
5.00 |
| HRQ70 |
7.50 |
| एचआरक्यू100 |
11.00 |
| एचआरक्यू200 |
22.00 |
|
मॉडल कोड |
रेडियल लोड (एन) |
अक्षीय भार (एन) |
स्वीकार्य झुकने का क्षण (N·m) |
| एचआरक्यू2 |
18 |
35 |
0.8 |
| एचआरक्यू3 |
30 |
50 |
1.1 |
| एचआरक्यू7 |
50 |
70 |
1.5 |
| एचआरक्यू10 |
80 |
80 |
2.5 |
| एचआरक्यू20 |
150 |
150 |
4.0 |
| एचआरक्यू30 |
200 |
200 |
5.5 |
| एचआरक्यू50 |
300 |
300 |
10.0 |
| HRQ70 |
330 |
300 |
12.0 |
| एचआरक्यू100 |
390 |
500 |
18.0 |
| एचआरक्यू200 |
540 |
740 |
25.0 |
- विरूपण और शीघ्र विफलता से बचने के लिए वास्तविक कार्य भार को नीचे दिए गए सुरक्षा सूत्र को पूरा करना चाहिए:
-- वास्तविक अक्षीय भार / अधिकतम अक्षीय भार + वास्तविक रेडियल भार / अधिकतम रेडियल भार + वास्तविक झुकने का क्षण / अधिकतम झुकने का क्षण ≤ 15।
1. सममित रैक और पिनियन ड्राइव
- संतुलित डुअल पिस्टन सिंगल-वेन रोटरी सिलेंडर की तुलना में डबल आउटपुट टॉर्क, बिना हिलाए स्थिर रोटेशन, उत्कृष्ट स्थिति सटीकता और बेहतर भारी भार वहन क्षमता प्रदान करता है।
2. मल्टी-डायरेक्शनल माउंटिंग बेस
-- HRQ10~HRQ200: टैप किए गए माउंटिंग छेद दोनों तरफ के चेहरों पर वितरित;
- माइक्रो एचआरक्यू2/3/7: निचले तल पर बढ़ते छेद; कॉम्पैक्ट उपकरण फ्रेम के लिए लचीला लेआउट।
3. छेद के माध्यम से केंद्रीय खोखला
- रोटरी टेबल की सतह पर खोखला डिज़ाइन एयर टयूबिंग, सेंसर केबल को केंद्र से गुजरने की अनुमति देता है, बाहरी लाइन के हस्तक्षेप के बिना साफ आंतरिक पाइपिंग लेआउट।
4. दो वैकल्पिक बफर समाधान
- यांत्रिक सीमा पेंच बफर: कम लागत, हल्के भार और कम गति वाले आंतरायिक संचालन के लिए उपयुक्त
- हाइड्रोलिक शॉक अवशोषक (-ए प्रत्यय): ऊर्जा अवशोषण क्षमता स्क्रू बफर से 3 ~ 5 गुना अधिक है, उच्च गति भारी लोड स्टॉप पर प्रभाव कंपन को प्रभावी ढंग से दबाता है, सटीक स्थिति दोहराव की गारंटी देता है
5. सार्वभौमिक चुंबकीय स्विच संगतता
- सिलेंडर बॉडी के दोनों किनारों पर मानक पूर्व-मशीनीकृत सेंसर खांचे, पीएलसी नियंत्रण प्रणाली में रोटरी इन-प्लेस सिग्नल फीडबैक के लिए डी-एम9बीवी, डी-ए93 और अन्य सामान्य चुंबकीय रीड स्विच के साथ संगत।
1. मूल मॉडल उदाहरण: HRQ30-A
- एचआरक्यू: रोटरी रैक और पिनियन सिलेंडर श्रृंखला कोड
-- 30: फ़्रेम आकार कोड, निश्चित टॉर्क और लोड मापदंडों के अनुरूप
-- -ए: अंतर्निर्मित हाइड्रोलिक शॉक अवशोषक के लिए प्रत्यय; कोई प्रत्यय नहीं = यांत्रिक सीमा पेंच बफर
2. विस्तारित प्रत्यय परिभाषा
-- -एस: संक्षारण रोधी आर्द्र वातावरण के लिए स्टेनलेस स्टील एंड कैप
- थ्रेड विकल्प: पीटी टेपर थ्रेड, जी समानांतर थ्रेड, एनपीटी अमेरिकी मानक थ्रेड
1. चयन प्राथमिकता नियम
- उच्च गति, भारी वर्कपीस लोड, उच्च परिशुद्धता स्टॉप पोजिशनिंग → HRQ□-एक हाइड्रोलिक बफर मॉडल
- हल्का भार, कम चक्र गति, सख्त लागत नियंत्रण → मानक एचआरक्यू स्क्रू बफर संस्करण
- आर्द्र / थोड़ा संक्षारक कार्यशाला वातावरण → HRQ□-A(S) स्टेनलेस स्टील एंड कैप वैरिएंट
- लोड मिलान प्राथमिकता: तीन मुख्य संकेतकों को एक साथ सत्यापित करें - आउटपुट टॉर्क, झुकने का क्षण, रेडियल और अक्षीय स्वीकार्य भार
2. विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य
- परिशुद्धता स्वचालित असेंबली: रोटरी पार्ट असेंबली, पेंच कसने वाले स्टेशन
- सामग्री छँटाई रसद: 90°/180° वर्कपीस फ़्लिपिंग, कन्वेयर दिशा स्विचिंग
- वायवीय क्लैंपिंग फिक्स्चर: रोटरी जिग क्लैंपिंग और टर्नओवर तंत्र
-- पैकेजिंग मशीनरी: बोतल रोटेशन, स्वचालित लेबल चिपकाने वाले रोटरी स्टेशन
|
तुलना मद |
एचआरक्यू रैक और पिनियन रोटरी सिलेंडर |
वेन टाइप रोटरी एक्चुएटर |
| वेन टाइप रोटरी एक्चुएटर |
दोहरी पिस्टन डबल जोर, स्थिर निरंतर टोक़ |
एकल फलक संरचना, मध्यम अस्थिर टोक़ आउटपुट |
| बफ़र क्षमता |
वैकल्पिक यांत्रिक पेंच / उच्च ऊर्जा हाइड्रोलिक बफर, विस्तृत समायोज्य रेंज |
फिक्स्ड बिल्ट-इन रबर बफ़र, सीमित समायोजन सीमा |
| माउंटिंग लेआउट |
मल्टी-साइड और बॉटम माउंटिंग टैप किए गए छेद |
मुख्य रूप से निकला हुआ किनारा या शाफ्ट सिंगल-साइड माउंटिंग |
| समायोज्य स्विंग कोण |
पूर्ण 0~190° असीम रूप से समायोज्य |
मानक 0~190° निश्चित स्ट्रोक |
| लागू लोड ग्रेड |
मध्यम और भारी भार, मजबूत झुकने और रेडियल भार प्रतिरोध |
मुख्य रूप से हल्के भार वाले कम-चक्र वाले उपकरण |
| उत्पाद लागत |
दोहरी पिस्टन गियर असेंबली के कारण मध्य-श्रेणी की कीमत |
कम लागत, साधारण लाइट-ड्यूटी स्टेशनों के लिए किफायती |
SOLH HRQ डुअल पिस्टन रैक और पिनियन रोटरी सिलेंडर स्टेनलेस स्टील संक्षारण प्रतिरोधी संस्करण, बहु-दिशा माउंटिंग और केंद्रीय खोखले टेबल डिज़ाइन के साथ मैकेनिकल स्क्रू / हाइड्रोलिक बफर वैकल्पिक वेरिएंट प्रदान करता है, जो स्वचालित असेंबली, पैकेजिंग और सामग्री सॉर्टिंग उत्पादन लाइनों के लिए स्थिर उच्च टोक़ हेवी-ड्यूटी रोटरी स्थिति प्रदान करता है।
