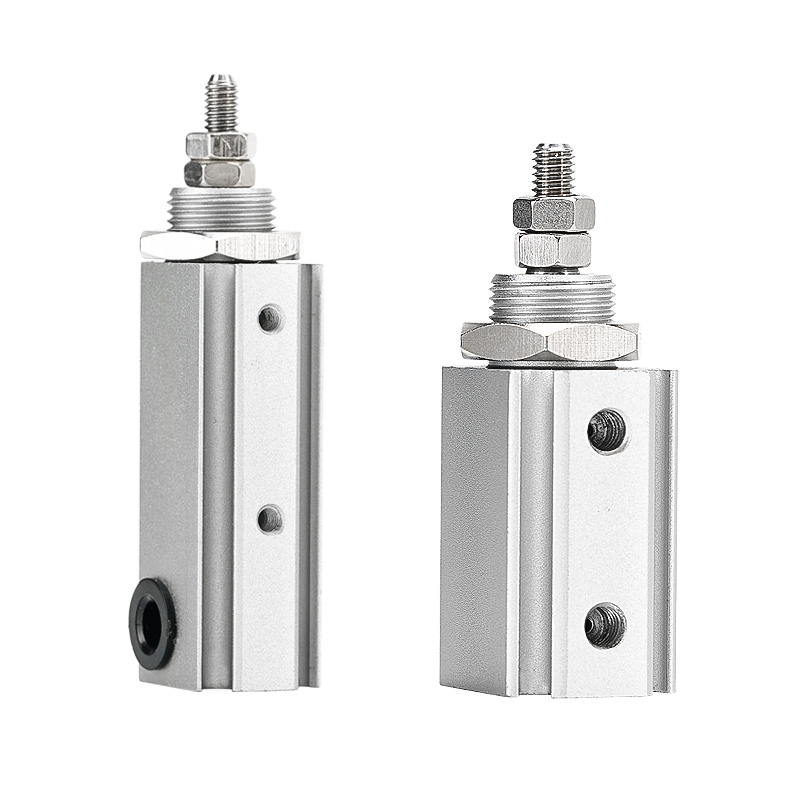

SOLH CJP2 श्रृंखला कॉम्पैक्ट डबल एक्टिंग पिन सिलेंडर है। मुख्य लाभ: अल्ट्रा-शॉर्ट बॉडी, हल्की संरचना, स्थिर द्विदिशीय जोर और विश्वसनीय उच्च-आवृत्ति संचालन। सीमित स्थान, मध्यम सूक्ष्म भार और उच्च-चक्र स्वचालित स्टेशनों के भीतर द्विदिश परिशुद्धता पुश-पुल आंदोलन के लिए डिज़ाइन किया गया। यह सूक्ष्म द्विदिशात्मक रैखिक ड्राइविंग अनुप्रयोगों के लिए मुख्यधारा मॉडल है।
- ड्राइव मोड: डबल एक्टिंग (विस्तार और वापसी स्ट्रोक दोनों के लिए वायु आपूर्ति)। बोर रेंज: Ø4 / 6 / 10 / 16 मिमी, सूक्ष्म से छोटे पेलोड को कवर करता है।
- संरचना: एक्सट्रूडेड एल्यूमीनियम बॉडी (पारंपरिक पीतल संस्करण से उन्नत), 55% ~ 65% हल्का वजन। प्रभाव और शोर को कम करने के लिए दोनों सिरों पर रबर कुशन से सुसज्जित।
- बहुमुखी माउंटिंग: 6 माउंटिंग कॉन्फ़िगरेशन उपलब्ध हैं: मल्टी-ओरिएंटेशन इंस्टॉलेशन के लिए मूल प्रकार, पैनल माउंट, फ्लैंज माउंट, फुट माउंट, ट्रूनियन माउंट और क्लीविस माउंट।
- सेंसर संगतता: चुंबकीय रिंग के साथ निर्मित सभी विनिर्देश, दो चुंबकीय स्विचों की स्थापना का समर्थन करते हैं, जिसमें अतिरिक्त ब्रैकेट के बिना न्यूनतम Ø4 बोर और 5 मिमी स्ट्रोक शामिल हैं।
- सामग्री और सीलिंग: हार्ड एनोडाइज्ड एल्यूमीनियम + एनबीआर सील, तेल मुक्त संचालन, साफ या थोड़े तैलीय वातावरण के लिए उपयुक्त। यांत्रिक सेवा जीवन ≥3 मिलियन चक्र।

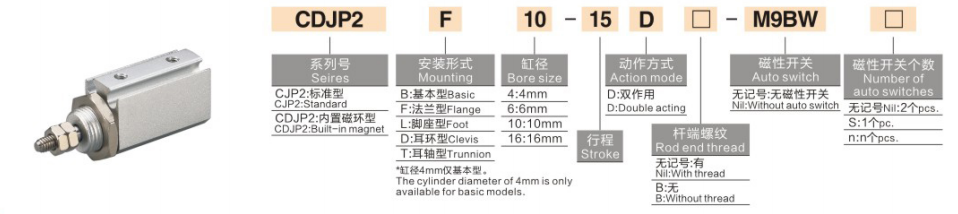

1. मॉडल उदाहरण：CDJP2B10-15D-M9B
|
खंड |
कोड |
परिभाषा |
| सीजेपी2/सीडीजेपी2 |
शृंखला कोड |
CJP2 = चुंबकीय रिंग के बिना CDJP2 = अंतर्निर्मित चुंबकीय वलय |
| बी/एफ/एल/टी |
माउंट प्रकार |
बी=बेसिक; एफ=पैनल माउंट; एल = निकला हुआ किनारा; टी=फुट माउंट |
|
10 |
बोर का आकार (मिमी) |
Ø4 / 6 / 10 / 16 |
|
15 |
मानक स्ट्रोक (मिमी) |
5/10/15/20/25/30 |
|
D |
क्रिया संहिता |
डी = दोहरा अभिनय (निश्चित अंकन) |
| -एम9बी |
चुंबकीय स्विच |
वैकल्पिक, द्विदिश स्थिति का पता लगाने के लिए 2 स्विच का समर्थन करें |
2. मानक आदेश संदर्भ उदाहरण
- CJP2B6-20D: बोर 6, स्ट्रोक 20, डबल एक्टिंग बेसिक प्रकार, कोई चुंबकीय रिंग नहीं
-- CDJP2F4-10D：बोर 4, स्ट्रोक 10, पैनल माउंट, अंतर्निर्मित चुंबकीय रिंग
-- CDJP2B16-30D-2M9B：बोर 16, स्ट्रोक 30, बुनियादी प्रकार, दो M9B स्विच से सुसज्जित
|
पैरामीटर आइटम |
O4 |
O6 |
Ø10 |
Ø16 |
| बोर (मिमी) |
4 |
6 |
10 |
16 |
| मानक स्ट्रोक (मिमी) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| परिचालन दबाव (एमपीए) |
0.15~0.7 |
0.12~0.7 |
0.06~0.7 |
0.06~0.7 |
| जोर @0.5MPa (एन) |
विस्तार:6.3; वापस लेना:5.4 |
विस्तार:14.1; वापस लेना:12.4 |
विस्तार:39.3; वापस लेना:35.3 |
विस्तार:98.5; वापस लेना:90.2 |
| तकिया |
दोनों सिरों पर रबर कुशन |
|
|
|
| परिवेश का तापमान |
-10 ~ +70℃ (पाइपिंग के अंदर कोई आइसिंग नहीं) |
|
|
|
| लगभग। शुद्ध वजन (जी) |
~7 |
~12 |
~25 |
~50 |
| वायु कनेक्शन |
OD4 PU ट्यूबिंग के लिए डायरेक्ट पुश-इन फिटिंग |
|
|
|
1. अल्ट्रा-शॉर्ट लाइटवेट बॉडी
- पुराने सीजेपी मॉडल की तुलना में कुल लंबाई 6~9.5 मिमी कम हो गई, वजन 55%~65% कम हो गया, अल्ट्रा-सीमित इंस्टॉलेशन लेआउट के लिए बिल्कुल सही।
2. स्थिर द्विदिश आउटपुट
- रिटर्न स्प्रिंग के बिना डबल एक्टिंग डिज़ाइन। द्विदिशीय जोर समतुल्य एकल अभिनय सिलेंडर की तुलना में 30% ~ 50% अधिक है, जो 100 ग्राम ~ 5 किलोग्राम पेलोड के लिए उपयुक्त है।
3. उच्च आवृत्ति और कम शोर संचालन
- रबर कुशन + कम घर्षण वाली सीलिंग। ऑपरेटिंग गति 50~500mm/s, 200cpm से ऊपर स्थिर, प्रभाव शोर ≤60dB।
4. मल्टीपल माउंटिंग और पूर्ण चुंबकीय रिंग मानक
- 6 माउंटिंग फॉर्म जटिल टूलींग लेआउट के अनुकूल होते हैं। सभी आकारों के लिए सुसज्जित चुंबकीय रिंग, यहां तक कि न्यूनतम Ø4 बोर भी सुविधाजनक स्थिति की निगरानी के लिए दोहरे चुंबकीय स्विच का समर्थन करता है।
5. तेल मुक्त डिजाइन और लंबी सेवा जीवन
- स्वच्छ उत्पादन लाइनों के साथ संगत। कठोर एल्यूमीनियम बॉडी और पहनने के लिए प्रतिरोधी सील ≥3 मिलियन चक्रों में स्थिर संचालन सुनिश्चित करते हैं।
1. बढ़ते प्रपत्र
- मूल प्रकार (बी): सीधे पुश-पुल के लिए बाहरी थ्रेड अक्षीय फिक्सिंग समाप्त करें
- पैनल प्रकार (एफ): अल्ट्रा-थिन लेआउट के लिए उपकरण पैनल में एम्बेडेड बॉडी
- फ्लैंज प्रकार (एल): ऊर्ध्वाधर लोड अनुप्रयोगों के लिए रॉड साइड फ्लैंज फिक्सिंग
- फुट प्रकार (टी): क्षैतिज पार्श्व पुश-पुल के लिए निचला फुट माउंट
2. विशिष्ट अनुप्रयोग परिदृश्य
- 3सी इलेक्ट्रॉनिक्स: माइक्रो कंपोनेंट ग्रिपिंग, चिप इजेक्शन, बटन ड्यूरेबिलिटी टेस्ट, मिनिएचर जिग ड्राइविंग
- सटीक उपकरण: माइक्रो वाल्व स्विचिंग, फाइबर पोजिशनिंग, उपकरण ठीक समायोजन, लघु स्लाइडर एक्चुएशन
- सामान्य स्वचालन: उच्च-आवृत्ति लोडिंग/अनलोडिंग, लेबल छीलना, शॉर्ट-स्ट्रोक वर्कपीस स्थानांतरण
- चिकित्सा उपकरण: छोटे उपकरण टेलीस्कोपिक मूवमेंट, सूक्ष्म द्रव प्रणोदन, सटीक पोजिशनिंग असेंबली
|
तुलना मद |
CJP2 डबल एक्टिंग पिन सिलेंडर |
CJ1 अल्ट्रा-मिनी पिन सिलेंडर |
सीजेपी सिंगल एक्टिंग पिन सिलेंडर |
| बोर रेंज (मिमी) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| एक्शन मोड |
दोहरा अभिनय (द्विदिशात्मक जोर) |
एकल/दोहरा अभिनय |
एकल अभिनय (वसंत वापसी) |
| जोर @0.5MPa (एन) |
5.4~98.5 (मध्यम) |
0.64~6.3 (अल्ट्रा-लो) |
10~50 (छोटा) |
| वजन (जी) |
7~50 (प्रकाश) |
2~3.5 (अल्ट्रा-लाइट) |
10~30 (मध्यम) |
| शरीर की लंबाई |
शार्ट-वेव |
कम से कम |
मानक |
| लागत स्तर |
मध्यम, उच्च लागत-प्रदर्शन |
निम्न (अर्थव्यवस्था) |
मध्यम |
| आदर्श परिदृश्य |
द्विदिश ड्राइविंग, मध्यम सूक्ष्म भार, उच्च आवृत्ति |
बेहद सीमित स्थान, अल्ट्रा-लाइट माइक्रो लोड |
यूनिडायरेक्शनल ड्राइविंग, पावर-ऑफ स्प्रिंग रीसेट आवश्यक |
1. पेलोड के आधार पर बोर का चयन
-- Ø4 ≤0.5 किग्रा；Ø6=0.5~1 किग्रा；Ø10=1~3 किग्रा；Ø16=3~5 किग्रा. रिजर्व ≥30% सुरक्षा मार्जिन।
2. स्ट्रोक की पुष्टि
- आवश्यक यात्रा के अनुसार स्ट्रोक चुनें; स्थिर उच्च-आवृत्ति साइकिलिंग के लिए छोटे स्ट्रोक को प्राथमिकता दें।
3. कॉन्फ़िगरेशन मिलान
- स्थिति बंद-लूप नियंत्रण: द्विदिश स्थिति प्रतिक्रिया के लिए दो M9B चुंबकीय स्विच से लैस करें।
- स्थापना लेआउट: एम्बेडेड उपकरण के लिए पैनल प्रकार (एफ); अक्षीय थ्रेडेड असेंबली के लिए मूल प्रकार (बी)।
SOLH CJP2 कॉम्पैक्ट डबल एक्टिंग पिन न्यूमेटिक सिलेंडर में अल्ट्रा-शॉर्ट लाइटवेट बॉडी, बाईडायरेक्शनल स्टेबल थ्रस्ट, रबर कुशन और 6 माउंटिंग वेरिएंट हैं; CDJP2 संस्करण में निर्मित चुंबकीय रिंग M9 श्रृंखला स्विच के साथ संगत, 3C में द्विदिश शॉर्ट-स्ट्रोक पुश-पुल कार्यों के लिए आदर्श माइक्रो लीनियर एक्चुएटर, सटीक उपकरण और चिकित्सा स्वचालन उपकरण।
