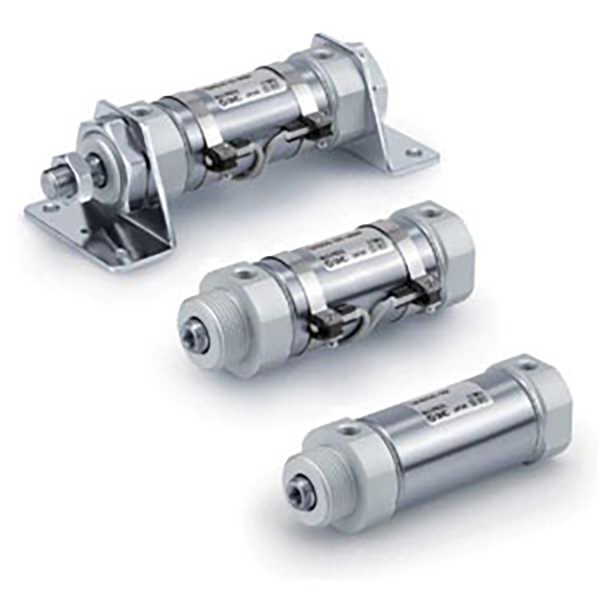

CM3 सीरीज लघु स्टेनलेस स्टील मिनी सिलेंडर
  • CM3 सीरीज लघु स्टेनलेस स्टील मिनी सिलेंडरCM3 सीरीज लघु स्टेनलेस स्टील मिनी सिलेंडर

CM3 सीरीज लघु स्टेनलेस स्टील मिनी सिलेंडर

SOLH CM3 लघु स्टेनलेस स्टील मिनी सिलेंडर पारंपरिक CM2 श्रृंखला वायवीय एक्चुएटर्स के लिए उन्नत कॉम्पैक्ट प्रतिस्थापन हैं। पूरी तरह से 304 स्टेनलेस स्टील से निर्मित, वे भोजन, दवा और स्वच्छ कार्यशाला वातावरण के लिए उपयुक्त उत्कृष्ट जंग और कमजोर एसिड-क्षार संक्षारण प्रतिरोध प्रदान करते हैं। अनुकूलित संरचना समग्र लंबाई को 29 मिमी तक कम करती है और वजन में 21% की कटौती करती है, संकीर्ण उपकरण स्थान में लचीले बहु-कोण स्थापना को सक्षम करने के लिए चार-दिशात्मक वायु बंदरगाहों के साथ जोड़ा जाता है। डबल-एक्टिंग, स्प्रिंग सिंगल-एक्टिंग, डबल-रॉड और एंटी-रोटेशन पिस्टन रॉड सहित कई वेरिएंट विविध रैखिक ड्राइव आवश्यकताओं को पूरा करते हैं; सीडीएम3 चुंबकीय संस्करण पीएलसी स्वचालित इंटरलॉक नियंत्रण के लिए चुंबकीय स्विच सेंसिंग का समर्थन करता है। कम घर्षण वाली तेल-मुक्त सीलिंग 8 मिलियन से अधिक स्थिर संचालन चक्र सुनिश्चित करती है। हमारा कारखाना बड़े पैमाने पर उत्पादन और पर्याप्त स्पॉट इन्वेंट्री बनाए रखता है, जिसका व्यापक रूप से मेडिकल पैकेजिंग, इलेक्ट्रॉनिक असेंबली और खाद्य प्रसंस्करण स्वचालित स्थिति में उपयोग किया जाता है।

CM3 सीरीज लघु स्टेनलेस स्टील मिनी सिलेंडर | नई पीढ़ी का अल्ट्रा-कॉम्पैक्ट न्यूमेटिक सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


1. उत्पाद अवलोकन और मुख्य संरचनात्मक विशेषताएं

     SOLH CM3/CDM3 श्रृंखला एक नई पीढ़ी का लघु-प्रकार का स्टेनलेस स्टील मिनी सिलेंडर है जिसे पारंपरिक CM2 श्रृंखला के लिए उन्नत प्रतिस्थापन के रूप में अनुकूलित किया गया है। यह φ20 से φ40 तक बोर आकार को कवर करता है, जिसमें CM2 की तुलना में 29 मिमी की अधिकतम समग्र लंबाई में कमी और 21% हल्का वजन होता है। अल्ट्रा-कॉम्पैक्ट बॉडी, पूर्ण 304 स्टेनलेस स्टील निर्माण, तेल-मुक्त संचालन और 4-तरफ़ा पाइपिंग डिज़ाइन के साथ, यह अंतरिक्ष-सीमित, आर्द्र, कमजोर एसिड और क्षार और स्वच्छ कार्य स्थितियों के लिए पूरी तरह से अनुकूल है। मध्यम-भार परिशुद्धता रैखिक गति कार्यों के लिए खाद्य, चिकित्सा, इलेक्ट्रॉनिक्स और पैकेजिंग उद्योगों में व्यापक रूप से उपयोग किया जाता है।

  1.1 मानक एवं प्रीमियम सामग्री निर्माण

     जेआईएस बी 8356 विनिमेय मानकों के साथ पूरी तरह से अनुपालन। संपूर्ण सिलेंडर ट्यूब, पिस्टन रॉड और एंड कवर उच्च गुणवत्ता वाले 304 स्टेनलेस स्टील को अपनाते हैं, जो उत्कृष्ट जंग-रोधी और संक्षारण-प्रतिरोधी प्रदर्शन प्रदान करते हैं। यह आर्द्र वातावरण, कमजोर अम्ल/कमजोर क्षार कार्य परिस्थितियों और मजबूत पर्यावरणीय अनुकूलनशीलता के साथ स्वच्छ उत्पादन कार्यशालाओं में स्थिर रूप से काम करता है।

  1.2 एकीकृत अल्ट्रा-कॉम्पैक्ट संरचना

     अंत कवर थ्रेड लॉकिंग और एकीकृत सिलेंडर ट्यूब संरचना को अपनाने से, समग्र आकार बहुत कम हो गया है। अभिनव 4-वे पाइपिंग डिज़ाइन (90° अंतराल) अल्ट्रा-हाई माउंटिंग स्वतंत्रता प्रदान करता है, संकीर्ण उपकरण स्थान की स्थापना दुविधा को हल करता है और स्वचालित स्टेशनों के लचीले लेआउट को साकार करता है।

  1.3 पूर्ण परिदृश्य कवरेज के लिए विविध गति प्रकार

     • दोहरा अभिनय (CM3B) : डुअल-एंड एयर इनटेक रिसीप्रोकेटिंग मोशन, मानक स्वचालित रैखिक ड्राइविंग के लिए सबसे सार्वभौमिक प्रकार।

     • एकल अभिनय (CM3S/T) : एस = स्प्रिंग रिटर्न, टी = स्प्रिंग एक्सटेंड; सुरक्षा प्राथमिकता परिदृश्यों के लिए बिजली बंद होने के बाद स्वचालित रीसेट।

     • डबल रॉड (CM3W) : डुअल-एंड रॉड आउटपुट, सिंक्रोनस स्थिर मूवमेंट और विशेष लिंकेज तंत्र के लिए दोगुना प्रभावी स्ट्रोक।

     • नॉन-रोटेटिंग रॉड (CM3K) : हेक्सागोनल एंटी-टोरसन पिस्टन रॉड, उच्च परिशुद्धता स्थिति आवश्यकताओं के लिए ऑपरेशन के दौरान शून्य रोटेशन।

  1.4 हाई-एंड सीलिंग और लंबी सेवा जीवन

     कम-घर्षण द्विदिश सीलिंग रिंग और अंतर्निर्मित तेल भंडारण नाली से सुसज्जित, सिलेंडर में अल्ट्रा-लो शुरुआती दबाव और स्थिर संचालन की सुविधा है। मानक तेल-मुक्त स्नेहन डिज़ाइन स्वच्छ उद्योग मानकों को पूरा करता है। अनुकूलित पहनने-प्रतिरोधी संरचना 8 मिलियन से अधिक चक्रों की सेवा जीवन सुनिश्चित करती है, जिससे उपकरण रखरखाव आवृत्ति काफी कम हो जाती है।

  1.5 लचीला बफर और प्रेरण विन्यास

     बुनियादी आघात अवशोषण और शोर में कमी के लिए मानक रबर बफर; अंतिम प्रभाव को खत्म करने के लिए उच्च गति के लगातार संचालन के लिए वैकल्पिक ए-प्रकार एयर बफर। सीडीएम3 मॉडल अंतर्निर्मित चुंबकीय रिंग के साथ आता है, जो वास्तविक समय स्थिति सिग्नल फीडबैक और पीएलसी स्वचालित लिंकेज नियंत्रण के लिए एम9बी/ए93/जेड73 श्रृंखला चुंबकीय स्विच के साथ संगत है; सरल चक्रीय गति के लिए CM3 गैर-चुंबकीय संस्करण।


2. पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण

  1. विशिष्ट मॉडल संरचना: CDM3B25-100Z

कोड खंड

परिभाषा

सीएम3/सीडीएम3

श्रृंखला प्रकार: CM3 = चुंबकीय रिंग के बिना; CDM3 = स्विच माउंटिंग के लिए अंतर्निहित चुंबकीय रिंग

बी/एस/टी/डब्ल्यू/के

मोशन मोड: बी=डबल एक्टिंग; एस=वसंत वापसी; टी=वसंत विस्तार; डब्ल्यू=डबल रॉड; K=न घूमने वाली छड़

20/25/32/40

बोर का आकार (मिमी)

स्ट्रोक मान

स्ट्रोक की लंबाई (मिमी): डबल अभिनय ≤300 मिमी; एकल अभिनय ≤100 मिमी

Z

नया मानक संस्करण; पुराने संस्करण के लिए कोई निशान नहीं

 2. मानक आदेश उदाहरण

     • चुंबकीय दोहरा अभिनय मॉडल: CDM3B32-50Z (φ32 बोर, 50 मिमी स्ट्रोक, अंतर्निर्मित चुंबकीय रिंग, डबल एक्टिंग)

     • सिंगल एक्टिंग स्प्रिंग रिटर्न मॉडल: CDM3S20-25Z (φ20 बोर, 25 मिमी स्ट्रोक, स्प्रिंग रीसेट)

     • गैर-घूर्णन परिशुद्धता मॉडल: CDM3K40-100Z (φ40 बोर, 100 मिमी स्ट्रोक, हेक्सागोनल एंटी-टोरसन रॉड)


3. मुख्य तकनीकी पैरामीटर (मानक प्रकार)

पैरामीटर आइटम

विनिर्देश

जनम का आकार

φ20 / φ25 / φ32 / φ40मिमी

कार्य दबाव सीमा

दोहरा अभिनय: 0.1~1.0MPa; एकल अभिनय: 0.2~1.0MPa

प्रूफ का दबाव

1.5 एमपीए

परिवेश का तापमान

-10℃~+70℃ (गैर-चुंबकीय); -10℃~+60℃ (चुंबकीय प्रकार)

परिचालन गति

50~750मिमी/सेकंड

बफ़र मोड

मानक रबर बफर; वैकल्पिक ए-प्रकार एयर बफर

पोर्ट थ्रेड

आरसी1/8 (φ20/25/32); आरसी1/4 (φ40)

स्नेहन मोड

तेल-मुक्त संचालन (कारखाने से पूर्व चिकनाईयुक्त)

स्ट्रोक सहनशीलता

±1.4मिमी


4. 0.5MPa सैद्धांतिक जोर और तनाव डेटा

 4.1 डबल एक्टिंग (सीएम3बी) जोर और तनाव तालिका

बोर (मिमी)

जोर (एन)

तनाव (एन)

क्षैतिज भार (किग्रा)

20

157

141

7.8

25

245

220

12.2

32

402

362

20.1

40

628

565

31.4

  4.2 एकल अभिनय (सीएम3एस स्प्रिंग रिटर्न) प्रदर्शन तालिका

बोर (मिमी)

जोर (एन)

स्प्रिंग रीसेट फोर्स (एन)

क्षैतिज भार (किग्रा)

20

145

25

7.2

25

230

40

11.5

32

380

65

19.0

40

600

100

30.0


5. माउंटिंग प्रकार और व्युत्पन्न मॉडल

  5.1 विविध माउंटिंग विधियाँ

     • बी मूल प्रकार: एंड कवर थ्रेड्स के माध्यम से सीधी स्थापना, सबसे सार्वभौमिक और लागत प्रभावी माउंटिंग विधि।

     • एल फुट माउंट: स्थिर क्षैतिज स्थापना के लिए अक्षीय पैर ब्रैकेट द्वारा तय किया गया।

     • एफ/जी फ्लैंज माउंट: ऊर्ध्वाधर निश्चित स्थिति के लिए रॉड-साइड / रॉड-लेस साइड फ्लैंज स्थापना।

     • सी/डी क्लीविस माउंट: स्विंगिंग और लिंकेज परिदृश्यों के लिए सिंगल क्लीविस/डबल क्लीविस कनेक्शन।

     • ई ट्रूनियन माउंट: लचीली स्विंग गति के लिए रॉड-रहित साइड ट्रूनियन संरचना।

  5.2 कोर व्युत्पन्न श्रृंखला

     • सीडीएम3बी: चुंबकीय दोहरा अभिनय प्रकार (मानक मुख्यधारा मॉडल)

     • सीडीएम3एस/टी: चुंबकीय एकल अभिनय प्रकार (स्प्रिंग रिटर्न / स्प्रिंग एक्सटेंड)

     • CDM3W: चुंबकीय डबल रॉड डबल अभिनय प्रकार

     • सीडीएम3के: चुंबकीय गैर-घूर्णन षट्कोणीय छड़ प्रकार

     • सीडीएम3आर: अत्यधिक स्थान-सीमित स्टेशनों के लिए प्रत्यक्ष अल्ट्रा-थिन माउंटिंग प्रकार


6. सीएम3 बनाम सीएम2 चयन तुलना

तुलना मद

CM3 लघु स्टेनलेस मिनी सिलेंडर

CM2 मानक स्टेनलेस मिनी सिलेंडर

बोर रेंज

φ20~40 (अल्ट्रा-शॉर्ट बॉडी)

φ20~40 (मानक निकाय)

सामग्री

304 स्टेनलेस स्टील (संक्षारण प्रतिरोधी)

304 स्टेनलेस स्टील (संक्षारण प्रतिरोधी)

कुल लंबाई

CM2 से 13~29mm छोटा

मानक लंबाई बेंचमार्क

वज़न

CM2 से 21% हल्का

मानक वजन बेंचमार्क

मैक्स स्ट्रोक

दोहरा अभिनय ≤300मिमी

दोहरा अभिनय ≤300मिमी

जोर सीमा

157~628एन (मध्यम जोर)

157~628एन (मध्यम जोर)

लागू वातावरण

आर्द्र, कमजोर अम्ल/क्षार, स्वच्छ और स्थान-सीमित

आर्द्र, कमजोर अम्ल/क्षार, स्वच्छ एवं मानक स्थापना

लागत स्तर

मध्यम-उच्च (कॉम्पैक्ट और उच्च संक्षारण प्रतिरोध)

मध्यम-उच्च (मानक संक्षारण प्रतिरोध)

मुख्य परिदृश्य

स्थान की कमी + संक्षारण प्रतिरोधी परिशुद्धता स्वचालन

पारंपरिक स्थापना + संक्षारण प्रतिरोधी मानक स्टेशन


7. 3-चरणीय त्वरित चयन मार्गदर्शिका

     1. बोर चयन: वास्तविक भार भार के अनुसार बोर आकार की पुष्टि करें, कम से कम 50% सुरक्षा मार्जिन आरक्षित रखें। मध्यम-जोर, स्वच्छ और संक्षारण प्रतिरोधी कार्य स्थितियों के लिए CM3 श्रृंखला को प्राथमिकता दें।

     2. स्ट्रोक चयन: वास्तविक कामकाजी स्ट्रोक प्लस 10 ~ 20 मिमी सुरक्षा मार्जिन। मानक स्ट्रोक नियमों का पालन करें: डबल एक्टिंग ≤300 मिमी, सिंगल एक्टिंग ≤100 मिमी।

     3. कार्यात्मक विन्यास: पारंपरिक दोहरे अभिनय प्रत्यावर्ती गति के लिए बी का चयन करें; एकल अभिनय स्प्रिंग रीसेट सुरक्षा परिदृश्यों के लिए एस; उच्च परिशुद्धता विरोधी मरोड़ स्थिति की मांग के लिए K।


एक वाक्य सारांश

     SOLH CM3 नई पीढ़ी के छोटे स्टेनलेस स्टील मिनी सिलेंडर में अल्ट्रा-कॉम्पैक्ट लाइटवेट बॉडी, 304 पूर्ण स्टेनलेस संक्षारण प्रतिरोध, तेल मुक्त लंबे जीवन संचालन और विविध माउंटिंग विधियां हैं, जो भोजन, चिकित्सा, इलेक्ट्रॉनिक और पैकेजिंग स्वच्छ स्वचालन उपकरणों के लिए उच्च स्थिरता और अंतरिक्ष-बचत मध्यम-जोर रैखिक गति समाधान प्रदान करती हैं।
