ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

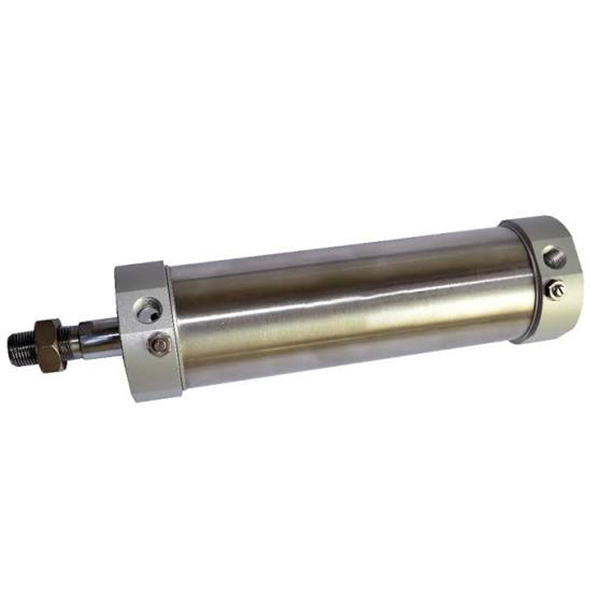

एसओएलएच एमजी श्रृंखला एक टिकाऊ पूर्ण स्टेनलेस स्टील मिनी वायवीय सिलेंडर है जो जेआईएस औद्योगिक मानकों के अनुसार निर्मित है। यह किफायती एमए श्रृंखला और उच्च-स्तरीय सीएम2 श्रृंखला के बीच स्थित φ20 से φ63 मिमी तक की बोर रेंज को कवर करता है। उत्कृष्ट संक्षारण प्रतिरोध, कंपन प्रतिरोध और अल्ट्रा-लंबी सेवा जीवन की विशेषता के साथ, यह उत्कृष्ट लागत प्रदर्शन प्रदान करता है। एसएमसी सीएम2/सीएम3 श्रृंखला के साथ पूरी तरह से विनिमेय, यह भोजन, फार्मास्युटिकल, पैकेजिंग, इलेक्ट्रॉनिक्स, आर्द्र और कमजोर एसिड-बेस कामकाजी वातावरण सहित मध्यम और उच्च-मानक स्वचालन परिदृश्यों में व्यापक रूप से लागू होता है।
1.1 जेआईएस मानक और उच्च विनिमेयता
एकीकृत माउंटिंग आयामों और इंटरफ़ेस मानकों के साथ जेआईएस मानक विनिर्देशों के अनुसार कड़ाई से निर्मित। यह एसएमसी सीएम2 और सीएम3 श्रृंखला सिलेंडरों के साथ सही आयामी और संरचनात्मक विनिमेयता प्राप्त करता है, शून्य-संशोधन प्रतिस्थापन, बैच उपकरण उन्नयन और मानकीकृत स्वचालित लाइन मिलान का समर्थन करता है।
1.2 पूर्ण स्टेनलेस स्टील जंग रोधी संरचना
प्रीमियम SUS304 स्टेनलेस स्टील सिलेंडर ट्यूब और पिस्टन रॉड को अपनाते हुए, उच्च शक्ति एल्यूमीनियम मिश्र धातु अंत कवर के साथ मेल खाता है। एकीकृत सामग्री संरचना उत्कृष्ट जंग-रोधी, संक्षारण-रोधी और दबाव-प्रतिरोधी प्रदर्शन प्रदान करती है, जो उच्च आर्द्रता, धूल, कमजोर एसिड और कमजोर क्षार जैसी कठोर कामकाजी परिस्थितियों के लिए अनुकूल है, जो पर्यावरणीय अनुकूलनशीलता में सामान्य किफायती सिलेंडरों से कहीं अधिक है।
1.3 रिवेट रोलिंग एनकैप्सुलेशन फर्म संरचना
एंड कवर और सिलेंडर ट्यूब क्रिम्पिंग एकीकरण के लिए पेशेवर रिवेट रोलिंग एनकैप्सुलेशन तकनीक को अपनाना। समग्र संरचना मजबूत कंपन प्रतिरोध और प्रभाव प्रतिरोध के साथ चुस्त और दृढ़ है, जो दीर्घकालिक उच्च-आवृत्ति संचालन के दौरान ढीले कनेक्शन से बचती है। सुव्यवस्थित गोल सीधा आकार सरल संरचना और सुविधाजनक दैनिक रखरखाव की सुविधा देता है, जिससे परिचालन और रखरखाव लागत कम हो जाती है।
1.4 विविध गति एवं कार्यात्मक व्युत्पन्न
• एमजी डबल एक्टिंग: दोहरे अंत वायु सेवन प्रत्यागामी गति, पारंपरिक रैखिक स्वचालन के लिए सबसे सार्वभौमिक मानक प्रकार।
• एमएसजी एकल अभिनय (पुश आउट): स्प्रिंग पुश-आउट संरचना, सुरक्षा रीसेट तंत्र के लिए बिजली विफलता के बाद स्वचालित विस्तार।
• एमटीजी सिंगल एक्टिंग (पुल बैक): स्प्रिंग रिटर्न संरचना, सुरक्षात्मक स्थिति परिदृश्यों के लिए बिजली विफलता के बाद स्वचालित वापसी।
• एमजीडी डबल रॉड: डुअल-एंड आउटपुट पिस्टन रॉड, सटीक सिंक्रोनस ट्रांसमिशन के लिए सिंक्रोनस मूवमेंट और दोगुना प्रभावी स्ट्रोक का एहसास कराता है।
• एमजीसी एडजस्टेबल कुशन: डुअल-एंड एडजस्टेबल एयर बफर के साथ डबल एक्टिंग, उच्च गति चक्रीय संचालन के लिए शोर और प्रभाव को प्रभावी ढंग से कम करता है।
• एमजीसीडी डबल रॉड कुशन: एडजस्टेबल एयर बफर से सुसज्जित डबल रॉड संरचना, सिंक्रोनस ऑपरेशन और हाई-स्पीड स्थिर प्रदर्शन का संयोजन।
1.5 विश्वसनीय बफर और लो-फ्रिक्शन सीलिंग सिस्टम
बुनियादी बफरिंग और शोर में कमी के लिए उच्च गुणवत्ता वाले रबर एंटी-टकराव पैड से सुसज्जित मानक; एमजीसी/एमजीसीडी उन्नत मॉडल डुअल-एंड मैन्युअल रूप से समायोज्य एयर कुशन का समर्थन करते हैं, जो उच्च गति और भारी भार वाली कामकाजी परिस्थितियों के लिए पूरी तरह अनुकूल हैं। अंतर्निर्मित तेल भंडारण खांचे के साथ विशेष आकार के द्विदिशात्मक मिश्रित सील को अपनाते हुए, सिलेंडर में अल्ट्रा-लो शुरुआती दबाव, स्थिर तेल-मुक्त संचालन और 8 मिलियन चक्र से अधिक का सेवा जीवन है।
1.6 पूर्ण श्रृंखला अंतर्निर्मित चुंबकीय प्रेरण
संपूर्ण एमजी श्रृंखला बिल्ट-इन मैग्नेटिक रिंग (मानक के रूप में एस कोड, गैर-हटाने योग्य) के साथ आती है, जो एयरटैक सीएस1-जी और एसएमसी एम9बी श्रृंखला चुंबकीय स्विच के साथ संगत है। यह वास्तविक समय में सटीक पिस्टन स्थिति का पता लगाने और विद्युत सिग्नल लिंकेज का समर्थन करता है, स्वचालित चक्र स्थिति और बुद्धिमान उपकरण निगरानी को साकार करता है।
1. विशिष्ट मॉडल संरचना: MG25-100S-CM-FA
|
कोड खंड |
परिभाषा |
|
एमजी/एमएसजी/एमटीजी/एमजीडी/एमजीसी/एमजीसीडी |
सीरीज फंक्शन कोड: एमजी=डबल एक्टिंग; एमएसजी=स्प्रिंग पुश आउट; एमटीजी=स्प्रिंग पुल बैक; एमजीडी=डबल रॉड; एमजीसी=एडजस्टेबल कुशन डबल एक्टिंग; एमजीसीडी=एडजस्टेबल कुशन डबल रॉड |
|
25 |
बोर का आकार (मिमी): 20/25/32/40/50/63 |
|
100 |
स्ट्रोक की लंबाई (मिमी): डबल अभिनय ≤500 मिमी; एकल अभिनय ≤150 मिमी |
|
S |
अंतर्निर्मित चुंबकीय वलय (मानक विन्यास, छोड़ा नहीं जा सकता) |
|
सीएम/सीए/यू |
रियर कवर प्रकार: सीएम=गोल पूंछ; सीए=स्विंग टेल; यू=फ्लैट टेल |
|
एफए/एफबी/एलबी/एसडीबी |
माउंटिंग प्रकार: एफए=सामने निकला हुआ किनारा; एफबी = रियर फ्लैंज; एलबी=फुट ब्रैकेट; एसडीबी=डबल ईयर ब्रैकेट |
2. मानक आदेश उदाहरण
• मानक दोहरा अभिनय चुंबकीय मॉडल: MG32-75S-CM (32 मिमी बोर, 75 मिमी स्ट्रोक, गोल पूंछ, अंतर्निर्मित चुंबकीय रिंग)
• एडजस्टेबल कुशन डबल एक्टिंग मॉडल: MGC40-100S-CA (40 मिमी बोर, 100 मिमी स्ट्रोक, स्विंग टेल, एडजस्टेबल एयर कुशन)
• सिंगल एक्टिंग स्प्रिंग रिटर्न मॉडल: MTG20-50S-U (20 मिमी बोर, 50 मिमी स्ट्रोक, फ्लैट टेल, सिंगल एक्टिंग रीसेट)
|
पैरामीटर आइटम |
विनिर्देश |
|
जनम का आकार |
φ20/25/32/40/50/63मिमी |
|
कार्य दबाव सीमा |
दोहरा अभिनय: 0.15~1.0MPa; एकल अभिनय: 0.2~1.0MPa |
|
प्रूफ का दबाव |
1.5 एमपीए |
|
कार्य तापमान |
-20℃~70℃ (गैर-चुंबकीय); -10℃~60℃ (चुंबकीय प्रकार) |
|
परिचालन गति |
दोहरा अभिनय: 30~800mm/s; एकल अभिनय: 50~800मिमी/सेकेंड |
|
बफ़र मोड |
मानक रबर तकिया; एमजीसी/एमजीसीडी वैकल्पिक समायोज्य एयर कुशन |
|
पोर्ट थ्रेड |
एम5 (20मिमी); जी1/8 (25/32मिमी); जी1/4 (40/50मिमी); जी3/8 (63मिमी) |
|
स्नेहन मोड |
तेल-मुक्त संचालन (कारखाने से पूर्व चिकनाईयुक्त) |
|
स्ट्रोक सहनशीलता |
≤150मिमी: ±1.0मिमी; >150मिमी: ±1.5मिमी |
4.1 डबल एक्टिंग (एमजी) प्रदर्शन डेटा
|
बोर (मिमी) |
जोर (एन) |
तनाव (एन) |
क्षैतिज भार (किग्रा) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
4.2 एकल अभिनय (एमटीजी स्प्रिंग रिटर्न) प्रदर्शन डेटा
|
बोर (मिमी) |
जोर (एन) |
स्प्रिंग रीसेट फोर्स (एन) |
क्षैतिज भार (किग्रा) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
5.1 विविध सार्वभौमिक माउंटिंग विधियाँ
• सीएम गोल पूंछ: मानक सीधे माउंटिंग, पारंपरिक निश्चित रैखिक संचालन के लिए सबसे सार्वभौमिक प्रकार
• सीए स्विंग टेल: झूलने योग्य पूंछ संरचना, विशेष रूप से यांत्रिक तंत्र को दोलन और फ़्लिप करने के लिए अनुकूलित
• यू फ्लैट टेल: फ्लैट टेल कॉम्पैक्ट डिजाइन, अति पतली और संकीर्ण स्थापना स्थान के लिए उपयुक्त
• एफए/एफबी फ्रंट/रियर फ्लैंज: सामने और पीछे के फ्लैट फ्लैंज फिक्सिंग, भारी भार की स्थिति के लिए स्थिर ऊर्ध्वाधर स्थापना
• एलबी फुट ब्रैकेट: अक्षीय पैर आधार फिक्सिंग, सुविधाजनक पार्श्व स्थापना और उपकरण लेआउट
• एसडीबी डबल ईयर ब्रैकेट: डबल काज संरचना, विशेष लिंकेज परिदृश्यों के लिए लचीला स्विंग ऑपरेशन
5.2 कोर व्युत्पन्न श्रृंखला
• एमजी स्टैंडर्ड डबल एक्टिंग: सामान्य मध्यम-मानक स्वचालन के लिए सार्वभौमिक चुंबकीय-सुसज्जित मॉडल
• एमएसजी/एमटीजी एकल अभिनय: सुरक्षा रीसेट और सुरक्षात्मक स्थिति के लिए स्प्रिंग पुश-आउट / स्प्रिंग रिटर्न प्रकार
• एमजीडी डबल रॉड: डुअल-एंड सिंक्रोनस आउटपुट संरचना, दोहरीकरण स्ट्रोक और ऑपरेशन स्थिरता में सुधार
• एमजीसी एडजस्टेबल कुशन: उन्नत वायु बफर संरचना, उच्च गति लगातार चक्रीय संचालन के लिए पसंदीदा
• एमजीसीडी डबल रॉड कुशन: उच्च परिशुद्धता वाले उच्च गति वाले उपकरणों के लिए डबल रॉड सिंक्रोनाइजेशन और एडजस्टेबल बफरिंग को एकीकृत करना
|
तुलना मद |
एमजी (पूर्ण स्टेनलेस स्टील) |
एमए (आर्थिक प्रकार) |
CM2 (हाई-एंड स्टेनलेस स्टील) |
|
बोर रेंज |
φ20~63 (मध्यम और उच्च जोर) |
φ16~63 (पूर्ण विशिष्टताएँ) |
φ20~40 (मध्यम जोर) |
|
सामग्री |
पूर्ण SUS304 स्टेनलेस स्टील ट्यूब और रॉड |
स्टेनलेस स्टील ट्यूब + एल्यूमीनियम अंत कवर |
पूर्ण SUS304 स्टेनलेस स्टील |
|
संरचना प्रक्रिया |
रिवेट रोलिंग एनकैप्सुलेशन (उच्च कठोरता और दृढ़) |
रिवेट रोलिंग एनकैप्सुलेशन (लागत प्रभावी) |
थ्रेड लॉकिंग (अति-टिकाऊ) |
|
शरीर की लंबाई |
मानक लंबाई |
मानक लंबाई |
मानक लंबाई |
|
जोर सीमा |
157~1559एन (मध्यम एवं उच्च) |
101~1559एन (व्यापक कवरेज) |
157~628एन (मध्यम) |
|
संक्षारण प्रतिरोध |
उत्कृष्ट (आर्द्र एवं कमजोर अम्ल/क्षार वातावरण) |
अच्छा (सामान्य आर्द्र वातावरण) |
सुपीरियर (मजबूत संक्षारण और स्वच्छ वातावरण) |
|
मूल्य निर्धारण |
मध्यम (उच्च लागत प्रदर्शन) |
कम (सबसे किफायती) |
मध्यम-उच्च (उच्च अंत टिकाऊ) |
|
सेवा जीवन |
≥8 मिलियन चक्र |
5~8 मिलियन चक्र |
≥8 मिलियन चक्र |
|
मुख्य अनुप्रयोग परिदृश्य |
खाद्य, दवा, पैकेजिंग, आर्द्र मध्यम-मानक स्वचालन |
सामान्य स्वचालन, बजट-संवेदनशील परियोजनाएँ |
मजबूत संक्षारण, लंबे जीवन, अति-स्वच्छ कार्य स्थितियां |
1. बोर चयन: वास्तविक भार भार के आधार पर उपयुक्त बोर आकार का चयन करें, 50% से अधिक सुरक्षा मार्जिन आरक्षित रखें। मध्यम-उच्च भार और संक्षारण प्रतिरोधी कार्य स्थितियों के लिए एमजी श्रृंखला को प्राथमिकता दें।
2. स्ट्रोक चयन: वास्तविक कामकाजी स्ट्रोक प्लस 10 ~ 20 मिमी सुरक्षा मार्जिन; मानक स्ट्रोक सीमाओं का पालन करें: दोहरा अभिनय ≤500 मिमी, एकल अभिनय ≤150 मिमी।
3. कार्यात्मक विन्यास: स्टैंडर्ड डबल एक्टिंग के लिए एमजी, सिंगल एक्टिंग स्प्रिंग रिटर्न के लिए एमटीजी, हाई-स्पीड एडजस्टेबल कुशन मांगों के लिए एमजीसी चुनें। पूरी श्रृंखला चुंबकीय रिंगों से पूर्व-सुसज्जित है, जो स्थिति का पता लगाने के लिए CS1-G और M9B चुंबकीय स्विच के साथ संगत है।
SOLH MG JIS मानक स्टेनलेस स्टील मिनी सिलेंडर उच्च संक्षारण प्रतिरोध, लंबी सेवा जीवन और लागत प्रदर्शन को संतुलित करता है, विविध गति और बढ़ते विकल्पों के साथ, भोजन, दवा, पैकेजिंग और आर्द्र वातावरण स्वचालन उपकरण के लिए इष्टतम मध्य-श्रेणी वायवीय समाधान के रूप में कार्य करता है।
