एयर सिलेंडर

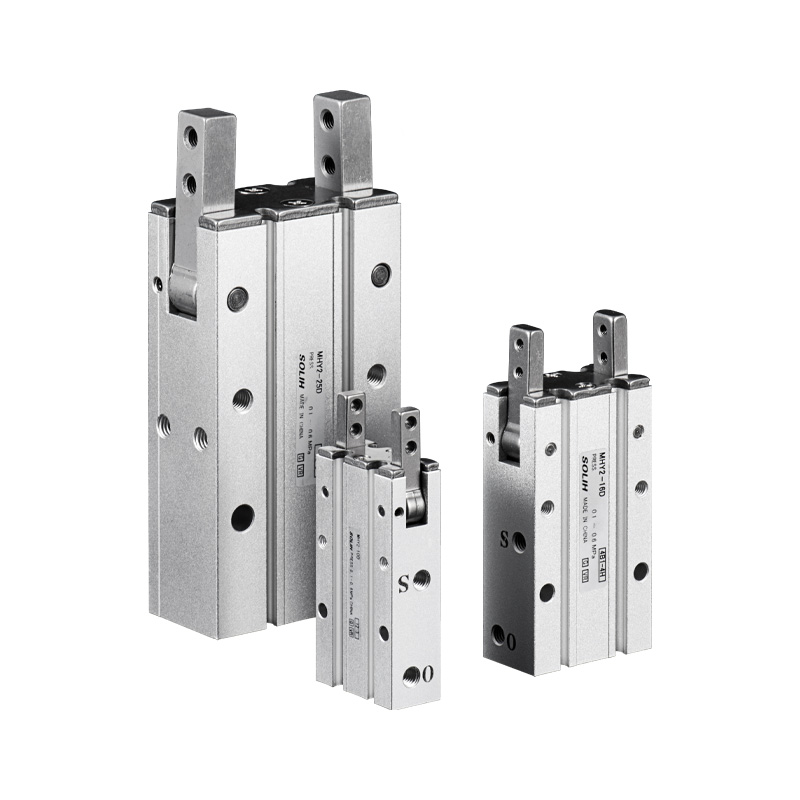

SOLH MHY2 कैम-चालित 180° चौड़ा स्विंग वायवीय ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। यह गियर तंत्र के बजाय कैम ट्रांसमिशन को अपनाता है, वर्कपीस को ढीला होने से बचाने के लिए -3° ओवर-क्लोज स्थिति के साथ अधिकतम 180° उद्घाटन कोण प्राप्त करता है। बोर का आकार 10/16/20/25 मिमी को कवर करता है, एकल अभिनय एनओ/एनसी वेरिएंट के बिना पूरी तरह से डबल अभिनय, और दोहराव स्थिति सटीकता ±0.02 मिमी तक पहुंच जाती है। अनुकूलित संकीर्ण निकासी निर्माण धूल प्रतिरोध को बढ़ाता है। चार-तरफा सेंसर खांचे उपलब्ध हैं, और थ्रू-होल माउंटिंग वैकल्पिक है। अंतर्निहित चुंबकीय रिंग पीएलसी को खुले/बंद फीडबैक सिग्नल भेजने के लिए एम9 श्रृंखला रीड स्विच के साथ काम करते हैं। लीवर ट्रांसमिशन के कारण, विस्तारित जबड़े के ओवरहैंग के साथ प्रभावी क्लैम्पिंग बल में तेजी से गिरावट आती है; चयन के दौरान टॉर्क सत्यापन की आवश्यकता होती है, और क्लैंपिंग आर्म की लंबाई 35 मिमी के भीतर अनुशंसित की जाती है। लघु रोबोट एंड इफ़ेक्टर्स पर बड़े-व्यास वाले ट्यूबलर और अनियमित वर्कपीस को चुनने और फ़्लिप करने के लिए आदर्श। यदि पावर-ऑफ होल्डिंग या बड़े हेवी-ड्यूटी बोर की आवश्यकता हो तो MHW2 गियर स्विंग ग्रिपर की अनुशंसा की जाती है; केन्द्रित रैखिक क्लैम्पिंग के लिए MHZ2 समानांतर ग्रिपर को प्राथमिकता दी जाती है।

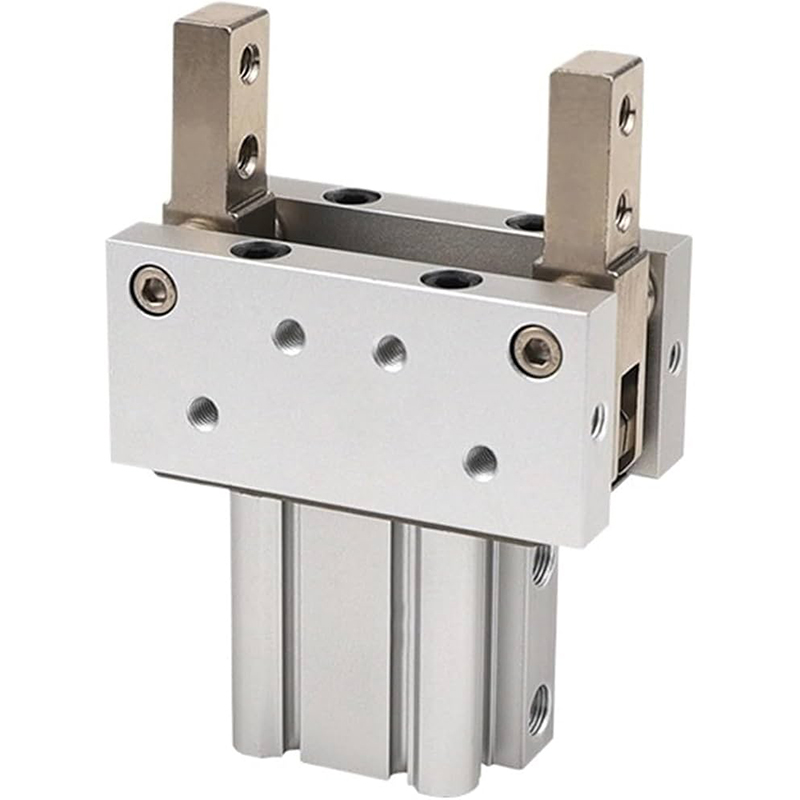

SOLH MHT2 टॉगल-ज्वाइंट हेवी-ड्यूटी सेल्फ-लॉकिंग न्यूमेटिक ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। टॉगल लिंकेज डेड-पॉइंट संरचना क्लैम्पिंग बल को 3 ~ 5 गुना बढ़ा देती है। मैकेनिकल सेल्फ-लॉकिंग एक बार पूरी तरह से बंद होने पर संलग्न हो जाती है, वर्कपीस को गिरने से रोकने के लिए हवा के नुकसान के बाद 80% से अधिक क्लैंपिंग बल बनाए रखती है, जो ओवरहेड रोबोट हैंडलिंग और उच्च-सुरक्षा स्टेशनों के लिए आदर्श है। बोर आकार 32/40/50/63 मिमी को कवर करते हैं, जो मानक डी प्रकार और अद्यतन हल्के डीजेड संस्करण में पेश किए जाते हैं। लचीले सेंसर व्यवस्था के लिए चुंबकीय स्विच (M9BW) को चार तरफ लगाया जा सकता है। उच्च शक्ति वाले मिश्र धातु इस्पात जबड़े और पहनने के लिए प्रतिरोधी लिंकेज से सुसज्जित, यह दीर्घकालिक तेल मुक्त निरंतर संचालन का समर्थन करता है। स्विंग कोण 23°~28° के भीतर सीमित है, इसलिए चयन के दौरान वर्कपीस क्लीयरेंस को सत्यापित किया जाना चाहिए। ऑटोमोटिव घटकों, कास्ट और फोर्ज्ड पार्ट्स, हेवी-ड्यूटी मशीन टूल लोडिंग और दबाने वाले उपकरणों के लिए सुरक्षा फिक्स्चर के लिए व्यापक रूप से उपयोग किया जाता है। लॉकिंग फ़ंक्शन के बिना सामान्य समानांतर ग्रिपर के विपरीत, एमएचटी2 भारी भार के लिए पसंदीदा समाधान है, जिसमें एंटी-ड्रॉप सुरक्षा की आवश्यकता होती है।

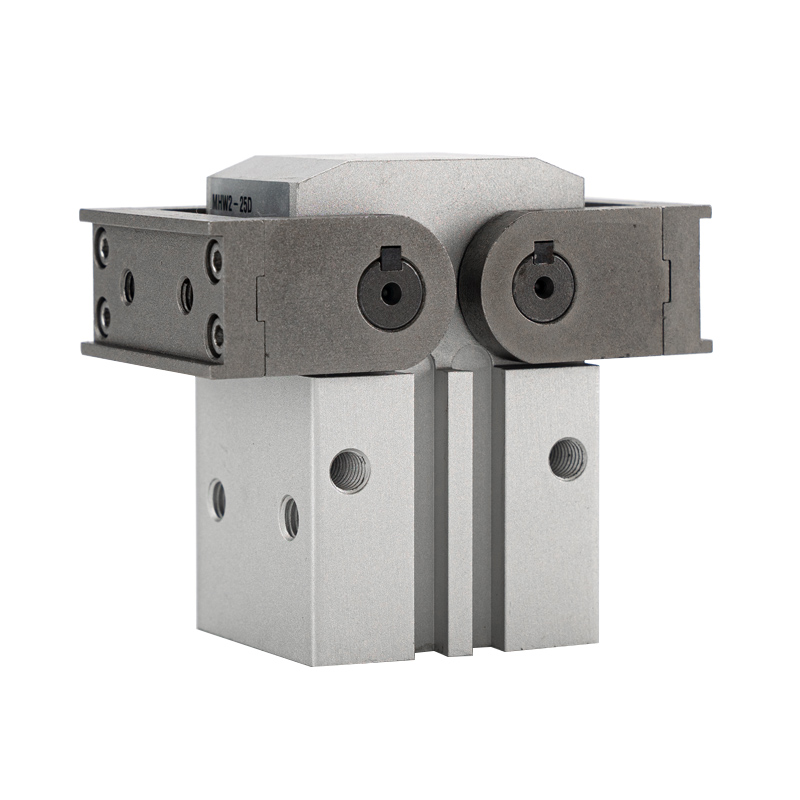

SOLH MHW2 रैक-एंड-पिनियन 180° स्विंग न्यूमेटिक ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। रैक और पिनियन गियर ड्राइव सममित सिंक्रोनस जबड़े स्विंग को सक्षम बनाता है, प्रत्येक जबड़ा कुल 180 डिग्री खोलने के लिए 90 डिग्री तक घूमता है, संतुलित क्लैंपिंग की गारंटी देने और वर्कपीस को फिसलने से रोकने के लिए सिंक्रनाइज़ेशन त्रुटि ≤0.1 डिग्री के साथ। पूरी तरह से दोहरे अभिनय विन्यास में बोर का आकार 20 से 50 मिमी तक होता है। जबड़े पूरे खुलने पर शरीर के लंबवत खड़े होते हैं, जिससे कब्जे वाली जगह कम हो जाती है और यांत्रिक बचाव और वर्कपीस फ़्लिपिंग की सुविधा मिलती है। हार्ड-एनोडाइज्ड वर्गाकार एल्यूमीनियम बॉडी में अप्रतिबंधित चुंबकीय स्विच इंस्टॉलेशन के लिए चार-साइड सेंसर खांचे हैं। अनुकूलित धूल-रोधी सीलिंग धूल भरी कार्यशालाओं में लंबे-चक्र संचालन का समर्थन करती है। कैम-चालित MHY2 की तुलना में, MHW2 उच्च भार क्षमता और बेहतर सिंक्रनाइज़ेशन प्रदान करता है; टॉगल एमएचटी2 के विपरीत, इसमें कोई पावर-ऑफ सेल्फ-लॉकिंग नहीं है, लेकिन यह कहीं अधिक बड़ा स्विंग कोण प्रदान करता है। मध्यम-लोड वर्कपीस (1 ~ 20 किग्रा), डिब्बों, बड़े प्लास्टिक भागों को फ़्लिप करने और संभालने और सीमित स्वचालन स्टेशनों में लोडिंग / अनलोडिंग के लिए व्यापक रूप से उपयोग किया जाता है।

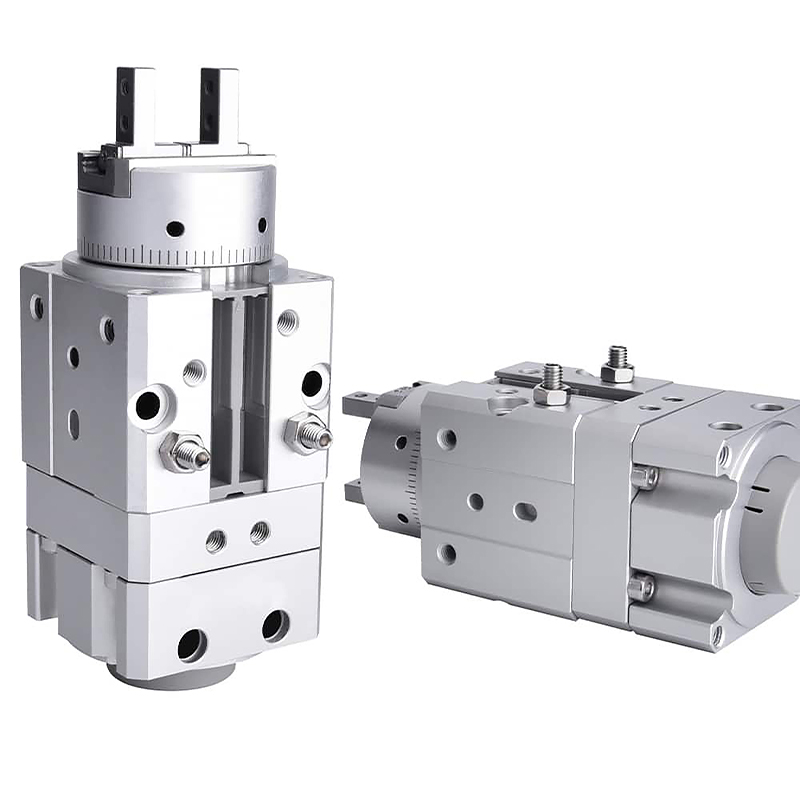

एसओएलएच एमआरएचक्यू वेन-प्रकार एकीकृत रोटरी ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। यह एक वेन रोटरी मॉड्यूल और समानांतर एयर ग्रिपर को एक एकल एक्चुएटर में एकीकृत करता है, जो रोटरी टेबल और अलग फिंगर सिलेंडर के विभाजित संयोजन की जगह लेता है। कुल लंबाई लगभग 20% कम हो जाती है और रोटेशन के दौरान टयूबिंग ड्रैग हस्तक्षेप समाप्त हो जाता है। बोर का आकार मानक 90° और 180° रोटेशन संस्करणों के साथ 10/16/20/25 मिमी को कवर करता है। एंड स्टॉप स्क्रू ±10° कुल कोणीय बारीक समायोजन सक्षम करते हैं। डबल-एक्टिंग समानांतर जबड़ा ±0.01 मिमी की दोहराव स्थिति सटीकता प्राप्त करता है। बॉस और पिन होल का पता लगाने के साथ पांच माउंटिंग सतहें तेजी से सेंटरिंग और मल्टी-ओरिएंटेशन असेंबली को सक्षम बनाती हैं। पूर्ण पीएलसी इंटरलॉक नियंत्रण के लिए रोटरी सीमा और जबड़े की खुली/बंद स्थिति दोनों का पता लगाने के लिए अंतर्निर्मित चुंबकीय रिंग चार एम9 श्रृंखला रीड स्विच का समर्थन करते हैं। तेल मुक्त स्व-चिकनाई संरचना को अपनाते हुए, इसका व्यापक रूप से 0.1 से 5 किलोग्राम तक के हल्के और मध्यम भार के लिए सीमित-स्थान 3 सी इलेक्ट्रॉनिक्स और पैकेजिंग स्वचालन लाइनों में वर्कपीस ग्रिपिंग, फ़्लिपिंग और दिशा रूपांतरण के लिए उपयोग किया जाता है। लोड चयन के दौरान न्यूनतम 30% सुरक्षा मार्जिन की आवश्यकता होती है।

एसओएलएच एचएफजेड रैखिक गाइड समानांतर वायवीय ग्रिपर एसएमसी एमएचजेड 2 श्रृंखला के साथ सीधे विनिमेय है। यह उच्च कठोरता और उत्कृष्ट ऑफसेट लोड प्रतिरोध के लिए बॉल लीनियर गाइड के साथ एकीकृत डुअल-पिस्टन रैक और पिनियन सिंक्रोनस ट्रांसमिशन को अपनाता है। तीन एक्चुएशन वेरिएंट उपलब्ध हैं: मानक डबल-एक्टिंग एचएफजेड; एकल-अभिनय सामान्य रूप से बंद एचएफएसजेड (हवा बंद होने पर स्प्रिंग वर्कपीस को पकड़ता है); एकल-अभिनय सामान्य रूप से खुला एचएफटीजेड (स्प्रिंग वायु हानि पर वर्कपीस जारी करता है)। बार-बार स्थिति सटीकता ±0.01~±0.02 मिमी के साथ बोर का आकार 6 से 40 मिमी तक होता है। एकाधिक माउंटिंग विकल्पों में बॉटम टैपिंग, साइड माउंटिंग और थ्रू-होल एन टाइप शामिल हैं। डुअल-साइड सेंसर ग्रूव्स और अंतर्निर्मित चुंबकीय रिंग खुले/बंद फीडबैक के लिए एम9 श्रृंखला चुंबकीय स्विच का समर्थन करते हैं। बाहरी क्लैम्पिंग और आंतरिक विस्तार ग्रिपिंग के लिए उपयुक्त। वैकल्पिक सहायक उपकरणों में डस्ट कवर, उच्च तापमान सील और एनएसएफ-एच1 खाद्य-ग्रेड ग्रीस शामिल हैं। विस्तारित जबड़े की अधिकता के साथ प्रभावी क्लैम्पिंग बल कम हो जाता है; लोड गणना के दौरान सुरक्षा कारक ≥1.5 की आवश्यकता होती है। रोबोट एंड इफ़ेक्टर्स, 3सी इलेक्ट्रॉनिक्स, सटीक हार्डवेयर, इंजेक्शन मोल्डिंग और पैकेजिंग ऑटोमेशन सटीक ग्रिपिंग स्टेशनों पर व्यापक रूप से तैनात किया गया है, विशेष रूप से पावर-ऑफ सुरक्षा होल्ड या रिलीज़ और पार्श्व ऑफसेट लोड के साथ काम करने की स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए।

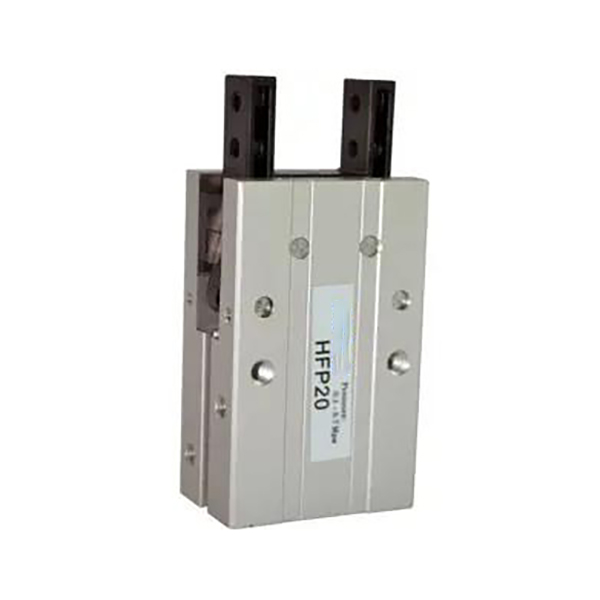

एसओएलएच एचएफपी किफायती लीवर-प्रकार समानांतर वायवीय ग्रिपर लागत प्रभावी हल्के ग्रिपिंग समाधान के रूप में मैकेनिकल लीवर लिंकेज ट्रांसमिशन को अपनाता है। बोर का आकार 10/16/20/25/32 मिमी है। जब पिस्टन फैलता है तो जबड़े बंद हो जाते हैं और पीछे हटने पर खुल जाते हैं; विश्वसनीय वर्कपीस होल्डिंग के लिए क्लैम्पिंग बल ओपनिंग बल से 20% ~ 30% अधिक है। माउंटिंग छेद तीन चेहरों पर उपलब्ध हैं: साइड, नीचे और पीछे। अंतर्निहित स्थायी चुंबक खुले/बंद स्थिति फीडबैक के लिए CS1-G चुंबकीय स्विच के साथ काम करते हैं। धातु घर्षण अलगाव प्लेटें उच्च-चक्र निरंतर संचालन के अनुकूल होने के लिए घर्षण को कम करती हैं। एचएफजेड और एमएचजेड2 जैसे लीनियर-गाइड ग्रिपर्स के किफायती विकल्प के रूप में स्थापित, यह लागत-संवेदनशील प्रकाश और मध्यम लोड अनुप्रयोगों के लिए उपयुक्त है। लीवर जोड़ों पर समय-समय पर ग्रीस के रखरखाव की सिफारिश की जाती है। 3C प्लास्टिक भागों, लघु मुद्रांकित हार्डवेयर और छोटे पैकेजिंग घटकों की उच्च-आवृत्ति हैंडलिंग के लिए व्यापक रूप से उपयोग किया जाता है। लगातार भारी ऑफसेट भार या अति-उच्च परिशुद्धता असेंबली आवश्यकताओं वाली स्थितियों के लिए अनुशंसित नहीं है।

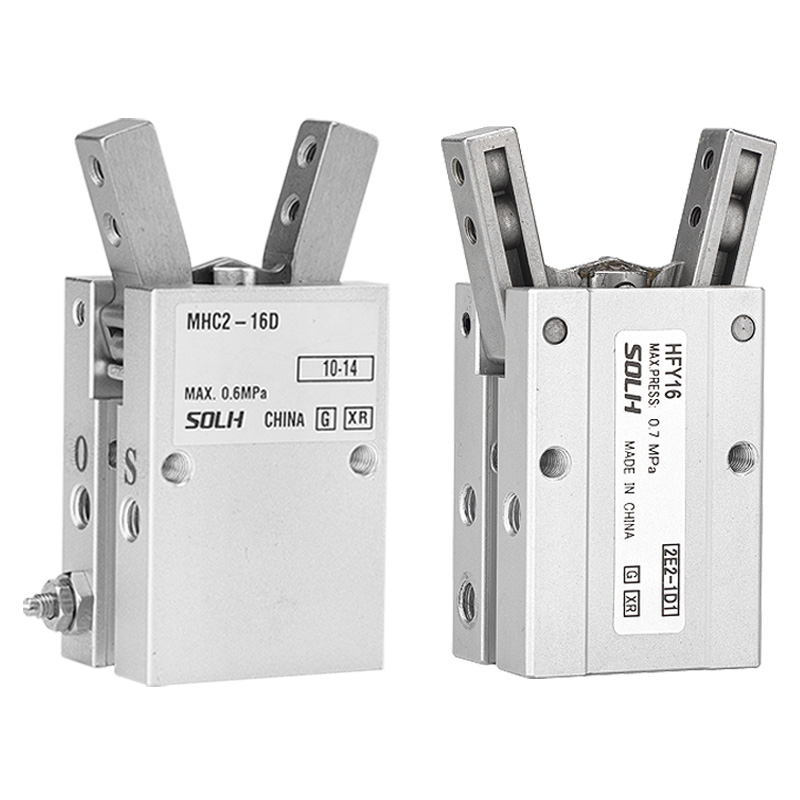

एसओएलएच एचएफवाई वाई-प्रकार पिवट स्विंग न्यूमेटिक ग्रिपर एसएमसी एमएचसी2 के लिए एक लागत प्रभावी विनिमेय विकल्प के रूप में कार्य करता है। लीवर टॉर्क प्रवर्धन के साथ एकल पिस्टन धुरी लिंकेज द्वारा संचालित। दो वेरिएंट पेश किए गए हैं: डबल एक्टिंग एचएफवाई और सिंगल एक्टिंग सामान्य रूप से ओपन एचएफटीवाई। स्विंग रेंज +30°/-10° तक पहुंचती है और कुल प्रभावी स्विंग कोण 40° के आसपास होता है। अंतर्निर्मित समायोज्य थ्रॉटल वाल्व खोलने और बंद करने के लिए स्वतंत्र गति विनियमन को सक्षम करते हैं, और दोहराने की स्थिति सटीकता ±0.02 मिमी प्राप्त करती है। बोर का आकार 6/10/16/20/25/32 मिमी है। तीन माउंटिंग सतहें (नीचे, साइड, पीछे) उपलब्ध हैं। अंतर्निहित चुंबकीय रिंग सीमा सिग्नल फीडबैक के लिए CMSH और DS1-G चुंबकीय स्विच के साथ संगत हैं। यह सीमित इंस्टॉलेशन स्थान और उच्च-आवृत्ति प्रकाश-लोड हैंडलिंग स्थितियों के तहत गोल, घुमावदार और अनियमित लघु भागों की बाहरी रैपिंग ग्रिपिंग के लिए आदर्श है। चयन के दौरान, ध्यान दें कि विस्तारित जबड़े के ओवरहैंग के साथ क्लैम्पिंग टॉर्क कम हो जाता है; लोड सत्यापन के लिए सुरक्षा कारक ≥1.5 आवश्यक है। मूल एमएचसी2 की तुलना में, एचएफवाई में थोड़ा संकीर्ण स्विंग कोण है, फिर भी यह बेहतर लागत प्रदर्शन के साथ तीन-तरफा माउंटिंग का समर्थन करता है। यदि व्यापक स्विंग रेंज या पावर-ऑफ सामान्य रूप से बंद होल्डिंग फ़ंक्शन की आवश्यकता होती है तो मूल एमएचसी2 की सिफारिश की जाती है।

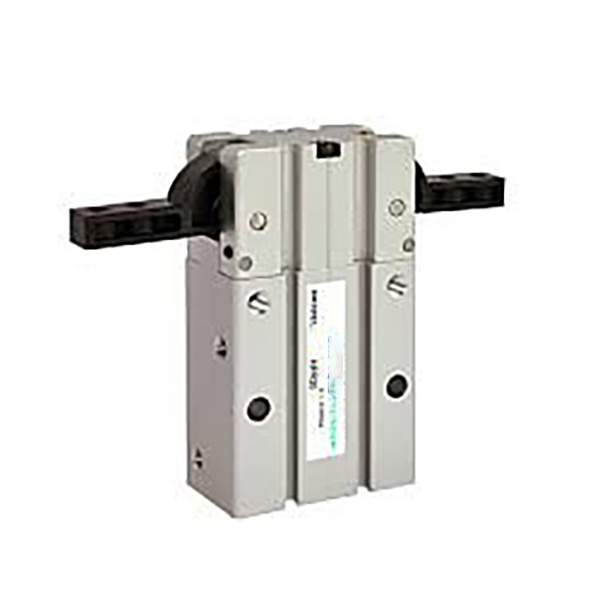

SOLH HFR पिवट-लिंकेज 180° वाइड-ओपनिंग न्यूमेटिक ग्रिपर जबड़ों को घुमाने के लिए पिस्टन लिंकेज द्वारा संचालित होता है। अधिकतम निकासी प्रदान करने और पिक-एंड-प्लेस के दौरान यांत्रिक हस्तक्षेप को खत्म करने के लिए प्रत्येक जबड़ा 90 डिग्री तक घूमता है, जब पूरी तरह से खोला जाता है तो एक सीधी रेखा बनती है। बोर का आकार पूरी तरह से दोहरे अभिनय डिजाइन के साथ 10/16/20/25/32 मिमी को कवर करता है। -2°~-5° ओवरक्लोज़ कोण स्थिर क्लैंपिंग सुनिश्चित करता है। तीन माउंटिंग सतहें (साइड, बॉटम, रियर) उपलब्ध हैं; आधार पर पिन छेद लगाने से असेंबली सटीकता में सुधार होता है, और प्रत्यय-एन थ्रू-होल माउंटिंग वैकल्पिक है। सभी मॉडल सीएमएसएच चुंबकीय स्विच के साथ संगत अंतर्निहित स्थायी चुंबक और सेंसर खांचे के साथ आते हैं। अनुकूलित धूल-रोधी जबड़े की संरचना और घर्षण-रोधी धातु विभाजक मध्यम धूल भरे कार्यशाला वातावरण के लिए 5 मिलियन चक्र से अधिक सेवा जीवन प्रदान करते हैं। डीप-कैविटी वर्कपीस, बड़े प्लास्टिक हाउसिंग और बॉक्स सामग्री की पकड़ और टर्नओवर के लिए व्यापक रूप से उपयोग किया जाता है। यदि अत्यधिक बचाव निकासी अनावश्यक है तो मध्यम-लोड अनुप्रयोगों के लिए MHW2 गियर-चालित स्विंग ग्रिपर पर विचार किया जा सकता है। टॉर्क गणना के दौरान न्यूनतम 30% सुरक्षा मार्जिन आरक्षित किया जाना चाहिए; विस्तारित जबड़े का ओवरहैंग प्रभावी क्लैम्पिंग टॉर्क को काफी कम कर देता है।

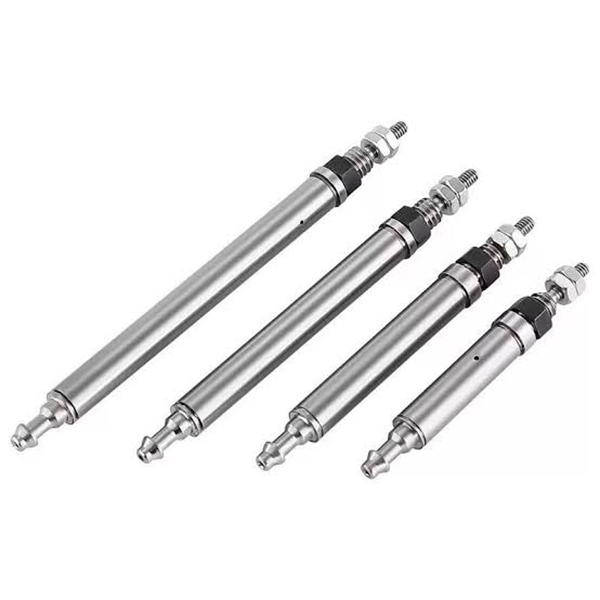

SOLH CJ1 अल्ट्रा-मिनिएचर पिन न्यूमेटिक सिलेंडर समकक्ष एसएमसी मॉडल के साथ विनिमेय है, जो φ2.5 और φ4 बोर आकार में पेश किया गया है। φ2.5 केवल सिंगल एक्टिंग स्प्रिंग रिटर्न है, जबकि φ4 सिंगल एक्टिंग और डबल एक्टिंग दोनों संस्करणों का समर्थन करता है। पतला और बेहद हल्का (2~3.5 ग्राम), इसमें त्वरित प्रतिक्रिया के लिए कोई अंतर्निहित कुशन नहीं है। टयूबिंग लेआउट को सुविधाजनक बनाने के लिए रॉड-साइड एयर पोर्ट को ±90° घुमाया जा सकता है। दोनों सिरों पर बाहरी धागे अतिरिक्त ब्रैकेट के बिना सीधे अक्षीय फिक्सिंग सक्षम करते हैं। यह 0.5 एमपीए पर 0.64 से 6.3 एन तक का थ्रस्ट प्रदान करता है, जो नाजुक छोटे वर्कपीस को प्रभाव क्षति से बचाने के लिए 100 ग्राम से कम सूक्ष्म भार के लिए उपयुक्त है। एनबीआर सील स्वच्छ वातावरण के लिए तेल मुक्त संचालन का समर्थन करते हैं। 3सी बटन टिकाऊपन परीक्षण, चिप इजेक्शन, माइक्रो कंपोनेंट पोजिशनिंग, सटीक उपकरण फाइन-ट्यूनिंग और चिकित्सा उपकरणों के लिए लघु एक्चुएटर्स सहित शॉर्ट-स्ट्रोक उच्च-आवृत्ति पुश-पुल कार्यों में व्यापक रूप से लागू किया जाता है। चयन के दौरान कम से कम 50% का थ्रस्ट सुरक्षा कारक अनुशंसित किया जाता है।
