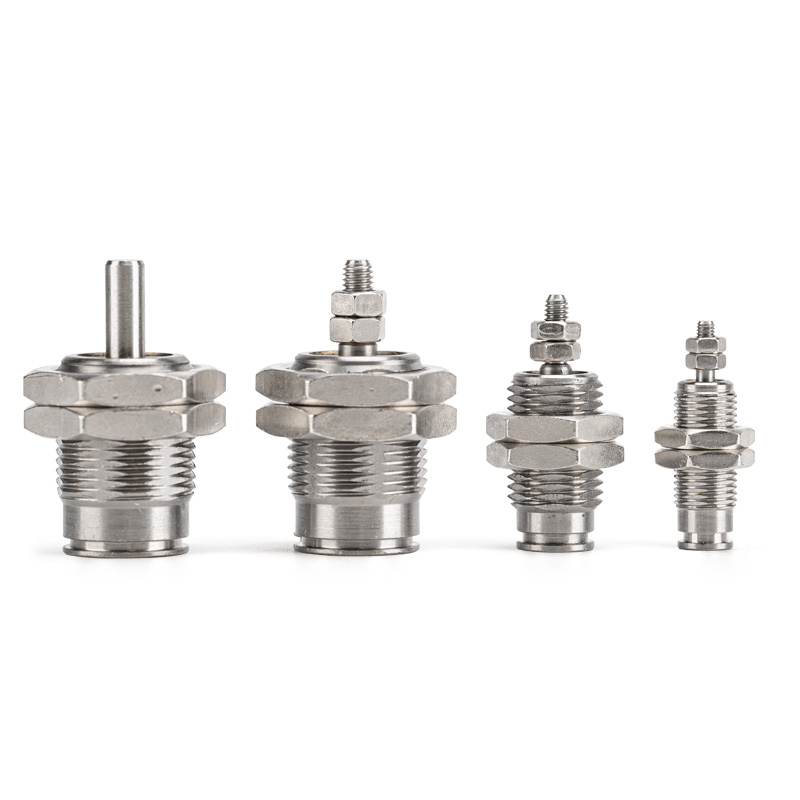

एसओएलएच सीजेपी सीरीज सिंगल एक्टिंग स्प्रिंग रिटर्न पिन सिलेंडर है। मुख्य विशेषताएं: अल्ट्रा-शॉर्ट बॉडी, न्यूनतम इंस्टॉलेशन फ़ुटप्रिंट, यूनिडायरेक्शनल थ्रस्ट और एयर कट-ऑफ पर स्वचालित स्प्रिंग रीसेट। सीमित स्थान, हल्के भार और उच्च-आवृत्ति शॉर्ट-स्ट्रोक स्टेशनों के तहत यूनिडायरेक्शनल सटीक पुश-पुल आंदोलन के लिए उपयुक्त। यह लघु एकल-दिशा ड्राइविंग अनुप्रयोगों के लिए एक क्लासिक मॉडल है।
- ड्राइव मोड: सिंगल एक्टिंग (स्प्रिंग रिटर्न)। हवा की आपूर्ति होने पर विस्तार करें; सुरक्षित संचालन के लिए हवा के दबाव के बिना स्प्रिंग द्वारा स्वचालित रूप से वापस लेना।
- बोर का आकार: Ø4 / 6 / 10 / 16 मिमी, माइक्रो से लाइट पेलोड रेंज (0.1 ~ 3 किग्रा) को कवर करें।
- संरचना: हार्ड एनोडाइज्ड पीतल बॉडी, स्टेनलेस स्टील पिस्टन रॉड, कोई अंतर्निहित कुशन नहीं। अतिरिक्त संक्षिप्त रूपरेखा, उपकरण के अंदर पैनल माउंटिंग या फ्लश एम्बेडिंग के लिए उपलब्ध है।
- माउंट प्रकार: दो मुख्य विन्यास - पैनल माउंट (बी) और फ्लश माउंट (एस)।
-- सामग्री और सीलिंग: पीतल आवास + एनबीआर सील, तेल मुक्त संचालन, स्वच्छ और थोड़ा तैलीय वातावरण के साथ संगत। यांत्रिक सेवा जीवन ≥3 मिलियन चक्र।
- सेंसर विकल्प: अंतर्निर्मित चुंबकीय रिंग के साथ सीडीजेपी संस्करण, विस्तारित स्थिति का पता लगाने के लिए एक चुंबकीय स्विच का समर्थन करता है।
1. मॉडल उदाहरण：CJPB6-10
|
खंड |
कोड |
परिभाषा |
| सीजेपी/सीडीजेपी |
शृंखला |
कोड सीजेपी = चुंबकीय रिंग के बिना सीडीजेपी = अंतर्निर्मित चुंबकीय वलय |
| बी/एस |
माउंट स्टाइल |
बी = पैनल माउंट एस = फ्लश एम्बेडेड माउंट |
|
6 |
बोर का आकार (मिमी) |
O4 / 6 / 10 / 16 |
|
10 |
मानक स्ट्रोक (मिमी) |
5/10/15 |
| एच 4 |
ट्यूबिंग विकल्प |
H4 = OD4 PU ट्यूबिंग के लिए फ़िट (वैकल्पिक प्रत्यय) |
2. मानक आदेश संदर्भ उदाहरण
-- सीजेपीबी4-5: बोर 4, स्ट्रोक 5, पैनल माउंट, कोई चुंबकीय रिंग नहीं
-- CDJPS10-15：बोर 10, स्ट्रोक 15, फ्लश एंबेडेड माउंट, अंतर्निर्मित चुंबक
- CJPB6-10H4: बोर 6, स्ट्रोक 10, पैनल माउंट, OD4 पुश-इन कनेक्शन
|
पैरामीटर आइटम |
O4 |
O6 |
Ø10 |
Ø16 |
| बोर (मिमी) |
4 | 6 | 10 | 16 |
| मानक स्ट्रोक (मिमी) |
5/10/15 |
5/10/15 |
5/10/15 |
5/10/15 |
| परिचालन दबाव (एमपीए) |
0.3~0.7 |
0.2~0.7 |
0.15~0.7 |
0.15~0.7 |
| जोर बढ़ाएँ @0.5MPa (एन) |
3.0 |
7.1 |
19.6 |
48.2 |
| स्प्रिंग रिटर्न फोर्स (एन) |
1.0 |
2.5 |
5.0 |
9.8 |
| पिस्टन गति (मिमी/सेकेंड) |
50~500 (कोई अंतर्निर्मित कुशन नहीं) |
|
|
|
| परिवेश का तापमान |
-10 ~ +70℃ (पाइपिंग के अंदर कोई आइसिंग नहीं) |
|
|
|
| लगभग। शुद्ध वजन (जी) |
~6 |
~10 |
~22 |
~45 |
| वायु कनेक्शन |
OD4 PU ट्यूबिंग के लिए डायरेक्ट पुश-इन फिटिंग |
|
|
|
1. अल्ट्रा-कॉम्पैक्ट आउटलाइन इंस्टॉलेशन स्थान बचाता है
- अतिरिक्त छोटी बॉडी मशीनरी या पैनल माउंटिंग के अंदर फ्लश एम्बेडिंग का समर्थन करती है, मानक सिलेंडर की तुलना में 50% तक की जगह घेरती है, जो बेहद सीमित स्टेशनों के लिए आदर्श है।
2. पावर-ऑफ रीसेट के साथ यूनिडायरेक्शनल थ्रस्ट
- वायु आपूर्ति बंद होते ही स्प्रिंग रिट्रैक्शन सक्रिय हो जाता है। क्लैम्पिंग, इजेक्शन और स्टॉप पोजिशनिंग यूनिडायरेक्शनल मूवमेंट के लिए सुरक्षित।
3. तेज़ प्रतिक्रिया और स्थिर उच्च-आवृत्ति संचालन
- कुशन-मुक्त कम-घर्षण सीलिंग शॉर्ट-स्ट्रोक दोहराव वाले कार्यों के लिए लगातार ≥250cpm साइकिल चलाने में सक्षम बनाती है।
4. तेल मुक्त संचालन और विस्तारित सेवा जीवन
- स्वच्छ कार्यशाला स्थितियों के लिए उपयुक्त। पीतल की बॉडी और टिकाऊ सीलिंग गारंटी ≥3 मिलियन रखरखाव-मुक्त चक्र।
5. लचीला माउंटिंग कॉन्फ़िगरेशन
- पैनल और फ्लश एंबेडेड माउंटिंग उपलब्ध; विभिन्न यांत्रिक डिज़ाइनों से मेल खाने के लिए रॉड का सिरा सपाट या गोल हो सकता है।
1. बढ़ते प्रपत्र
- पैनल माउंट (बी): उपकरण की सतह पर लगा फ्लैंज, बाहरी धक्का और खींचने की गति के लिए सुविधाजनक
- फ्लश माउंट (एस): उपकरण बोर में एम्बेडेड बॉडी, मशीनरी के अंदर अधिकतम स्थान बचाने के लिए केवल पिस्टन रॉड खुला रहता है
2. विशिष्ट अनुप्रयोग परिदृश्य
- 3सी और इलेक्ट्रॉनिक्स: माइक्रो पार्ट क्लैम्पिंग, चिप इजेक्शन, मिनिएचर जिग ड्राइव, बटन ड्यूरेबिलिटी टेस्टिंग
- सटीक उपकरण: मिनी वाल्व स्विचिंग, फाइबर पोजिशनिंग, उपकरण ठीक समायोजन, शॉर्ट-स्ट्रोक स्टॉपिंग
- सामान्य स्वचालन: उच्च-आवृत्ति लोडिंग/अनलोडिंग, लेबल छीलना, सूक्ष्म घटक स्थानांतरण, यूनिडायरेक्शनल क्लैंपिंग
- चिकित्सा उपकरण: लघु उपकरण विस्तार, सूक्ष्म द्रव प्रणोदन, सटीक पोजिशनिंग असेंबली
1. पेलोड के आधार पर बोर का चयन
-- Ø4 ≤0.3 किग्रा；Ø6=0.3~0.7 किग्रा；Ø10=0.7~2 किग्रा；Ø16=2~3 किग्रा. रिजर्व ≥50% सुरक्षा मार्जिन।
2. स्ट्रोक की पुष्टि
- मानक स्ट्रोक: 5/10/15 मिमी। छोटे स्ट्रोक अधिक स्थिर उच्च-आवृत्ति प्रदर्शन प्रदान करते हैं।
3. कॉन्फ़िगरेशन मिलान
-- स्थिति प्रतिक्रिया: विस्तारित स्थिति की निगरानी के लिए अंतर्निर्मित चुंबक प्लस एक एम9बी स्विच के साथ सीडीजेपी चुनें।
- माउंट लेआउट: आंतरिक उपकरण स्थापना के लिए फ्लश एम्बेडेड माउंट (एस); सतह असेंबली के लिए पैनल माउंट (बी)।
एसओएलएच सीजेपी सिंगल एक्टिंग स्प्रिंग रिटर्न माइक्रो पिन न्यूमेटिक सिलेंडर पैनल और फ्लश एम्बेडेड माउंटिंग विकल्पों के साथ अल्ट्रा-शॉर्ट कॉम्पैक्ट बॉडी प्रदान करता है; सीडीजेपी संस्करण चुंबकीय स्विच डिटेक्शन, यूनिडायरेक्शनल शॉर्ट-स्ट्रोक इजेक्शन के लिए आदर्श किफायती लघु एक्चुएटर, सीमित स्थान 3सी में क्लैंपिंग और पोजिशनिंग कार्यों, सटीक उपकरण और चिकित्सा स्वचालन उपकरण का समर्थन करता है।
