एयर सिलेंडर

एसओएलएच एसडीए स्क्वायर अल्ट्रा-थिन कॉम्पैक्ट सिलेंडर एक किफायती कॉम्पैक्ट न्यूमेटिक एक्ट्यूएटर है। इसकी बॉडी की लंबाई मानक टाई रॉड सिलेंडरों की केवल 1/2 ~ 1/3 है और जगह बचाने के लिए एम्बेडेड इंस्टॉलेशन का समर्थन करती है। माउंटिंग आयाम Airtac ACQ और SMC CQ2 श्रृंखला के साथ विनिमेय हैं। यह व्यापक वेरिएंट पेश करता है: डबल एक्टिंग, एसएसए/एसटीए सिंगल स्प्रिंग रिटर्न, एसडीएडी ट्विन रॉड, एसडीएजे एडजस्टेबल स्ट्रोक और एसडीएएस चुंबक से सुसज्जित मॉडल। दोनों सिरों पर अंतर्निर्मित रबर बंपर झटके को अवशोषित करते हैं और शोर को कम करते हैं। ग्रीस-संग्रहीत कम घर्षण वाली सील लंबे समय तक तेल-मुक्त संचालन को सक्षम बनाती है। बोर आकार φ12 ~ 100 मिमी, शॉर्ट-स्ट्रोक पुशिंग, क्लैम्पिंग और पोजिशनिंग के लिए उपयुक्त, अंतरिक्ष-सीमित उपकरणों के लिए लागत प्रभावी समाधान के रूप में 3 सी स्वचालन, पैकेजिंग मशीनरी और फिक्स्चर में व्यापक रूप से लागू होता है।

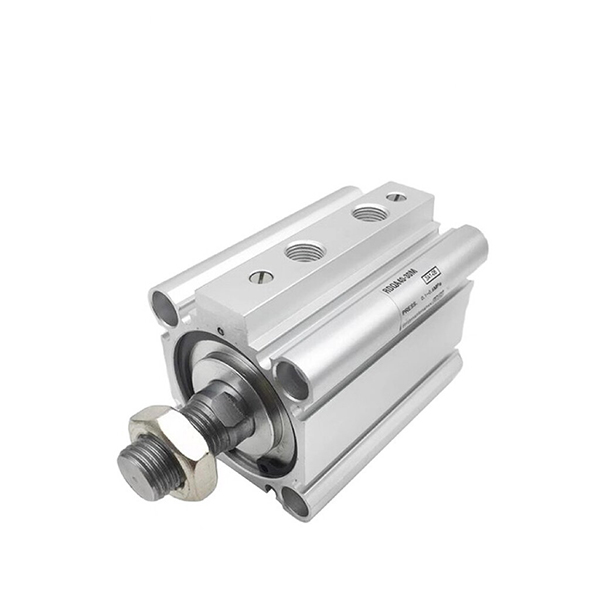

एसओएलएच आरक्यू पतला सिलेंडर एसएमसी आरक्यू/आरडीक्यू श्रृंखला के साथ विनिमेय है। यह CQ2 रबर बफर की 3 गुना ऊर्जा अवशोषण क्षमता और 50% कम ऑपरेटिंग शोर के साथ इनोवेटिव रिंगलेस बिल्ट-इन एयर कुशन संरचना को अपनाता है। अल्ट्रा-स्लिम स्क्वायर बैरल पारंपरिक एयर कुशन पतले सिलेंडरों की तुलना में 20% छोटा है, और बढ़ते आयाम सीधे अपग्रेड प्रतिस्थापन के लिए CQ2 और CQS में फिट होते हैं। वेरिएंट में गैर-चुंबकीय आरक्यू, चुंबक से सुसज्जित आरडीक्यू और वर्टिकल लोड एंटी-ड्रॉप के लिए लॉक करने योग्य आरएलक्यू शामिल हैं। 50~500मिमी/सेकेंड पर निरंतर उच्च गति पारस्परिकता के लिए उपयुक्त। बोर का आकार φ20 ~ 100 मिमी और तेल मुक्त संचालन का समर्थन करता है। उच्च-चक्र स्वचालन लोडिंग/अनलोडिंग, सटीक क्लैंपिंग और कम प्रभाव और कम शोर की आवश्यकता वाली स्थिति में व्यापक रूप से उपयोग किया जाता है।

एसओएलएच एमडी मल्टी-पोजिशन फ्री-माउंट कॉम्पैक्ट सिलेंडर किसी भी कोण पर ब्रैकेट-मुक्त इंस्टॉलेशन के लिए ब्लॉक बॉडी के छह किनारों पर टैप किए गए माउंटिंग छेद से लैस है, जो संकीर्ण, उच्च-घनत्व उपकरण लेआउट में फिट होने के लिए मानक गोल सिलेंडर की तुलना में 30% ~ 50% पतला है। पांच उप-मॉडल सभी कार्य मोड को कवर करते हैं: मानक सिंगल-रॉड डबल एक्टिंग एमडी, सिंगल-रॉड सिंगल एक्टिंग एमएसडी (स्प्रिंग एक्सटेंड) / एमटीडी (स्प्रिंग रिट्रैक्ट), एंटी-टोरसन डबल-रॉड एमडीडी, और स्ट्रोक-एडजस्टेबल डबल-रॉड एमडीजे। मानक स्ट्रोक 5~60 मिमी के साथ बोर का आकार 6 से 32 मिमी तक होता है। प्रत्येक इकाई बिल्ट-इन फ्रंट रबर बफर और चुंबकीय सेंसर के लिए डुअल साइड स्लॉट के साथ आती है; प्रत्यय-एस का मतलब सीएमएसएच/डीएमएसएच रीड स्विच के साथ संगत एकीकृत स्थायी चुंबक है। पिस्टन रॉड तेल मुक्त सुचारू संचालन के लिए एकीकृत स्व-चिकनाई झाड़ी को अपनाती है। डबल-रॉड वेरिएंट ऑफसेट लोड से पार्श्व विक्षेपण को खत्म करते हैं, जबकि एमडीजे में लचीले स्ट्रोक फाइन-ट्यूनिंग के लिए रियर एडजस्टमेंट स्क्रू की सुविधा होती है। 3सी, सेमीकंडक्टर और सामान्य छोटे स्वचालन मशीनरी में लघु जिग्स की लाइट-ड्यूटी क्लैम्पिंग, इजेक्टिंग, क्रिम्पिंग और सटीक स्थिति के लिए व्यापक रूप से लागू किया जाता है।

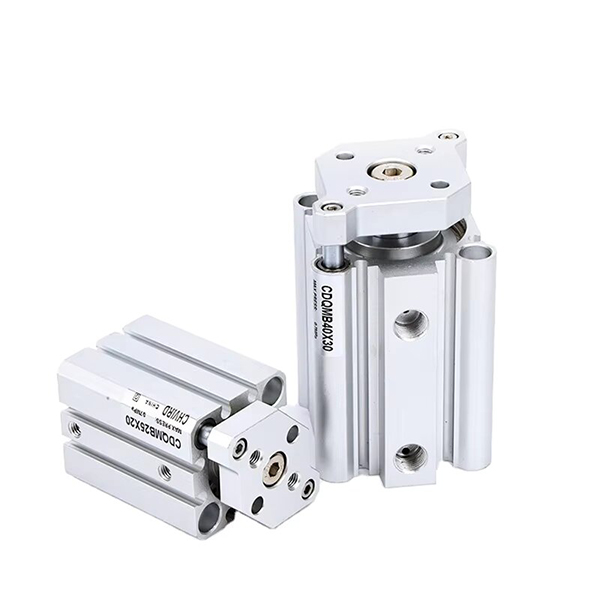

एसओएलएच सीक्यूएम उच्च-कठोरता निर्देशित पतला सिलेंडर एसएमसी सीक्यूएम/सीडीक्यूएम के साथ विनिमेय है। एकीकृत समानांतर डबल गाइड रॉड के साथ CQ2 पतली सिलेंडर संरचना पर निर्मित, यह CQ2 के समान शरीर की लंबाई बनाए रखता है और बाहरी गाइड की आवश्यकता को समाप्त करता है। इसका पार्श्व भार प्रतिरोध मानक CQ2 सिलेंडरों की तुलना में 2 ~ 4 गुना अधिक है, पिस्टन रॉड रोटेशन सहनशीलता ≤±0.2° के साथ। वेरिएंट में गैर-चुंबकीय CQM, चुंबक से सुसज्जित CDQM और CQM-XB24 लंबी सेवा जीवन मॉडल शामिल हैं। दोनों सिरों पर रबर बंपर से सुसज्जित और तेल मुक्त संचालन का समर्थन करता है। बोर आकार φ12~100मिमी, माउंटिंग आयाम CQ2/CQS के साथ संगत। इलेक्ट्रॉनिक्स असेंबली ऑटोमेशन में ऑफसेट लोड के साथ शॉर्ट-स्ट्रोक सटीक पुशिंग और फिक्स्चर क्लैंपिंग के लिए आदर्श।

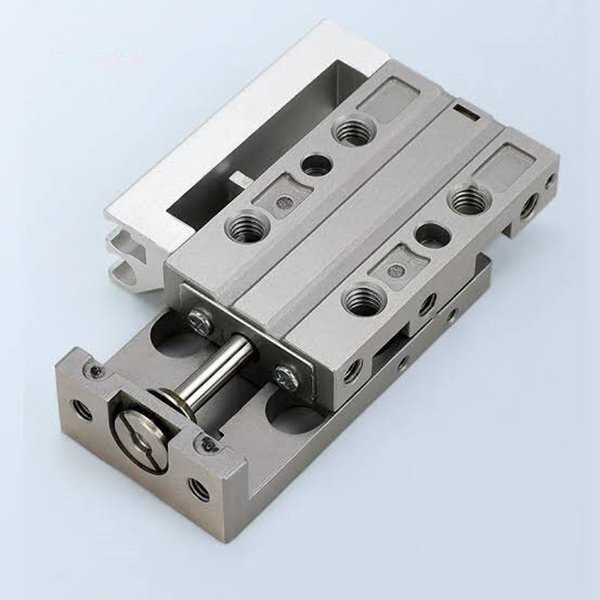

एसओएलएच एमएक्सजे अल्ट्रा-कॉम्पैक्ट उच्च परिशुद्धता वायवीय स्लाइड टेबल एसएमसी एमएक्सजे श्रृंखला के साथ विनिमेय है। एकीकृत स्टेनलेस स्टील बॉल लीनियर गाइड से सुसज्जित, यह 0.005 मिमी की समानता सटीकता और दोहराव स्थिति सटीकता ±0.01 मिमी प्राप्त करता है। अल्ट्रा-थिन लाइटवेट बॉडी ऊपर, नीचे और साइड तीन-तरफा माउंटिंग का समर्थन करती है, जो एमएक्सक्यू स्लाइड टेबल से 30% ~ 50% छोटी है। बोर का आकार φ4.5~16मिमी, डुअल-एंड रबर बफ़र्स और 0~5मिमी समायोज्य स्ट्रोक के लिए वैकल्पिक मेटल लिमिटर्स से सुसज्जित है। सममित डिजाइन पाइपिंग और सेंसर के बाएं-दाएं आदान-प्रदान को सक्षम बनाता है, जो तेल मुक्त स्वच्छ वातावरण के लिए उपयुक्त है। स्थिर उच्च-आवृत्ति शॉर्ट-स्ट्रोक मूवमेंट में सक्षम, 3सी माइक्रो हैंडलिंग, ऑप्टिकल निरीक्षण, लघु असेंबली और कॉम्पैक्ट मेडिकल ऑटोमेशन उपकरण में माइक्रोन-स्तरीय रैखिक गति के लिए व्यापक रूप से अपनाया गया।

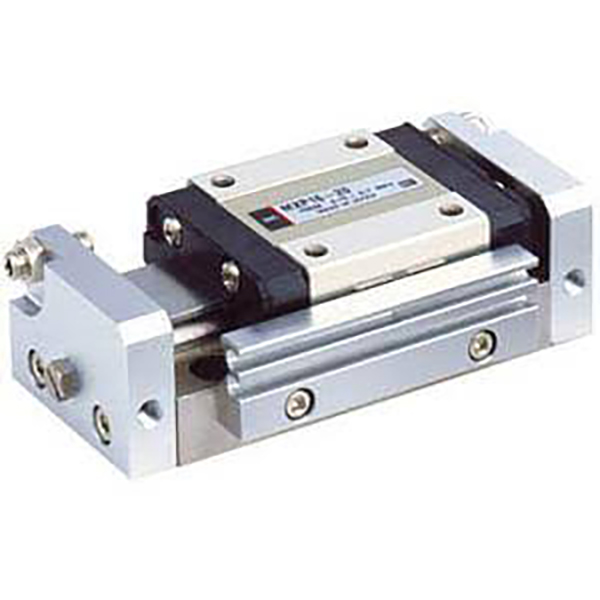

एसओएलएच एमएक्सपी अल्ट्रा-उच्च परिशुद्धता वायवीय स्लाइड टेबल एसएमसी एमएक्सपी श्रृंखला के साथ विनिमेय है। यह एकीकृत मार्टेंसिटिक स्टेनलेस स्टील बॉडी और बिल्ट-इन बॉल लीनियर गाइड को अपनाता है, जो 0.004 मिमी की यात्रा समानता, ±0.03° तक घूर्णी त्रुटि और ±0.01 मिमी दोहराने की स्थिति सटीकता प्राप्त करता है। अल्ट्रा-संकीर्ण कॉम्पैक्ट बॉडी एमएक्सजे मॉडल की तुलना में 10% ~ 20% पतली है, जो तीन-तरफा माउंटिंग और स्विचेबल अक्षीय/पार्श्व पाइपिंग का समर्थन करती है। बोर आकार φ6 ~ 16 मिमी मानक रबर बफ़र्स, वैकल्पिक धातु लिमिटर्स और φ8 और उससे ऊपर के लिए उपलब्ध हाइड्रोलिक बफ़र्स से सुसज्जित है। यह तेल मुक्त स्वच्छ वातावरण और स्थिर उच्च आवृत्ति पारस्परिकता का समर्थन करता है। ऑप्टिकल निरीक्षण, चिप बॉन्डिंग, माइक्रो कंपोनेंट असेंबली और प्रीमियम मेडिकल उपकरण जैसे सख्त गति परिशुद्धता की आवश्यकता वाले सीमित-स्थान स्वचालन स्टेशनों के लिए आदर्श।

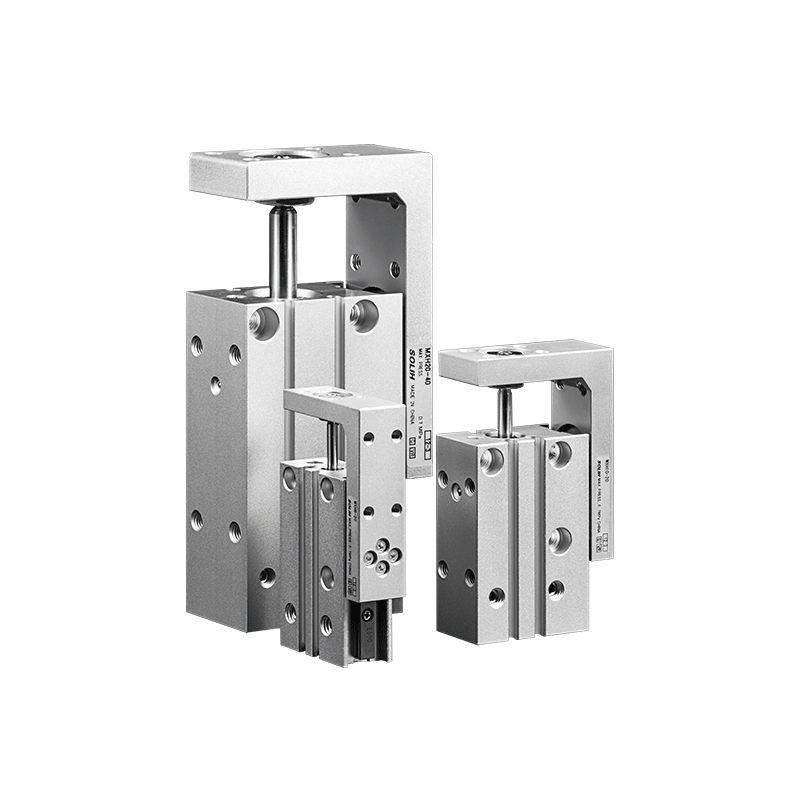

एसओएलएच एमएक्सएच संकीर्ण कॉम्पैक्ट वायवीय स्लाइड टेबल एसएमसी एमएक्सएच श्रृंखला के साथ विनिमेय है। दोहरी पिस्टन द्वारा संचालित और सर्कुलेटिंग बॉल गाइड रेल से सुसज्जित, यह घने साइड-बाय-साइड लेआउट के लिए उपयुक्त अल्ट्रा-संकीर्ण बॉडी को अपनाता है। इसमें पारंपरिक एमएक्सयू स्लाइड्स के लगभग 6 गुना स्वीकार्य टॉर्क, रिपीट पोजिशनिंग सटीकता ±0.02 मिमी और 60 मिमी तक अधिकतम मानक स्ट्रोक के साथ उत्कृष्ट एंटी-ऑफसेट और एंटी-टोरसन क्षमता है। 4-दिशा माउंटिंग और 3-साइड पाइपिंग का समर्थन करते हुए, यह विभिन्न चुंबकीय स्विच, डुअल-एंड रबर बफ़र्स के साथ संगत अंतर्निहित चुंबक के साथ आता है और निरंतर तेल-मुक्त संचालन को सक्षम बनाता है। बोर आकार φ6 ~ 20 मिमी, अंतरिक्ष-सीमित स्वचालन उपकरण में कैंटिलीवर या एकतरफा लोड के तहत 3 सी घटकों और छोटे प्लास्टिक भागों के मध्यम-सटीक लंबे-स्ट्रोक उच्च-आवृत्ति हस्तांतरण के लिए व्यापक रूप से उपयोग किया जाता है।

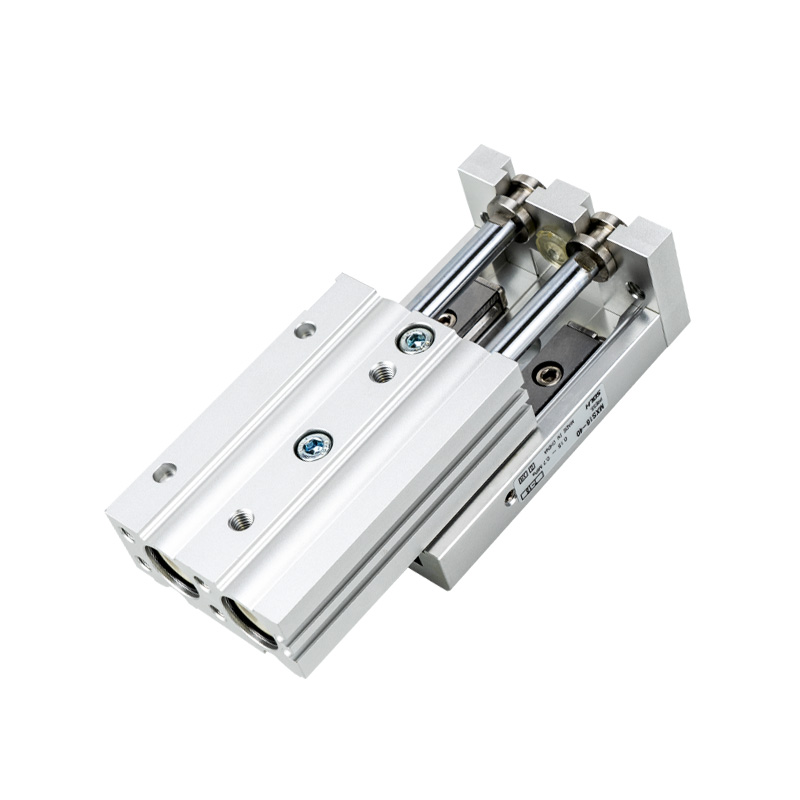

एसओएलएच एमएक्सएस उच्च-कठोरता एकीकृत वायवीय स्लाइड टेबल एसएमसी एमएक्सएस श्रृंखला के साथ पूरी तरह से विनिमेय है। यह शून्य-क्लीयरेंस मूवमेंट के लिए डुअल-पिस्टन ड्राइविंग और प्रीलोडेड क्रॉस रोलर गाइड रेल्स को अपनाता है, जो समान बोर के साथ सिंगल-सिलेंडर स्लाइड्स का दोगुना जोर देता है और ±0.01 मिमी तक रिपीट पोजिशनिंग सटीकता प्रदान करता है। अल्ट्रा-थिन एकीकृत संरचना स्प्लिट सिलेंडर प्लस बाहरी गाइड सेट की तुलना में 30% ~ 50% इंस्टॉलेशन स्थान बचाती है। पोजिशनिंग पिन होल (नीचे, साइड और अक्षीय) के साथ तीन तरफा माउंटिंग समर्थित है। मानक स्ट्रोक 10~150 मिमी के साथ बोर आकार φ6~25 मिमी, वैकल्पिक 0~5 मिमी स्ट्रोक समायोजक। अंतर्निर्मित चुंबक चुंबकीय स्विच में फिट बैठता है और तेल मुक्त संचालन को सक्षम बनाता है। सेमीकंडक्टर, 3C परिशुद्धता असेंबली और ऑप्टिकल घटक संरेखण स्टेशनों में उच्च कठोरता, उच्च परिशुद्धता रैखिक स्थानांतरण के लिए व्यापक रूप से उपयोग किया जाता है।

एसओएलएच एमएक्सक्यू किफायती वायवीय स्लाइड टेबल एसएमसी एमएक्सक्यू श्रृंखला के साथ विनिमेय है। यह डुअल-पिस्टन ड्राइविंग और नॉन-प्रीलोडेड रीसर्क्युलेटिंग बॉल गाइड रेल को अपनाता है, जिसे एमएक्सएस की तुलना में कम ऊंचाई और हल्के वजन के साथ एक अल्ट्रा-थिन लाइटवेट एकीकृत इकाई के रूप में बनाया गया है, जो ±0.02 मिमी की रिपीट पोजिशनिंग सटीकता प्राप्त करता है। पोजिशनिंग पिन होल (नीचे, साइड और अक्षीय) के साथ तीन तरफा माउंटिंग उपलब्ध है। बोर आकार φ6~25मिमी, मानक स्ट्रोक 10~150मिमी, वैकल्पिक 0~5मिमी स्ट्रोक समायोजक। अंतर्निर्मित चुंबक चुंबकीय स्विच में फिट बैठता है और तेल मुक्त संचालन का समर्थन करता है। एक लागत प्रभावी बुनियादी रैखिक एक्ट्यूएटर के रूप में, यह बजट-संवेदनशील परियोजनाओं में फिट बैठता है और छोटे इलेक्ट्रॉनिक और प्लास्टिक भागों और मानक-सटीक स्वचालित असेंबली लाइनों के हल्के-लोड उच्च-आवृत्ति हस्तांतरण के लिए व्यापक रूप से उपयोग किया जाता है।
