ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

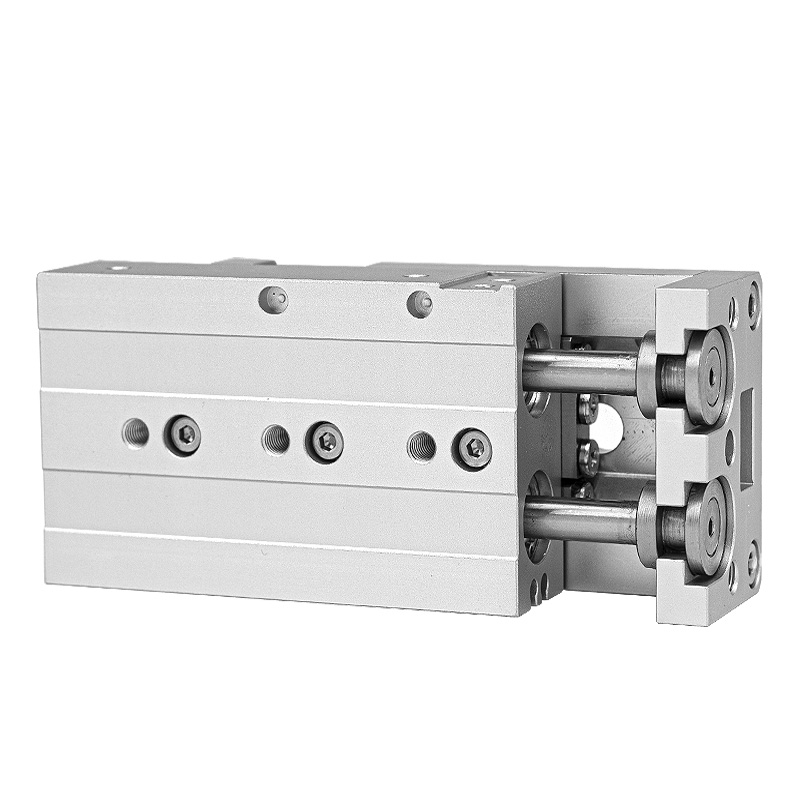

एसओएलएच एचएलएस / एचएलएसएल श्रृंखला ट्विन-शाफ्ट प्रिसिजन स्लाइड सिलेंडर कोर मार्गदर्शक घटक के रूप में क्रॉस रोलर लीनियर गाइड को अपनाता है। एचएलक्यू रीसर्क्युलेटिंग बॉल स्लाइड सिलेंडरों की तुलना में, यह कहीं अधिक कठोरता, बेहतर रिपीट पोजिशनिंग सटीकता और सनकी साइड लोड के लिए मजबूत प्रतिरोध, भारी-लोड, अल्ट्रा-प्रिसिजन असेंबली और पोजिशनिंग ऑटोमेशन प्रक्रियाओं से पूरी तरह मेल खाता है।
- एचएलएस मानक प्रकार: स्लाइड कैरिज के एक तरफ सिलेंडर बॉडी स्थापित, समग्र चौड़ाई कॉम्पैक्ट। स्पष्ट विलक्षण ऑफसेट लोड के बिना सीमित स्थापना स्थान, मध्यम-छोटी लोड स्थितियों के लिए उपयुक्त।
- एचएलएसएल सममित प्रकार: सिलेंडर दो समानांतर क्रॉस रोलर गाइड, समान बल वितरण, काफी बढ़ी हुई कठोरता और भारी भार क्षमता के बीच केंद्रित है। भारी भार, विलक्षण भार और अति-उच्च परिशुद्धता वाले कार्य परिदृश्यों के लिए पहली पसंद।
|
पैरामीटर आइटम |
विशिष्टता विवरण |
| मार्गदर्शक तंत्र |
क्रॉस रोलर रैखिक गाइड (लाइन संपर्क रोलर प्रकार) |
| ऑपरेशन प्रकार |
दोहरा अभिनय प्रत्युत्तरकारी |
| बोर आकार (मिमी) |
6, 8, 12, 16, 20, 25 |
| मानक स्ट्रोक विकल्प (मिमी) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| ऑपरेटिंग दबाव रेंज |
0.15 ~ 0.7 एमपीए |
| सबूत परीक्षण दबाव |
1.2 एमपीए |
| परिचालन तापमान |
-20℃ ~ 70℃ (कोई आंतरिक आइसिंग नहीं) |
| पिस्टन यात्रा गति |
50 ~ 500 मिमी/सेकेंड |
| स्ट्रोक सहनशीलता |
स्ट्रोक ≤100 मिमी: +1.0 मिमी; स्ट्रोक> 100 मिमी: +1.5 मिमी |
| एयर पोर्ट थ्रेड स्पेक |
बोर 6/8/12: एम5×0.8; बोर 16/20/25: पीटी1/8 |
| चुंबकीय अंगूठी |
मानक (प्रत्यय एस) के रूप में निर्मित, सीएमएसएच/डीएमएसएच चुंबकीय रीड स्विच के साथ संगत |

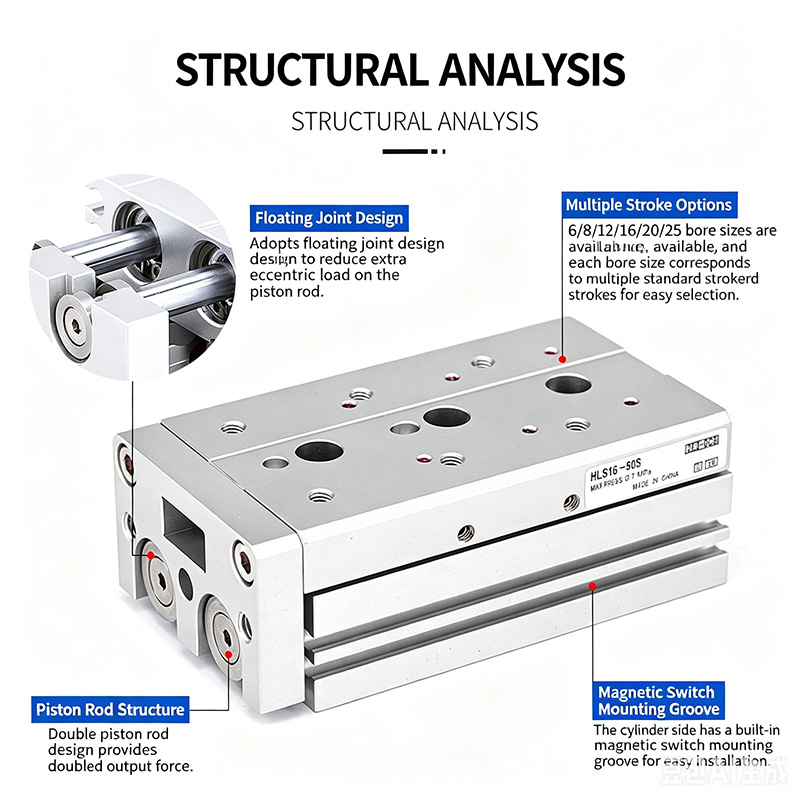

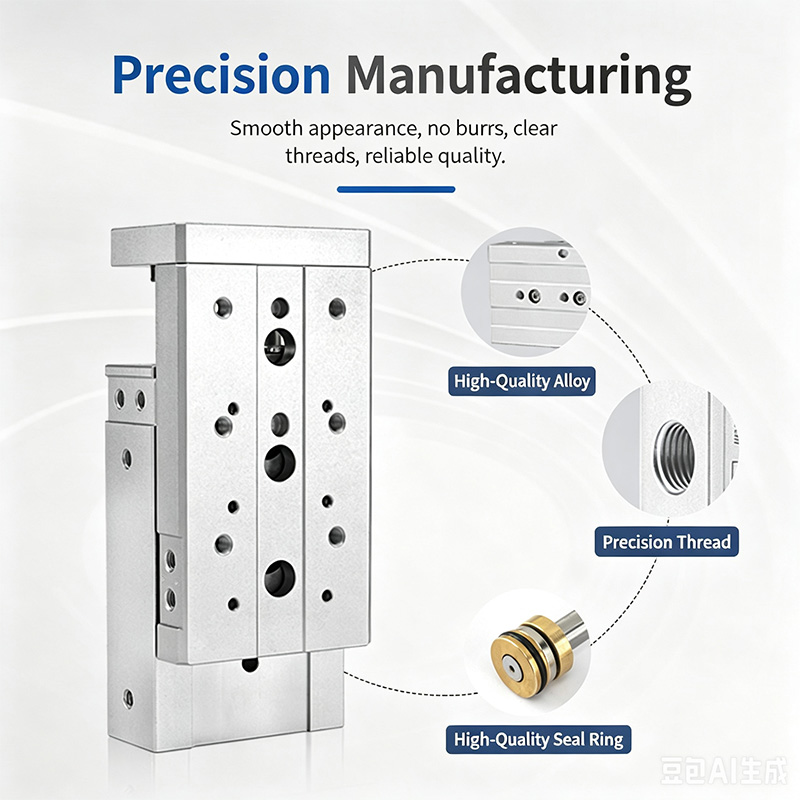

1. क्रॉस रोलर लीनियर गाइड (रोलर लाइन संपर्क डिजाइन)
- लाइन संपर्क असर संरचना अत्यधिक कठोरता, उत्कृष्ट सीधापन और एंटी-रोटेशन परिशुद्धता, मजबूत प्रभाव प्रतिरोध और भारी भार के तहत स्थिर संचालन प्रदान करती है। अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूथ मूवमेंट और विस्तारित सेवा चक्र के साथ एकीकृत वन-पीस गाइड कैरिज डिज़ाइन।
2. बिल्ट-इन फ्लोटिंग जॉइंट
- पिस्टन रॉड और स्लाइड प्लेटफॉर्म के बीच इलास्टिक फ्लोटिंग कनेक्शन पार्श्व बल और विलक्षण टॉर्क को ऑफसेट करता है, पिस्टन रॉड विक्षेपण और अधिभार क्षति से बचाता है।
3. जुड़वां समानांतर पिस्टन छड़ें
- डबल थ्रस्ट आउटपुट, उत्कृष्ट एंटी-टोरसन प्रदर्शन, लोडेड स्थिति के तहत उच्च स्थिति सटीकता बनाए रखता है।
4. मल्टी-डायरेक्शनल यूनिवर्सल माउंटिंग
- 3-दिशा स्थापना के लिए नीचे, सामने और किनारे की सतहों पर मशीनीकृत टैप किए गए माउंटिंग छेद; तेजी से सटीक स्थिति के लिए आधार पर पूर्व-मशीनित पिन छेद का सटीक पता लगाना।
5. 3-साइड टूलींग माउंट सतहें
- स्लाइड टॉप और फ्रंट फेस पर टैप किए गए फिक्स्चर माउंटिंग छेद, दोहराने योग्य जिग पोजिशनिंग सटीकता की गारंटी के लिए स्लाइडर टॉप प्लेन पर पिन छेद का पता लगाना।
6. प्री-मशीनीकृत सेंसर इंस्टालेशन ग्रूव्स
-- चुंबकीय स्विचों की लचीली स्थापना और स्थिति समायोजन के लिए सिलेंडर की तरफ मानक स्लाइडिंग स्लॉट।
7. विविधीकृत बफर और सीमा स्टॉप विकल्प
- फिक्स्ड एयर बफर, एडजस्टेबल एयर बफर (ए/एएस/एएफ), हाइड्रोलिक शॉक एब्जॉर्बर बफर (बी/बीएफ) और मल्टीपल एक्सटर्नल मैकेनिकल लिमिट स्टॉप ब्लॉक वैकल्पिक संयोजन हैं।

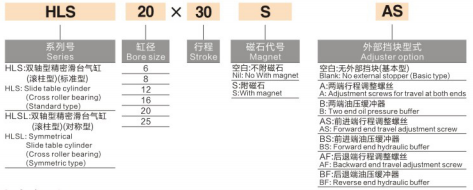

1. उदाहरण मॉडल: HLS20×30SAS
- एचएलएस = मानक साइड सिलेंडर श्रृंखला; एचएलएसएल = सममित केंद्रित उच्च-कठोरता श्रृंखला
--20 = सिलेंडर बोर व्यास (मिमी)
-- 30 = रेटेड स्ट्रोक लंबाई (मिमी)
- एस = अंतर्निहित स्थायी चुंबकीय रिंग (मानक फ़ैक्टरी कॉन्फ़िगरेशन)
- ए = दोनों सिरों पर एडजस्टेबल एयर बफर
एएस = एडजस्टेबल एयर बफर केवल फॉरवर्ड स्ट्रोक एंड पर
एएफ = केवल रिटर्न स्ट्रोक एंड पर एडजस्टेबल एयर बफर
- बी = दोनों सिरों पर हाइड्रोलिक तेल बफर
बीएफ = हाइड्रोलिक ऑयल बफर केवल रिटर्न स्ट्रोक एंड पर
| बोर (मिमी) |
पुश/पुल प्रभावी क्षेत्र (मिमी²) |
0.2 एमपीए |
0.4MPa |
0.6MPa |
0.7 एमपीए |
|
6 |
पुश:42 / पुल:57 |
8/11 |
17 /23 |
25 /34 |
29 / 40 |
|
8 |
पुश:75 / पुल:101 |
15 /20 |
30 / 40 |
45 / 61 |
53 /71 |
|
12 |
पुश:170 / पुल:226 |
34 /45 |
68 /90 |
102/136 |
119 /158 |
|
16 |
पुश:302 / पुल:402 |
60 / 80 |
121 /161 |
181 /241 |
211 /281 |
|
20 |
पुश:491 / पुल:628 |
98 /126 |
196 /251 |
295 /377 |
344 /440 |
|
25 |
पुश:767 / पुल:982 |
153/196 |
307/393 |
460 /589 |
537/687 |
1. चयन सुझाव
- एचएलएस मानक मॉडल: कॉम्पैक्ट इंस्टॉलेशन स्पेस, मध्यम-छोटा लोड, कोई स्पष्ट विलक्षण ऑफसेट लोड नहीं
- एचएलएसएल सममित मॉडल: भारी भार, विलक्षण साइड लोड, अल्ट्रा-उच्च कठोरता और अल्ट्रा-सटीक स्थिति आवश्यकताओं के लिए प्राथमिकता चयन
2. विशिष्ट औद्योगिक अनुप्रयोग
- सटीक असेंबली, स्वचालित पोजिशनिंग, वायवीय क्लैंपिंग और वर्कपीस ट्रांसफर स्टेशन
- सेमीकंडक्टर और इलेक्ट्रॉनिक स्वचालन उत्पादन लाइनें
- उच्च परिशुद्धता परीक्षण निरीक्षण उपकरण, चिकित्सा स्वचालन उपकरण, मशीन उपकरण स्थिरता तंत्र
एसओएलएच एचएलएस/एचएलएसएल क्रॉस रोलर ट्विन-शाफ्ट स्लाइड सिलेंडर दोहरे मानक/सममित वेरिएंट के साथ उच्च-कठोरता लाइन-संपर्क क्रॉस रोलर गाइड को अपनाता है, जो वैकल्पिक वायु/हाइड्रोलिक बफर और एंटी-एक्सेंट्रिक फ्लोटिंग संयुक्त डिजाइन, सेमीकंडक्टर, चिकित्सा और उच्च-लोड सटीक स्वचालन उपकरण के लिए प्रीमियम हेवी-ड्यूटी अल्ट्रा-प्रिसिजन लीनियर एक्चुएटर से सुसज्जित है।
