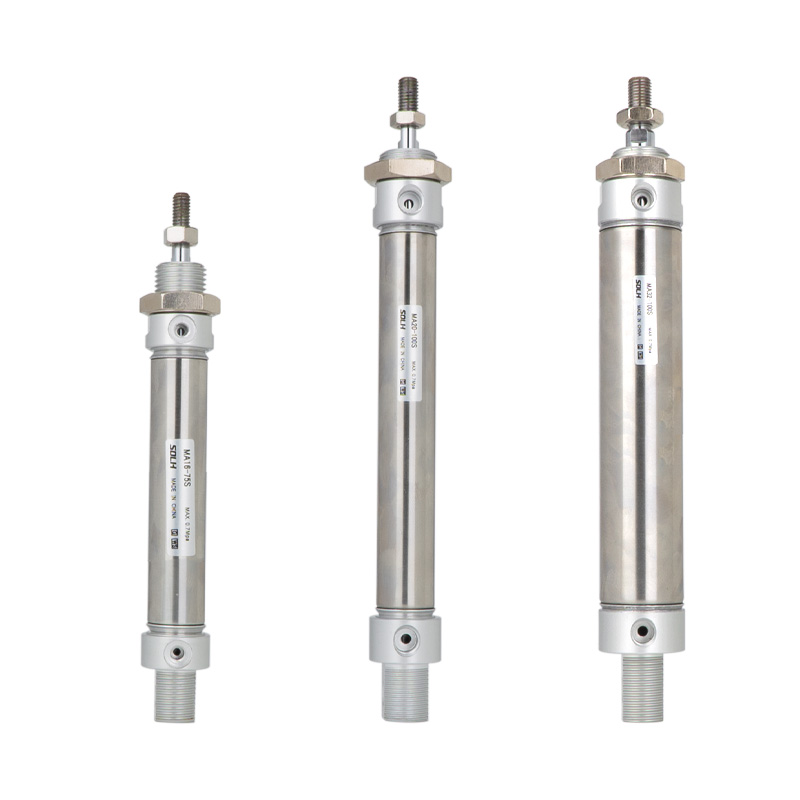

SOLH MA श्रृंखला किफायती स्टेनलेस स्टील मिनी सिलेंडर, बोर आकार φ16/20/25/32/40/50/63 मिमी। एसएमसी सीएम2/सीएम3 श्रृंखला के साथ विनिमेय। उच्च लागत प्रदर्शन, परिपक्व संरचना, सार्वभौमिक बढ़ते आयाम और संक्षारण प्रतिरोध। हल्के और मध्यम भार, बजट-संवेदनशील, स्वच्छ या आर्द्र कामकाजी परिस्थितियों के लिए हल्के उद्योग, इलेक्ट्रॉनिक्स, पैकेजिंग, भोजन और छोटे स्वचालन उपकरणों में व्यापक रूप से लागू किया जाता है।
1. मानक: एंटरप्राइज आंतरिक मानक, एसएमसी सीएम2/सीएम3 के साथ अत्यधिक विनिमेय।
2. सामग्री: 304 स्टेनलेस स्टील बैरल और पिस्टन रॉड, एल्यूमीनियम मिश्र धातु अंत टोपियां, आर्द्र, कमजोर एसिड, कमजोर क्षार और स्वच्छ वातावरण के लिए जंग प्रतिरोधी।
3. संरचना: रोल-क्रिम्प्ड एंड कैप और बैरल कनेक्शन, स्थिर संरचना और प्रतिस्पर्धी लागत, आसान रखरखाव के लिए सीधे बेलनाकार आकार।
4. ऑपरेशन वेरिएंट
- एमए डबल एक्टिंग: दोनों सिरों पर वायु आपूर्ति, सबसे सामान्य मानक मॉडल
- एमएसए सिंगल एक्टिंग स्प्रिंग एक्सटेंड: हवा बंद होने पर स्वचालित रूप से एक्सटेंड होता है
- एमटीए सिंगल एक्टिंग स्प्रिंग रिटर्न: एयर कट होने पर स्वचालित रूप से वापस आ जाता है
- एमएडी डबल रॉड: रॉड दोनों तरफ विस्तारित, समकालिक गति, दोगुना प्रभावी स्ट्रोक
- एमएजे एडजस्टेबल स्ट्रोक: सटीक स्थिति के लिए फाइन स्ट्रोक एडजस्टमेंट के साथ डबल एक्टिंग
5. कुशन: मानक रबर विरोधी टक्कर पैड; उच्च गति गति के तहत प्रभाव और शोर को कम करने के लिए मैक वैकल्पिक समायोज्य एयर कुशन।
6. सीलिंग: तेल भंडारण नाली, कम स्टार्टअप दबाव, तेल मुक्त संचालन, सेवा जीवन ≥5 मिलियन चक्र के साथ विशेष द्विदिश सील।
7. स्थिति का पता लगाना: सभी मॉडलों में अंतर्निर्मित चुंबकीय रिंग (प्रत्यय एस), पिस्टन स्थिति फीडबैक के लिए एयरटीएसी सीएस1-जी या एसएमसी एम9बी चुंबकीय स्विच के साथ संगत।

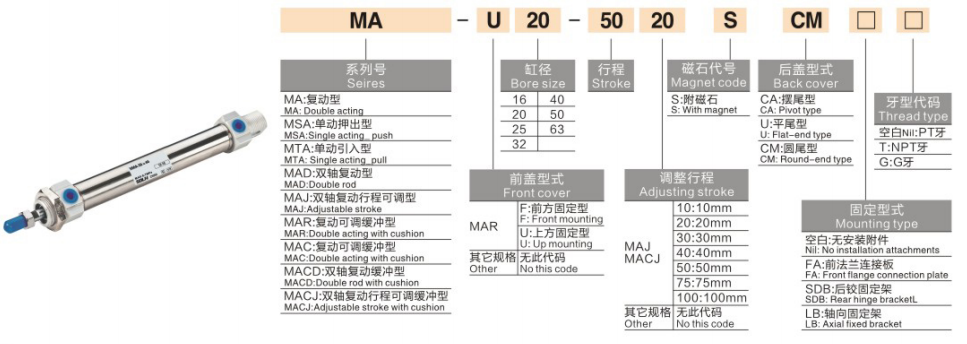

1. मॉडल उदाहरण：MA25-100S-CM-FA
|
खंड |
कोड |
परिभाषा |
| एमए/एमएसए/एमटीए/एमएडी/एमएजे |
शृंखला संस्करण |
एमए=डबल एक्टिंग एमएसए=सिंगल एक्टिंग स्प्रिंग एक्सटेंड एमटीए=सिंगल एक्टिंग स्प्रिंग रिटर्न MAD=डबल रॉड MAJ=समायोज्य स्ट्रोक |
| 16/20/25/32/40/50/63 |
बोर का आकार (मिमी) |
φ16~φ63 |
|
100 |
स्ट्रोक की लंबाई |
अधिकतम. 500 मिमी डबल अभिनय अधिकतम 100 मिमी एकल अभिनय |
|
S |
चुंबकीय अंगूठी |
अंतर्निर्मित चुंबक (मानक, अनिवार्य) |
| सीएम/सीए/यू |
रियर एंड टाइप |
सीएम=बेलनाकार पूंछ; सीए=क्लिविस पूँछ; यू=सपाट पूँछ |
| एफए/एफबी/एलबी/एसडीबी |
बढ़ते सहायक उपकरण |
एफए=सामने निकला हुआ किनारा; एफबी=रियर फ्लैंज एलबी=फुट माउंट; एसडीबी=डबल क्लीविस |
- MA32-75S-CM: बोर 32, स्ट्रोक 75, डबल एक्टिंग, बेलनाकार पूंछ, अंतर्निर्मित चुंबक
- एमटीए20-50एस-यू：बोर20, स्ट्रोक50, सिंगल एक्टिंग स्प्रिंग रिटर्न, फ्लैट टेल
-- MAJ40-100S-CA：बोर40, स्ट्रोक100, एडजस्टेबल स्ट्रोक, सेल्विस टेल
|
पैरामीटर आइटम |
विनिर्देश |
| बोर आकार |
φ16,20,25,32,40,50,63 मिमी |
| परिचालन दाब |
दोहरा अभिनय:0.1~1.0MPaएकल अभिनय:0.2~1.0MPa |
| प्रूफ का दबाव |
1.5 एमपीए |
| परिवेश का तापमान |
चुंबक सुसज्जित मॉडल के लिए -20~+70℃；-10~+60℃ |
| पिस्टन गति |
50~750 मिमी/सेकेंड |
| तकिया |
मानक रबर तकिया; मैक वैकल्पिक समायोज्य एयर कुशन |
| एयर पोर्ट थ्रेड |
पीटी1/8 (φ16/20/25/32); पीटी1/4 (φ40/50); पीटी3/8 (φ63) |
| स्नेहन |
पूर्व-ग्रीसयुक्त, तेल-मुक्त ऑपरेशन उपलब्ध है |
| स्ट्रोक सहनशीलता |
±1.5 मिमी |
1. डबल एक्टिंग एम.ए
|
बोर (मिमी) |
जोर (एन) |
खींचो बल (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. सिंगल एक्टिंग एमटीए (स्प्रिंग रिटर्न @0.5MPa)
|
बोर (मिमी) |
जोर (एन) |
स्प्रिंग रिटर्न फोर्स (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. रियर टेल और माउंटिंग विकल्प
- सीएम बेलनाकार पूंछ: मानक सीधी स्थापना (सर्वाधिक लोकप्रिय)
- सीए क्लीविस टेल: स्विंग मैकेनिज्म के लिए रियर हिंज
-- यू फ़्लैट टेल: सीमित अक्षीय स्थान के लिए समतल स्थापना
- एफए/एफबी फ्लैंज: फ्रंट/रियर फ्लैंज प्लेट फिक्सिंग
- एलबी फुट माउंट: साइड अक्षीय ब्रैकेट स्थापना
- एसडीबी डबल क्लीविस: स्विंग मोशन के लिए हिंग वाला कनेक्शन
2. मुख्य व्युत्पन्न संस्करण
-- एमए: अंतर्निर्मित चुंबक के साथ मानक दोहरा अभिनय
- एमएसए/एमटीए: सिंगल एक्टिंग स्प्रिंग एक्सटेंड/स्प्रिंग रिटर्न
- पागल: डबल रॉड डबल अभिनय
-- एमएजे: एडजस्टेबल स्ट्रोक डबल एक्टिंग
-- मैक: एडजस्टेबल एयर कुशन के साथ डबल एक्टिंग
1.बोर चयन: आवश्यक जोर और क्षैतिज भार की गणना करें, आरक्षित ≥50% सुरक्षा मार्जिन; हल्के और मध्यम भार और लागत-संवेदनशील परियोजनाओं के लिए एमए को प्राथमिकता से चुनें।
2.स्ट्रोक पुष्टिकरण: अतिरिक्त 10~20 मिमी यात्रा मार्जिन जोड़ें; अधिकतम स्ट्रोक: दोहरा अभिनय ≤500 मिमी, एकल अभिनय ≤100 मिमी।
3.कॉन्फ़िगरेशन मिलान
-- ऑपरेशन: दोहरा अभिनय → एमए; एकल अभिनय स्प्रिंग रिटर्न → एमटीए; सटीक स्ट्रोक ट्यूनिंग → MAJ
-- कुशन: 500 मिमी/सेकेंड की गति से चलने पर मैक एडजस्टेबल एयर कुशन चुनें
-- स्थिति प्रतिक्रिया: अंतर्निर्मित चुंबक से सुसज्जित सभी मॉडल, CS1-G/M9B चुंबकीय स्विच से मेल खाते हैं
एसओएलएच एमए किफायती स्टेनलेस स्टील मिनी सिलेंडर एसएमसी सीएम2/सीएम3 श्रृंखला के साथ विनिमेय है, प्रचुर मात्रा में वेरिएंट और कई माउंटिंग विकल्प प्रदान करता है, प्रकाश और मध्यम भार स्वचालन, पैकेजिंग, भोजन और इलेक्ट्रॉनिक उत्पादन लाइनों के लिए लागत प्रभावी रैखिक एक्चुएटर प्रदान करता है।
