ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

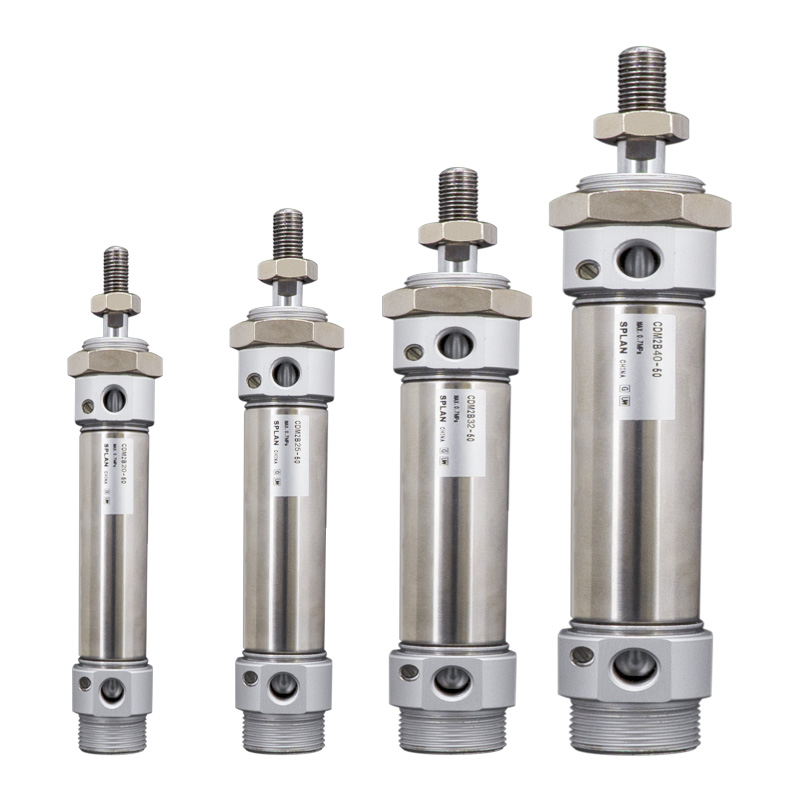

SOLH CM2 / CDM2 JIS B 8356 मानक गोल स्टेनलेस स्टील सिलेंडर हैं, बोर आकार φ20/25/32/40 मिमी। प्रदर्शन माइक्रो मिनी सिलेंडर और मानक सिलेंडर के बीच स्थित है। मुख्य लाभ: संक्षारण प्रतिरोध, लंबी सेवा जीवन, विविध बढ़ते विकल्प, कॉम्पैक्ट मध्यम थ्रस्ट आउटपुट। खाद्य, फार्मास्युटिकल, इलेक्ट्रॉनिक्स, पैकेजिंग और स्वच्छ स्वचालन मध्यम-लोड स्टेशनों के लिए व्यापक रूप से अपनाया गया।
1. मानक: JIS B 8356, यूनिवर्सल माउंटिंग आयामों के साथ गोल बॉडी का अनुपालन करता है।
2. सामग्री: 304 स्टेनलेस स्टील बैरल, पिस्टन रॉड और एंड कैप, जंग-रोधी, आर्द्र, कमजोर एसिड, कमजोर क्षार और स्वच्छ वातावरण के लिए प्रतिरोधी।
3. संरचना: धागों से बंद अंत टोपियां, सीधी गोल रूपरेखा, उच्च यांत्रिक शक्ति और आसान रखरखाव।
4. ऑपरेशन वेरिएंट
- सीएम2बी डबल एक्टिंग: दोनों सिरों पर वायु आपूर्ति, सबसे लोकप्रिय मानक मॉडल
- सीएम2एस/सीएम2टी सिंगल एक्टिंग: एस=स्प्रिंग रिटर्न; टी=स्प्रिंग का विस्तार, एयर कट-ऑफ के बाद स्वचालित रीसेट
-- CM2W डबल रॉड: रॉड दोनों तरफ विस्तारित, समकालिक गति, प्रभावी यात्रा दोगुनी
- CM2K नॉन-रोटेटिंग रॉड: हेक्सागोनल पिस्टन रॉड, सटीक स्थिति के लिए एंटी-ट्विस्ट
5. कुशन: मानक रबर कुशन; उच्च गति के तहत प्रभाव शोर को कम करने के लिए एयर कुशन (प्रत्यय ए) वैकल्पिक।
6. सीलिंग: तेल भंडार नाली के साथ कम घर्षण वाली द्विदिश सील। कम शुरुआती दबाव, तेल मुक्त संचालन, सेवा जीवन ≥8 मिलियन चक्र।
7. स्थिति का पता लगाना: CDM2 संस्करण अंतर्निर्मित चुंबकीय रिंग से सुसज्जित है, जो पिस्टन स्थिति प्रतिक्रिया के लिए M9B/A93/Z73 चुंबकीय स्विच के साथ संगत है।

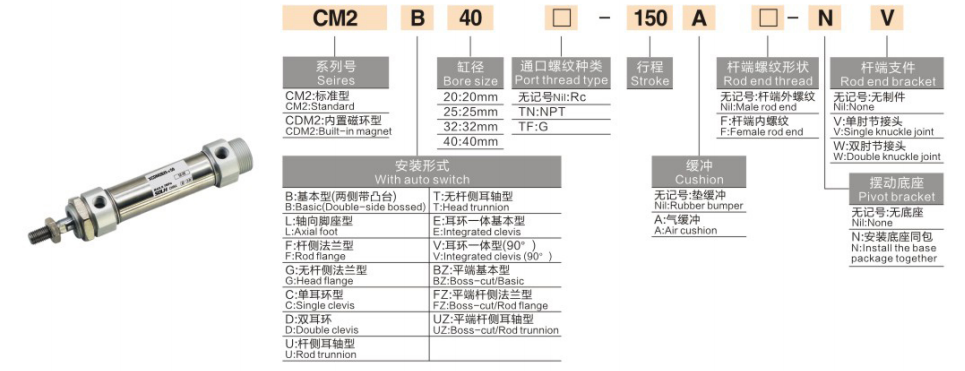

1. मॉडल उदाहरण: CDM2B20-100A-B
|
खंड |
कोड |
परिभाषा |
| सीएम2/सीडीएम2 |
शृंखला कोड |
CM2 = चुंबकीय वलय के बिना CDM2 = अंतर्निर्मित चुंबकीय वलय |
| बी/एस/टी/डब्ल्यू/के |
क्रिया प्रकार |
बी=डबल एक्टिंग एस=सिंगल एक्टिंग स्प्रिंग रिटर्न टी=सिंगल एक्टिंग स्प्रिंग एक्सटेंड डब्ल्यू=डबल रॉड K=नॉन-रोटेटिंग रॉड |
| 20/25/32/40 |
बोर का आकार (मिमी) |
φ20 / 25 / 32 / 40 |
|
100 |
मानक स्ट्रोक |
अधिकतम. डबल एक्टिंग के लिए 300 मिमी एकल अभिनय के लिए अधिकतम 100 मिमी |
|
A |
कुशन विकल्प |
खाली=रबड़ का तकिया; ए=एयर कुशन |
|
B |
नाली स्विच करें |
ए=ट्रैक ग्रूव; बी=स्टील बैंड ग्रूव (व्यापक रूप से प्रयुक्त) |
2. मानक आदेश संदर्भ उदाहरण
-- CDM2B25-50-B：बोर25, स्ट्रोक50, डबल एक्टिंग, अंतर्निर्मित चुंबक, रबर कुशन
-- सीडीएम2एस32-75-बी：बोर32, स्ट्रोक75, सिंगल एक्टिंग स्प्रिंग रिटर्न
- CDM2K40-100-B：Bore40, स्ट्रोक100, गैर-घूर्णन हेक्सागोनल पिस्टन रॉड
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| बोर रेंज |
φ20, 25, 32, 40 मिमी |
| परिचालन दाब |
दोहरा अभिनय:0.1~1.0MPa एकल अभिनय:0.2~1.0MPa |
| प्रूफ का दबाव |
1.5 एमपीए |
| परिवेश का तापमान |
चुंबक सुसज्जित संस्करण के लिए -10 ~ +70℃；-10 ~ +60℃ |
| पिस्टन गति |
50 ~ 750 मिमी/सेकेंड |
| तकिया |
मानक रबर तकिया; एयर कुशन (ए) वैकल्पिक |
| एयर पोर्ट थ्रेड |
आरसी1/8 (φ20/25/32), आरसी1/4 (φ40) |
| स्नेहन |
पूर्व-ग्रीसयुक्त, तेल-मुक्त ऑपरेशन उपलब्ध है |
| स्ट्रोक सहनशीलता |
±1.4 मिमी |
1. डबल एक्टिंग CM2B
|
बोर (मिमी) |
जोर (एन) |
खींचो बल (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
2. सिंगल एक्टिंग CM2S (स्प्रिंग रिटर्न @0.5MPa)
|
बोर (मिमी) |
जोर (एन) |
स्प्रिंग रिटर्न फोर्स (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
1. बढ़ते विकल्प
- बी मूल प्रकार: एंड कैप थ्रेड्स के माध्यम से सीधी स्थापना (सबसे आम)
- एल फुट माउंट: अक्षीय फुट ब्रैकेट फिक्सिंग
- एफ/जी निकला हुआ किनारा: रॉड-साइड निकला हुआ किनारा / सिर की ओर निकला हुआ किनारा
- सी/डी क्लीविस: सिंगल क्लीविस/डबल क्लीविस
-- ई ट्रूनियन: स्विंग मोशन के लिए हेड-साइड ट्रूनियन
3. मुख्य व्युत्पन्न श्रृंखला
-- सीडीएम2बी: अंतर्निर्मित चुंबक के साथ मानक दोहरा अभिनय
-- सीडीएम2एस/टी: सिंगल एक्टिंग स्प्रिंग रिटर्न/स्प्रिंग एक्सटेंड
-- CDM2W: डबल रॉड डबल एक्टिंग
- CDM2K: गैर-घूर्णन हेक्सागोनल पिस्टन रॉड
-- CDM2R: सीमित अक्षीय स्थान के लिए स्लिम डायरेक्ट माउंट संस्करण
1. बोर चयन: आवश्यक जोर और क्षैतिज भार की गणना करें, आरक्षित ≥50% सुरक्षा मार्जिन; मध्यम-लोड अनुप्रयोगों के लिए प्राथमिकता से CM2 का चयन करें।
2. स्ट्रोक की पुष्टि: 10~20 मिमी अतिरिक्त यात्रा मार्जिन जोड़ें; अधिकतम स्ट्रोक: दोहरा अभिनय ≤300 मिमी, एकल अभिनय ≤100 मिमी।
3. कॉन्फ़िगरेशन मिलान
-- ऑपरेशन: दोहरा अभिनय → बी; एकल अभिनय स्प्रिंग रिटर्न → एस; एंटी-ट्विस्ट आवश्यकता → K
- कुशन: उच्च गति वाली पारस्परिक गति के लिए प्रत्यय ए (एयर कुशन) जोड़ें
-- स्थिति प्रतिक्रिया: CDM2 चुंबक सुसज्जित मॉडल चुनें, M9B/A93 चुंबकीय स्विच से मेल करें
SOLH CM2/CDM2 JIS मानक स्टेनलेस स्टील गोल वायवीय सिलेंडर आयातित CM2 श्रृंखला के साथ पूरी तरह से विनिमेय है, जो डबल एक्टिंग, सिंगल एक्टिंग, डबल रॉड और नॉन-रोटेटिंग रॉड वेरिएंट, कई माउंटिंग विकल्प, भोजन, चिकित्सा, इलेक्ट्रॉनिक्स और पैकेजिंग स्वच्छ स्वचालन उपकरण के लिए आदर्श मध्यम-जोर रैखिक एक्चुएटर में उपलब्ध है।
