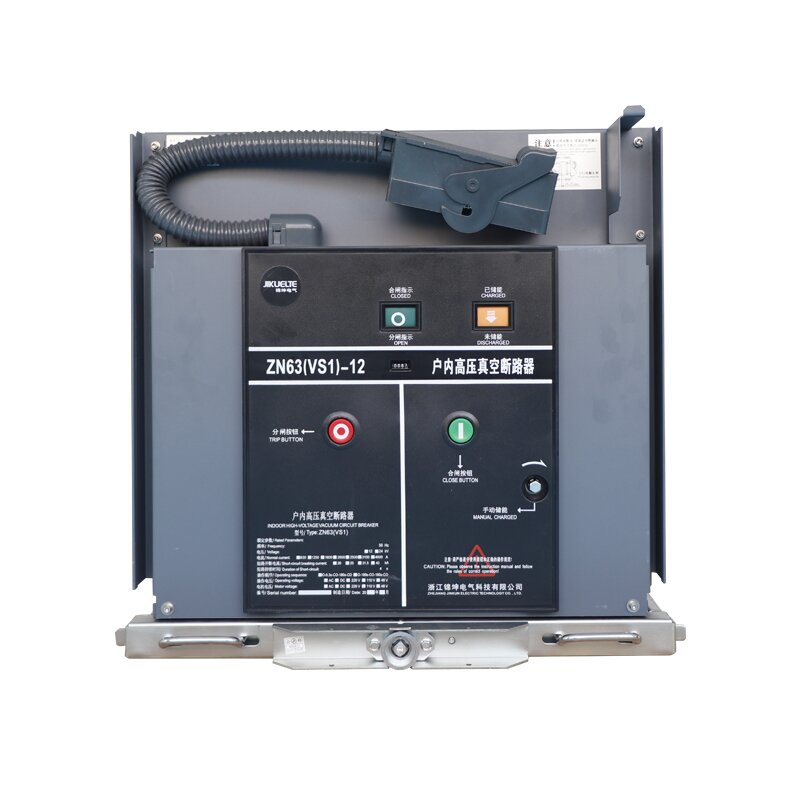

वैक्यूम सर्किट ब्रेकर सीरीज़ फ़ंक्शंस
वैक्यूम सर्किट ब्रेकर चेसिस श्रृंखला का उपयोग वैक्यूम सर्किट ब्रेकरों को स्थापित करने और स्थानांतरित करने के लिए किया जाता है। जैसा
प्रमुख घटक वैक्यूम सर्किट ब्रेकरों को जोड़ता है और बिजली उपकरणों में अलमारियाँ स्विच करता है
परिचालन सुविधा, सुरक्षा सुरक्षा, उपकरण रखरखाव और सिस्टम अनुकूलन के साथ:
संरचना:
वीसीबी चेसिस बॉडी: यह धातु के फ्रेम और पूरे चेसिस की समर्थित संरचना से बना है
शृंखला। इसमें एक निश्चित ताकत और स्थिरता है, वैक्यूम सर्किट ब्रेकर का वजन वहन कर सकता है,
और सुनिश्चित करें कि यह आंदोलन के दौरान विकृत या क्षतिग्रस्त नहीं होगा।
ट्रांसमिशन तंत्र: पेंच और गियर ट्रांसमिशन
नियंत्रण तंत्र ： नियंत्रण मोटर, स्वचालित नियंत्रक, मैनुअल प्राथमिकता माइक्रो स्विच सहित,
आदि नियंत्रण मोटर चेसिस के आंदोलन के लिए शक्ति प्रदान करता है; स्वचालित नियंत्रक
चेसिस के स्वचालित नियंत्रण को महसूस करने के लिए उपयोग किया जाता है, जो रिमोट कंट्रोल सिग्नल प्राप्त कर सकता है या
स्वचालित स्विचिंग का एहसास करने के लिए स्विच कैबिनेट में अन्य बुद्धिमान उपकरणों के साथ संवाद करें
विभिन्न पदों में वैक्यूम सर्किट ब्रेकर (जैसे कि ऑपरेटिंग स्थिति, परीक्षण की स्थिति,
डिस्कनेक्ट स्थिति); मैनुअल प्राथमिकता माइक्रो स्विच ऑपरेटर को मैन्युअल रूप से नियंत्रण करने की अनुमति देता है
जब आवश्यक हो, और मैनुअल ऑपरेशन पर चेसिस की आवाजाही की प्राथमिकता है
स्वचालित नियंत्रण, ताकि आपातकालीन स्थितियों या उपकरणों में मैनुअल हस्तक्षेप की अनुमति दी जा सके
कमीशनिंग।
स्थिति तंत्र: यह स्थिति आस्तीन, स्थिति पिन, आदि से बना है, और उपयोग किया जाता है
स्विच कैबिनेट में वैक्यूम सर्किट ब्रेकर की स्थिति को सही ढंग से निर्धारित करने के लिए
सुनिश्चित करें कि यह सही ढंग से जुड़ा हुआ है और स्विच में अन्य विद्युत घटकों के साथ मेल खाता है
स्थिति विचलन के कारण होने वाली विद्युत विफलताओं या परिचालन त्रुटियों को रोकने के लिए कैबिनेट।
इंटरलॉकिंग तंत्र: उपकरण के परिचालन सुरक्षा और सही संचालन को सुनिश्चित करने के लिए,
चेसिस इंटरलॉकिंग डिवाइस से सुसज्जित है। उदाहरण के लिए, यांत्रिक इंटरलॉक कर सकते हैं
जब वैक्यूम सर्किट ब्रेकर बंद होता है, तो चेसिस को हिलने से रोकें
स्टस्ट, और सर्किट ब्रेकर बंद हो जाता है जब चेसिस पूरी तरह से प्रवेश नहीं करता है या बाहर निकलता है
निर्दिष्ट स्थिति; विद्युत इंटरलॉकिंग से अधिक जटिल इंटरलॉकिंग कार्यों का एहसास होता है
स्विचगियर में अन्य विद्युत घटकों के साथ सिग्नल इंटरैक्शन
वैक्यूम सर्किट ब्रेकर चेसिस श्रृंखला भी सुरक्षा और सुधार सुनिश्चित करने के लिए मुख्य लिंक है
बिजली प्रणाली में दक्षता। यांत्रिक संचरण के माध्यम से, इंटरलॉकिंग सुरक्षा,
बुद्धिमान नियंत्रण और अन्य कार्यों, यह स्विच के साथ वैक्यूम सर्किट ब्रेकर को जोड़ती है
कैबिनेट, बिजली उत्पादन, संचरण, वितरण और अन्य परिदृश्यों में एक महत्वपूर्ण भूमिका निभाता है, और
बिजली प्रणाली के सुरक्षित, विश्वसनीय और कुशल संचालन के लिए सहायता प्रदान करता है।
