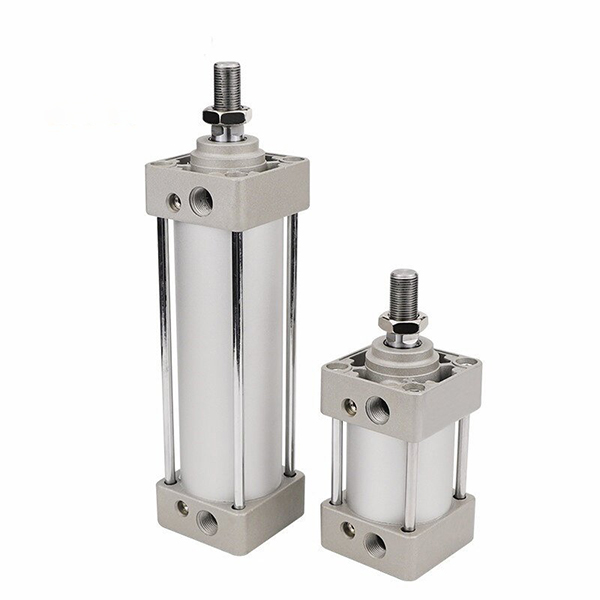

एसओएलएच एमबीबी लाइटवेट टाई रॉड स्टैंडर्ड सिलेंडर एक उन्नत लाइटवेट मॉडल है, जो पारंपरिक एमबी श्रृंखला की तुलना में 10% हल्का है और आयातित टाई रॉड सिलेंडरों के सीधे प्रतिस्थापन के लिए ISO15552 मानकों के साथ पूरी तरह से अनुपालन करता है। डबल-एंड एडजस्टेबल एयर कुशन और स्क्वायर एंड कैप की विशेषता के साथ, यह उच्च कठोरता, कम शोर और स्थिर तेल-मुक्त संचालन सुनिश्चित करता है, जो मध्यम-भार और उच्च-आवृत्ति काम करने की स्थिति के लिए उपयुक्त है। इसमें कई प्रकार और विविध माउंटिंग विकल्प शामिल हैं, जो व्यापक रूप से परिवहन उपकरण और सामान्य स्वचालन मशीनरी में उपयोग किए जाते हैं। परिपक्व बड़े पैमाने पर उत्पादन और पर्याप्त स्टॉक के साथ, यह दुनिया भर में स्थिर बैच आपूर्ति और निर्यात का समर्थन करता है।

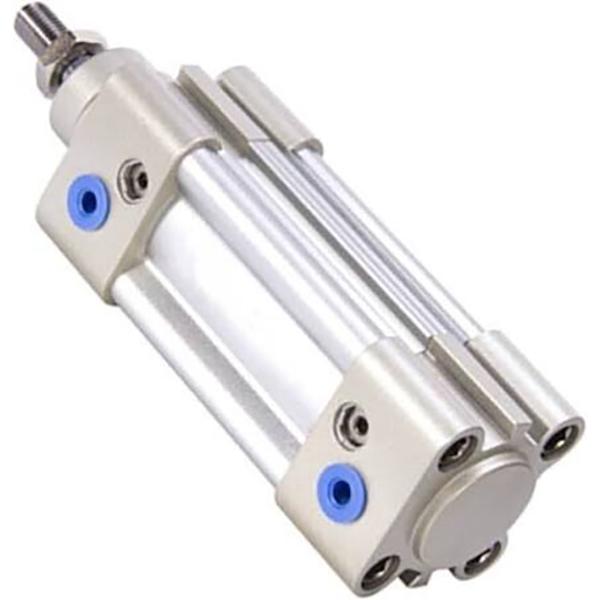

SOLH SAI टाई-रॉड-मुक्त प्रोफ़ाइल सिलेंडर ISO15552 मानक का अनुपालन करता है, जो फेस्टो DNC और SE श्रृंखला के साथ आयामी रूप से विनिमेय है। एम-आकार के एकीकृत एल्यूमीनियम बैरल को अपनाते हुए, यह डबल-एंड एडजस्टेबल एयर कुशन और पीपीवी इलास्टिक पैड और डुअल-साइड सेंसर ग्रूव्स से सुसज्जित है। पूर्ण वेरिएंट में सिंगल रॉड, डबल रॉड, स्ट्रोक एडजस्टेबल, लॉक करने योग्य और SAIF वाल्व-एकीकृत सिलेंडर शामिल हैं। यह कम शुरुआती दबाव के साथ तेल मुक्त संचालन का समर्थन करता है। बोर आकार φ32~200मिमी, 2000मिमी तक अनुकूलित स्ट्रोक, और विभिन्न आईएसओ माउंटिंग विकल्प। पैकेजिंग मशीनरी, कन्वेयर और मशीन टूल ऑटोमेशन में व्यापक रूप से उपयोग किया जाता है। स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त स्टॉक इसे निर्यात स्वचालन उपकरण के लिए एक लागत प्रभावी सामान्य लीनियर एक्चुएटर बनाता है।

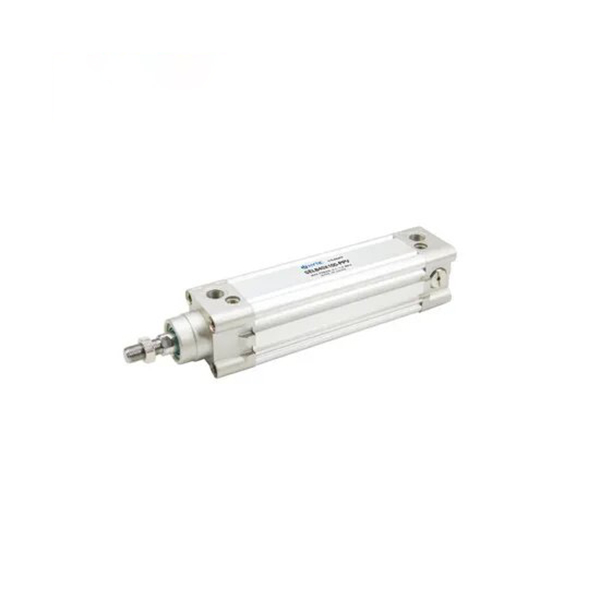

SOLH SE टाई-रॉड-मुक्त वर्ग मानक सिलेंडर ISO15552 और VDMA24562 मानकों का अनुपालन करता है, जो सीधे FESTO DNC और SMC CP96S श्रृंखला के साथ विनिमेय है। इंटीग्रेटेड स्क्वायर एल्यूमीनियम बैरल उच्च कठोरता प्रदान करता है, जो लचीले इंस्टॉलेशन के लिए डबल-एंड एडजस्टेबल एयर कुशन और 3-साइड सेंसर ग्रूव्स से सुसज्जित है। वेरिएंट में सिंगल रॉड, डबल रॉड, स्ट्रोक एडजस्टेबल और बीएसई लॉक करने योग्य प्रकार शामिल हैं, जो मध्यम-भारी भार और लंबे स्ट्रोक उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त हैं। हार्ड-एनोडाइज्ड बैरल कई माउंटिंग विकल्पों के साथ तेल-मुक्त संचालन का समर्थन करता है, जिसे मशीन टूल्स, पैकेजिंग और कन्वेयर स्वचालन के लिए व्यापक रूप से अपनाया जाता है। वैश्विक स्वचालन निर्माताओं के लिए कस्टम लॉन्ग-स्ट्रोक सेवा, पर्याप्त स्टॉक और स्थिर थोक आपूर्ति।

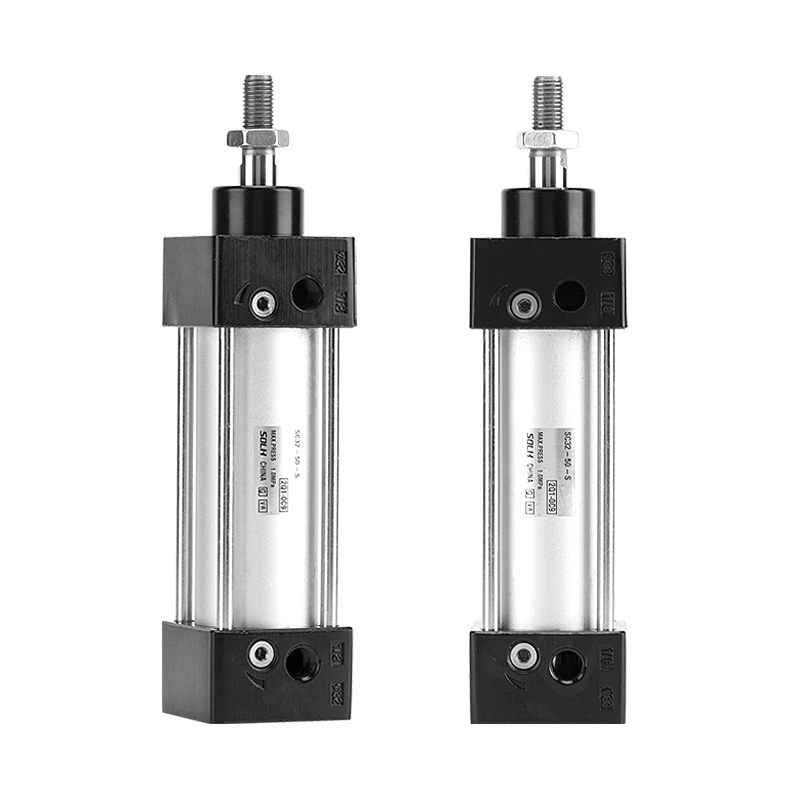

एसओएलएच एससी किफायती टाई रॉड मानक सिलेंडर उच्च कठोरता और प्रभाव प्रतिरोध के साथ अंत कैप को जकड़ने के लिए चार टाई रॉड को अपनाता है, जिसे व्यापक रूप से सामान्य वायवीय एक्ट्यूएटर के रूप में अपनाया जाता है। बोर का आकार φ32~250 मिमी है, जो प्रभाव और शोर को कम करने के लिए डबल-एंड एडजस्टेबल एयर कुशन से सुसज्जित है। वेरिएंट में सिंगल रॉड, एससीडी डबल रॉड, एससीजे स्ट्रोक एडजस्टेबल और एससीएल लॉक करने योग्य सिलेंडर शामिल हैं। सीएमएसजी/डीएमएसजी चुंबकीय स्विच के लिए वैकल्पिक अंतर्निहित चुंबकीय रिंग, तेल मुक्त संचालन का समर्थन करती है। प्रतिस्पर्धी मूल्य के साथ समान बोर पर आईएसओ प्रोफाइल सिलेंडर की तुलना में छोटी बॉडी। कन्वेयर, पैकेजिंग और असेंबली लाइनों पर पुशिंग, हैंडलिंग और पोजिशनिंग के लिए कई माउंटिंग प्रकार उपलब्ध हैं। पर्याप्त स्टॉक थोक निर्यात ऑर्डर का समर्थन करता है।

एसओएलएच डीएनसी टाई-रॉड-मुक्त प्रोफ़ाइल वायवीय सिलेंडर आईएसओ 15552 और वीडीएमए 24562 अंतरराष्ट्रीय मानकों का सख्ती से अनुपालन करते हैं, जो निर्बाध उपकरण उन्नयन और विदेशी निर्यात परियोजनाओं के लिए मुख्यधारा के यूरोपीय मानक सिलेंडर के साथ पूरी तरह से विनिमेय हैं। एकीकृत वर्गाकार उच्च-कठोरता एल्यूमीनियम प्रोफ़ाइल उच्च संरचनात्मक स्थिरता और सुव्यवस्थित लेआउट के लिए उजागर टाई छड़ों को हटा देती है, जो सुविधाजनक चुंबकीय स्विच स्थापना के लिए अंतर्निहित डुअल-साइड सेंसर खांचे के साथ जोड़ी जाती है। मानक पीपीवी डुअल-एंड एडजस्टेबल एयर कुशन हाई-स्पीड हेवी-ड्यूटी पारस्परिकता के दौरान जड़त्वीय टकराव को प्रभावी ढंग से कम करते हैं; प्रीमियम लो-फ्रिक्शन कम्पोजिट सीलिंग 4000 किमी तक पहुंचने वाले कुल सर्विस स्ट्रोक और ±0.05 मिमी के भीतर रिपीट पोजिशनिंग सटीकता के साथ तेल मुक्त चलने का समर्थन करती है। वैकल्पिक कॉन्फ़िगरेशन में एंटी-रोटेशन स्क्वायर रॉड, डबल रॉड, पोजीशन लॉकिंग यूनिट और एंड मैकेनिकल लॉक शामिल हैं। हमारा स्थिर बड़े पैमाने पर उत्पादन पर्याप्त स्पॉट स्टॉक की गारंटी देता है, व्यापक रूप से ऑटोमोटिव ऑटोमेशन, सटीक इलेक्ट्रॉनिक्स, पैकेजिंग मशीनरी और यूरोपीय-मानक स्वचालित उत्पादन लाइनों में तैनात किया जाता है, जिनके लिए लंबे चक्र के स्थिर संचालन की आवश्यकता होती है।

एसओएलएच एसआई श्रृंखला टाई-रॉड-मुक्त प्रोफ़ाइल वायवीय सिलेंडर सख्ती से आईएसओ 15552 (पूर्व में आईएसओ 6431) और वीडीएमए 24562 अंतरराष्ट्रीय मानकों का अनुपालन करते हैं, जो लागत प्रभावी मध्य स्तरीय विकल्प के रूप में फेस्टो डीएनसी, एसई और डीएसबीए श्रृंखला सिलेंडर के साथ पूरी तरह से विनिमेय हैं। खुले टाई रॉड्स के बिना एक एकीकृत तारे के आकार के चौकोर एल्यूमीनियम मिश्र धातु प्रोफ़ाइल के साथ निर्मित, सिलेंडर बॉडी बेहतर संरचनात्मक कठोरता, उत्कृष्ट एंटी-टोरसन और एंटी-डिफ्लेक्शन प्रदर्शन के साथ-साथ एक साफ-सुथरा, संक्षारण प्रतिरोधी बाहरी भाग प्रदान करती है जो स्वचालित लाइनों पर साफ-सुथरी साइड-बाय-साइड व्यवस्था के लिए आदर्श है। दोनों तरफ अंतर्निहित समर्पित सेंसर खांचे अतिरिक्त माउंटिंग ब्रैकेट के बिना एयरटीएसी सीएमएसई, डीएमएसई और सीएस1 चुंबकीय स्विच की सीधी स्थापना का समर्थन करते हैं। पीपीवी इलास्टिक बंपर के साथ जोड़े गए मानक डुअल-साइड मैन्युअल रूप से समायोज्य एयर कुशन से सुसज्जित, यह प्रभावी रूप से जड़त्वीय प्रभाव को कम करता है और हाई-स्पीड हेवी-ड्यूटी पारस्परिकता के दौरान शोर को दबाता है। प्रीमियम दोहरी वाई-प्रकार मुआवजा सीलिंग प्रणाली 0.1 एमपीए का अल्ट्रा-लो शुरुआती दबाव और स्थिर दीर्घकालिक तेल-मुक्त संचालन सुनिश्चित करती है। इसकी हार्ड क्रोम-प्लेटेड 45# स्टील पिस्टन रॉड उत्कृष्ट घिसाव और जंग प्रतिरोध का दावा करती है। अनुकूलित वेरिएंट की एक पूरी लाइनअप में विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए एसआईडी डबल सिंक्रोनस रॉड, एसआईजे स्ट्रोक-एडजस्टेबल मॉडल, एसआईएल पोजिशन-लॉकिंग संस्करण, एसआईएफ वाल्व-सिलेंडर इंटीग्रेटेड एक्चुएटर और एसआईक्यू एंटी-टोरसन स्क्वायर पिस्टन रॉड प्रकार शामिल हैं। वास्तविक समय पिस्टन स्थिति फीडबैक और पीएलसी लिंकेज नियंत्रण के लिए पूरी श्रृंखला डिफ़ॉल्ट रूप से एक अंतर्निहित चुंबकीय रिंग के साथ पूर्व-फिट है। यूरोपीय-मानक निर्यात मशीनरी, स्वचालित असेंबली, पैकेजिंग, सामग्री हैंडलिंग और मशीन टूल सहायक ड्राइव में व्यापक रूप से अपनाया गया, यह पारंपरिक टाई-रॉड एससी सिलेंडर और उच्च कीमत वाले आयातित डीएनसी सिलेंडर को बदलने के लिए विश्वसनीय प्रदर्शन और प्रतिस्पर्धी मूल्य निर्धारण को संतुलित करता है।

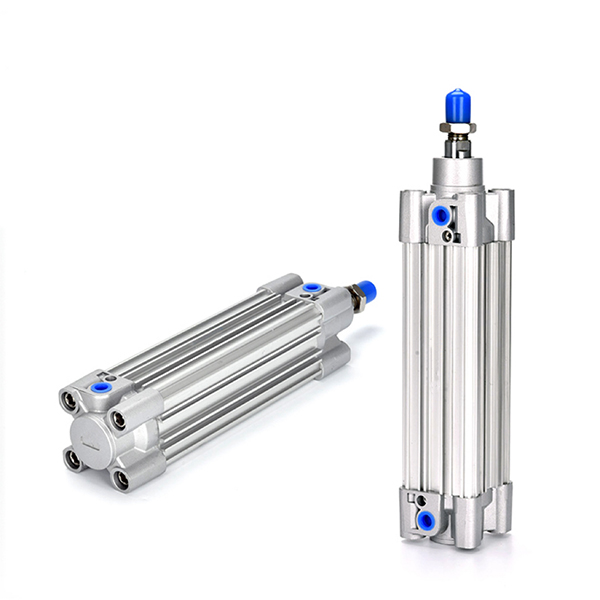

SOLH CP96S टाई रॉड प्रोफाइल सिलेंडर ISO15552 और VDMA24562 मानकों का अनुपालन करता है, जो मूल CP96S श्रृंखला के साथ पूरी तरह से विनिमेय है। एडजस्टेबल एयर कुशन और रबर पैड के संयोजन वाले दोहरे बफर सिस्टम के साथ डिज़ाइन किया गया, यह 50 ~ 1000 मिमी / सेकंड पर उच्च गति और उच्च आवृत्ति पारस्परिकता के तहत कम शोर और हल्का प्रभाव प्राप्त करता है। अंतर्निर्मित टाई-रॉड एल्यूमीनियम बैरल उच्च कठोरता और उत्कृष्ट ऑफसेट लोड प्रतिरोध के साथ पारंपरिक टाई रॉड सिलेंडर की तुलना में 15% हल्का है। वेरिएंट में सिंगल रॉड स्टैंडर्ड टाइप और CP96SD एंटी-टोरसन डबल रॉड मॉडल शामिल हैं। M9B/A93 सेंसर के लिए अंतर्निर्मित चुंबकीय रिंग वैकल्पिक; उच्च तापमान और स्टेनलेस स्टील पिस्टन रॉड संस्करण उपलब्ध हैं। बोर φ32~125मिमी, 2000मिमी तक अनुकूलित स्ट्रोक। वैश्विक उपकरण प्रतिस्थापन के लिए मशीन टूल्स और हेवी-ड्यूटी पैकेजिंग स्वचालन पर व्यापक रूप से उपयोग किया जाता है।

एसओएलएच एचएलएच अल्ट्रा-थिन साइड एल रेल लीनियर स्लाइड सिलेंडर इंस्टॉलेशन स्पेस को बचाने के लिए स्लिम लो-प्रोफाइल बॉडी के साथ एकीकृत सिंगल-साइड रीसर्क्युलेटिंग बॉल गाइड रेल को अपनाता है, जो लाइट-लोड सटीक स्थिति के लिए समर्पित एक डबल-एक्टिंग न्यूमेटिक स्लाइड है। बोर का आकार 5-60 मिमी के मानक स्ट्रोक के साथ 6, 10, 16 से 20 मिमी तक होता है, ऑपरेटिंग दबाव 0.15 ~ 0.7 एमपीए और काम करने का तापमान -20 ℃ से 70 ℃ तक होता है। सिलेंडर बॉडी में लचीले पाइपिंग लेआउट के लिए 4-दिशा माउंटिंग टैप छेद और 3-साइड एयर पोर्ट हैं। स्लाइड कैरिज शीर्ष और सामने की सतहों पर फिक्स्चर टैप किए गए छेद और पोजिशनिंग पिन छेद से सुसज्जित है। एक अंतर्निर्मित चुंबकीय रिंग मानक के रूप में आती है, जिसमें चुंबकीय रीड स्विच लगाने के लिए दोहरी तरफ स्लॉट होते हैं। पिस्टन रॉड और कैरिज के बीच फ्लोटिंग जोड़ पार्श्व पार्श्व भार को समाप्त करता है और उत्कृष्ट सीधापन और एंटी-रोटेशन परिशुद्धता सुनिश्चित करता है। ट्विन-रेल एचएलक्यू श्रृंखला की तुलना में, एचएलएच सीमित संकीर्ण स्थान के लिए पतली रूपरेखा पेश करता है, जो व्यापक रूप से 3 सी और सेमीकंडक्टर मिनी निरीक्षण जिग्स, लाइट-ड्यूटी पुश-क्लैंपिंग इकाइयों और कॉम्पैक्ट ऑटोमेशन मशीनरी के अंदर पारस्परिक स्थिति तंत्र में लागू होता है।

एसओएलएच एचएलक्यू / एचएलक्यूएल ट्विन-शाफ्ट स्लाइड सिलेंडर रीसर्क्युलेटिंग बॉल लीनियर गाइड को अपनाते हैं, जिसमें साइड-माउंटेड सिलेंडर और अल्ट्रा-कठोर सममित एचएलक्यूएल मॉडल के साथ एचएलक्यू कॉम्पैक्ट मानक संस्करण शामिल है। बोर का आकार 10-150 मिमी स्ट्रोक के साथ 6 से 25 मिमी तक होता है। ट्विन पैरेलल पिस्टन रॉड डिज़ाइन मजबूत थ्रस्ट और उत्कृष्ट एंटी-टोरसन और एंटी-रोटेशन प्रदर्शन प्रदान करता है। पिस्टन और स्लाइड कैरिज के बीच एक अंतर्निर्मित फ्लोटिंग जोड़ विलक्षण पार्श्व भार को ऑफसेट करता है। बेस में 3-दिशा माउंटिंग टैप किए गए छेद हैं, जबकि स्लाइड कैरिज बहु-सतह स्थिरता माउंटिंग छेद और पोजिशनिंग पिन प्रदान करता है; चुंबकीय रीड स्विच और अंतर्निर्मित चुंबक के लिए साइड स्लॉट मानक के रूप में आते हैं। एकाधिक बफर विकल्प उपलब्ध हैं: डबल / सिंगल एडजस्टेबल एयर बफर, हाइड्रोलिक शॉक अवशोषक और चिकनी पारस्परिकता और उच्च दोहराव स्थिति सटीकता के लिए बाहरी स्टॉप ब्लॉक। एचएलक्यू सीमित स्थान के साथ मध्यम-छोटे भार को फिट करता है, जबकि सममित एचएलक्यूएल भारी भार और गंभीर विलक्षण ऑफसेट को संभालता है। 3सी, सेमीकंडक्टर असेंबली और परीक्षण उपकरण में स्वचालित स्थानांतरण, सटीक क्लैंपिंग और रैखिक स्थिति के लिए व्यापक रूप से उपयोग किया जाता है।
