एयर सिलेंडर

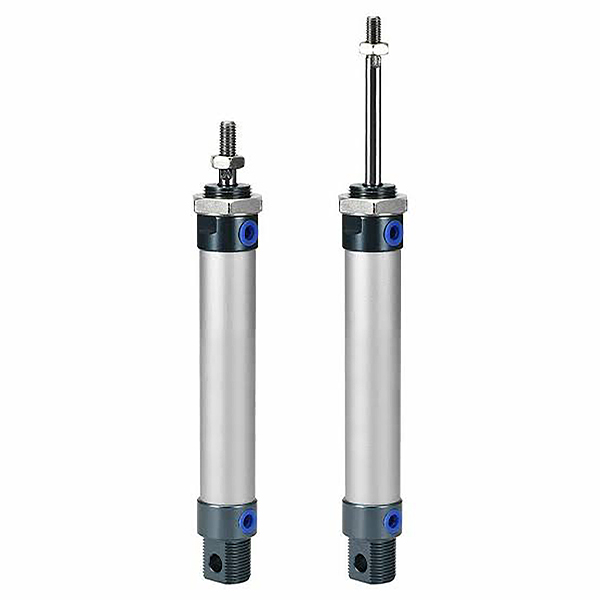

SOLH MAL हल्के एल्यूमीनियम मिश्र धातु मिनी वायवीय सिलेंडर अल्ट्रा-किफायती कॉम्पैक्ट एक्चुएटर हैं जो लाइट-ड्यूटी स्वचालित अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। हार्ड-एनोडाइज्ड एल्यूमीनियम बैरल और एंटी-रस्ट स्टेनलेस स्टील पिस्टन रॉड के साथ अंत कैप के साथ निर्मित, यह मॉडल पारंपरिक एमए श्रृंखला सिलेंडर की तुलना में 15% हल्का और कुल लंबाई में लगभग 10 मिमी छोटा है, जबकि खरीद लागत में काफी कटौती करता है। इसमें सीधे प्रतिस्थापन और कम लागत वाले उपकरण रेट्रोफिट के लिए एमए और सीएम2 सिलेंडर के साथ उत्कृष्ट आयामी विनिमेयता की सुविधा है। डुअल-एंड थ्रेड लॉकिंग असेंबली को अपनाने से निरंतर संचालन के दौरान स्थिर संरचनात्मक प्रदर्शन सुनिश्चित होता है; सुव्यवस्थित गोल बॉडी आसानी से जुदा करने, निरीक्षण और रखरखाव की अनुमति देती है। वेरिएंट के एक पूर्ण पोर्टफोलियो में विभिन्न प्रकाश-लोड रैखिक गति आवश्यकताओं को पूरा करने के लिए मानक डबल-एक्टिंग, स्प्रिंग सिंगल-एक्टिंग पावर-ऑफ रीसेट प्रकार, सिंक्रोनस डबल-रॉड इकाइयां और स्ट्रोक-एडजस्टेबल MALJ संस्करण शामिल हैं। मानक रबर बंपर हल्के झटके और शोर को अवशोषित करते हैं, उच्च गति पर लगातार साइकिल चलाने के लिए वैकल्पिक समायोज्य एयर कुशन उपलब्ध हैं। अंतर्निर्मित तेल भंडारण खांचे के साथ कम-घर्षण मिश्रित सीलिंग 5 मिलियन चक्र तक सेवा जीवन के साथ तेल-मुक्त रखरखाव-मुक्त संचालन का समर्थन करती है। वास्तविक समय पिस्टन स्थिति फीडबैक और पीएलसी स्वचालित लिंकेज नियंत्रण प्राप्त करने के लिए एक वैकल्पिक अंतर्निर्मित चुंबकीय रिंग एसएमसी एम9बी और एयरटैक सीएस1-जी चुंबकीय सेंसर के साथ निर्बाध रूप से काम करती है। स्थिर बड़े पैमाने पर उत्पादन और तेजी से ऑर्डर पूर्ति द्वारा समर्थित, ये बजट-अनुकूल सिलेंडर सूखे और कम धूल वाले कामकाजी वातावरण के तहत इलेक्ट्रॉनिक्स असेंबली, पैकेजिंग मशीनरी और हल्के औद्योगिक स्वचालन में व्यापक रूप से लागू होते हैं।

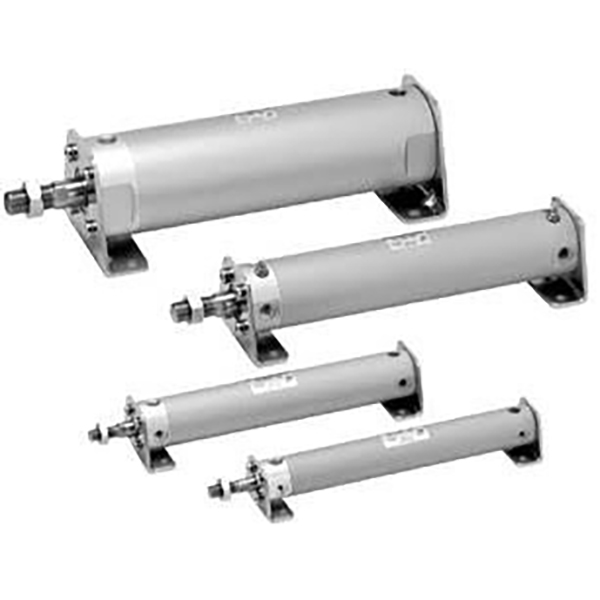

SOLH CG1/CDG1 एल्यूमीनियम हल्के गोल वायवीय सिलेंडर बोर आकार φ20 ~ 100 मिमी को कवर करता है और एसएमसी CA1 श्रृंखला के लिए प्रत्यक्ष आयामी प्रतिस्थापन के रूप में कार्य करता है। एक्सट्रूडेड एल्यूमीनियम बैरल और एंड कैप और हार्ड क्रोम प्लेटेड पिस्टन रॉड के साथ निर्मित, यह उत्कृष्ट गर्मी अपव्यय के साथ पारंपरिक मानक सिलेंडरों की तुलना में 30% हल्का है। थ्रेड-लॉक एंड कैप संरचना आसान डिस्सेप्लर और रखरखाव की सुविधा प्रदान करती है। 90° के अंतराल पर व्यवस्थित चार-दिशा वाले हवाई बंदरगाह अत्यधिक लचीले पाइपिंग लेआउट प्रदान करते हैं। रिच वेरिएंट में CDG1B मानक डबल एक्टिंग टाइप, CG1S/CG1T सिंगल एक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, CG1W ​​डबल रॉड सिंक्रोनस सिलेंडर और CG1K हेक्सागोनल नॉन-रोटेटिंग रॉड सिलेंडर शामिल हैं। CDG1 मॉडल स्थिति प्रतिक्रिया के लिए M9B/A93 चुंबकीय स्विच के साथ संगत अंतर्निर्मित चुंबकीय रिंग से सुसज्जित हैं। मानक रबर कुशन सुसज्जित है; प्रत्यय उच्च गति संचालन के तहत प्रभाव शोर को कम करने के लिए एक एयर कुशन वैकल्पिक है। कम-घर्षण मिश्रित सील कम शुरुआती दबाव प्रदान करती है, 8 मिलियन चक्रों से अधिक सेवा जीवन के साथ तेल मुक्त संचालन का समर्थन करती है। एकाधिक माउंटिंग शैलियाँ उपलब्ध हैं: मूल प्रकार, फ़ुट माउंट, फ़्लैंज, क्लीविस और ट्रूनियन माउंट। कन्वेयर लाइनों, पैकेजिंग मशीनरी और इलेक्ट्रॉनिक स्वचालन उपकरण पर लंबे-स्ट्रोक, हल्के और मध्यम भार वाले उच्च-आवृत्ति प्रत्यावर्ती अनुप्रयोगों के लिए बिल्कुल सही। चयन के दौरान न्यूनतम 50% थ्रस्ट सुरक्षा मार्जिन आरक्षित रखा जाना चाहिए।

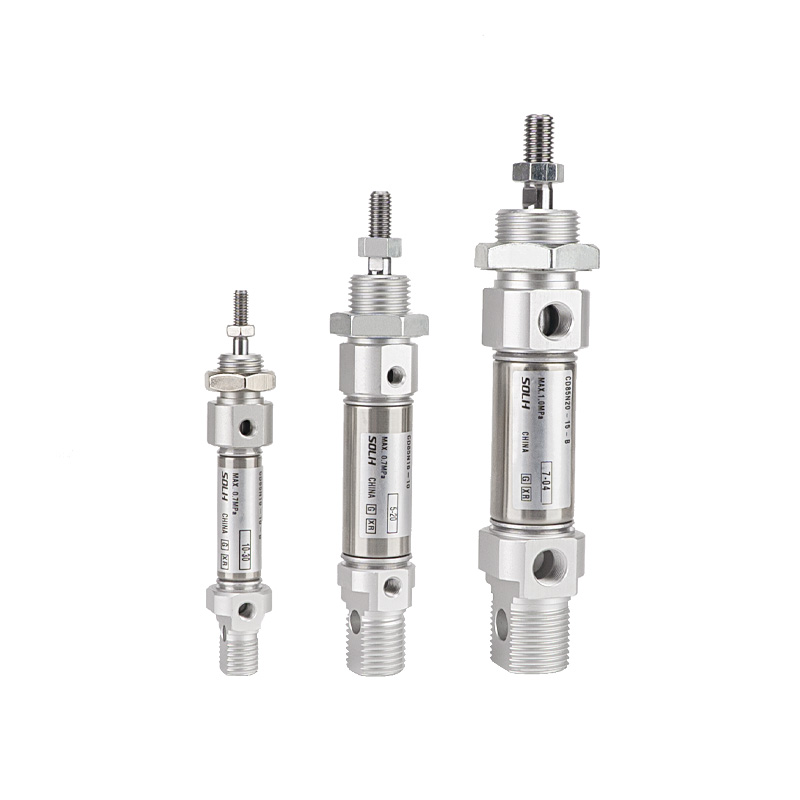

SOLH C85/CD85 स्टेनलेस स्टील मिनी सिलेंडर ISO 6432 अंतर्राष्ट्रीय मानक का अनुपालन करता है और इसे समकक्ष SMC मॉडल के साथ सीधे इंटरचेंज किया जा सकता है। बोर का आकार: φ8/10/12/16/20/25 मिमी। बैरल और पिस्टन रॉड उत्कृष्ट जंग और संक्षारण प्रतिरोध के साथ 304 स्टेनलेस स्टील से बने होते हैं, जो आर्द्र, हल्के एसिड और क्षार वातावरण के साथ-साथ भोजन, दवा और इलेक्ट्रॉनिक्स उद्योगों के लिए स्वच्छ उत्पादन लाइनों पर लागू होते हैं। टाई-रॉड-मुक्त क्रिम्प्ड एंड कैप संरचना को अपनाते हुए, सिलेंडर में पतला और हल्का डिज़ाइन है। पूर्ण वेरिएंट में मानक डबल एक्टिंग, सिंगल एक्टिंग स्प्रिंग रिटर्न/एक्सटेंड, डबल रॉड सिंक्रोनस टाइप और C85K स्क्वायर नॉन-रोटेटिंग रॉड सिलेंडर शामिल हैं। CD85 संस्करण चुंबकीय स्विच के माध्यम से स्थिति का पता लगाने के लिए अंतर्निर्मित चुंबकीय रिंग से सुसज्जित हैं। मानक रबर कुशन की आपूर्ति की जाती है; हाई-स्पीड ऑपरेशन के तहत प्रभाव को अवशोषित करने के लिए φ10~25 मॉडल के लिए प्रत्यय सी एयर कुशन वैकल्पिक है। न्यूनतम शुरुआती दबाव 0.05 एमपीए तक पहुंच जाता है, जो 50 से 1500 मिमी/सेकेंड तक पिस्टन गति के साथ दीर्घकालिक तेल-मुक्त संचालन का समर्थन करता है, जो उच्च आवृत्ति शॉर्ट-स्ट्रोक पारस्परिकता के लिए बिल्कुल सही है। आईएसओ मानक माउंटिंग विकल्पों के पूर्ण सेट उपलब्ध हैं: एकीकृत क्लीविस, फ्लैंज, फ़ुट माउंट, ट्रूनियन माउंट और बहुत कुछ। एमआई और एमए सिलेंडरों की तुलना में, सी85 विश्व स्तर पर मान्यता प्राप्त आईएसओ आयामों का मालिक है, जो विदेशी बाजारों में उपकरण प्रतिस्थापन के लिए उत्कृष्ट सुविधा प्रदान करता है। चयन के दौरान न्यूनतम 50% थ्रस्ट सुरक्षा मार्जिन की सिफारिश की जाती है।

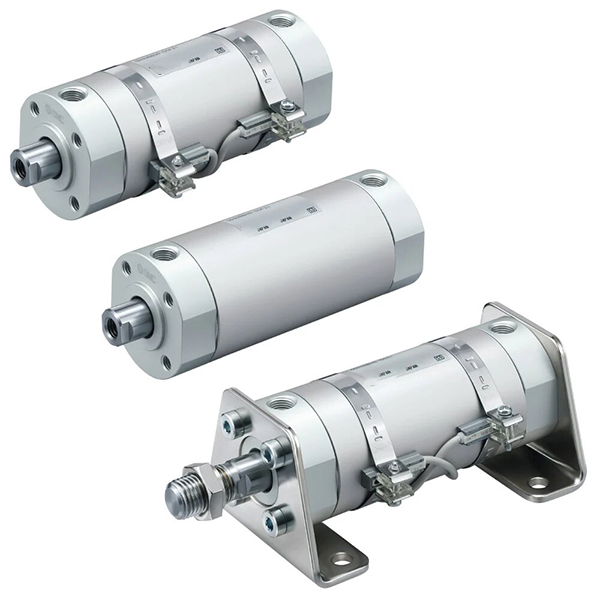

SOLH CG3 अल्ट्रा-शॉर्ट हल्के वायवीय सिलेंडर पारंपरिक CG1 श्रृंखला राउंड एक्चुएटर्स के लिए उन्नत प्रतिस्थापन के रूप में काम करते हैं। उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु बैरल और हार्ड क्रोम-प्लेटेड पिस्टन रॉड के साथ अंत कैप के साथ निर्मित, यह श्रृंखला कुल वजन में 24% की कटौती करती है और उल्लेखनीय स्थान अनुकूलन के लिए कुल लंबाई को 51 मिमी तक कम कर देती है। φ20 मिमी से φ100 मिमी तक के बोर आकार में उपलब्ध, यह कॉम्पैक्ट मशीनरी के अंदर लचीले पाइपिंग लेआउट को सक्षम करने के लिए चार-दिशा एयर पोर्ट व्यवस्था का समर्थन करता है। विविध रैखिक ड्राइव मांगों को पूरा करने के लिए कई संरचनात्मक वेरिएंट डबल-एक्टिंग, स्प्रिंग सिंगल-एक्टिंग, डबल-रॉड और हेक्सागोनल एंटी-रोटेशन पिस्टन रॉड संस्करणों को कवर करते हैं। मानक रबर कुशन हल्के अंत प्रभाव को कम करता है, जबकि वैकल्पिक एयर बफर 1000 मिमी/सेकेंड तक उच्च गति संचालन के लिए उपयुक्त है। कम-घर्षण मिश्रित सीलिंग 8 मिलियन कार्य चक्रों से अधिक सेवा जीवन के साथ तेल मुक्त संचालन का एहसास कराती है; CDG3 चुंबकीय एकीकृत मॉडल पीएलसी स्थिति फीडबैक और स्वचालित लिंकेज नियंत्रण के लिए चुंबकीय स्विच स्थापना का समर्थन करते हैं। हम स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त स्पॉट इन्वेंट्री बनाए रखते हैं, जिसका व्यापक रूप से पैकेजिंग उपकरण, इलेक्ट्रॉनिक असेंबली लाइनों और उत्कृष्ट लागत दक्षता के साथ सामान्य प्रकाश औद्योगिक उच्च आवृत्ति स्वचालन में उपयोग किया जाता है।

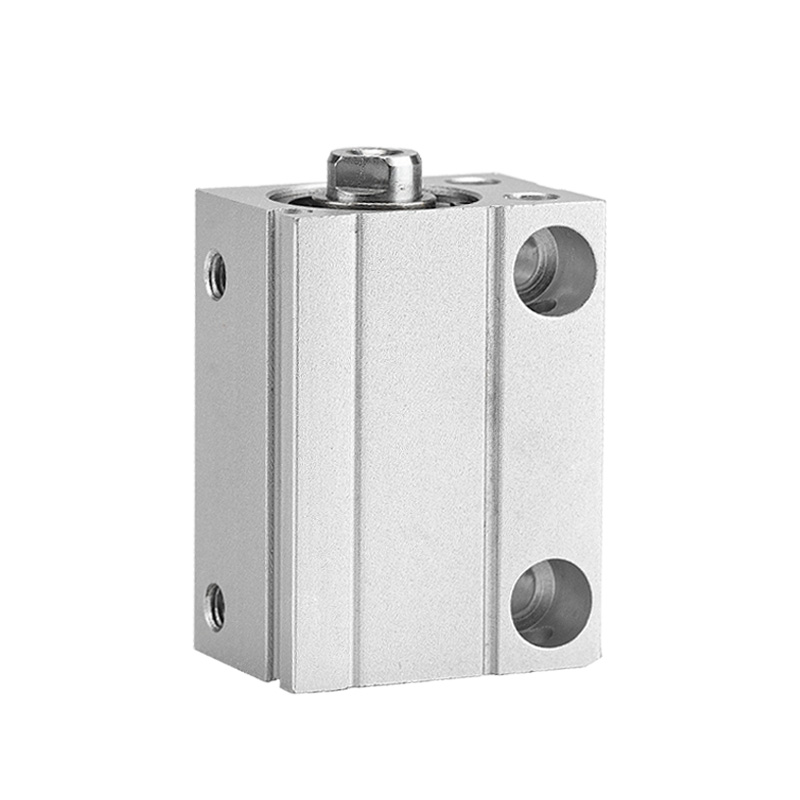

एसओएलएच सीडीयूजेबी अल्ट्रा-कॉम्पैक्ट फ्री माउंट सिलेंडर सीमित इंस्टॉलेशन स्थान वाले उपकरणों के लिए विकसित किया गया है। पारंपरिक सीयू श्रृंखला की तुलना में, इसकी लंबाई 64% कम हो गई है और वॉल्यूम में 70% की कटौती हुई है। वर्गाकार कॉम्पैक्ट बॉडी अतिरिक्त ब्रैकेट के बिना मल्टी-सरफेस डायरेक्ट माउंटिंग का समर्थन करती है। उत्पाद लाइनअप में गैर-चुंबकीय सीयूजेबी, चुंबक से सुसज्जित सीडीयूजेबी और तांबा मुक्त क्लीनरूम सीडीयूजेएस शामिल हैं। बोर का आकार φ4~20 मिमी है, जो वैकल्पिक रबर कुशन के साथ डबल एक्टिंग और सिंगल एक्टिंग स्प्रिंग रिटर्न प्रकारों में उपलब्ध है। मैग्नेटाइज्ड मॉडल शॉर्ट-स्ट्रोक सटीक गति के लिए लघु चुंबकीय स्विच से मेल खाते हैं और तेल मुक्त संचालन का समर्थन करते हैं। 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर वेफर पोजिशनिंग और मेडिकल क्लीन ऑटोमेशन में व्यापक रूप से लागू। सघन रूप से व्यवस्थित सिलेंडरों के लिए चुंबकीय ढाल प्लेटें वैकल्पिक हैं।

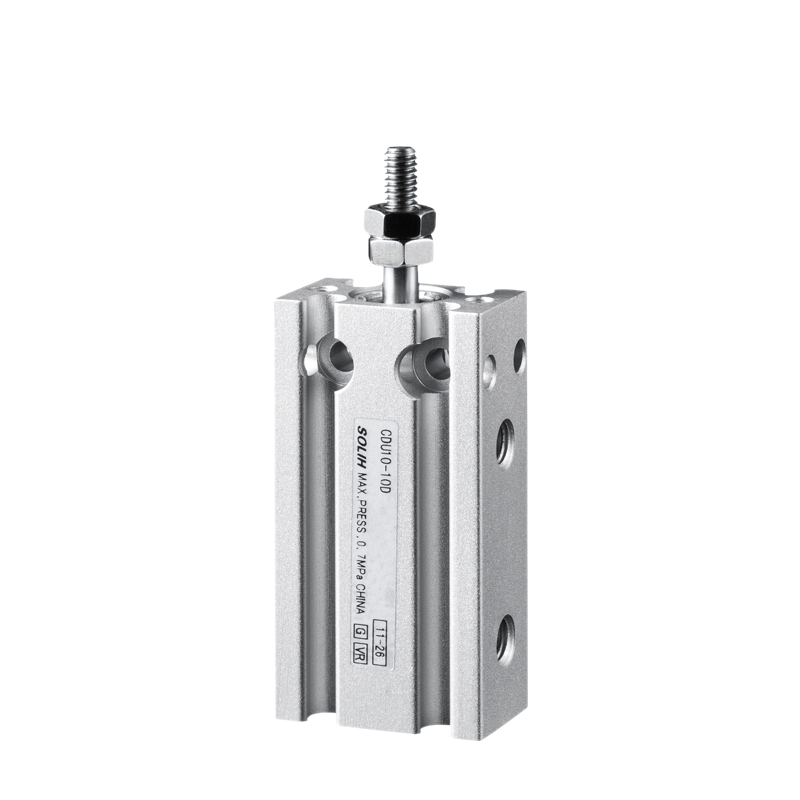

SOLH CU/CDU आयताकार फ्री माउंट सिलेंडर में मल्टी-सरफेस माउंटिंग छेद के साथ अल्ट्रा-थिन ब्लॉक संरचना है, जो उपकरण स्थान बचाने के लिए ब्रैकेट के बिना मल्टी-एंगल सीधी स्थापना को सक्षम बनाता है। पूर्ण वेरिएंट में गैर-चुंबकीय सीयू, चुंबक से सुसज्जित सीडीयू, सीडीयूके गैर-घूर्णन रॉड और सीडीयूडब्ल्यू डबल गाइडेड रॉड मॉडल शामिल हैं। बोर आकार φ6 ~ 32 मिमी, निरंतर तेल मुक्त संचालन के लिए दोनों सिरों पर निश्चित रबर बफ़र्स के साथ सिंगल/डबल अभिनय प्रकारों में उपलब्ध है। सीडीयू श्रृंखला स्थिति का पता लगाने के लिए सीएमएसएच और डीएमएसएच चुंबकीय स्विच के साथ संगत है और आंशिक साइड लोड को सहन करती है। कॉम्पैक्ट स्वचालित उपकरणों के लिए 3सी और सेमीकंडक्टर जिग्स, ऑटोमेशन स्टॉपर्स, लाइट क्लैंपिंग पोजिशनिंग और छोटे प्रेस-फिट तंत्र में व्यापक रूप से उपयोग किया जाता है।

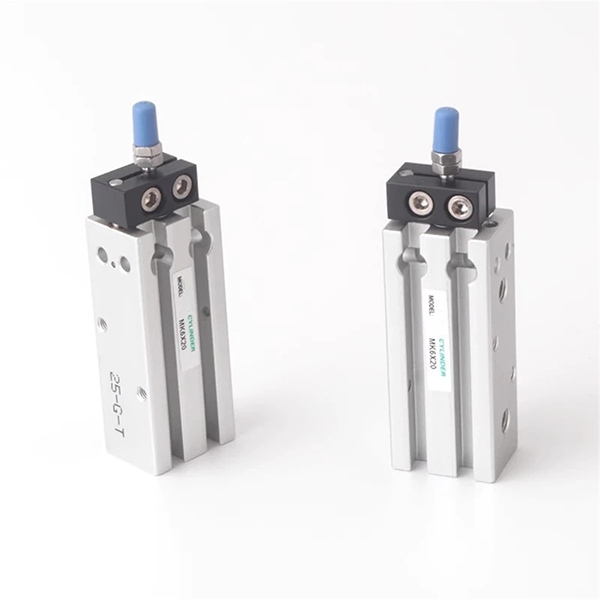

एसओएलएच एमके छह-सतह माउंट कॉम्पैक्ट सिलेंडर को अंतर्निहित एंटी-रोटेशन तंत्र के साथ एमडी सिलेंडर से अपग्रेड किया गया है। पिस्टन रॉड एंटी-ट्विस्ट सटीकता ≤±0.5° तक पहुंचती है, जो एयरटैक एमडी और एसएमसी सीक्यूएस श्रृंखला के साथ सीधे विनिमेय है। चौकोर पतला शरीर छह तरफ ब्रैकेट-मुक्त स्थापना की अनुमति देता है और कई सिलेंडरों के कॉम्पैक्ट समानांतर लेआउट की सुविधा देता है। वेरिएंट में डबल एक्टिंग एमके, सिंगल एक्टिंग एमएसके/एमटीके, एमकेडी डबल रॉड और एमकेजे एडजस्टेबल स्ट्रोक मॉडल शामिल हैं। रबर एंड बफ़र्स और तेल-मुक्त क्षमता के साथ वैकल्पिक रूप से निर्मित चुंबकीय रिंग। बोर आकार φ6 ~ 32 मिमी, सीमित स्थान में निश्चित वर्कपीस कोण की आवश्यकता वाले स्वचालन के लिए 3 सी सटीक टूलींग और शॉर्ट-स्ट्रोक क्लैंपिंग पोजिशनिंग में व्यापक रूप से लागू होता है।

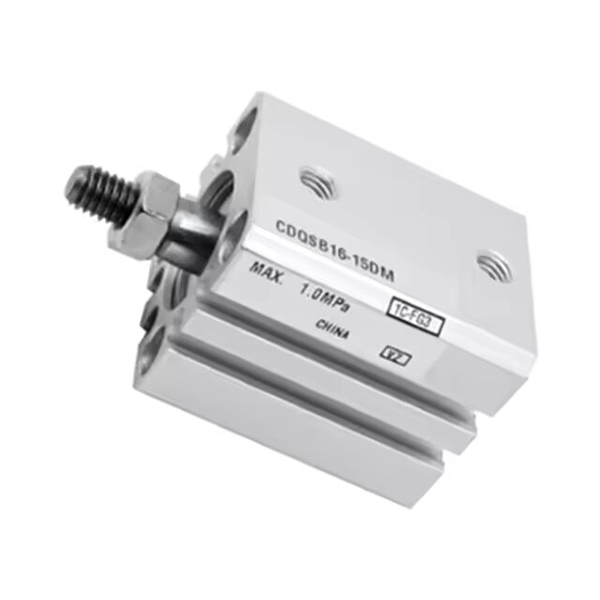

एसओएलएच सीक्यूएस कॉम्पैक्ट पतला सिलेंडर एसएमसी सीक्यूएस श्रृंखला के साथ आयामी रूप से विनिमेय है और सीक्यू2 श्रृंखला से अपग्रेड किया गया है। चौकोर अल्ट्रा-स्लिम बॉडी में सीमित स्थान में उच्च-सटीक शॉर्ट-स्ट्रोक कार्यों के लिए छोटी समग्र लंबाई होती है। वेरिएंट में स्टैंडर्ड सिंगल रॉड, CQSW ट्विन रॉड, CQSK नॉन-रोटेटिंग रॉड और XB24 लॉन्ग-लाइफ मॉडल शामिल हैं। अंतर्निर्मित चुंबक के साथ सीडीक्यूएस चुंबकीय स्विचों के मल्टी-साइड माउंटिंग का समर्थन करता है। तेल-मुक्त संचालन और 5 मिलियन चक्र तक सेवा जीवन के लिए कम घर्षण वाले तेल-भंडारण सील से सुसज्जित, दोनों सिरों पर निश्चित रबर बफ़र्स के साथ जोड़ा गया। बोर आकार φ12 ~ 25 मिमी, व्यापक रूप से रेट्रोफिटिंग और प्रतिस्थापन के लिए सेमीकंडक्टर और 3 सी इलेक्ट्रॉनिक्स उपकरणों के सटीक फिक्स्चर पर पुश करने, क्लैंपिंग और पोजिशनिंग के लिए उपयोग किया जाता है।

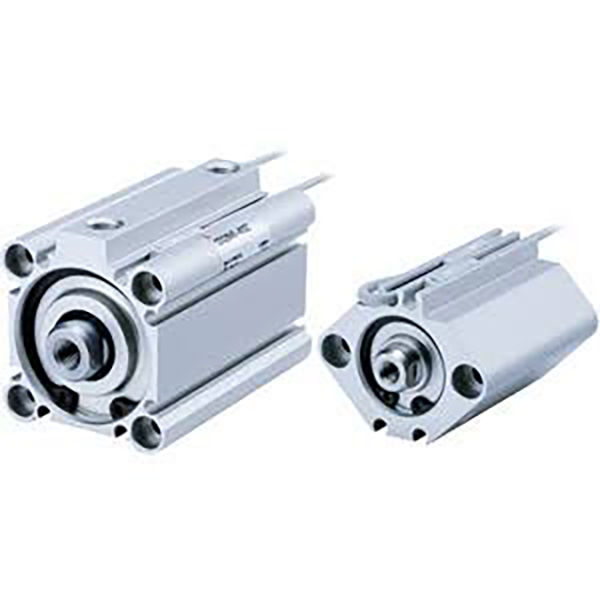

SOLH CQ2 वर्ग कॉम्पैक्ट पतला सिलेंडर SMC CQ2 श्रृंखला के साथ पूरी तरह से विनिमेय है। इसकी अल्ट्रा-शॉर्ट स्क्वायर बॉडी इंस्टॉलेशन स्पेस को बचाने के लिए पारंपरिक टाई रॉड सिलेंडर की तुलना में लंबाई 50% कम कर देती है। यह प्रचुर मात्रा में वेरिएंट के साथ पूर्ण बोर रेंज φ4 ~ 200 मिमी को कवर करता है: सिंगल रॉड, CQ2W ट्विन रॉड, CQ2K नॉन-रोटेटिंग पिस्टन रॉड, वैकल्पिक एयर कुशन और अल्ट्रा-शॉर्ट स्ट्रोक संस्करण। अंतर्निर्मित चुंबक वाले CDQ2 मॉडल बिना उभरे हुए सेंसर के मल्टी-साइड चुंबकीय स्विच माउंटिंग का समर्थन करते हैं। मानक रबर बंपर सुसज्जित हैं, और उच्च गति संचालन के लिए एयर कुशन वैकल्पिक है। 5 मिलियन चक्र तक सेवा जीवन के साथ तेल-मुक्त संचालन के लिए तेल-आरक्षित कम घर्षण सील को अपनाना, इलेक्ट्रॉनिक्स, ऑटोमोटिव और पैकेजिंग स्वचालन में क्लैंपिंग, पुशिंग और पोजिशनिंग के लिए व्यापक रूप से उपयोग किया जाता है।
