CJ2K सीरीज स्टेनलेस स्टील मिनी सिलेंडर｜नॉन-रोटेटिंग रॉड प्रकार

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

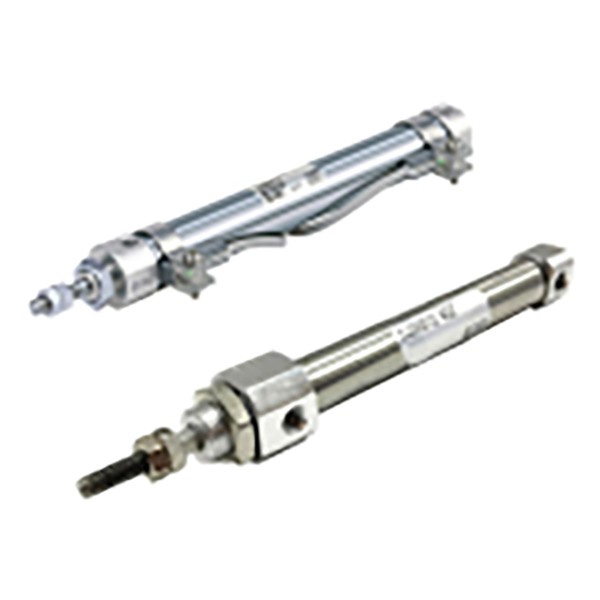

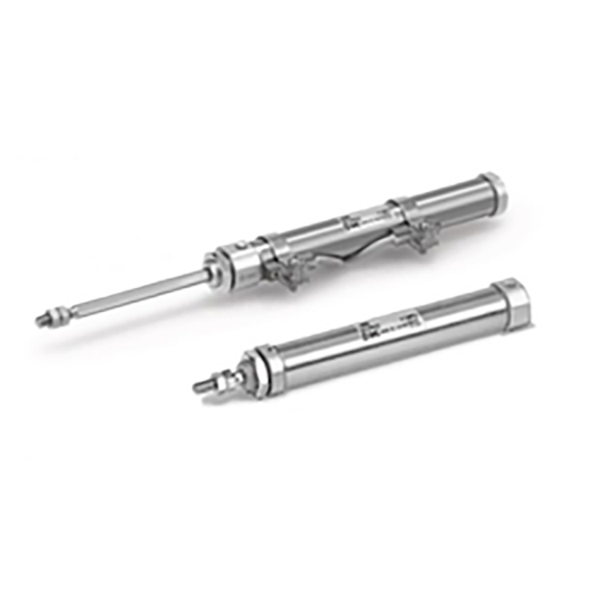

     SOLH CJ2K श्रृंखला गैर-घूर्णन रॉड स्टेनलेस स्टील मिनी सिलेंडर है, जो CJ2 मिनी सिलेंडर परिवार से ली गई है। मुख्य विशेषता: हेक्सागोनल एंटी-रोटेशन पिस्टन रॉड को विस्तार और वापसी के दौरान पिस्टन रॉड को घूमने से रोकने के लिए आंतरिक गाइड संरचना के साथ एकीकृत किया गया है। सटीक स्टेशनों के लिए आदर्श जहां अंतिम स्थिरता को निश्चित कोणीय स्थिति बनाए रखनी चाहिए। 304 स्टेनलेस स्टील बैरल को अपनाना, कॉम्पैक्ट और हल्का वजन। तीन ऑपरेशन मोड का समर्थन करता है: डबल एक्टिंग, सिंगल एक्टिंग स्प्रिंग रिटर्न, सिंगल एक्टिंग स्प्रिंग एक्सटेंड। बोर आकार: Φ10, Φ16. आयातित मूल CJ2K के साथ पूरी तरह से आयामी रूप से विनिमेय। M9BW चुंबकीय स्विच के साथ संगत वैकल्पिक अंतर्निर्मित चुंबकीय रिंग। छोटे स्वचालन, 3सी उपकरण, सटीक टूलींग और जिग पुशिंग अनुप्रयोगों में व्यापक रूप से अपनाया गया।

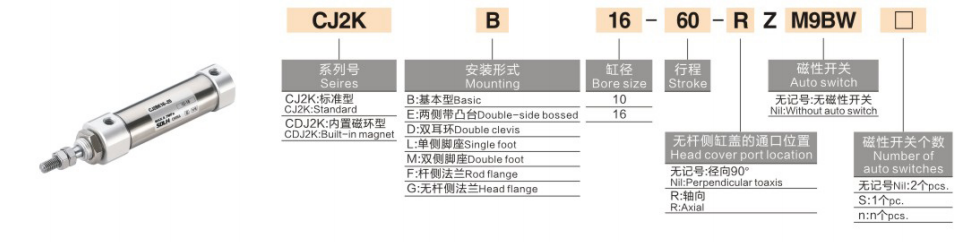

पूर्ण मॉडल कोडिंग स्पष्टीकरण

   1. मॉडल उदाहरण: CJ2KB10-30SZ-M9BW-B

   2. आदेश देने का उदाहरण

    CJ2KB10-30SZ-M9BW

     -- नॉन-रोटेटिंग मिनी सिलेंडर, बेसिक माउंटिंग, बोर 10, स्ट्रोक 30, सिंगल एक्टिंग स्प्रिंग रिटर्न, बिल्ट-इन मैग्नेटिक रिंग, एम9बीडब्लू मैग्नेटिक स्विच से सुसज्जित।

मुख्य संरचना और प्रदर्शन लाभ

   1. हेक्सागोनल पिस्टन रॉड मैकेनिकल एंटी-रोटेशन (कोर एडवांटेज)

     - परिधिगत घुमाव को प्रतिबंधित करने के लिए हेक्सागोनल क्रॉस-सेक्शन पिस्टन रॉड को फ्रंट गाइड बुशिंग के साथ मिलान किया गया।

     - एंटी-रोटेशन सटीकता: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     -- ✅ प्रत्यावर्तन के दौरान साधारण गोल पिस्टन रॉड के मुक्त मरोड़ के कारण होने वाली विक्षेपण समस्याओं का समाधान करें।

   2. 304 स्टेनलेस स्टील बैरल, कॉम्पैक्ट स्लिम आउटलाइन

     - जंग प्रतिरोध और नमी-प्रूफ प्रदर्शन; बेलनाकार संरचना कॉम्पैक्ट उपकरण अलमारियाँ के अंदर स्थापना स्थान बचाती है।

   3. एकाधिक ऑपरेशन मोड उपलब्ध हैं

     - दोहरा अभिनय: दोनों तरफ वायु आपूर्ति, स्थिर जोर, निरंतर बड़े पैमाने पर उत्पादन के लिए पसंदीदा

     - एस स्प्रिंग रिटर्न: सक्रिय होने पर विस्तार करें, बिजली हानि के बाद स्वचालित रूप से वापस लें

     - टी स्प्रिंग एक्सटेंड: सक्रिय होने पर वापस लें, सुरक्षा रीसेट आवश्यकताओं को पूरा करने के लिए बिजली हानि के बाद ऑटो एक्सटेंड करें

   4. विविध माउंटिंग विकल्प

     - मूल प्रकार, फुट माउंट एल, फ्लैंज एफ, डबल क्लीविस डी। ऊर्ध्वाधर, क्षैतिज और उल्टे असेंबली का समर्थन करता है।

   5. तेल मुक्त संचालन

     - अंदर पूर्व-लेपित लंबे समय तक चलने वाला ग्रीस, स्थिर दीर्घकालिक संचालन के लिए शुष्क तेल मुक्त संपीड़ित हवा के साथ संगत।

   6. वैकल्पिक चुंबकीय स्थिति का पता लगाना

     - अंतर्निर्मित चुंबक से सुसज्जित Z संस्करण, स्वचालित इंटरलॉक नियंत्रण के लिए पीएलसी को इन-प्लेस सिग्नल बढ़ाने/वापस लेने के लिए M9BW स्विच के साथ सहयोग करता है।

   7. मानक रबर तकिया

     - पिस्टन प्रभाव को अवशोषित करने और ऑपरेटिंग शोर को कम करने के लिए दोनों सिरों पर अंतर्निर्मित रबर कुशन पैड।

मानक तकनीकी विशिष्टताएँ

   1. सैद्धांतिक आउटपुट थ्रस्ट @0.5MPa (एन)

चयन तुलना: CJ2K नॉन-रोटेटिंग VS स्टैंडर्ड CJ2 राउंड रॉड

    1. ✅ इन कामकाजी परिस्थितियों में CJ2K को प्राथमिकता दें

     - फ्लैट जिग्स, शिफ्ट फोर्क्स या रॉड एंड पर लगे पोजिशनिंग पिन, लोड विक्षेपण निषिद्ध है;

     - छोटे अनुक्रमण टूलींग, वर्कपीस को गाइड खांचे के अंदर धकेलना;

     - कैमरा और निरीक्षण फिक्स्चर की रैखिक फ़ीड जिसके लिए निरंतर कोण की आवश्यकता होती है;

     - पिस्टन रॉड से जुड़े फ्लैट क्लैंप, मरोड़ से सामग्री जाम हो जाएगी या स्थिति खराब हो जाएगी।

   2. ❌ मानक CJ2 स्वीकार्य परिदृश्य

     - सरल निष्कासन, गोल वर्कपीस को धकेलना, भार पर कोई कोणीय प्रतिबंध नहीं, लागत प्राथमिकता।

3-चरणीय चयन मार्गदर्शिका

   1. एंटी-ट्विस्ट आवश्यकता की पुष्टि करें

     - पोजिशनिंग ग्रूव के साथ फ्लैट/स्क्वायर फिक्स्चर → CJ2K नॉन-रोटेटिंग संस्करण चुनना होगा।

   2. ऑपरेशन मोड का चयन करें

     - निरंतर प्रत्यागामी और अधिकतम जोर → दोहरा अभिनय (एस/टी प्रत्यय के बिना)

     - हवा के साथ विस्तार, शटडाउन के बाद ऑटो वापस लेना → एस स्प्रिंग रिटर्न

     -- हवा के साथ वापस लें, शटडाउन के बाद स्वतः बाहर निकलें → टी स्प्रिंग का विस्तार

   3. सेंसर और माउंटिंग कॉन्फ़िगर करें

     - पीएलसी स्थिति फीडबैक आवश्यक: प्रत्यय Z (अंतर्निहित चुंबक) + M9BW चुंबकीय स्विच जोड़ें

     - माउंटिंग चयन: अंत चेहरे की स्थापना के लिए निकला हुआ किनारा एफ; साइड फ्रेम माउंटिंग के लिए फुट एल; हिंग वाले स्विंग मोशन के लिए डबल क्लीविस डी

विशिष्ट अनुप्रयोग परिदृश्य

     - 3सी ऑटोमेशन: पीसीबी फ्लैट जिग पुशिंग, स्लॉट्स में कनेक्टर पोजिशनिंग

     - ऑप्टिकल निरीक्षण उपकरण: निश्चित पहचान कोण के साथ कैमरा रैखिक फीडिंग

     - छोटे टूलींग और फिक्स्चर: फ्लैट वर्कपीस इजेक्शन, गाइड स्लॉट में सामग्री फीडिंग

     - पैकेजिंग मशीनरी: फ्लैट कार्टन पोजिशनिंग, छोटे लेबल पुशिंग

     - प्रयोगशाला स्वचालन और आर्द्र कार्यशालाएँ (स्टेनलेस स्टील विरोधी जंग बैरल)

मानक वायवीय सर्किट संदर्भ

   1. डबल एक्टिंग पुश सर्किट

     - एएफसी एयर फ़िल्टर रेगुलेटर स्नेहक → 4V210-06 5/2 सोलनॉइड वाल्व → PU4 ट्यूबिंग → CJ2KB16-60Z-M9BW

   2. सिंगल एक्टिंग स्प्रिंग रीसेट सर्किट

     - एआर प्रेशर रेगुलेटर → 3V210 3/2 सोलेनॉइड वाल्व → CJ2KB10-30SZ

उपयोग के लिए सावधानियां

     - पिस्टन रॉड पर अत्यधिक रेडियल साइड लोड से बचें। पार्श्व बल गाइड झाड़ी के घिसाव को तेज करता है और एंटी-रोटेशन परिशुद्धता को कम करता है।

     - मरोड़ क्षण को कम करने के लिए अंत लोड को समाक्षीय रूप से स्थापित करें।

     - गाइड असेंबली में धूल जमने से रोकने के लिए अपस्ट्रीम में एएफ एयर फिल्टर स्थापित करें।

     - पूर्ण 0.7 एमपीए दबाव के तहत लंबे समय तक उच्च गति संचालन से बचें; रबर कुशन का पूरा उपयोग करें।

     - मजबूत एसिड और क्षार संक्षारक वातावरण के लिए अनुकूलन योग्य फ्लोरीन रबर सील संस्करण।

एक वाक्य सारांश

     SOLH CJ2K स्टेनलेस स्टील नॉन-रोटेटिंग हेक्सागोनल रॉड मिनी सिलेंडर सटीक एंटी-ट्विस्ट रैखिक गति प्रदान करता है, जो कई माउंटिंग शैलियों के साथ डबल/सिंगल एक्टिंग वेरिएंट में उपलब्ध है, M9BW चुंबकीय स्विच के साथ संगत है, 3C परीक्षण, ऑप्टिकल निरीक्षण और सटीक जिग पोजिशनिंग स्टेशनों के लिए सही एक्चुएटर है जहां कोणीय विचलन निषिद्ध है।
