एमएसक्यू सीरीज रोटरी टेबल/रैक और पिनियन प्रकार

एसओएलएच एमएसक्यू रैक-एंड-पिनियन रोटरी एक्चुएटर समकक्ष एसएमसी रोटरी टेबल के साथ पूरी तरह से विनिमेय है। सममित दोहरी पिस्टन गियर रैक संरचना द्वारा संचालित, यह वेन-प्रकार सीआरक्यू सिलेंडरों की तुलना में 3 ~ 4 गुना अधिक टॉर्क और बेहतर रेडियल और अक्षीय भार क्षमता उत्पन्न करता है। दो ग्रेड उपलब्ध हैं: H9 सहिष्णुता के साथ MSQB मानक श्रृंखला और H8 फिट और ±0.01 मिमी रिपीट पोजिशनिंग सटीकता वाली MSQA उच्च परिशुद्धता श्रृंखला। रोटरी टेबल पिन छेद और फिक्स्चर टैपिंग छेद का पता लगाने के साथ पूर्व-मशीनीकृत है, साथ ही वायरिंग और ट्यूबिंग रूटिंग के लिए छेद के माध्यम से एक केंद्रीय खोखला है। असीम रूप से समायोज्य स्विंग रेंज 0~190° के लिए दोहरे अंत कोण समायोजन स्क्रू से सुसज्जित, निश्चित 90°/180° स्विंग वेरिएंट वैकल्पिक हैं। दो डंपिंग समाधान पेश किए जाते हैं: मानक रबर बंपर और प्रत्यय-आर एकीकृत हाइड्रोलिक शॉक अवशोषक (एल कम गतिज ऊर्जा / एच उच्च गतिज ऊर्जा)। दोहरे पाइपिंग लेआउट में डिफ़ॉल्ट एंड-फेस पोर्ट और ई साइड फ्रंट पोर्ट शामिल हैं। अंतर्निर्मित चुंबकीय छल्ले पीएलसी को स्थिति फीडबैक सिग्नल प्रसारित करने के लिए M9BW रीड स्विच का समर्थन करते हैं। फ़्रेम का आकार 10 से 200 तक होता है, स्नेहन-मुक्त संचालन के लिए लंबे समय तक चलने वाले ग्रीस से पहले से भरा हुआ। इंडेक्सिंग, टर्नओवर और मल्टी-एंगल पोजिशनिंग ऑटोमेशन के लिए पीसीबी ऑप्टिकल निरीक्षण, माइक्रोचिप सटीक पोजिशनिंग, पैकेजिंग दिशा स्विचिंग, मशीन टूल वर्कपीस फ़्लिपिंग और मिनी मैनिपुलेटर एंड रोटरी जोड़ों पर व्यापक रूप से लागू किया जाता है।

जांच भेजें

उत्पाद वर्णन

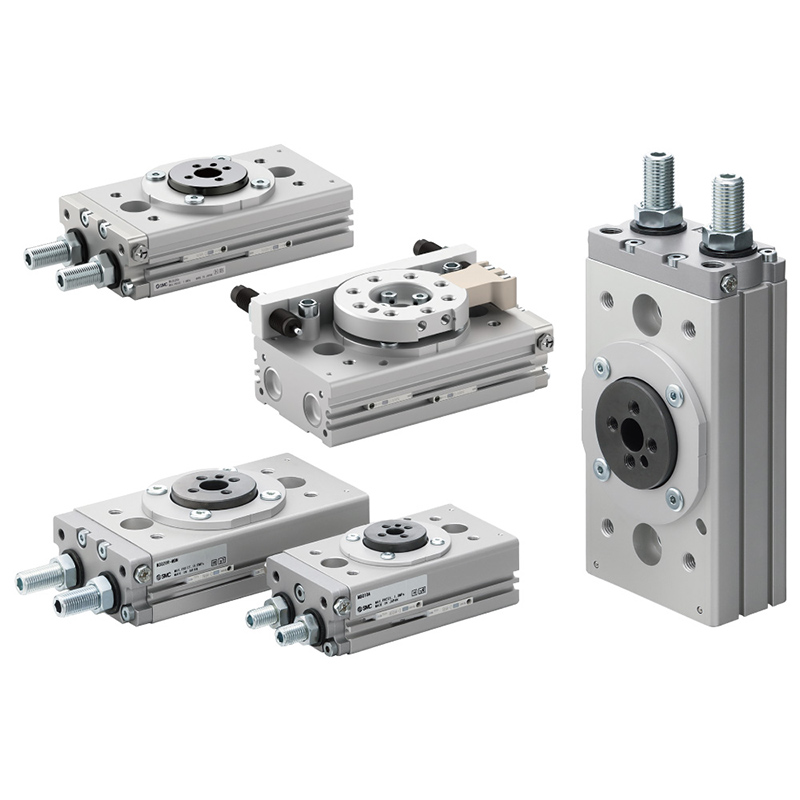

एमएसक्यू सीरीज रैक और पिनियन रोटरी एक्चुएटर टेबल (एसओएलएच रिचगे टेक्नोलॉजी)

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

SOLH MSQ श्रृंखला दोहरी पिस्टन सममित रैक और पिनियन ड्राइविंग संरचना को अपनाती है, जो दो उप-श्रृंखलाओं में विभाजित है: MSQB मानक ग्रेड और MSQA उच्च परिशुद्धता ग्रेड। इसमें छेद के माध्यम से केंद्रीय खोखले के साथ एकीकृत गोलाकार माउंटिंग टेबल, 0 ~ 190 डिग्री से लगातार समायोज्य स्विंग कोण की सुविधा है।

सममित दोहरी पिस्टन रैक-पिनियन वेन-प्रकार सीआरक्यू रोटरी सिलेंडर की तुलना में 3 ~ 4 गुना बड़ा आउटपुट टॉर्क और बेहतर रेडियल/अक्षीय भार क्षमता प्रदान करता है। दो शॉक अवशोषण विकल्प उपलब्ध हैं: अंतर्निर्मित रबर बफर या एकीकृत हाइड्रोलिक बफर। डुअल एयर पोर्ट लेआउट (एंड फेस / साइड फ्रंट) टयूबिंग लेआउट को सरल बनाता है; रोटरी स्थिति सिग्नल फीडबैक के लिए संगत चुंबकीय रीड स्विच। स्वचालित अनुक्रमण, वर्कपीस फ़्लिपिंग और सटीक पोजिशनिंग स्टेशनों के लिए व्यापक रूप से उपयोग किया जाता है।

श्रृंखला वर्गीकरण एवं चयन तालिका (परिशुद्धता + बफर मिलान)

मॉडल कोड	बफ़र प्रकार	परिशुद्धता ग्रेड	मुख्य अनुप्रयोग परिदृश्य
एमएसक्यूबी	मानक रबर बम्प बफ़र	बुनियादी सहनशीलता H9/h9	सामान्य लाइट-ड्यूटी उत्पादन लाइनें, लागत-संवेदनशील मानक स्टेशन
एमएसक्यूबी-आर	अंतर्निर्मित हाइड्रोलिक शॉक अवशोषक (प्रत्यय आर)	बुनियादी सहनशीलता H9/h9	उच्च गति रोटेशन, भारी प्रभाव, लंबे चक्र निरंतर संचालन
एमएसक्यूए	मानक रबर बम्प बफ़र	उच्च परिशुद्धता H8/h8	इलेक्ट्रॉनिक परिशुद्धता असेंबली, ऑप्टिकल निरीक्षण, उच्च दोहराव स्थिति
एमएसक्यूए-आर	अंतर्निर्मित हाइड्रोलिक शॉक अवशोषक (प्रत्यय आर)	उच्च परिशुद्धता H8/h8	उच्च गति परिशुद्धता अनुक्रमण, भारी भार उच्च सटीकता रोटरी स्टेशन

संपूर्ण मॉडल कोडिंग नियम

1. कोडिंग नियम 1: MSQB20A-□-M9BW-□

उदाहरण: MSQB20A-M9BW

-- एमएसक्यूबी/एमएसक्यूए: श्रृंखला पहचानकर्ता

MSQB = मानक मूल श्रृंखला; MSQA = उच्च परिशुद्धता परिशुद्धता श्रृंखला

-- 20: फ़्रेम आकार (उपलब्ध: 10 / 20 / 30 / 50 / 70 / 100 / 200)

- ए / आर: कोण समायोजन और बफर कोड

ए = दोहरे अंत कोण समायोजन पेंच; आर = अंतर्निर्मित हाइड्रोलिक शॉक अवशोषक; कोई प्रत्यय नहीं = केवल रबर बफ़र

- मध्य बॉक्स: एयर पोर्ट स्थिति

रिक्त = अंतिम मुख वाले हवाई बंदरगाह; ई = साइड फ्रंट एयर पोर्ट

- M9BW: चुंबकीय स्विच मॉडल

रिक्त = चुंबकीय स्विच के बिना; M9BW / M9BL यूनिवर्सल रीड सेंसर संगत

- अंतिम बॉक्स: चुंबकीय स्विच मात्रा

रिक्त = मानक 2 पीसी; एस = एकल टुकड़ा; कस्टम आंकड़ा = अनुकूलित मात्रा

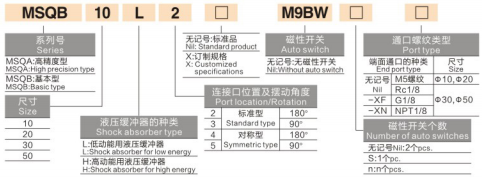

2. कोडिंग नियम 2: MSQB10L2-□-M9BW-□-□

उदाहरण: MSQB10L2-M9BW

- एमएसक्यूबी: मानक श्रृंखला; फ़्रेम का आकार 10/20/30/50

- एल / एच: हाइड्रोलिक बफर गतिज ऊर्जा ग्रेड (केवल आर हाइड्रोलिक संस्करण के लिए)

एल = कम गतिज ऊर्जा हाइड्रोलिक बफर; एच = उच्च गतिज ऊर्जा हाइड्रोलिक बफर

-- अंक 2/3/4/5: निश्चित स्विंग कोण विशिष्टता

2 = मानक 180°; 3 = 90°; 4 = सममित 180°; 5 = सममित 90°

- मध्य बॉक्स: कस्टम मार्किंग एक्स, रिक्त = मानक स्टॉक मॉडल

- M9BW: चुंबकीय स्विच, रिक्त = कोई सेंसर सुसज्जित नहीं

- अंतिम बॉक्स: चुंबकीय स्विच मात्रा; रिक्त = 2 पीसी, एस = 1 पीसी

- अंतिम बॉक्स: एयर पोर्ट थ्रेड विशिष्टता

खाली = M5 धागा (केवल आकार 10/20 के लिए); एक्सएफ = जी1/8; एक्सएन = एनपीटी1/8 अमेरिकी धागा

मुख्य संरचनात्मक लाभ

1. सममित दोहरी पिस्टन रैक और पिनियन ड्राइव

- दोहरे सिंक्रोनस पिस्टन गियर को समकालिक रूप से धकेलते हैं, जिससे एकतरफा प्रतिक्रिया समाप्त हो जाती है; शून्य रोटेशन जिटर के साथ समान टॉर्क आउटपुट, सिंगल-पिस्टन वेन सिलेंडर की तुलना में कहीं अधिक भार क्षमता।

2. पिन छेद का पता लगाने के साथ एकीकृत रोटरी टेबल

- प्रत्यक्ष जिग/वर्कपीस लॉकिंग, आसान संरेखण और उच्च अभिन्न कठोरता के लिए टेबल पूर्व-मशीनीकृत पोजिशनिंग पिन छेद और मानक माउंटिंग टैप किए गए छेद। सेंट्रल हॉलो थ्रू होल (φ6~φ24) एयर ट्यूबिंग और सेंसर वायरिंग को केंद्र, साफ आंतरिक मशीन लेआउट से गुजरने की अनुमति देता है।

3. डुअल एयर पोर्ट लेआउट

- दो पाइपिंग विकल्प: एंड फेस एयर इनलेट या साइड फ्रंट ई-टाइप पोर्ट, यांत्रिक हस्तक्षेप के बिना कॉम्पैक्ट सीमित उपकरणों के लिए लचीली ट्यूबिंग रूटिंग।

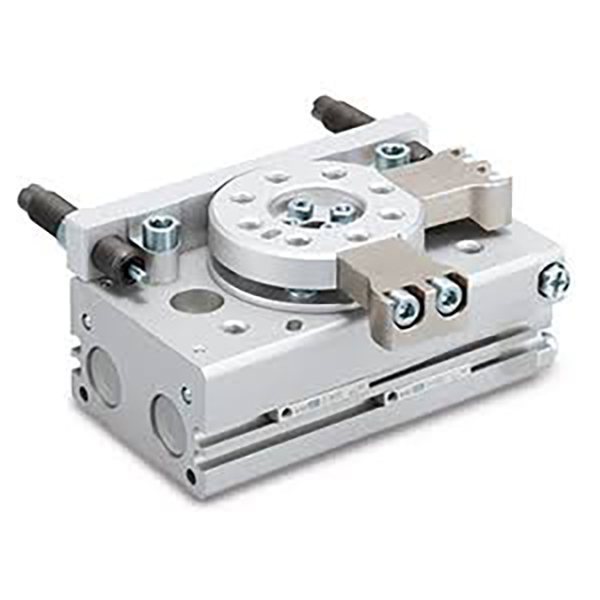

4. स्वतंत्र दोहरे अंत कोण समायोजन पेंच (प्रत्यय ए)

- दक्षिणावर्त और वामावर्त स्ट्रोक को स्वतंत्र रूप से प्रतिबंधित करने के लिए दोनों सिरों पर अलग-अलग सीमा पेंच; स्विंग रेंज 0~190° के भीतर असीमित रूप से समायोज्य है, फ़ैक्टरी डिफ़ॉल्ट 190° पर प्रीसेट है।

5. दो वैकल्पिक शॉक अवशोषण प्रणालियाँ

- मानक संस्करण: कम गति वाले प्रकाश भार के तहत शोर में कमी के लिए डुअल-एंड रबर बम्प बफर

-- -आर हाइड्रोलिक बफर संस्करण: एकीकृत तेल शॉक अवशोषक (एल कम गतिज / एच उच्च गतिज ग्रेड) उच्च गति पर भारी प्रभाव को अवशोषित करता है, स्टॉप कंपन को कम करता है और फिक्स्चर और वर्कपीस की सुरक्षा करता है

6. चुंबकीय स्थिति प्रतिक्रिया संगत

-- सिलेंडर बॉडी के अंदर अंतर्निर्मित स्थायी चुंबकीय रिंग, स्वचालित इंटरलॉक लॉजिक के लिए पीएलसी को 0°/90°/180° इन-प्लेस सिग्नल संचारित करने के लिए M9BW/M9BL रीड स्विच के साथ संगत।

7. MSQA के लिए प्रिसिजन बॉल बेयरिंग सपोर्ट

- MSQA उच्च परिशुद्धता मॉडल वर्ग परिशुद्धता बॉल बेयरिंग असेंबली को अपनाता है; रेडियल और अक्षीय रनआउट ≤0.01 मिमी, स्थिति सटीकता दोहराएं ±0.01 मिमी। MSQB मूल संस्करण सामान्य स्वचालन स्थिति आवश्यकताओं को पूरा करता है।

सार्वभौमिक मानक तकनीकी विशिष्टताएँ

1. ड्राइव मोड: डबल एक्टिंग डुअल पिस्टन रैक और पिनियन

2. ऑपरेटिंग दबाव रेंज

-- रबर बफ़र प्रकार: 0.1~1.0 एमपीए

-- -आर हाइड्रोलिक बफर प्रकार: 0.1~0.6 एमपीए

3. प्रमाण परीक्षण दबाव: 1.05 एमपीए

4. परिवेश का तापमान: 0~60℃ (एयर सर्किट के अंदर कोई बर्फ नहीं)

5. एडजस्टेबल स्विंग रेंज: 0~190° असीम रूप से समायोज्य, फ़ैक्टरी प्रीसेट 190°; निश्चित कोण 90°/180° वैकल्पिक

6. स्नेहन: कारखाने में पहले से भरा हुआ लंबे समय तक चलने वाला ग्रीस, तेल मुक्त स्वच्छ शुष्क हवा के साथ संगत स्नेहन मुक्त डिजाइन

7. लागू माध्यम: फ़िल्टर की गई सूखी संपीड़ित हवा (≥40μm निस्पंदन परिशुद्धता)

टोक़ और भार वहन क्षमता तालिका (0.5 एमपीए आपूर्ति वायु)

चौखटा का आकर	सैद्धांतिक टोक़ (एनएम)	स्वीकार्य रेडियल लोड (एन)	स्वीकार्य अक्षीय भार (एन)	स्वीकार्य झुकने का क्षण (N·m)
10	0.78	78	74	2.4
20	1.8	137	137	4.0
30	3.6	363	363	5.5
50	7.0	451	476	10.0
70	12.0	708	666	12.0
100	18.0	980	980	18.0
200	36.0	1500	1500	30.0

बफ़र मैक्स काइनेटिक ऊर्जा तुलना तालिका

चौखटा का आकर	मैक्स काइनेटिक एनर्जी (जे) रबर बफर	मैक्स काइनेटिक एनर्जी (जे) एल/एच हाइड्रोलिक बफर (-आर)
10	0.007	0.039
20	0.025	0.116
30	0.048	0.294
50	0.081	1.1
70	0.24	1.6
100	0.32	2.9
200	0.56	5.8

संपूर्ण मॉडल चयन नियम

1. परिशुद्धता ग्रेड चयन

- चिप पोजिशनिंग, पीसीबी ऑप्टिकल निरीक्षण, सटीक असेंबली → MSQA उच्च परिशुद्धता श्रृंखला

- सामान्य वर्कपीस फ़्लिपिंग, सामग्री डायवर्टिंग और सॉर्टिंग → MSQB मानक मूल श्रृंखला

2. बफर मिलान नियम

- कम गति प्रकाश भार, लागत नियंत्रण: गैर-आर रबर बफर मॉडल

- उच्च आवृत्ति तेज चक्र, भारी वर्कपीस प्रभाव: चयन -आर हाइड्रोलिक बफर; हल्का प्रभाव एल ग्रेड, भारी प्रभाव एच ग्रेड

3. स्विंग कोण चयन

-- 90° फ़्लिपिंग लोडिंग/अनलोडिंग: प्रत्यय 3/5

- 180° प्रत्यागामी अनुक्रमण, दो तरफा पहचान: प्रत्यय 2 / 4

- कस्टम मनमानी सीमित स्विंग रेंज: एक समायोजन पेंच के साथ यूनिवर्सल मॉडल

4. एयर पोर्ट लेआउट

- कॉम्पैक्ट सीमित आंतरिक मशीन स्थान: ई साइड फ्रंट पोर्ट संस्करण

- मानक बाहरी उजागर पाइपिंग: डिफ़ॉल्ट अंत फेस पोर्ट

5. स्थिति संकेत प्रतिक्रिया

- पीएलसी इंटरलॉक के लिए आवश्यक इन-प्लेस सिग्नल: M9BW चुंबकीय स्विच (2 पीसी मानक) से लैस; केवल सिंगल-साइड डिटेक्शन एस सिंगल स्विच का चयन करें

6. थ्रेड विशिष्टता

- आकार 10/20 छोटे फ्रेम डिफ़ॉल्ट एम5 थ्रेड; मध्यम-बड़ा 30/50 वैकल्पिक G1/8 (XF), NPT1/8 (XN) अमेरिकी धागा

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

- 3सी इलेक्ट्रॉनिक्स प्रिसिजन ऑटोमेशन: चिप रोटरी पोजिशनिंग, पीसीबी मल्टी-एंगल ऑप्टिकल निरीक्षण, माइक्रो-कंपोनेंट इंडेक्सिंग असेंबली

- पैकेजिंग उत्पादन लाइनें: बोतल कैपिंग स्टेशन, कार्टन 90° दिशा परिवर्तन, रोटरी लेबल संलग्न करना

- मशीन टूल फिक्स्चर: वर्कपीस फ़्लिपिंग, स्टैम्पिंग जिग इंडेक्सिंग पोजीशनिंग

- लॉजिस्टिक सॉर्टिंग उपकरण: सामग्री डायवर्टिंग, पाइपलाइन रोटरी स्टॉप मैकेनिज्म

- मिनी मैनिपुलेटर्स का अंतिम प्रभावक: रोबोट संयुक्त रोटेशन, वैक्यूम चक पिक-एंड-प्लेस फ़्लिपिंग

- परिशुद्धता परीक्षण उपकरण: दृष्टि निरीक्षण रोटरी टेबल, बहु-कोण वायु जकड़न परीक्षण जिग

वायवीय सर्किट मिलान समाधानों का समर्थन करना

1. मानक सामान्य सर्किट

- एएफसी वायु स्रोत दो-बिंदु संयोजन → 4V210 5/2 सोलनॉइड वाल्व → पीयू एयर टयूबिंग → एमएसक्यू रोटरी टेबल (एम9बीडब्ल्यू चुंबकीय स्विच पीएलसी से जुड़ा हुआ)

2. विस्फोट रोधी कार्यशाला सर्किट

- विस्फोट रोधी वायु स्रोत उपचार इकाई → 50-वीएफई विस्फोट रोधी 5-वे सोलनॉइड वाल्व → पीयू लचीली नली → खतरनाक वातावरण के लिए एमएसक्यूबी/एमएसक्यूए रोटरी सिलेंडर

3. मिनी प्रिसिजन माइक्रो स्टेशन

--AC1500 मिनी एयर रेगुलेटर फ़िल्टर → 3V श्रृंखला 3/2 सोलनॉइड वाल्व → PU4 पतली ट्यूबिंग → MSQ10 / MSQ20 छोटी रोटरी टेबल

एक वाक्य सारांश

SOLH MSQ दोहरी पिस्टन रैक और पिनियन रोटरी टेबल MSQB मानक और MSQA उच्च परिशुद्धता ग्रेड में विभाजित होती है, 0 ~ 190 ° समायोज्य स्विंग, दोहरी रबर / हाइड्रोलिक शॉक अवशोषण, दोहरी अंत / साइड एयर पोर्ट लेआउट और केंद्रीय खोखले वायरिंग छेद का समर्थन करती है, इलेक्ट्रॉनिक्स, पैकेजिंग, मशीन टूल और परीक्षण स्वचालन लाइनों के लिए सार्वभौमिक रोटरी इंडेक्सिंग एक्ट्यूएटर के रूप में वेन सिलेंडर की तुलना में 3 ~ 4x अधिक टॉर्क प्रदान करती है।
