ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

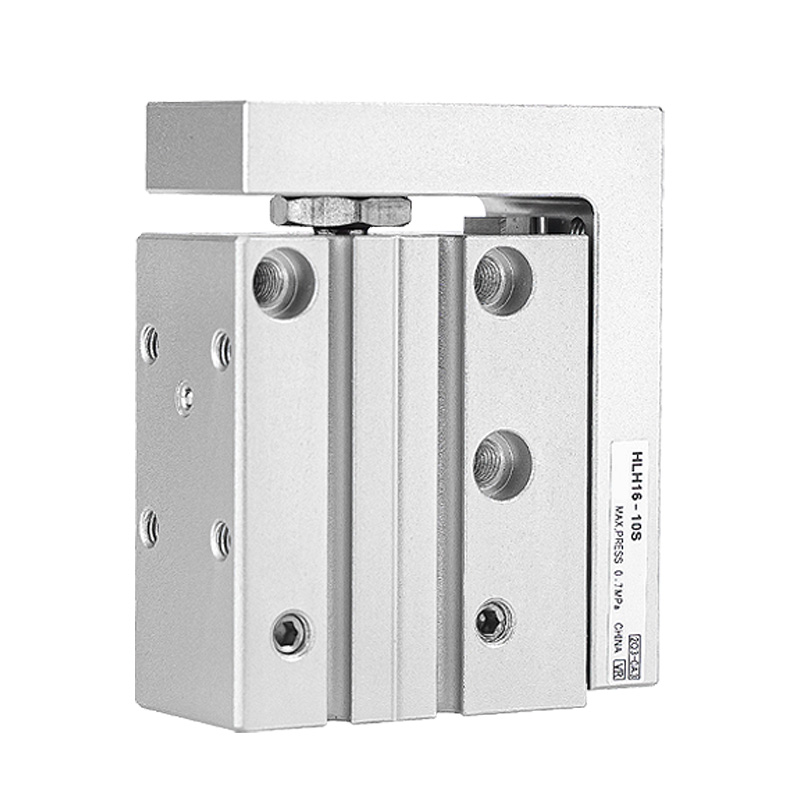

एसओएलएच एचएलएच श्रृंखला एक लो-प्रोफाइल लीनियर स्लाइड सिलेंडर है जो एकीकृत साइड-माउंटेड एल-आकार की रीसर्क्युलेटिंग बॉल लीनियर गाइड रेल से सुसज्जित है। इंस्टॉलेशन स्पेस को बचाने के लिए अल्ट्रा-थिन स्लिम बॉडी डिज़ाइन की विशेषता, इसे विशेष रूप से सीमित माउंटिंग क्लीयरेंस के साथ सटीक असेंबली, लाइट-लोड पोजिशनिंग और ऑटोमेशन उपकरण के लिए विकसित किया गया है।
- सीरीज कोड: एचएलएच (सिंगल साइड रेल डिजाइन, कोई सममित ट्विन रेल वेरिएंट नहीं)
- गाइडिंग सिस्टम: साइड-माउंटेड रीसर्क्युलेटिंग बॉल लीनियर गाइड (एल-टाइप इंटीग्रेटेड रेल)
- ऑपरेशन प्रकार: डबल एक्टिंग रिसीप्रोकेटिंग सिलेंडर
- लागू माध्यम: स्वच्छ संपीड़ित हवा (निस्पंदन परिशुद्धता ≥40μm)
- मुख्य प्रतिस्पर्धी लाभ: अल्ट्रा पतली प्रोफ़ाइल, 4-दिशा बढ़ते छेद, 3-दिशा एयर पोर्ट लेआउट, उत्कृष्ट स्थान उपयोग
|
पैरामीटर आइटम |
विशिष्टता विवरण |
| बोर आकार (मिमी) |
6, 10, 16, 20 |
| मानक स्ट्रोक विकल्प (मिमी) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| ऑपरेटिंग दबाव रेंज |
0.15 ~ 0.7 एमपीए |
| सबूत परीक्षण दबाव |
1.2 एमपीए |
| परिचालन तापमान |
-20℃ ~ 70℃ (आंतरिक घटकों पर कोई आइसिंग नहीं) |
| पिस्टन चलने की गति |
50 ~ 500 मिमी/सेकेंड |
| स्ट्रोक सहनशीलता |
+1.0 मिमी |
| एयर पोर्ट थ्रेड |
बोर 6/10: एम5×0.8; बोर 16/20: पीटी1/8 |
| चुंबकीय अंगूठी |
मानक (प्रत्यय एस) के रूप में निर्मित, सीएमएसएच/डीएमएसएच रीड स्विच के साथ संगत |
1. इंटीग्रेटेड साइड एल-टाइप रीसर्क्युलेटिंग बॉल गाइड रेल
एक-टुकड़ा रेल और स्लाइड कैरिज संरचना बेहतर सीधापन और एंटी-रोटेशन परिशुद्धता प्रदान करती है; अल्ट्रा-संकीर्ण पतला शरीर समग्र स्थापना चौड़ाई को काफी कम कर देता है।
2. यूनिवर्सल 4-वे माउंटिंग लेआउट
मुख्य बॉडी के नीचे, किनारे, सामने और पीछे के चेहरे पर मशीनीकृत टैप किए गए छेद स्थापित करना; जटिल कॉम्पैक्ट उपकरण लेआउट में फिट होने के लिए चार दिशाओं से लचीला फिक्सिंग।
3. लचीला 3-वे एयर पोर्ट कॉन्फ़िगरेशन
एयर इनलेट/आउटलेट पोर्ट पीछे के छोर, पार्श्व भाग और सामने की ओर उपलब्ध हैं; साफ सुथरा सर्किट रूटिंग के लिए अत्यधिक निःशुल्क पाइपिंग व्यवस्था।
4. दोहरी स्थिरता माउंटिंग सतहें
स्लाइड कैरिज की ऊपरी सतह और सामने दोनों तरफ टूलिंग माउंटिंग के लिए टैप किए गए छेद; सटीक जिग स्थिति की गारंटी के लिए शीर्ष तल पर पिन छेद की स्थिति बनाना।
5. पूर्व-मशीनीकृत सेंसर ग्रूव्स
चुंबकीय रीड स्विच की आसान स्थापना और समायोज्य स्थिति के लिए सिलेंडर बॉडी के दोनों किनारों पर मानक स्लाइडिंग स्लॉट।
6. बिल्ट-इन फ्लोटिंग जॉइंट
पिस्टन रॉड और स्लाइड कैरिज के बीच फ्लोटिंग कनेक्शन पार्श्व साइड लोड तनाव को समाप्त करता है और आंतरिक पिस्टन असेंबली को विक्षेपण क्षति से बचाता है।

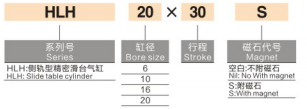

1. उदाहरण: HLH16×30S
- एचएलएच: साइड रेल थिन स्लाइड सिलेंडर के लिए सीरीज कोड
-- 16: सिलेंडर बोर व्यास (मिमी)
-- 30: रेटेड स्ट्रोक लंबाई (मिमी)
- एस: अंतर्निर्मित स्थायी चुंबकीय रिंग (मानक फ़ैक्टरी कॉन्फ़िगरेशन)
| बोर (मिमी) |
प्रभावी क्षेत्र (धक्का/खींचें, मिमी²) |
0.2 एमपीए |
0.4MPa |
0.6MPa |
0.7 एमपीए |
|
6 |
पुश:21.2 / पुल:28.3 |
4.2/5.7 |
8.5/11.3 |
12.7/17.0 |
14.8/19.8 |
|
10 |
पुश:66.0 / पुल:78.5 |
13.2/15.7 |
26.4/31.4 |
39.6/47.1 |
46.2/54.9 |
|
16 |
पुश:157.1 / पुल:188.6 |
31.4/37.7 |
62.8/75.4 |
94.3/113.2 |
110.0/132.0 |
|
20 |
पुश:245.4 / पुल:292.4 |
49.1/58.5 |
98.2/117.0 |
147.2/175.4 |
171.8/204.7 |
1. चयन मुख्य बिंदु
- स्थान बाधा प्राथमिकता: जब इंस्टॉलेशन क्लीयरेंस बेहद सीमित हो, तो एचएलएच चुनें, जिसके लिए अल्ट्रा-थिन नैरो स्लाइड एक्चुएटर की आवश्यकता होती है।
- लोड विशेषता: स्पष्ट विलक्षण साइड लोड, उच्च दोहराव स्थिति सटीकता की मांग के बिना प्रकाश-ड्यूटी पारस्परिक गति के लिए उपयुक्त।
- एचएलक्यू श्रृंखला के साथ तुलना: एचएलएच पतला और जगह बचाने वाला; उच्च कठोरता और बड़ी भार क्षमता वाली एचएलक्यू ट्विन रेल।
2. विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य
- 3सी इलेक्ट्रॉनिक्स और सेमीकंडक्टर विनिर्माण के लिए सटीक असेंबली उपकरण
- मिनी स्वचालित परीक्षण जिग्स और निरीक्षण स्टेशन
- लाइट-ड्यूटी सटीक क्लैम्पिंग, पुशिंग और पोजिशनिंग मैकेनिज्म
- संकीर्ण कॉम्पैक्ट मशीनरी के अंदर स्थापित प्रत्यागामी प्रकाश-भार गति इकाइयाँ
एसओएलएच एचएलएच अल्ट्रा-थिन साइड एल रेल लीनियर स्लाइड सिलेंडर रीसर्क्युलेटिंग बॉल गाइड को अपनाता है, मानक के रूप में बिल्ट-इन मैग्नेटिक रिंग के साथ 4-वे माउंटिंग और 3-वे एयर पोर्ट लेआउट का समर्थन करता है, नैरो-स्पेस 3सी और सेमीकंडक्टर ऑटोमेशन उपकरण के लिए आदर्श लाइट-लोड प्रिसिजन पोजिशनिंग न्यूमेटिक एक्चुएटर।
