ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

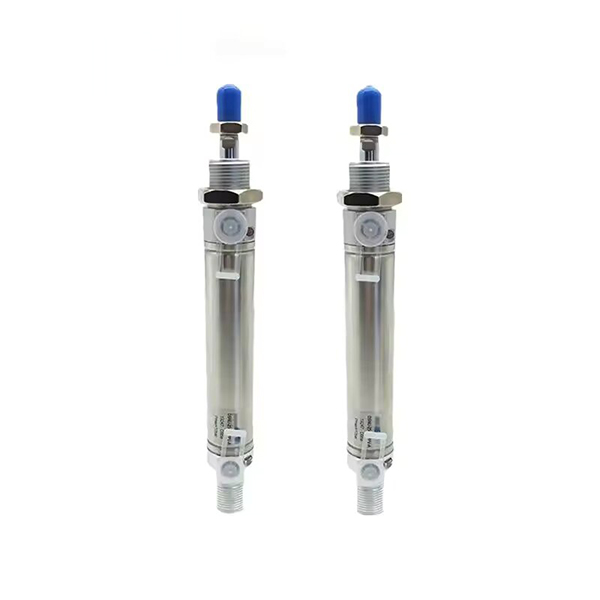

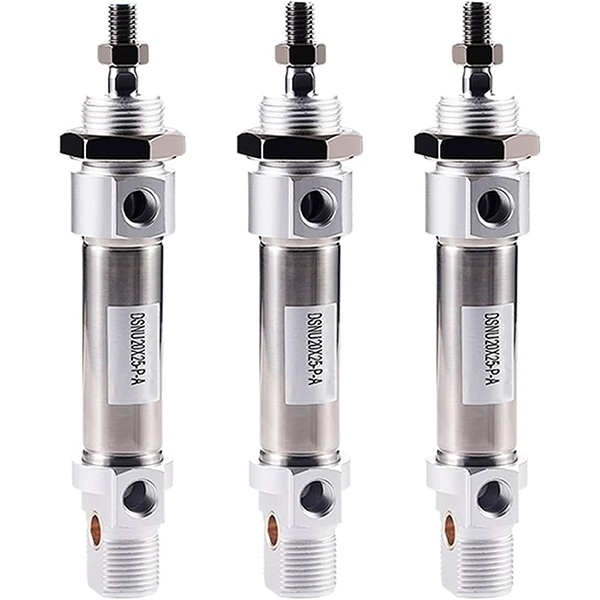

एसओएलएच डीएसएनयू श्रृंखला एक उच्च प्रदर्शन वाला स्टेनलेस स्टील मिनी वायवीय सिलेंडर है जो पूरी तरह से आईएसओ 6432 और सीईटीओपी आरपी52पी अंतरराष्ट्रीय मानकों के अनुरूप है। यह φ8 से φ63 मिमी तक की बोर रेंज को कवर करता है, जिसमें पूर्ण SUS304 स्टेनलेस स्टील सिलेंडर ट्यूब और पिस्टन रॉड, स्व-समायोजित वायवीय कुशनिंग, बेहतर संक्षारण प्रतिरोध और अल्ट्रा-लंबी सेवा जीवन शामिल है। फेस्टो डीएसएनयू, एसएमसी सीएम2 और एयरटैक एमजी श्रृंखला के साथ संगत, इसका व्यापक रूप से भोजन, फार्मास्युटिकल, इलेक्ट्रॉनिक, पैकेजिंग, कपड़ा और आर्द्र, कमजोर एसिड और कमजोर क्षार कार्य स्थितियों के साथ विशेष स्वचालित परिदृश्यों में उपयोग किया जाता है।
1.1 वैश्विक मानक एवं पूर्ण विनिमेयता
ISO 6432 और CETOP RP52P सार्वभौमिक औद्योगिक मानकों के अनुसार सख्ती से निर्मित, सभी माउंटिंग आयाम और इंटरफ़ेस विनिर्देश विश्व स्तर पर एकीकृत हैं। यह मुख्यधारा के अंतरराष्ट्रीय ब्रांड मिनी सिलेंडरों के साथ पूर्ण विनिमेयता प्राप्त करता है, शून्य-संशोधन प्रतिस्थापन और मानक स्वचालित उपकरणों के बैच उन्नयन का समर्थन करता है।
1.2 पूर्ण स्टेनलेस स्टील संक्षारण प्रतिरोधी संरचना
प्रीमियम SUS304 स्टेनलेस स्टील सिलेंडर ट्यूब और पिस्टन रॉड को अपनाते हुए, जाली एल्यूमीनियम मिश्र धातु अंत कवर के साथ मिलान किया गया। एकीकृत सामग्री संरचना उत्कृष्ट जंग-रोधी, संक्षारण-रोधी और उच्च-शक्ति प्रदर्शन प्रदान करती है, जो उच्च आर्द्रता, धूल, कमजोर एसिड और कमजोर क्षार जैसे कठोर वातावरण के लिए पूरी तरह से अनुकूल है, स्थायित्व में सामान्य एल्यूमीनियम मिनी सिलेंडर से कहीं अधिक है।
1.3 रोलर क्रिम्प्ड फर्म संरचना
तंग और मजबूत समग्र संरचना, उत्कृष्ट कंपन प्रतिरोध और स्थिर संचालन के साथ अंत कवर कनेक्शन के लिए पेशेवर रोलर क्रिम्पिंग सीलिंग तकनीक को अपनाना। सुव्यवस्थित गोल सीधा आकार सरल संरचना और सुविधाजनक दैनिक डिस्सेप्लर और रखरखाव की सुविधा देता है, जिससे बाद में संचालन लागत कम हो जाती है।
1.4 विविध गति और लघु-प्रकार के कॉम्पैक्ट विकल्प
• डीएसएनयू दोहरा अभिनय: दोहरे अंत वायु सेवन प्रत्यागामी गति, पारंपरिक रैखिक स्वचालन के लिए सबसे सार्वभौमिक मानक प्रकार।
• डीएसएनयू-…-पी एकल अभिनय (पुश आउट): स्प्रिंग पुश-आउट संरचना, सुरक्षा रीसेट परिदृश्यों के लिए बिजली विफलता के बाद स्वचालित विस्तार।
• डीएसएनयू-…-आर सिंगल एक्टिंग (पुल बैक): स्प्रिंग रिटर्न संरचना, सुरक्षात्मक पोजिशनिंग तंत्र के लिए बिजली विफलता के बाद स्वचालित वापसी।
• डीएसएनयू-…-पीपीवी सेल्फ-एडजस्टिंग कुशन: डुअल-एंड इंटेलिजेंट सेल्फ-एडजस्टिंग न्यूमेटिक बफर, किसी मैन्युअल एडजस्टमेंट की आवश्यकता नहीं, पूर्ण दबाव रेंज हाई-स्पीड ऑपरेशन के लिए उपयुक्त।
• डीएसएनयू-एस लघु प्रकार: समग्र लंबाई में 35 मिमी छोटा और मानक प्रकार की तुलना में चौड़ाई में 40% संकीर्ण, अल्ट्रा-संकीर्ण स्थान स्थापना परिदृश्यों के लिए अनुकूलित।
1.5 उन्नत कुशन और लो-फ्रिक्शन सीलिंग सिस्टम
बुनियादी शोर और प्रभाव में कमी के लिए इलास्टिक बफर पैड (पी) से सुसज्जित मानक; वैकल्पिक इनोवेटिव पीपीवी सेल्फ-एडजस्टिंग एयर कुशन, हाई-स्पीड लगातार मूवमेंट के लिए स्वचालित अनुकूली बफरिंग के साथ 0.1 ~ 1.0 एमपीए पूर्ण दबाव रेंज के अनुकूल। द्विदिशात्मक कम-घर्षण समग्र सील और अंतर्निर्मित तेल भंडारण नाली से सुसज्जित, सिलेंडर में अल्ट्रा-लो शुरुआती दबाव, स्थिर तेल-मुक्त संचालन और 8 मिलियन चक्र से अधिक का सेवा जीवन है।
1.6 परिशुद्ध चुंबकीय प्रेरण विन्यास
वैकल्पिक अंतर्निर्मित चुंबकीय रिंग (ए कोड) फेस्टो एसएमटी और एसएमसी एम9बी श्रृंखला चुंबकीय स्विच के साथ संगत है, जो वास्तविक समय सटीक पिस्टन स्थिति का पता लगाने और पीएलसी सिग्नल लिंकेज नियंत्रण को साकार करता है, स्वचालित चक्र स्थिति और बुद्धिमान निगरानी का समर्थन करता है।
1. विशिष्ट मॉडल संरचना: डीएसएनयू25-100-पीपीवी-ए-एमक्यू
|
कोड खंड |
परिभाषा |
|
डीएसएनयू |
श्रृंखला कोड: ISO 6432 मानक डबल एक्टिंग मिनी सिलेंडर |
|
25 |
बोर का आकार (मिमी): 8/10/12/16/20/25/32/40/50/63 |
|
100 |
स्ट्रोक की लंबाई (मिमी): डबल अभिनय ≤500 मिमी; एकल अभिनय ≤150 मिमी |
|
पीपीवी/पी |
बफर प्रकार: पीपीवी = स्व-समायोजित एयर कुशन; पी = इलास्टिक बफर पैड |
|
A |
अंतर्निर्मित चुंबकीय रिंग के साथ (स्थिति संवेदन के लिए वैकल्पिक) |
|
एमक्यू/एमए/एमएच/केपी |
माउंटिंग कोड: एमक्यू=पार्श्व बंदरगाह निकला हुआ किनारा; एमए=अक्षीय बंदरगाह निकला हुआ किनारा; एमएच=डायरेक्ट माउंटिंग; केपी=क्लैम्पिंग यूनिट |
2. मानक आदेश उदाहरण
• डबल एक्टिंग पीपीवी कुशन मैग्नेटिक मॉडल: DSNU32-75-PPV-A-MQ (32 मिमी बोर, 75 मिमी स्ट्रोक, पार्श्व निकला हुआ किनारा माउंटिंग, चुंबकीय सुसज्जित)
• शॉर्ट-टाइप डबल एक्टिंग इलास्टिक कुशन मॉडल: DSNU-S20-50-P-A (20 मिमी बोर, 50 मिमी स्ट्रोक, अल्ट्रा-कॉम्पैक्ट शॉर्ट बॉडी, चुंबकीय सुसज्जित)
• सिंगल एक्टिंग स्प्रिंग रिटर्न मॉडल: DSNU16-30-R-P-A (16 मिमी बोर, 30 मिमी स्ट्रोक, स्प्रिंग रीसेट, चुंबकीय सुसज्जित)
|
पैरामीटर आइटम |
विनिर्देश |
|
जनम का आकार |
φ8/10/12/16/20/25/32/40/50/63मिमी |
|
कार्य दबाव सीमा |
दोहरा अभिनय: 0.1~1.0MPa; एकल अभिनय: 0.2~1.0MPa |
|
प्रूफ का दबाव |
1.5 एमपीए |
|
कार्य तापमान |
-20℃~80℃ (गैर-चुंबकीय); -10℃~60℃ (चुंबकीय प्रकार) |
|
परिचालन गति |
50~750मिमी/सेकंड (उच्च गति अनुकूलन के लिए पीपीवी एयर कुशन) |
|
बफ़र मोड |
मानक लोचदार तकिया (पी); वैकल्पिक स्व-समायोजन पीपीवी एयर कुशन |
|
पोर्ट थ्रेड |
एम5 (8/10/12/16); जी1/8 (20/25/32); जी1/4 (40/50); जी3/8 (63) |
|
स्नेहन मोड |
तेल-मुक्त संचालन (कारखाने से पूर्व चिकनाईयुक्त) |
|
स्ट्रोक सहनशीलता |
≤150मिमी: ±1.0मिमी; >150मिमी: ±1.5मिमी |
4.1 डबल एक्टिंग (डीएसएनयू) प्रदर्शन डेटा
|
बोर (मिमी) |
जोर (एन) |
तनाव (एन) |
क्षैतिज भार (किग्रा) |
|
16 |
101 |
89 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
4.2 एकल अभिनय (डीएसएनयू-आर स्प्रिंग रिटर्न) प्रदर्शन डेटा
|
बोर (मिमी) |
जोर (एन) |
स्प्रिंग रीसेट फोर्स (एन) |
क्षैतिज भार (किग्रा) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
5.1 विविध सार्वभौमिक माउंटिंग विधियाँ
• एमक्यू लेटरल पोर्ट फ्लैंज: साइड एयर इनलेट के साथ मानक फ्लैंज फिक्स्ड माउंटिंग, पारंपरिक स्वचालन लेआउट के लिए सबसे सार्वभौमिक प्रकार
• एमए अक्षीय पोर्ट निकला हुआ किनारा: अक्षीय एयर इनलेट डिज़ाइन, विशेष रूप से सीमित अक्षीय स्थापना स्थान के लिए अनुकूलित
• एमएच डायरेक्ट माउंट: अंत कवर प्रत्यक्ष फिक्सिंग संरचना, संकीर्ण स्थान स्थापना के लिए अति पतली बॉडी
• केपी क्लैम्पिंग यूनिट: मनमाने ढंग से स्ट्रोक स्थिति फिक्सिंग और एंटी-ऑफसेट स्थिति के लिए अंतर्निहित लॉकिंग फ़ंक्शन
• एफए/एफबी फ्रंट/रियर फ्लैंज: फ्रंट और रियर फ्लैट फ्लैंज फिक्सिंग, आईएसओ मानक माउंटिंग एक्सेसरीज के साथ पूरी तरह से संगत
5.2 कोर व्युत्पन्न श्रृंखला
• डीएसएनयू मानक: सामान्य स्वचालन के लिए इलास्टिक या एयर बफर के साथ यूनिवर्सल डबल एक्टिंग प्रकार
• डीएसएनयू-एस लघु प्रकार: कॉम्पैक्ट छोटा शरीर, अति-संकीर्ण स्थान स्थापना परिदृश्यों के लिए विशेष
• डीएसएनयू-…-पी/आर एकल अभिनय: सुरक्षा रीसेट कार्य स्थितियों के लिए स्प्रिंग पुश-आउट / स्प्रिंग रिटर्न सिंगल एक्टिंग मॉडल
• डीएसएनयू-…-पीपीवी सेल्फ-एडजस्टिंग कुशन: बुद्धिमान अनुकूली बफरिंग, उच्च गति लगातार चक्रीय संचालन के लिए पसंदीदा
|
तुलना मद |
डीएसएनयू (फेस्टो स्टैंडर्ड) |
सीएम2 (एसएमसी मानक) |
एमजी (एयरटैक इकोनॉमी) |
|
बोर रेंज |
φ8~63 (पूर्ण पूर्ण विशिष्टताएँ) |
φ20~40 (मध्यम जोर) |
φ20~63 (मध्यम और उच्च जोर) |
|
सामग्री |
पूर्ण SUS304 स्टेनलेस स्टील ट्यूब और रॉड |
पूर्ण SUS304 स्टेनलेस स्टील |
पूर्ण SUS304 स्टेनलेस स्टील |
|
बफ़र प्रकार |
स्व-समायोजित पीपीवी एयर कुशन |
मैनुअल समायोज्य एयर कुशन |
मैनुअल समायोज्य एयर कुशन |
|
शरीर की लंबाई |
मानक / डीएसएनयू-एस लघु वैकल्पिक |
मानक लंबाई |
मानक लंबाई |
|
जोर सीमा |
101~1559एन (व्यापक कवरेज) |
157~628एन (मध्यम) |
157~1559एन (मध्यम एवं उच्च) |
|
संक्षारण प्रतिरोध |
उत्कृष्ट (CRC2 मध्यम संक्षारण प्रतिरोध) |
सुपीरियर (मजबूत संक्षारण और स्वच्छ वातावरण) |
अच्छा (आर्द्र और कमजोर अम्ल/क्षार वातावरण) |
|
मूल्य निर्धारण |
मध्यम-उच्च (आयात समकक्ष ग्रेड) |
मध्यम-उच्च (आयात समकक्ष ग्रेड) |
|
|
सेवा जीवन |
≥8 मिलियन चक्र |
≥8 मिलियन चक्र |
मध्यम (लागत प्रभावी घरेलू ग्रेड) |
|
मुख्य अनुप्रयोग परिदृश्य |
सामान्य स्वचालन, खाद्य एवं फार्मास्युटिकल, उच्च गति संचालन |
मजबूत संक्षारण, लंबे जीवन, अति-स्वच्छ कार्य स्थितियां |
मध्यम-उच्च भार, संक्षारण प्रतिरोध, बजट-अनुकूल परियोजनाएं |
1. बोर चयन: वास्तविक भार भार के अनुसार उचित बोर आकार का चयन करें, 50% से अधिक सुरक्षा मार्जिन आरक्षित रखें। उच्च गति संचालन, संक्षारण प्रतिरोध और अंतरराष्ट्रीय मानक मिलान मांगों के लिए डीएसएनयू श्रृंखला को प्राथमिकता दें।
2. स्ट्रोक चयन: वास्तविक कामकाजी स्ट्रोक प्लस 10 ~ 20 मिमी सुरक्षा मार्जिन; मानक स्ट्रोक सीमाओं का पालन करें: दोहरा अभिनय ≤500 मिमी, एकल अभिनय ≤150 मिमी।
3. कार्यात्मक विन्यास: हाई-स्पीड ऑपरेशन (>500mm/s) के लिए PPV सेल्फ-एडजस्टिंग एयर कुशन चुनें; संकीर्ण स्थापना स्थान के लिए डीएसएनयू-एस लघु प्रकार का चयन करें; स्वचालित स्थिति का पता लगाने के लिए एक चुंबकीय रिंग + SMT/M9B स्विच का मिलान करें।
एसओएलएच डीएसएनयू आईएसओ 6432 स्टेनलेस स्टील मिनी सिलेंडर में पूर्ण संक्षारण प्रतिरोधी स्टेनलेस स्टील संरचना, स्व-समायोजित बुद्धिमान बफरिंग, तेल मुक्त दीर्घकालिक संचालन और विविध माउंटिंग विकल्प हैं, जो भोजन, दवा, इलेक्ट्रॉनिक और कठोर-पर्यावरण स्वचालन उपकरण के लिए उच्च मानक सार्वभौमिक मिनी सिलेंडर समाधान के रूप में कार्य करता है।
