एयर सिलेंडर

एसओएलएच एचएलएस / एचएलएसएल ट्विन-शाफ्ट स्लाइड सिलेंडर लाइन-कॉन्टैक्ट क्रॉस रोलर गाइड को अपनाते हैं, जो एचएलक्यू बॉल गाइड मॉडल की तुलना में बहुत अधिक कठोरता, दोहराव स्थिति सटीकता और विलक्षण लोड प्रतिरोध प्रदान करते हैं। दो प्रकार उपलब्ध हैं: गंभीर ऑफसेट के बिना मध्यम-छोटे भार के लिए साइड-माउंटेड कॉम्पैक्ट सिलेंडर के साथ मानक एचएलएस; भारी भार, बड़े विलक्षण टॉर्क और अति-सटीक मांगों के लिए केंद्रित सिलेंडर और दोहरे समानांतर रोलर्स के साथ सममित एचएलएसएल। बोर का आकार 6-25 मिमी और स्ट्रोक 10-150 मिमी को कवर करता है। ट्विन पिस्टन रॉड्स शक्तिशाली थ्रस्ट और एंटी-टोरसन प्रदर्शन प्रदान करती हैं, जबकि अंतर्निर्मित फ्लोटिंग जोड़ पार्श्व विक्षेपण तनाव को खत्म करते हैं। आधार 3-दिशा माउंटिंग छेद का समर्थन करता है, स्लाइड कैरिज बहु-सतह स्थिरता धागे और पोजिशनिंग पिन को आरक्षित करता है, और चुंबकीय रिंग प्लस सेंसर स्लॉट मानक के रूप में आते हैं। एडजस्टेबल एयर बफ़र्स, हाइड्रोलिक शॉक अवशोषक और बाहरी मैकेनिकल स्टॉप वैकल्पिक सहायक उपकरण हैं। ऑपरेटिंग तापमान -20℃ से 70℃ तक होता है। सेमीकंडक्टर, मेडिकल ऑटोमेशन, मशीन टूल जिग्स और अन्य हेवी-ड्यूटी अल्ट्रा-प्रिसिजन ट्रांसफर और क्लैंपिंग पोजिशनिंग स्टेशनों में व्यापक रूप से उपयोग किया जाता है।

एसओएलएच एमएसक्यू रैक-एंड-पिनियन रोटरी एक्चुएटर समकक्ष एसएमसी रोटरी टेबल के साथ पूरी तरह से विनिमेय है। सममित दोहरी पिस्टन गियर रैक संरचना द्वारा संचालित, यह वेन-प्रकार सीआरक्यू सिलेंडरों की तुलना में 3 ~ 4 गुना अधिक टॉर्क और बेहतर रेडियल और अक्षीय भार क्षमता उत्पन्न करता है। दो ग्रेड उपलब्ध हैं: H9 सहिष्णुता के साथ MSQB मानक श्रृंखला और H8 फिट और ±0.01 मिमी रिपीट पोजिशनिंग सटीकता वाली MSQA उच्च परिशुद्धता श्रृंखला। रोटरी टेबल पिन छेद और फिक्स्चर टैपिंग छेद का पता लगाने के साथ पूर्व-मशीनीकृत है, साथ ही वायरिंग और ट्यूबिंग रूटिंग के लिए छेद के माध्यम से एक केंद्रीय खोखला है। असीम रूप से समायोज्य स्विंग रेंज 0~190° के लिए दोहरे अंत कोण समायोजन स्क्रू से सुसज्जित, निश्चित 90°/180° स्विंग वेरिएंट वैकल्पिक हैं। दो डंपिंग समाधान पेश किए जाते हैं: मानक रबर बंपर और प्रत्यय-आर एकीकृत हाइड्रोलिक शॉक अवशोषक (एल कम गतिज ऊर्जा / एच उच्च गतिज ऊर्जा)। दोहरे पाइपिंग लेआउट में डिफ़ॉल्ट एंड-फेस पोर्ट और ई साइड फ्रंट पोर्ट शामिल हैं। अंतर्निर्मित चुंबकीय छल्ले पीएलसी को स्थिति फीडबैक सिग्नल प्रसारित करने के लिए M9BW रीड स्विच का समर्थन करते हैं। फ़्रेम का आकार 10 से 200 तक होता है, स्नेहन-मुक्त संचालन के लिए लंबे समय तक चलने वाले ग्रीस से पहले से भरा हुआ। इंडेक्सिंग, टर्नओवर और मल्टी-एंगल पोजिशनिंग ऑटोमेशन के लिए पीसीबी ऑप्टिकल निरीक्षण, माइक्रोचिप सटीक पोजिशनिंग, पैकेजिंग दिशा स्विचिंग, मशीन टूल वर्कपीस फ़्लिपिंग और मिनी मैनिपुलेटर एंड रोटरी जोड़ों पर व्यापक रूप से लागू किया जाता है।

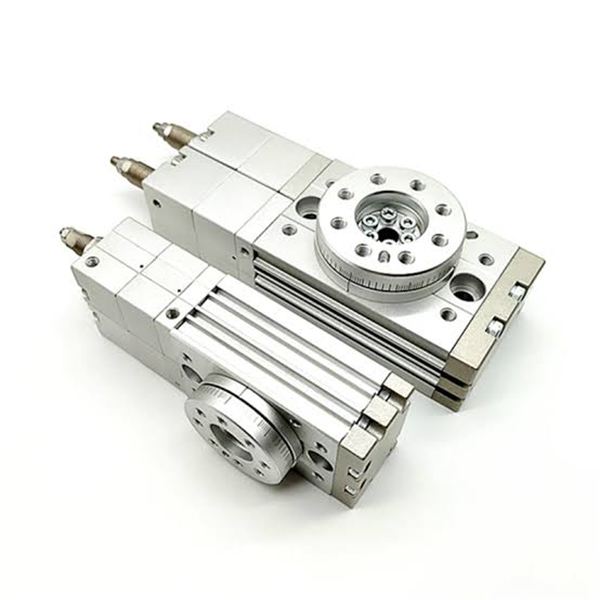

एसओएलएच एमएसजेड तीन-स्थिति रैक-एंड-पिनियन वायवीय रोटरी सिलेंडर समर्पित रोटरी एक्ट्यूएटर हैं जो तीन-बिंदु लॉकिंग पोजिशनिंग (बाएं सीमा / मध्यवर्ती स्टॉप / दाएं सीमा) को प्राप्त करने के लिए इंजीनियर हैं, जो मध्य-स्टेशन स्थिति की कमी वाले पारंपरिक दो-स्थिति रोटरी सिलेंडर की सीमा को हल करते हैं। इस श्रृंखला को पूर्ण स्थिति स्विचिंग के लिए केवल एक 5/3-वे केंद्र-दबाव सोलनॉइड वाल्व की आवश्यकता होती है, जो सिस्टम लेआउट को सरल बनाने और समग्र इंजीनियरिंग लागत को कम करने के लिए जटिल दोहरे-वाल्व वायवीय सर्किट को हटा देता है। मध्यवर्ती लॉकिंग स्थिति ±10° महीन कोणीय समायोजन का समर्थन करती है, जबकि बाएँ और दाएँ यात्रा सीमाएँ 0~95° के भीतर अलग-अलग ट्यून करने योग्य होती हैं, जो लचीली बहु-कोण स्थिति प्रदान करती हैं। इसे चार विशिष्टताओं में वर्गीकृत किया गया है: बुनियादी MSZB, उच्च परिशुद्धता MSZA, रबर बफर MSZB-R और हाइड्रोलिक बफर MSZA-R। डुअल-रैक डुअल-पिस्टन आंतरिक संरचना गियर बैकलैश को प्रभावी ढंग से समाप्त करती है और लगातार स्थिति स्विचिंग के दौरान स्थिर टॉर्क आउटपुट करती है। एकीकृत रोटरी प्लेट सीधे वर्कपीस इंस्टॉलेशन के लिए आरक्षित लोकेटिंग पिन छेद के साथ आती है, जो वायरिंग और एयर टयूबिंग को अच्छी तरह से पास करने के लिए एक केंद्रीय खोखले थ्रू-होल के साथ जोड़ी जाती है। मानक साइड सेंसर खांचे तीन कार्य स्टेशनों के वास्तविक समय सिग्नल फीडबैक का एहसास करने के लिए डी-एम9बी और डी-ए93 चुंबकीय स्विच में फिट होते हैं। MSZA ±0.02 मिमी तक स्थिति सटीकता का दावा करता है, जबकि हाइड्रोलिक बफर वेरिएंट उच्च गति हेवी-ड्यूटी रोटेशन के लिए बड़ी टक्कर ऊर्जा को पूरी तरह से अवशोषित करता है। लंबे समय तक स्थिर संचालन के लिए तेल मुक्त स्व-चिकनाई डिज़ाइन को अपनाते हुए, इस रोटरी सिलेंडर को वर्कपीस सॉर्टिंग डायवर्जन, मल्टी-स्टेशन इंडेक्सिंग, इलेक्ट्रॉनिक पोजिशनिंग निरीक्षण और पैकेजिंग स्वचालित स्टीयरिंग फ्लिप प्रक्रियाओं में व्यापक रूप से तैनात किया जाता है।

SOLH HRQ डुअल पिस्टन रैक और पिनियन रोटरी सिलेंडर में सूक्ष्म आकार HRQ2/3/7 और मध्यम से बड़े HRQ10~HRQ200 शामिल हैं, जिसमें असीम रूप से समायोज्य स्विंग कोण 0~190° है। यह वेन रोटरी एक्चुएटर्स की तुलना में उच्च टॉर्क और मजबूत झुकने/रेडियल भार क्षमता का उत्पादन करता है। तीन कॉन्फ़िगरेशन उपलब्ध हैं: बुनियादी मैकेनिकल स्टॉप बफर (हल्की कम गति वाली ड्यूटी के लिए कम लागत), -एक एकीकृत हाइड्रोलिक शॉक अवशोषक (हाई-स्पीड हेवी लोड सटीक स्टॉपिंग), और -आर्द्र और थोड़ा संक्षारक वातावरण के लिए स्टेनलेस स्टील एंड कैप के साथ -ए (एस) हाइड्रोलिक संस्करण। रोटरी टेबल में ट्यूबिंग और वायरिंग के लिए सेंट्रल होलो थ्रू होल और यूनिवर्सल मैग्नेटिक रीड स्विच के साथ संगत साइड सेंसर स्लॉट हैं। माइक्रो मॉडल नीचे माउंटिंग छेद को अपनाते हैं जबकि मध्यम/बड़े आकार लचीले लेआउट के लिए मल्टी-साइड माउंटिंग टैप प्रदान करते हैं। पहले से भरा हुआ लंबे समय तक चलने वाला ग्रीस स्नेहन-मुक्त संचालन को सक्षम बनाता है। चयन के लिए टॉर्क, रेडियल/अक्षीय भार और झुकने वाले क्षण के एक साथ सत्यापन की आवश्यकता होती है। स्वचालित असेंबली, सामग्री सॉर्टिंग, पैकेजिंग कैपिंग और जिग टर्नओवर स्टेशनों में रोटरी इंडेक्सिंग के लिए व्यापक रूप से उपयोग किया जाता है।

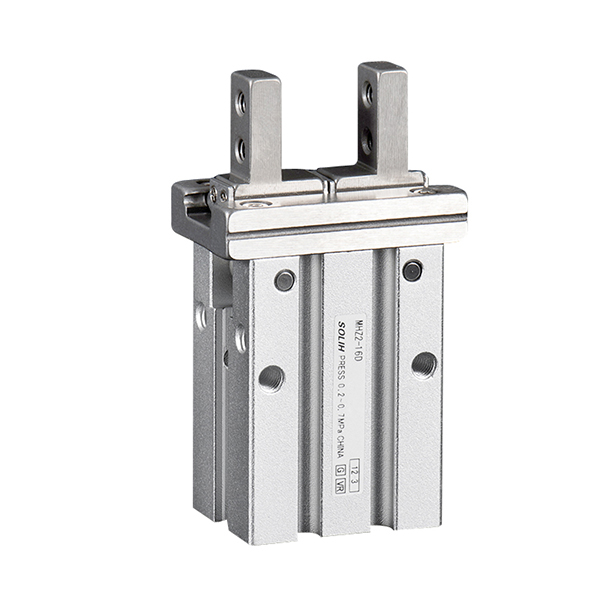

एसओएलएच एमएचजेड2 मानक-स्ट्रोक और एमएचजेडएल2 लॉन्ग-स्ट्रोक समानांतर एयर ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय हैं। समकालिक जबड़े की गति के लिए सममित दोहरे पिस्टन और सटीक रैखिक गाइड रेल द्वारा संचालित, वे 10/16/20/25 मिमी के बोर आकार के साथ ±0.01 मिमी की अल्ट्रा-हाई रिपीट पोजिशनिंग सटीकता प्रदान करते हैं। तीन एक्चुएशन मोड उपलब्ध हैं: अधिकतम क्लैम्पिंग बल और निरंतर बड़े पैमाने पर उत्पादन के लिए डी डबल एक्टिंग; एस सिंगल-एक्टिंग सामान्य रूप से खुला है, जो गर्म स्टैम्पिंग स्टेशनों पर कुचलने से बचने के लिए एयर कट पर स्वचालित रूप से वर्कपीस को रिलीज़ करता है; ओवरहेड रोबोट हैंडलिंग के लिए वर्कपीस को गिरने से रोकने के लिए सी सिंगल-एक्टिंग सामान्य रूप से हवा की आपूर्ति के बिना स्प्रिंग होल्डिंग बल के साथ बंद हो जाती है। विनिमेय जबड़ों की एक पूरी श्रृंखला (संकीर्ण, पतली सपाट, विस्तारित फिक्स्चर के लिए साइड टैप) और मल्टीपल बॉडी पोर्ट लेआउट (मानक साइड पोर्ट, एंड साइड पोर्ट, एक्सियल पुश-इन पोर्ट) वैकल्पिक हैं। अंतर्निहित चुंबकीय रिंग पीएलसी इंटरलॉक सिस्टम में खुले/बंद स्थिति संकेतों को प्रसारित करने के लिए एम9बीडब्ल्यू रीड स्विच के साथ काम करते हैं। एमएचजेड2 में छोटे लघु भागों के लिए शॉर्ट स्ट्रोक और 180 सीपीएम तक की उच्च चक्र गति की सुविधा है, जबकि एमएचजेडएल2 गहरे-गुहा वाले सांचों और बड़ी मोटी प्लेटों को संभालने के लिए चौड़े उद्घाटन स्ट्रोक के लिए विस्तारित गाइड रेल को अपनाता है। सभी जबड़े, फिटिंग और सेंसर दो श्रृंखलाओं के बीच क्रॉस-संगत हैं। पीसीबी और चिप सॉर्टिंग, सटीक हार्डवेयर लोडिंग/अनलोडिंग, पैकेजिंग क्लैम्पिंग और 3सी, हार्डवेयर और पैकेजिंग ऑटोमेशन लाइनों में रोबोट एंड इफेक्टर्स पर वर्कपीस ट्रांसफर के लिए व्यापक रूप से तैनात किया गया है।

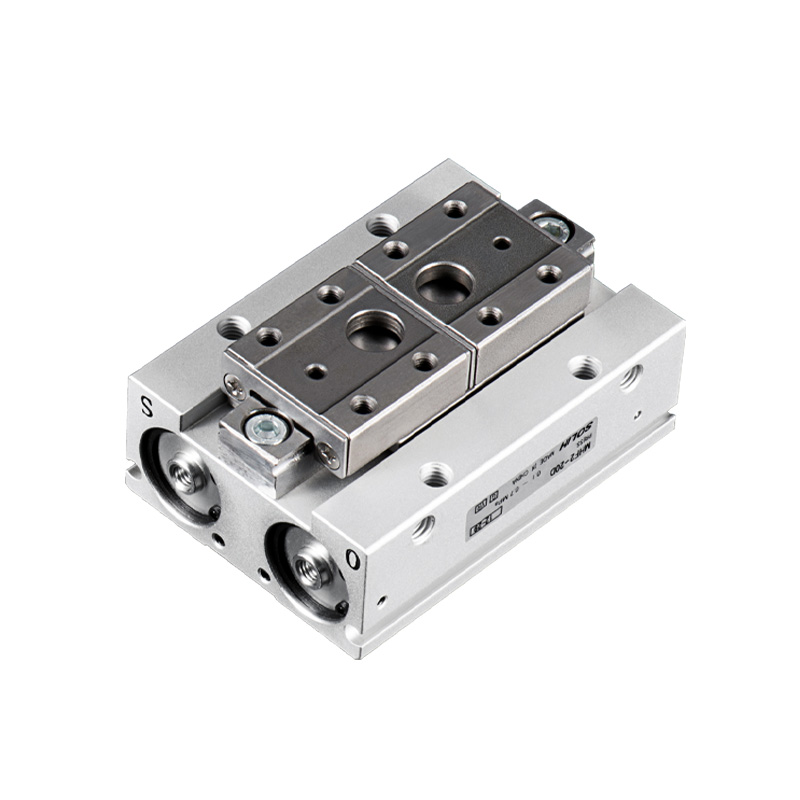

SOLH MHF2 अल्ट्रा-थिन डुअल-पिस्टन लीनियर गाइड पैरेलल एयर ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। इसकी अल्ट्रा-फ्लैट बॉडी की ऊंचाई एमएचजेड2 की लगभग एक-तिहाई है, जो प्रभावी रूप से रोबोट अंत प्रभावकों पर झुकने के क्षण को कम करती है। बोर का आकार 8 से 32 मिमी तक होता है। यह गति समायोजन के लिए अंतर्निर्मित थ्रॉटल वाल्व के साथ पूरी तरह से डबल-एक्टिंग है। प्रत्येक बोर तीन स्ट्रोक वेरिएंट प्रदान करता है: डी छोटा, डी1 मध्यम और डी2 लंबा, दोहराव स्थिति सटीकता ±0.04~±0.05 मिमी के साथ। चार-तरफा सेंसर खांचे नीचे टैपिंग और थ्रू-होल इंस्टॉलेशन सहित बहु-दिशा माउंटिंग को सक्षम करते हैं; -एफ सिंगल-जॉ फिक्स्ड टाइप वैकल्पिक है। Φ25/32 बड़े आकार बढ़ी हुई कठोरता के लिए रीसर्क्युलेटिंग बॉल गाइड को अपनाते हैं। स्थिति प्रतिक्रिया के लिए अंतर्निर्मित चुंबकीय रिंग M9B/M9N/M9P रीड स्विच के साथ काम करते हैं। ऊंचाई-प्रतिबंधित कॉम्पैक्ट स्पेस, लघु रैखिक मॉड्यूल, छोटे रोबोट ईओएटी, सेमीकंडक्टर और 3 सी परिशुद्धता असेंबली के लिए आदर्श। चयन के दौरान, जबड़े की ओवरहैंग लंबाई सीमित होनी चाहिए और सुरक्षा कारक ≥1.5 के साथ झुकने वाले क्षण को सत्यापित किया जाना चाहिए।

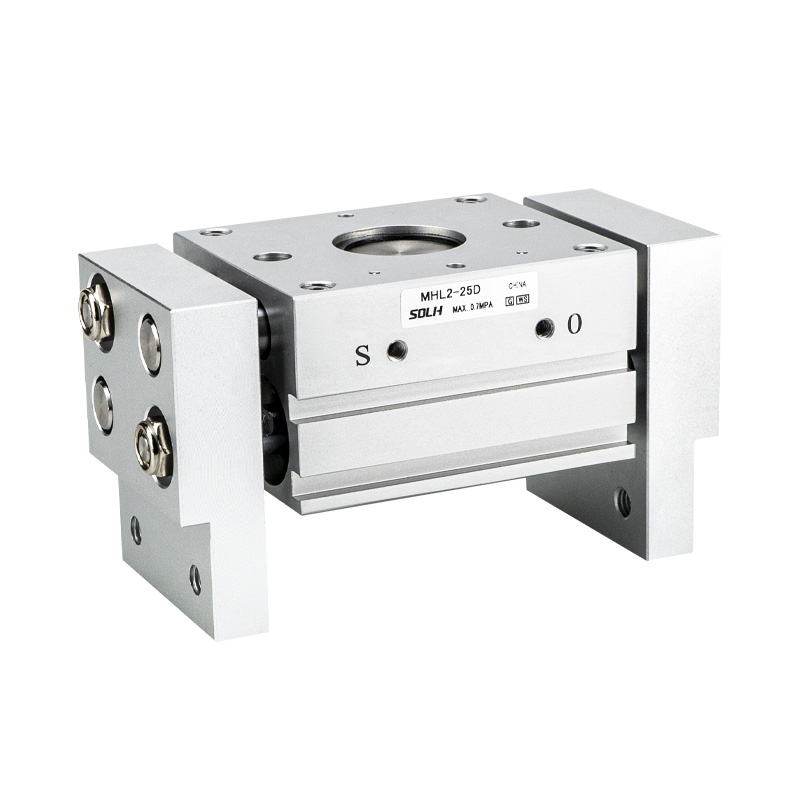

SOLH MHL2 रैक-एंड-पिनियन वाइड-स्ट्रोक समानांतर वायवीय ग्रिपर मिलान वाले एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। रैक और पिनियन ट्रांसमिशन समकालिक जबड़े की गति सुनिश्चित करता है, उच्च कठोरता और शक्तिशाली क्लैंपिंग बल प्रदान करता है, जो बाहरी क्लैंपिंग और आंतरिक विस्तार ग्रिपिंग दोनों के लिए उपयुक्त है। बोर का आकार पूरी तरह से डबल-एक्टिंग डिज़ाइन के साथ 10/16/20/25/32/40 मिमी को कवर करता है। प्रत्येक बोर तीन स्ट्रोक वेरिएंट प्रदान करता है: डी छोटा, डी1 मध्यम और डी2 लंबा, ±0.1 मिमी की दोहराव स्थिति सटीकता के साथ। इंटीग्रेटेड बिल्ट-इन डस्ट वाइपर सील मशीन टूल वर्कशॉप जैसे धूल भरे कठोर वातावरण में स्थिर संचालन को सक्षम बनाती है। चार-तरफा सेंसर खांचे लचीले मल्टी-ओरिएंटेशन इंस्टॉलेशन का समर्थन करते हैं। आकार 10~25 मानक एम5 पोर्ट को अपनाते हैं, जबकि 32/40 वैकल्पिक जी/एनपीटी निर्यात थ्रेड का समर्थन करते हैं। विस्तारित जबड़े की अधिकता के साथ प्रभावी क्लैम्पिंग बल कम हो जाता है; लोड गणना के दौरान सुरक्षा कारक ≥1.5 की आवश्यकता होती है। शीट सामग्री, ट्रे और भारी वर्कपीस हैंडलिंग, मशीन टूल लोडिंग/अनलोडिंग और बड़े आकार के घटक ग्रिपिंग के लिए पैकेजिंग स्वचालन के लिए व्यापक रूप से उपयोग किया जाता है।

एसओएलएच एमएचएस3 3-जॉ और एमएचएस4 4-जॉ वेज-कैम स्व-केंद्रित खोखले वायवीय ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय हैं। वेज कैम ट्रांसमिशन सिंक्रोनस जॉ सेंटरिंग को संचालित करता है, जिससे ±0.01 मिमी की रिपीट पोजिशनिंग सटीकता प्राप्त होती है। बोर का आकार 16 से 125 मिमी तक होता है। मानक डबल एक्टिंग (डी) डिज़ाइन, वैकल्पिक सिंगल एक्टिंग सामान्य रूप से बंद (सी) / सामान्य रूप से खुले (ई) स्प्रिंग रिटर्न संस्करणों के साथ। छेद के माध्यम से केंद्रीय खोखला वायु ट्यूबों, इजेक्टर पिन और ऑप्टिकल फाइबर को रूट करने की अनुमति देता है, जो बाहरी क्लैंपिंग और आंतरिक विस्तारित ग्रिपिंग दोनों का समर्थन करता है। एमएचएस3 के समान दूरी वाले तीन जबड़े बेहतर समाक्षीयता प्रदान करते हैं, जो शाफ्ट, डिस्क और रिंग-आकार के वर्कपीस के लिए आदर्श हैं। एमएचएस4 के ओर्थोगोनली व्यवस्थित चार जबड़े झुकाव से बचने के लिए वर्गाकार, आयताकार और अनियमित सपाट भागों के लिए स्थिर अवरोध प्रदान करते हैं। अंतर्निर्मित स्थायी चुंबक M9BW श्रृंखला चुंबकीय स्विच के साथ संगत हैं। लो-प्रोफ़ाइल कॉम्पैक्ट बॉडी रोबोट एंड इफ़ेक्टर्स पर पूरी तरह से फिट बैठती है। व्युत्पन्न वेरिएंट में धूल-संरक्षित एमएचएसजे3 और विस्तारित खोखला एमएचएसएच3 शामिल हैं। मशीन टूल लोडिंग/अनलोडिंग, बियरिंग प्रेस-फिटिंग, 3सी गोलाकार और वर्गाकार घटकों की हैंडलिंग और ट्यूबलर वर्कपीस की संकेंद्रित असेंबली के लिए व्यापक रूप से लागू।

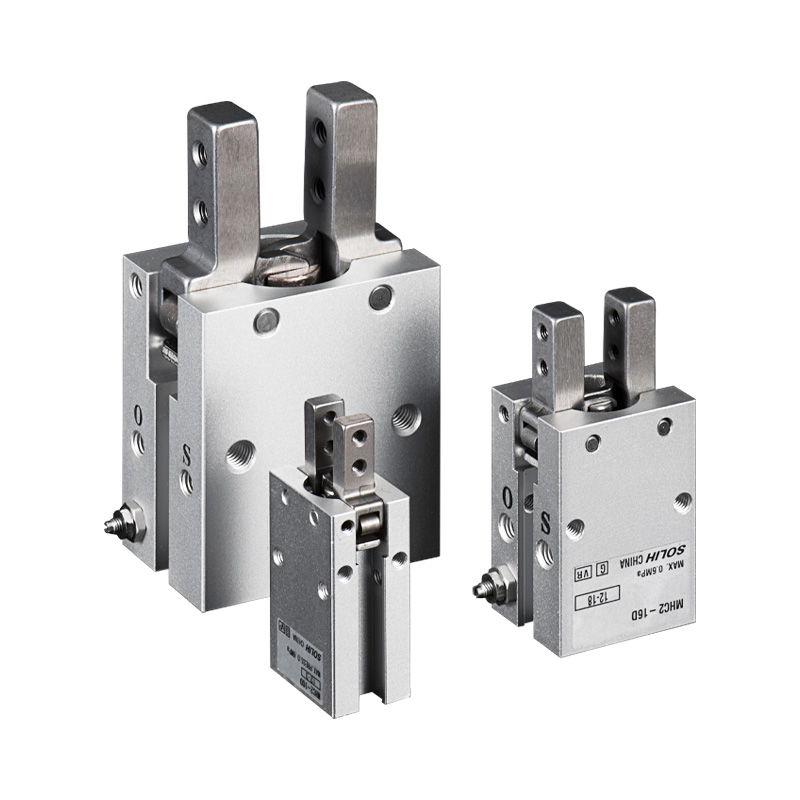

SOLH MHC2 धुरी-प्रकार कोणीय स्विंग वायवीय ग्रिपर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। एक रॉकर आर्म मैकेनिज्म जबड़ों को 30° के अधिकतम एकल-जबड़े स्विंग कोण के साथ नीचे की धुरी के चारों ओर घूमने के लिए प्रेरित करता है, जो रैखिक रूप से चलने वाले MHZ2 समानांतर ग्रिपर से भिन्न होता है। बोर का आकार 6/10/16/20/25 मिमी को कवर करता है, जो डी डबल एक्टिंग और एस सिंगल-एक्टिंग सामान्य रूप से खुले वेरिएंट (कोई एनसी सामान्य रूप से बंद संस्करण नहीं) में उपलब्ध है। अंतर्निर्मित वन-वे थ्रॉटल वाल्व सीधे गति समायोजन को सक्षम करते हैं। पूर्व-स्थापित चुंबकीय छल्ले पीएलसी सिस्टम में जबड़े की स्थिति के संकेतों को प्रसारित करने के लिए M9BW रीड स्विच के साथ काम करते हैं। लो-प्रोफाइल कॉम्पैक्ट बॉडी सीमित गहराई वाले उपकरणों में बाहरी रैपिंग क्लैंपिंग के लिए आदर्श है। लीवर सिद्धांत के कारण, विस्तारित फिक्स्चर के साथ प्रभावी क्लैंपिंग टॉर्क तेजी से गिरता है; चयन के दौरान जबड़े की ओवरहैंग लंबाई के आधार पर लोड सत्यापन अनिवार्य है। 3C प्लास्टिक हाउसिंग, बोतल के ढक्कन और ट्यूबलर छोटे भागों की बाहरी क्लैंपिंग, साइड फीडिंग और लघु रोबोट एंड इफ़ेक्टर्स के लिए पिक-एंड-प्लेस के लिए व्यापक रूप से उपयोग किया जाता है। MHZ2 समानांतर ग्रिपर्स को उन अनुप्रयोगों के लिए अनुशंसित किया जाता है जिनमें केंद्रित उच्च-परिशुद्धता ग्रिपिंग, लंबे फिक्स्चर लोड या पावर-ऑफ होल्डिंग फ़ंक्शन की आवश्यकता होती है।
