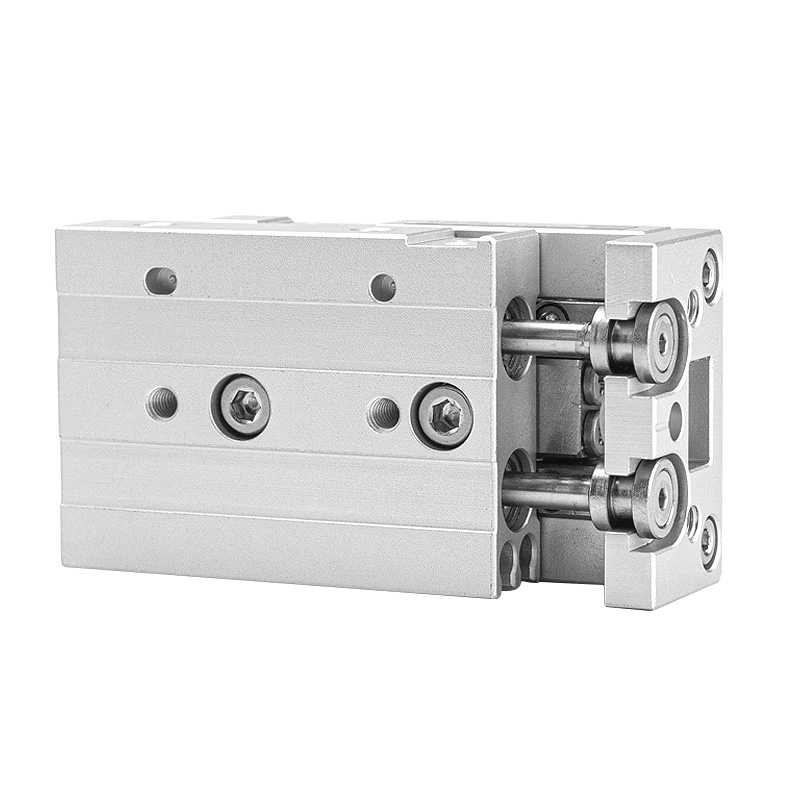

एसओएलएच एचएलक्यू / एचएलक्यूएल ट्विन-शाफ्ट प्रिसिजन स्लाइड सिलेंडर रीसर्क्युलेटिंग बॉल लीनियर गाइड कोर संरचना को अपनाता है, जो स्वचालित उपकरणों के लिए उच्च-परिशुद्धता, उच्च-कठोरता चिकनी रैखिक पारस्परिक गति प्रदान करता है। दो प्रकार क्रमशः हल्के-मध्यम और भारी विलक्षण भार वाली कार्य स्थितियों को कवर करते हैं।

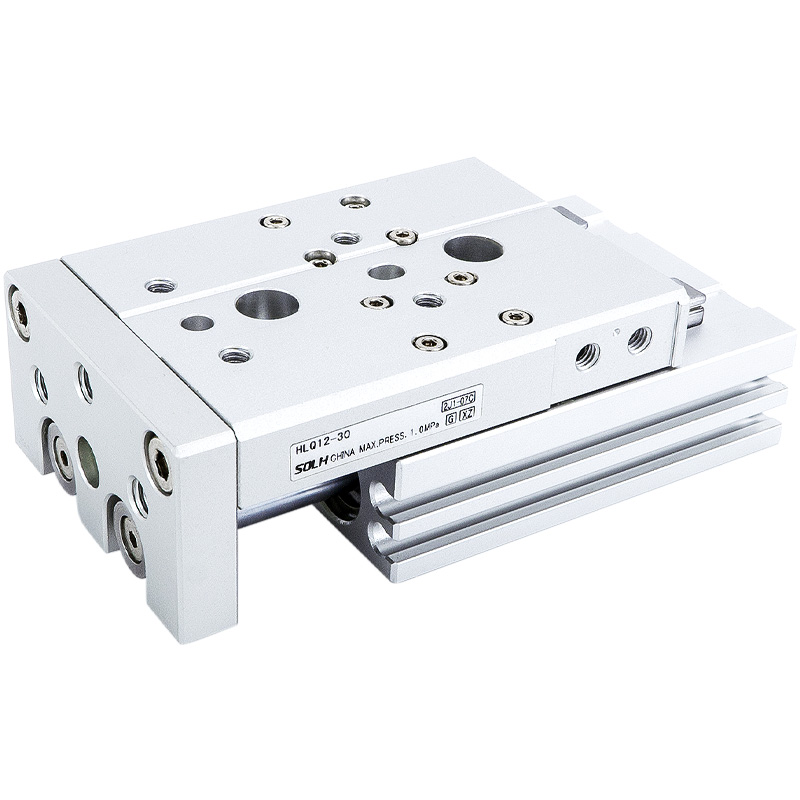

- एचएलक्यू मानक प्रकार: सिलेंडर बॉडी स्लाइड यूनिट के किनारे व्यवस्थित, समग्र चौड़ाई में कॉम्पैक्ट
- एचएलक्यूएल सममित प्रकार: केंद्रित सिलेंडर + दोहरी सममित गाइड रेल, अति-उच्च कठोरता और विरोधी विक्षेपण क्षमता
- मार्गदर्शक संरचना: रीसर्क्युलेटिंग बॉल लीनियर गाइड; बोर 6/8 के लिए एकल रेल, बोर ≥12 के लिए दोहरी समानांतर रेल
-- ऑपरेशन मोड: दोहरा अभिनय प्रत्यागामी गति
- लागू माध्यम: निस्पंदन परिशुद्धता ≥40μm के साथ संपीड़ित हवा
|
पैरामीटर आइटम |
विशिष्टता विवरण |
| बोर आकार (मिमी) |
6, 8, 12, 16, 20, 25 |
| मानक स्ट्रोक रेंज (मिमी) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| परिचालन दाब |
0.15 ~ 0.7 एमपीए |
| सबूत परीक्षण दबाव |
1.2 एमपीए |
| परिचालन तापमान |
-20℃ ~ 70℃ |
| पिस्टन स्पीड रेंज |
50 ~ 500 मिमी/सेकेंड |
| स्ट्रोक सहनशीलता |
स्ट्रोक ≤100 मिमी: +1.0 मिमी; स्ट्रोक >100मिमी: +1.5मिमी |
| एयर पोर्ट थ्रेड |
बोर 6/8/12: एम5×0.8; बोर 16/20/25: पीटी1/8 |
| चुंबकीय अंगूठी |
मानक (प्रत्यय एस) के रूप में निर्मित, सीएमएसएच/डीएमएसएच चुंबकीय सेंसर के साथ संगत |
1. दोहरी परिशुद्धता रीसर्क्युलेटिंग बॉल गाइड रेल
- कम घर्षण, अति-सुचारू गति, उत्कृष्ट सीधापन और दोहराव स्थिति सटीकता; विस्तारित सेवा जीवन के लिए एकीकृत एंटी-रस्ट डस्ट-प्रूफ कोटिंग।
2. बिल्ट-इन फ्लोटिंग जॉइंट
- पिस्टन और स्लाइड कैरिज के बीच इलास्टिक फ्लोटिंग कनेक्शन पार्श्व बल और विलक्षण टॉर्क को ऑफसेट करता है, जिससे पिस्टन रॉड विरूपण और ओवरलोड क्षति को रोका जा सकता है।
3. ट्विन पैरेलल पिस्टन रॉड डिज़ाइन
- दोगुना आउटपुट थ्रस्ट, शक्तिशाली एंटी-टोरसन प्रदर्शन, लोड के तहत स्लाइड प्लेटफॉर्म का शून्य रोटेशन।
4. बहु-दिशात्मक माउंटिंग लेआउट
- 3-तरफा इंस्टॉलेशन के लिए नीचे, सामने और साइड की सतहों पर टैप किए गए माउंटिंग छेद; तेजी से सटीक फिक्सचर माउंटिंग के लिए आधार पर सटीक पिन छेद का पता लगाना।
5. 3-साइड जिग माउंटिंग सतहें
- स्लाइड के शीर्ष और सामने की सतह पर टूलींग के लिए टैप किए गए छेद; फिक्सचर रिपीट पोजिशनिंग सटीकता की गारंटी के लिए स्लाइडर टॉप पर पिन होल की पोजिशनिंग।
6. पूर्व-मशीनीकृत सेंसर ग्रूव्स
- चुंबकीय रीड स्विच की त्वरित स्थापना और समायोज्य स्थिति के लिए सिलेंडर की तरफ मानक स्लाइडिंग स्लॉट।
7. विविध बफर और स्टॉप ब्लॉक संयोजन
- वैकल्पिक फिक्स्ड एयर बफर, एडजस्टेबल एयर बफर (ए/एएस/एएफ), हाइड्रोलिक शॉक अवशोषक बफर (बी/बीएफ); एकाधिक बाहरी सीमा स्टॉप ब्लॉक सहायक उपकरण उपलब्ध हैं।

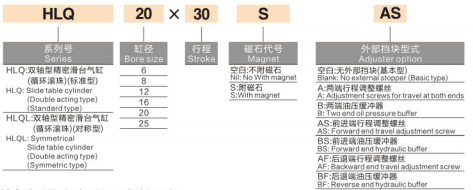

1. उदाहरण मॉडल: HLQ20×30SAS
- एचएलक्यू = मानक ट्विन-शाफ्ट श्रृंखला; एचएलक्यूएल = सममित उच्च-कठोरता जुड़वां रेल श्रृंखला
--20 = सिलेंडर बोर व्यास (मिमी)
-- 30 = रेटेड स्ट्रोक लंबाई (मिमी)
-- एस = अंतर्निर्मित स्थायी चुंबकीय वलय (अनिवार्य मानक विन्यास)
- ए = डबल एंड एडजस्टेबल एयर बफर
एएस = फ्रंट स्ट्रोक सिंगल एडजस्टेबल एयर बफर
एएफ = रिटर्न स्ट्रोक सिंगल एडजस्टेबल एयर बफर
- बी = डबल एंड हाइड्रोलिक तेल बफर
बीएफ = रिटर्न स्ट्रोक सिंगल हाइड्रोलिक ऑयल बफर
| बोर (मिमी) |
प्रभावी पिस्टन क्षेत्र (मिमी²) |
0.2 एमपीए |
0.4MPa |
0.6MPa |
0.7 एमपीए |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. मॉडल चयन तर्क
- एचएलक्यू मानक प्रकार: कॉम्पैक्ट इंस्टॉलेशन स्पेस, मध्यम-छोटा लोड, मामूली या कोई विलक्षण साइड लोड नहीं
- एचएलक्यूएल सममित प्रकार: भारी भार, स्पष्ट विलक्षण ऑफसेट लोड, उच्च कठोरता और अति-उच्च स्थिति परिशुद्धता आवश्यकताएं
2. विशिष्ट अनुप्रयोग
सटीक स्थिति, स्वचालित वर्कपीस स्थानांतरण, वायवीय क्लैंपिंग स्टेशन; 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर विनिर्माण लाइनों, स्वचालित असेंबली उपकरण और सटीक परीक्षण उपकरणों में व्यापक रूप से उपयोग किया जाता है।
एसओएलएच एचएलक्यू / एचएलक्यूएल ट्विन-शाफ्ट रीसर्क्युलेटिंग बॉल स्लाइड सिलेंडर वैकल्पिक एयर/हाइड्रोलिक बफर, एंटी-टोरसन ट्विन रॉड और फ्लोटिंग ज्वाइंट डिजाइन, मध्यम और भारी भार स्वचालित क्लैंपिंग, ट्रांसफर और पोजिशनिंग उपकरण के लिए सार्वभौमिक उच्च-परिशुद्धता रैखिक एक्चुएटर के साथ मानक कॉम्पैक्ट और सममित उच्च-कठोरता वाले दोहरे वेरिएंट प्रदान करता है।
