ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

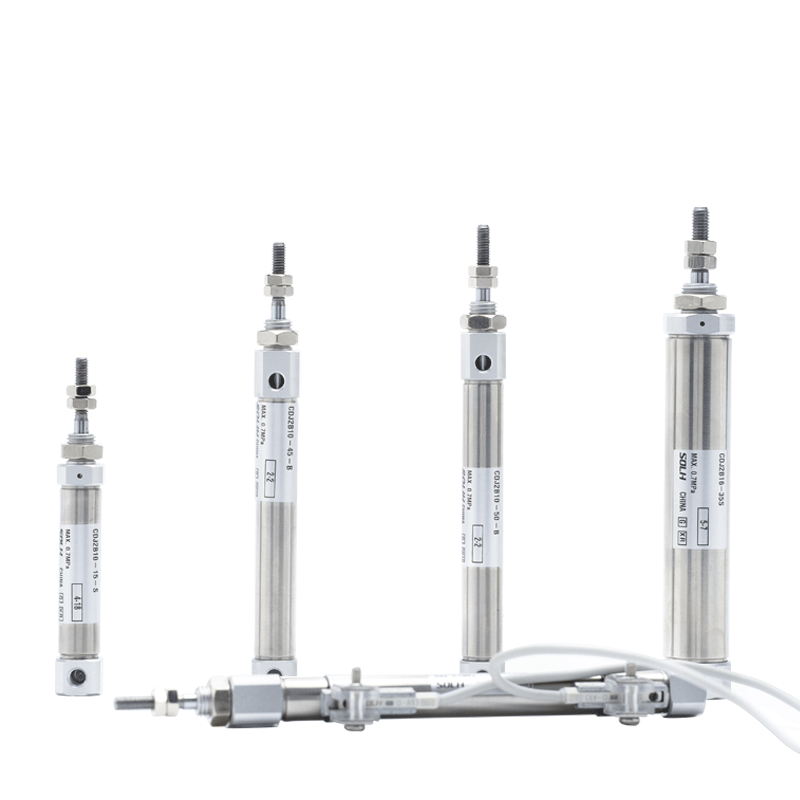

SOLH CDJ2 श्रृंखला चुंबकीय-रिंग से सुसज्जित पेन-प्रकार स्टेनलेस स्टील मिनी सिलेंडर है, जो SMC CJ2 श्रृंखला के साथ पूरी तरह से विनिमेय है। बोर का आकार: φ6 / 10 / 16 मिमी। उत्कृष्ट विशेषताएं: अल्ट्रा-कॉम्पैक्ट रूपरेखा, हल्के निर्माण, संक्षारण प्रतिरोध और स्थिर उच्च गति उच्च आवृत्ति संचालन। इलेक्ट्रॉनिक्स, चिकित्सा, खाद्य प्रसंस्करण और सटीक स्वचालन सीमित-स्थान स्टेशनों में व्यापक रूप से उपयोग किया जाता है; मुख्यधारा लघु रैखिक एक्चुएटर।
1. मानक विशिष्टता: एसएमसी मिनी सिलेंडर आयामी मानक (गैर आईएसओ मानक), उद्योग में सार्वभौमिक बढ़ते आयामों से मेल खाता है।
2. सामग्री: 304 स्टेनलेस स्टील बैरल और पिस्टन रॉड, जंग-रोधी और संक्षारण प्रतिरोधी, आर्द्र, कमजोर एसिड, कमजोर क्षार और स्वच्छ उत्पादन वातावरण के लिए उपयुक्त।
3. संरचना: सीधा गोल बैरल, क्रिम्प्ड एंड कैप, टाई-रॉड मुक्त डिज़ाइन, अल्ट्रा-छोटी मात्रा। CDJ2-16×100 केवल लगभग। 120 ग्राम.
4. ऑपरेशन वेरिएंट
-- CDJ2B डबल एक्टिंग: दोनों सिरों पर वायु आपूर्ति, सार्वभौमिक मानक मॉडल
-- CDJ2E एकल अभिनय: स्प्रिंग रिटर्न; CDJ2ET: स्प्रिंग का विस्तार
- CDJ2KB नॉन-रोटेटिंग: एंटी-ट्विस्ट और सटीक स्थिति के लिए हेक्सागोनल पिस्टन रॉड
5. कुशन: मानक रबर कुशन; प्रभाव और शोर को कम करने के लिए उच्च गति अनुप्रयोगों के लिए एयर कुशन (प्रत्यय Z) वैकल्पिक।
6. सीलिंग: तेल भंडार नाली के साथ कम घर्षण वाली सील। कम प्रारंभिक दबाव (0.06MPa), तेल मुक्त संचालन, सेवा जीवन ≥5 मिलियन चक्र।
7. स्थिति का पता लगाना: अंतर्निर्मित चुंबकीय रिंग, पिस्टन स्थिति की निगरानी के लिए M9B / A93 / Z73 श्रृंखला चुंबकीय स्विच के साथ संगत।

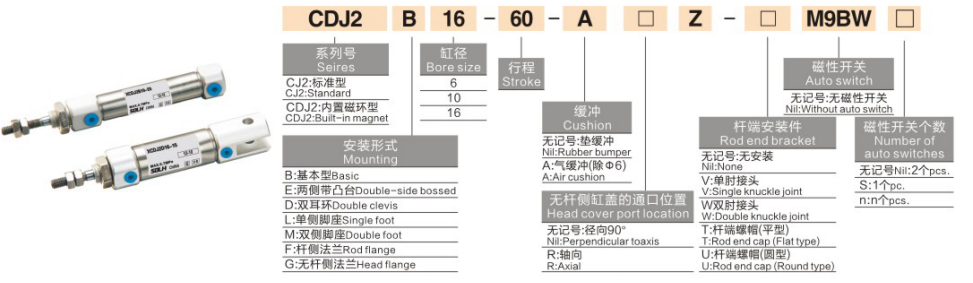

1. मॉडल उदाहरण：CDJ2B16-50Z-B
|
खंड |
कोड |
कोड परिभाषा |
| सीडीजे2 |
शृंखला कोड |
अंतर्निर्मित चुंबक के साथ स्टेनलेस स्टील मिनी सिलेंडर |
| बी/ई/ईटी/केबी |
क्रिया प्रकार |
बी=डबल एक्टिंग ई=सिंगल एक्टिंग स्प्रिंग रिटर्न ईटी=सिंगल एक्टिंग स्प्रिंग एक्सटेंड KB=नॉन-रोटेटिंग डबल एक्टिंग |
|
16 |
बोर का आकार (मिमी) |
6 /10 /16 |
|
50 |
मानक स्ट्रोक (मिमी) |
डबल अभिनय अधिकतम 200 मिमी; एकल अभिनय अधिकतम 100 मिमी |
|
Z |
कुशन विकल्प |
ख़ाली = रबर का तकिया Z = एयर कुशन (φ10/16 उपलब्ध) |
|
B |
माउंट ग्रूव स्विच करें |
ए=ट्रैक ग्रूव; बी=स्टील बैंड ग्रूव (सामान्य) |
2. मानक आदेश संदर्भ उदाहरण
-- CDJ2B10-30-B：बोर10, स्ट्रोक30, डबल एक्टिंग, रबर कुशन, चुंबक सुसज्जित
-- सीडीजे2ई6-15-बी：बोर6, स्ट्रोक15, सिंगल एक्टिंग स्प्रिंग रिटर्न
- CDJ2KB16-50-B：Bore16, स्ट्रोक50, गैर-घूर्णन हेक्सागोनल पिस्टन रॉड
|
पैरामीटर आइटम |
मानत विशिष्टताएँ |
| बोर रेंज |
φ6, φ10, φ16 मिमी |
| परिचालन दाब |
0.1~0.7एमपीए (एकल अभिनय:0.2~0.7एमपीए); न्यूनतम. प्रारंभिक दबाव 0.06MPa |
| प्रूफ का दबाव |
1.05 एमपीए |
| परिवेश का तापमान |
-10 ~ +70℃；0 ~ +60℃ जब चुंबकीय स्विच के साथ लगाया जाता है |
| परिचालन गति |
50 ~ 750 मिमी/सेकेंड |
| तकिया |
मानक रबर तकिया; एयर कुशन (Z) φ10/16 के लिए वैकल्पिक |
| एयर पोर्ट थ्रेड |
सभी बोरों के लिए M5×0.8 |
| स्नेहन |
पूर्व-ग्रीसयुक्त, तेल-मुक्त ऑपरेशन उपलब्ध है |
| स्ट्रोक सहनशीलता |
±1.0 मिमी |
1. डबल एक्टिंग CDJ2B
|
बोर (मिमी) |
जोर (एन) |
खींचो बल (एन) |
लगभग। क्षैतिज भार (किग्रा) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. सिंगल एक्टिंग CDJ2E (स्प्रिंग रिटर्न @0.5MPa)
| बोर (मिमी) |
जोर (एन) |
स्प्रिंग रिटर्न फोर्स (एन) |
लगभग। क्षैतिज भार (किग्रा) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. बढ़ते सहायक उपकरण
- बी मूल प्रकार: एंड कैप थ्रेड्स के माध्यम से सीधी स्थापना (सबसे व्यापक रूप से उपयोग किया जाता है)
- एफ फ्लैंज: रॉड-साइड / हेड-साइड फ्लैंज माउंट
- एल फुट ब्रैकेट: सिंगल फुट फिक्सिंग
- डी डबल क्लीविस: रियर डबल क्लीविस (φ10/16)
-- ई बॉस माउंट: एंड कैप पर मल्टी-ओरिएंटेशन माउंटिंग बॉस
2. मुख्य व्युत्पन्न श्रृंखला
-- CDJ2B: मानक दोहरा अभिनय
- CDJ2E: सिंगल एक्टिंग, स्प्रिंग रिट्रेक्ट (एयर कट के बाद ऑटो रिट्रेक्ट)
- CDJ2ET: सिंगल एक्टिंग, स्प्रिंग एक्सटेंड (एयर कट के बाद ऑटो एक्सटेंड)
- CDJ2KB: गैर-घूर्णन हेक्सागोनल पिस्टन रॉड
- CDJ2RB: माउंटिंग बॉस के बिना डायरेक्ट माउंट स्लिम संस्करण
1. बोर चयन: आवश्यक थ्रस्ट/लोड, आरक्षित ≥50% सुरक्षा मार्जिन की गणना करें; उच्च चक्रीय गति के लिए छोटा बोर चुनें।
2. स्ट्रोक की पुष्टि: प्रभावी यात्रा पर अतिरिक्त 10~20 मिमी मार्जिन जोड़ें; अधिकतम स्ट्रोक: डबल एक्टिंग 200 मिमी, सिंगल एक्टिंग 100 मिमी।
3. कॉन्फ़िगरेशन मिलान
-- क्रिया प्रकार: दोहरा अभिनय → बी; एकल अभिनय स्प्रिंग रिट्रेक्ट → ई; एंटी-ट्विस्ट पोजीशनिंग → KB
-- कुशन: हाई-स्पीड ऑपरेशन सेलेक्ट Z एयर कुशन
- स्थिति प्रतिक्रिया: चुंबक सुसज्जित मॉडल का चयन करें, M9B/A93 चुंबकीय स्विच से मिलान करें
एसओएलएच सीडीजे2 स्टेनलेस स्टील पेन-टाइप मिनी सिलेंडर एसएमसी सीजे2 के साथ विनिमेय है, जो डबल एक्टिंग, सिंगल एक्टिंग और नॉन-रोटेटिंग हेक्सागोनल रॉड वेरिएंट, रबर/एयर कुशन वैकल्पिक, संक्षारण प्रतिरोधी तेल मुक्त डिजाइन, इलेक्ट्रॉनिक्स, चिकित्सा और खाद्य स्वचालित उपकरणों के लिए आदर्श कॉम्पैक्ट उच्च आवृत्ति लघु रैखिक एक्ट्यूएटर में उपलब्ध है।
