एयर सिलेंडर

SOLH CKG1 और CKP1 रॉड पर लगे हेवी-ड्यूटी क्लैंप सिलिंडर वेल्डिंग उच्च चुंबकीय हस्तक्षेप वाली कार्य स्थितियों को लक्षित करते हैं। तीन-तरफा इंस्टॉलेशन का समर्थन करने वाले समर्पित एंटी-मैग्नेटिक सेंसर से लैस, CKG1 नियमित एसी चुंबकीय वेल्डिंग परिदृश्यों में फिट बैठता है, जबकि उन्नत CKP1 उच्च-आवृत्ति स्पॉट और आर्क वेल्डिंग के लिए एसी और डीसी मजबूत चुंबकीय क्षेत्रों का प्रतिरोध करता है। अंतर्निर्मित एयर बफर 12.32kN तक स्थिर भारी क्लैंपिंग बल सुनिश्चित करता है। हमारे कारखाने के पास पर्याप्त स्पॉट इन्वेंट्री के साथ परिपक्व बड़े पैमाने पर उत्पादन लाइनें हैं, जो वैश्विक स्तर पर ऑटोमोटिव वेल्डिंग फिक्स्चर और मशीन टूल क्लैंपिंग परियोजनाओं में व्यापक रूप से लागू होती हैं। फिक्स्चर संशोधन के बिना पारंपरिक सीके1 श्रृंखला के साथ सीधे विनिमेय।

एसओएलएच आरएसक्यू निश्चित-ऊंचाई वाले वायवीय स्टॉपर सिलेंडर स्वचालित कन्वेयर सिस्टम के लिए मानक सीमा एक्चुएटर्स के रूप में काम करते हैं। भारी शॉक अवशोषण के लिए हाइड्रोलिक बफर लीवर शैलियों सहित दस विनिमेय रॉड सिरों से सुसज्जित, वे चार-तरफा चुंबकीय स्विच फिटिंग और तेल मुक्त लंबे-चक्र संचालन का समर्थन करते हैं। ऊंचाई-समायोज्य आरएसजी मॉडल से भिन्न, इसका निश्चित कठोर फ्रेम ऑन-साइट डिबगिंग समय को काफी कम कर देता है। हमारा स्थिर बड़े पैमाने पर उत्पादन पर्याप्त स्पॉट स्टॉक सुनिश्चित करता है; इन स्टॉपर्स को वैश्विक स्तर पर इलेक्ट्रॉनिक्स असेंबली लाइनों, रोलर कन्वेयर और हेवी पैलेट पोजिशनिंग स्टेशनों पर व्यापक रूप से तैनात किया गया है, जो किफायती लागत और मजबूत प्रभाव प्रतिरोध के साथ विश्वसनीय वर्कपीस ब्लॉकिंग प्रदान करते हैं।

SOLH RS2H हेवी-ड्यूटी स्टॉपर सिलेंडर 50-500 किलोग्राम हेवी पैलेट कन्वेयर पोजिशनिंग के लिए RS1H का उन्नत प्रतिस्थापन है। हिंसक प्रभाव को कुशलता से अवशोषित करने के लिए इसमें 30% उन्नत स्टॉपिंग फोर्स, बिल्ट-इन एडजस्टेबल हाइड्रोलिक बफर और डुअल रेज़िन/कार्बन स्टील रोलर्स हैं। कॉम्पैक्ट लाइटवेट डिज़ाइन इंस्टॉलेशन स्थान को छोटा करता है जबकि फिक्स्चर संशोधन के बिना आरएस 1 एच के साथ पूरी तरह से विनिमेय होता है। वैकल्पिक एंटी-रिबाउंड लॉकआउट और मैन्युअल रिलीज़ से सुसज्जित, यह ऑटोमोटिव लॉजिस्टिक्स, वेल्डिंग टूलींग और स्वचालित वेयरहाउस हेवी-लोड ब्लॉकिंग के लिए उपयुक्त है। हमारा कारखाना पर्याप्त स्टॉक आपूर्ति के साथ बड़े पैमाने पर उत्पादन का समर्थन करता है, तेल मुक्त संरचना उच्च आवृत्ति कठोर कार्यशाला वातावरण के लिए लंबे चक्र स्थिर संचालन की गारंटी देती है।

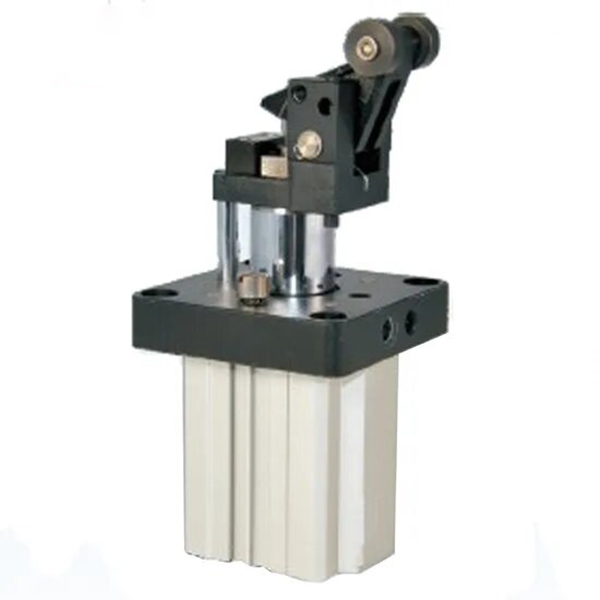

SOLH TWH और TWM लीवर रोलर स्टॉपर सिलेंडर 30-300 किलोग्राम मध्यम से भारी कन्वेयर पैलेट स्थिति के लिए तैयार किए गए हैं। वैकल्पिक अंतर्निर्मित यांत्रिक स्व-लॉकिंग संरचना वर्कपीस रिबाउंड और शिफ्टिंग को प्रभावी ढंग से रोकती है; ग्रेडेड हाइड्रोलिक बफ़र्स में छोटे छिद्रों के लिए निश्चित डंपिंग और बड़े विनिर्देशों के लिए ट्यून करने योग्य डंपिंग शामिल है ताकि कोमल शॉक अवशोषण का एहसास हो सके। TWH डबल-एक्टिंग उच्च आवृत्ति वाले भारी चक्रों के लिए पीक स्टॉपिंग फोर्स प्रदान करता है, जबकि बिल्ट-इन स्प्रिंग के साथ TWM साइट सुरक्षा के लिए बिजली कटौती होने पर स्वचालित रिलीज़ ट्रिगर करता है। मानक निकला हुआ किनारा माउंटिंग और चार-तरफा चुंबकीय स्विच स्थापना ऑन-साइट असेंबली को सरल बनाती है। हमारे स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त स्पॉट स्टॉक द्वारा समर्थित, इन स्टॉपर्स को तेल मुक्त दीर्घकालिक सेवा संचालन के साथ बुद्धिमान वेयरहाउसिंग, ऑटोमोटिव असेंबली और वेल्डिंग फिक्स्चर सीमित में व्यापक रूप से तैनात किया जाता है।

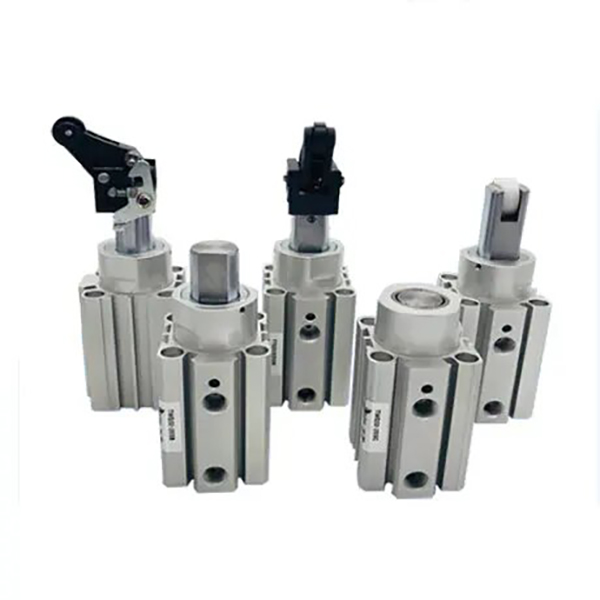

SOLH TWQ कॉम्पैक्ट फिक्स्ड-हाइट स्टॉपर सिलेंडर 10-150 किलोग्राम प्रकाश और मध्यम-ड्यूटी कन्वेयर पैलेट के लिए लागत प्रभावी सीमित समाधान प्रदान करते हैं। चार विनिमेय रॉड सिरे फ्लैट रॉड, गोल रॉड, रोलर लीवर और समायोज्य हाइड्रोलिक बफर लीवर शैलियों को कवर करते हैं; रोलर और बफर संस्करण वर्कपीस रिबाउंड से बचने के लिए वैकल्पिक यांत्रिक स्व-लॉकिंग का समर्थन करते हैं। निश्चित-ऊंचाई वाला फ्लैंज माउंटिंग ऊंचाई अंशांकन को छोड़ देता है और चुंबकीय सेंसर के लिए चार-साइड स्लॉट के साथ फ़ील्ड इंस्टॉलेशन को गति देता है। तेल मुक्त पहनने के लिए प्रतिरोधी निर्माण इलेक्ट्रॉनिक्स, पैकेजिंग और घरेलू उपकरण असेंबली लाइनों में फिट बैठता है। हमारा स्थिर बड़े पैमाने पर उत्पादन पर्याप्त स्पॉट स्टॉक की गारंटी देता है, जो उच्च-चक्र कम-रखरखाव स्वचालित अवरोधन और स्टेशन स्थिति के लिए आदर्श है।

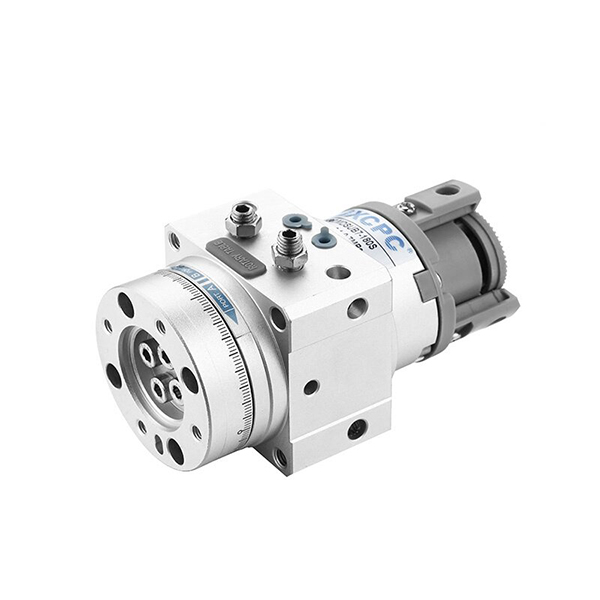

एसओएलएच एमएसयूबी इंटीग्रेटेड वेन रोटरी सिलेंडर 10 किलोग्राम भार तक लाइट-ड्यूटी ऑटोमेशन के लिए कम-बैकलैश सटीक रोटरी गति प्रदान करते हैं। एक ऑल-इन-वन रोटरी टेबल संरचना की विशेषता जो गियर क्लीयरेंस को समाप्त करती है, यह ±5° फाइन एंगल समायोजन के साथ वैकल्पिक 90°/180° रोटेशन का समर्थन करती है; उन्नत MSUA संस्करण 0.03 मिमी के भीतर डगमगाने की सटीकता प्राप्त करता है। इसकी अनुकूलित सिंगल-वेन संरचना अधिक कॉम्पैक्ट फ़ुटप्रिंट वाले पारंपरिक सीआरबी1 मॉडल की तुलना में 2-3 गुना अधिक भार क्षमता का दावा करती है। बहु-दिशा निकला हुआ किनारा माउंटिंग स्थापना स्थान बचाता है, जबकि तेल मुक्त सीलिंग स्वच्छ लंबे-चक्र संचालन को सुनिश्चित करता है। हम स्थिर बड़े पैमाने पर उत्पादन और पर्याप्त स्पॉट इन्वेंट्री बनाए रखते हैं, जिसे व्यापक रूप से रोबोटिक संयुक्त स्विंगिंग, इलेक्ट्रॉनिक वर्कपीस इंडेक्सिंग, पार्ट फ़्लिपिंग और सटीक असेंबली लाइनों में छोटे पोजिशनिंग प्लेटफ़ॉर्म के लिए अपनाया जाता है।

SOLH CRBU2 अल्ट्रा-थिन फ्री-माउंट वेन रोटरी एक्चुएटर समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है, जो बोर आकार 10/15/20/30/40 में उपलब्ध है। एकीकृत बेलनाकार शरीर ब्रैकेट-मुक्त बहु-दिशात्मक फिक्सिंग को सक्षम बनाता है, सीआरबी2 श्रृंखला की तुलना में 12% हल्का, कॉम्पैक्ट एकीकृत मशीनरी के अंदर छिपी हुई स्थापना के लिए बिल्कुल सही। डायरेक्ट वेन ड्राइव ±0.01° की अति-उच्च कोणीय पुनरावृत्ति के साथ गियर बैकलैश को समाप्त करता है। दो वेन वेरिएंट: अधिकतम 270° स्विंग के लिए एस सिंगल वेन, डी डबल वेन सीमित 90°/100° रोटेशन के साथ डबल टॉर्क प्रदान करता है। दोहरी पाइपिंग लेआउट की पेशकश की जाती है: मानक साइड पोर्ट और प्रत्यय-ई केंद्रीय अक्षीय पोर्ट। वैकल्पिक प्रत्यय-डब्ल्यू कोण समायोजक 0 से 240 डिग्री तक असीमित समायोज्य स्ट्रोक का एहसास करता है, और अंतर्निहित चुंबकीय छल्ले पीएलसी सीमा प्रतिक्रिया के लिए एम 9 बीडब्ल्यू रीड स्विच का समर्थन करते हैं। कम-घर्षण मिश्रित सीलिंग 5 मिलियन से अधिक सेवा चक्रों के साथ तेल मुक्त संचालन सुनिश्चित करती है। 3सी मिनिएचर जिग टर्नओवर, विज़न कैमरा पोजिशनिंग, स्क्रू टाइटनिंग मैकेनिज्म और छोटे-कोण पैकेजिंग स्विचिंग सहित लाइट-लोड उच्च आवृत्ति परिशुद्धता रोटेशन कार्यों के लिए व्यापक रूप से लागू। बेस-माउंटेड CRB2 रोटरी सिलेंडर की तुलना में, CRBU2 को किसी माउंटिंग ब्रैकेट की आवश्यकता नहीं होती है और यह अंतरिक्ष दक्षता को अधिकतम करता है, जो रोबोट एंड इफ़ेक्टर्स और संकीर्ण आंतरिक उपकरण लेआउट के लिए आदर्श है।

एसओएलएच सीआरबी1/सीआरबी2 वेन-प्रकार के रोटरी एक्चुएटर्स समकक्ष एसएमसी स्विंग सिलेंडर के साथ पूरी तरह से विनिमेय हैं। डायरेक्ट वेन ड्राइव गियर बैकलैश को समाप्त करता है, कम रोटरी जड़ता और अल्ट्रा-फास्ट प्रतिक्रिया प्रदान करता है। सीआरबी2 10~40 मिमी बोर आकार के साथ कॉम्पैक्ट लाइट-ड्यूटी रेंज है; सिंगल वेन 270° स्विंग को सपोर्ट करता है जबकि डबल वेन रोटेशन को 90°/100° तक सीमित करता है, जो सीमित स्थान 3C और पैकेजिंग उपकरण में हाई-स्पीड मिनी फ़्लिपिंग के लिए आदर्श है। सीआरबी1 हेवी-ड्यूटी श्रृंखला पूर्ण असर समर्थन और उत्कृष्ट प्रभाव प्रतिरोध के साथ 50 ~ 100 मिमी बोर को कवर करती है, जो भारी स्थिरता और बड़े वर्कपीस इंडेक्सिंग टर्नओवर के लिए 24 एनएम तक अधिकतम टॉर्क प्रदान करती है। सिंगल वेन विस्तृत स्विंग रेंज प्रदान करता है, जबकि डबल वेन समान बोर आकार पर टॉर्क को दोगुना कर देता है। अंतर्निर्मित रबर बंपर मानक आते हैं; कोण समायोजक प्रत्यय Z और खोखला शाफ्ट वैकल्पिक हैं, और CDRB वेरिएंट D-M9B / D-A93 रीड स्विच के साथ संगत स्थायी मैग्नेट को एकीकृत करते हैं। MSQ रैक-एंड-पिनियन रोटरी टेबल की तुलना में, वेन-प्रकार के सिलेंडरों में स्लिमर बॉडी और शून्य बैकलैश के साथ तेज रोटेशन की सुविधा होती है, फिर भी कमजोर रेडियल और अक्षीय भार क्षमता होती है, जो उन्हें बड़े स्विंग कोणों की आवश्यकता वाले उच्च गति वाले प्रकाश-लोड रोटरी कार्यों के लिए शीर्ष विकल्प बनाती है।

SOLH CRA1 रैक और पिनियन रोटरी सिलेंडर 10-50 किलोग्राम मध्यम और हेवी-ड्यूटी स्वचालन के लिए उच्च-टोक़ वायवीय स्विंग एक्चुएटर हैं। डुअल-पिस्टन रैक-पिनियन ट्रांसमिशन φ30 मॉडल शून्य बैकलैश और 0.5MPa पर φ100 बोर से अधिकतम 108N·m टॉर्क के साथ बैकलैश ≤1° प्राप्त करता है। वैकल्पिक समायोज्य अंत एयर कुशन लगातार साइकिल चलाने के दौरान जड़त्वीय प्रभाव को कम करते हैं, जबकि कई माउंटिंग प्रकार और शाफ्ट कॉन्फ़िगरेशन लचीले यांत्रिक कनेक्शन का समर्थन करते हैं। तेल मुक्त निर्माण कम रखरखाव वाले निरंतर संचालन को सुनिश्चित करता है। हमारा कारखाना पर्याप्त स्पॉट इन्वेंट्री के साथ स्थिर बड़े पैमाने पर उत्पादन चलाता है, जो स्वचालित असेंबली और पाइपलाइन नियंत्रण प्रणालियों में भारी वर्कपीस फ़्लिपिंग, औद्योगिक वाल्व एक्चुएशन, भारी स्थिरता अनुक्रमण और रोबोटिक संयुक्त रोटेशन के लिए व्यापक रूप से तैनात किया गया है।
