एयर सिलेंडर

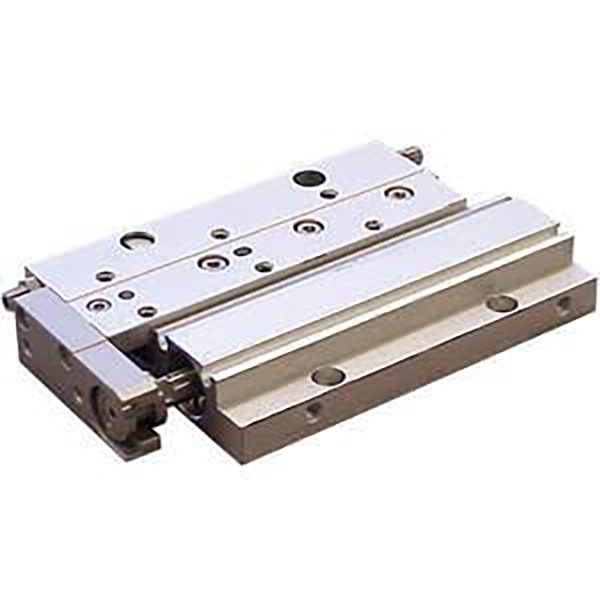

एसओएलएच रिचज एमएक्सएफ अल्ट्रा-थिन हाई-रिगिडिटी न्यूमेटिक स्लाइड टेबल एसएमसी एमएक्सएफ श्रृंखला के साथ विनिमेय है। सिलेंडर और क्रॉस रोलर गाइड को समानांतर में व्यवस्थित किया गया है, समकक्ष एमएक्सएस मॉडल की तुलना में शरीर की ऊंचाई 40% कम हो गई है, जो सीमित ऊर्ध्वाधर निकासी वाले स्वचालन उपकरण के लिए आदर्श है। यह पोजिशनिंग पिन होल, रिपीट पोजिशनिंग सटीकता ±0.02 मिमी, बोर आकार φ8 ~ 20 मिमी और अधिकतम मानक स्ट्रोक 100 मिमी के साथ ऊपर और नीचे दोहरी माउंटिंग का समर्थन करता है। मानक, वैकल्पिक X10/X11 स्ट्रोक समायोजक और हाइड्रोलिक बफ़र्स के रूप में दोहरे अंत पॉलीयुरेथेन बफ़र्स से सुसज्जित। अंतर्निर्मित चुंबक चुंबकीय स्विच के साथ काम करता है और तेल मुक्त लंबे-चक्र संचालन को सक्षम बनाता है। 3सी मॉड्यूल हैंडलिंग, सटीक दबाव और स्टेशन स्विचिंग जैसे मध्यम-लोड लंबे-स्ट्रोक स्थानांतरण के लिए व्यापक रूप से उपयोग किया जाता है।

SOLH MY1B यांत्रिक रूप से जुड़ा हुआ बुनियादी रॉडलेस सिलेंडर संबंधित एसएमसी मॉडल के साथ पूर्ण विनिमेयता प्राप्त करता है। आंतरिक सीलिंग बेल्ट और बाहरी धूल-प्रूफ बेल्ट से सुसज्जित, यह बाहरी पिस्टन रॉड को रद्द कर देता है, जिसकी कुल स्थापना लंबाई प्रभावी स्ट्रोक के करीब है और टाई रॉड सिलेंडर की तुलना में 50% से अधिक लेआउट स्थान बचाती है। बोर का आकार φ10 से 100 मिमी तक होता है और अधिकतम स्ट्रोक 5000 मिमी तक होता है। स्लाइड टेबल बकाया झुकने प्रतिरोध के साथ पिस्टन के साथ मजबूती से जुड़ा हुआ है, जिससे हल्के भार के तहत सहायक गाइड के बिना सीधे लोड बढ़ने की अनुमति मिलती है। चार-दिशा पाइपिंग (सामने, पीछे, साइड, नीचे) उपलब्ध है; मॉडल φ25~40 में 17% वजन में कमी का एहसास होता है। मानक अंतर्निर्मित समायोज्य एयर कुशन वैकल्पिक बाहरी हाइड्रोलिक बफ़र्स और दोहरे अंत स्ट्रोक समायोजकों से सुसज्जित हैं। पूर्व-आरक्षित खांचे डी-एम9 श्रृंखला चुंबकीय स्विच में फिट होते हैं, और स्वच्छ कार्यशालाओं के लिए तेल मुक्त संचालन समर्थित है। भार क्षमता के आधार पर वर्गीकृत: लाइट ड्यूटी के लिए φ10~20, मध्यम-लाइट ड्यूटी के लिए φ25~40, मध्यम ड्यूटी के लिए φ50~63, भारी ड्यूटी के लिए φ80~100। एक किफायती सार्वभौमिक रैखिक ड्राइविंग समाधान के रूप में लंबी दूरी की सामग्री परिवहन, स्वचालित दरवाजा सक्रियण, मशीनिंग में भारी वर्कपीस शिफ्टिंग और गैर-मानक स्वचालन लाइनों पर लंबे स्ट्रोक पोजिशनिंग में व्यापक रूप से लागू किया जाता है।

SOLH CY3 मैग्नेटिक कपलिंग रॉडलेस सिलेंडर SMC समकक्षों के साथ पूर्ण आयामी विनिमेयता के साथ CY1 श्रृंखला का उन्नत संस्करण है। यह शून्य वायु रिसाव और संदूषण-मुक्त संचालन को प्राप्त करने के लिए पूरी तरह से संलग्न बैरल के अंदर आंतरिक पिस्टन और बाहरी स्लाइड कैरिज के बीच गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव को अपनाता है। बोर का आकार φ6 से φ63 मिमी तक होता है और अधिकतम स्ट्रोक 5000 मिमी तक होता है, जो पारंपरिक टाई रॉड सिलेंडर की तुलना में इंस्टॉलेशन फ़ुटप्रिंट को 50% तक कम करता है। दो प्रकार उपलब्ध हैं: CY3B मूल प्रकार जिसमें विलक्षण भार और चुंबकीय डिकॉउलिंग से बचने के लिए अंत ब्रैकेट और बाहरी गाइड की आवश्यकता होती है; अतिरिक्त माउंटिंग स्थान बचाने के लिए CY3R डायरेक्ट-माउंट संस्करण सीधे उपकरण बेस पर लगाया गया है। लंबे घिसाव प्रतिरोधी छल्ले न्यूनतम कामकाजी दबाव को 0.12 एमपीए तक कम कर देते हैं। मानक डुअल-एंड रबर बफ़र्स सुसज्जित हैं, और वैकल्पिक X160 हाई-स्पीड संस्करण 1500 मिमी/सेकेंड की अधिकतम गति का समर्थन करता है। प्री-सेट स्लॉट स्थिति प्रतिक्रिया के लिए डी-एम9 चुंबकीय स्विच को समायोजित करते हैं। मानक तेल-मुक्त संचालन अर्धचालक, इलेक्ट्रॉनिक्स, चिकित्सा और खाद्य उद्योगों के लिए धूल-मुक्त कार्यशालाओं में फिट बैठता है। यह लंबी दूरी की वर्कपीस ट्रांसफर, सुरक्षात्मक दरवाजा सक्रियण और स्वच्छ स्वचालन में कॉम्पैक्ट लॉन्ग-स्ट्रोक रैखिक गति के लिए 0.5 किलोग्राम से 40 किलोग्राम तक हल्के से मध्यम भार को संभालता है।

SOLH CY1 श्रृंखला एक क्लासिक किफायती चुंबकीय युग्मन रॉडलेस सिलेंडर है, जो उन्नत CY3 श्रृंखला का पूर्ववर्ती है, जो मूल SMC CY1 उत्पादों के साथ पूरी तरह से आयामी रूप से विनिमेय है। यह गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव और शून्य वायु रिसाव के साथ पूरी तरह से संलग्न बैरल संरचना को अपनाता है, जो इलेक्ट्रॉनिक्स, चिकित्सा और खाद्य उद्योगों के तेल मुक्त स्वच्छ कामकाजी वातावरण के लिए उपयुक्त है। बोर का आकार φ6 से 63 मिमी तक, मानक स्ट्रोक 1000 मिमी तक और उत्कृष्ट लागत प्रदर्शन के साथ अधिकतम विस्तारित स्ट्रोक 1500 मिमी तक होता है। पांच संरचनात्मक संस्करण उपलब्ध हैं: CY1B मूल प्रकार जिसमें बाहरी गाइड और अंत ब्रैकेट की आवश्यकता होती है; अतिरिक्त गाइड के बिना हल्के भार के लिए अंतर्निहित स्लाइडिंग बीयरिंग के साथ CY1S; चिकनी उच्च-आवृत्ति पारस्परिकता के लिए CY1L बॉल बेयरिंग प्रकार; CY1H उच्च परिशुद्धता मॉडल ±0.02 मिमी दोहराव स्थिति सटीकता प्राप्त करना; संकीर्ण ऊर्ध्वाधर स्थापना स्थान के लिए 29% कम समग्र ऊंचाई के साथ CY1F लो-प्रोफाइल प्रकार। न्यूनतम शुरुआती दबाव 0.18MPa है, जो मानक डुअल-एंड रबर बफ़र्स और वैकल्पिक बाहरी हाइड्रोलिक बफ़र्स से सुसज्जित है, जो स्थिति सिग्नल फीडबैक के लिए D-M9 और D-A9 चुंबकीय स्विच के साथ संगत है। इसकी लागत CY3 श्रृंखला से कम है और यह बजट-सीमित पारंपरिक स्वचालन के लिए एक लागत प्रभावी विकल्प के रूप में कार्य करता है, जिसमें साफ-सुथरे कमरे में सामग्री स्थानांतरण, सुरक्षात्मक दरवाजा ड्राइविंग और 0.5 किलोग्राम से 40 किलोग्राम तक के हल्के से मध्यम भार के तहत मध्यम-लंबी दूरी की वर्कपीस परिवहन शामिल है।

एसओएलएच आरएम श्रृंखला चुंबकीय युग्मन रॉडलेस सिलेंडर को एयरटैक समकक्षों के साथ विनिमेय होने के लिए डिज़ाइन किया गया है। यह शून्य रिसाव और धूल-मुक्त संचालन के लिए गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव और पूरी तरह से संलग्न बैरल संरचना को अपनाता है, जो इलेक्ट्रॉनिक्स, चिकित्सा और खाद्य उद्योगों के तेल मुक्त स्वच्छ वातावरण के लिए उपयुक्त है। बोर का आकार 2000 मिमी के अधिकतम स्ट्रोक के साथ φ10 से φ40 मिमी तक होता है, जो -20 ℃ ~ 70 ℃ की विस्तृत औद्योगिक तापमान सीमा के भीतर काम करता है और 0.15 एमपीए का न्यूनतम स्टार्टअप दबाव पेश करता है। चार संरचनात्मक प्रकार उपलब्ध हैं: आरएमएस मूल प्रकार बिना अंतर्निर्मित गाइड के जिसमें सबसे कम लागत पर बाहरी रेल और अंत ब्रैकेट की आवश्यकता होती है; आसान स्थापना के लिए अतिरिक्त गाइड के बिना सामान्य पार्श्व भार का विरोध करने के लिए दोहरी गाइड छड़ और स्लाइडिंग बीयरिंग के साथ एकीकृत आरएमटी मानक प्रकार; विस्तारित उच्च परिशुद्धता गाइड रॉड के साथ आरएमटीएल परिशुद्धता संस्करण ±0.1 मिमी दोहराव स्थिति सटीकता प्राप्त करता है; स्वतंत्र भार वहन के लिए मजबूत विरोधी विक्षेपण क्षमता के साथ आरएमएच हेवी-ड्यूटी प्रबलित स्लाइड प्रकार। मानक डुअल-एंड रबर बफ़र्स 500 मिमी/सेकेंड तक स्थिर गति के लिए वैकल्पिक समायोज्य बफ़र्स और बाहरी हाइड्रोलिक बफ़र्स से सुसज्जित हैं। वैकल्पिक चुंबकीय स्विच किट स्थिति सिग्नल फीडबैक के लिए डी-एम9 सेंसर से मेल खाते हैं। अंतर्निर्मित मार्गदर्शक संरचनाएं बाहरी रैखिक गाइडों की अतिरिक्त खरीद और असेंबली लागत में कटौती करती हैं। यह एसएमसी सीवाई1 और सीवाई3 श्रृंखला की तुलना में उत्कृष्ट लागत प्रदर्शन प्रदान करता है, जिसका व्यापक रूप से लंबी दूरी की सामग्री परिवहन, सुरक्षात्मक दरवाजा सक्रियण और मध्यम-बजट स्वचालित उत्पादन लाइनों पर पारंपरिक टाई रॉड सिलेंडरों की अंतरिक्ष-बचत रेट्रोफिटिंग में उपयोग किया जाता है।

एसओएलएच एमजीजे अल्ट्रा-कॉम्पैक्ट मिनी गाइड रॉड सिलेंडर एसएमसी मानक उत्पादों के साथ पूरी तरह से विनिमेय है, जो विशेष रूप से लघु स्वचालन के लिए विकसित किया गया है। यह केवल 5 मिमी से 20 मिमी तक अल्ट्रा-शॉर्ट स्ट्रोक के साथ दो छोटे बोर आकार φ6 मिमी और φ10 मिमी की आपूर्ति करता है। अंतर्निर्मित दोहरी गाइड छड़ें और एकीकृत गाइड फ्रेम ±0.1° के भीतर अल्ट्रा-सटीक एंटी-रोटेशन प्रदर्शन प्रदान करते हैं, जो क्लैंपिंग और सूक्ष्म घटकों को असेंबल करने के दौरान कोणीय विस्थापन को रोकते हैं। MGJ6-5 मॉडल के लिए बेहद हल्की संरचना का वजन केवल 27.3 ग्राम है। दोहरी माउंटिंग सतहें (नीचे और पीछे की ओर) और सिंगल-साइड केंद्रीकृत पाइपिंग और वायरिंग घने मल्टी-सिलेंडर व्यवस्था के लिए साफ लेआउट की सुविधा प्रदान करती हैं। डुअल-एंड रबर बफ़र्स के साथ तेल-मुक्त रखरखाव-मुक्त संरचना को अपनाते हुए, यह -10 ℃ ~ 60 ℃ के भीतर स्थिर उच्च-आवृत्ति पारस्परिकता का समर्थन करता है। सटीक इलेक्ट्रॉनिक घटक क्लैम्पिंग, पीसीबी पोजिशनिंग, चिकित्सा उपकरणों के लघु वाल्व एक्चुएशन, नमूना सुई उठाने, अर्धचालक स्वच्छ कार्यशालाओं में सूक्ष्म विस्थापन समायोजन और ऑप्टिकल लेंस की फाइन ट्यूनिंग में व्यापक रूप से लागू किया जाता है। मानक एमजीपी कॉम्पैक्ट सिलेंडरों की तुलना में, इसमें समग्र रूप से कम आयाम, सूक्ष्म जोर को पूरी तरह से संतुष्ट करना, सीमित स्थापना स्थान और लघु स्वचालन की उच्च परिशुद्धता एंटी-रोटेशन पोजिशनिंग मांग शामिल है।

एसओएलएच एमजीपी श्रृंखला पतली कॉम्पैक्ट गाइड रॉड सिलेंडर वास्तविक एसएमसी उत्पादों के साथ आयामी रूप से विनिमेय है। यह सिलेंडर बैरल, दोहरी गाइड छड़ और बाहरी मार्गदर्शक सहायक उपकरण के बिना अंतर्निहित मरोड़ प्रतिरोध और शक्तिशाली पार्श्व भार क्षमता के साथ सटीक बीयरिंग की एक एकीकृत संरचना को अपनाता है। इसकी सपाट पतली संरचना पारंपरिक सिलेंडरों की तुलना में 17% ~ 24% वजन कम करती है, जो प्रेसिंग, पोजिशनिंग, लिफ्टिंग और वर्कपीस ट्रांसफर जैसे कॉम्पैक्ट ऑटोमेशन संचालन के लिए बिल्कुल उपयुक्त है। बीयरिंगों द्वारा वर्गीकृत तीन उप-प्रकार विभिन्न कार्य स्थितियों को कवर करते हैं: मेटल स्लाइडिंग बुशिंग के साथ एमजीपीएम में भारी पार्श्व भार और धूल भरी कम गति वाले चक्रीय कार्य के लिए उत्कृष्ट पहनने के प्रतिरोध और डस्टप्रूफ प्रदर्शन की सुविधा होती है; एमजीपीएल बॉल बुशिंग उच्च गति के लगातार पारस्परिक आदान-प्रदान के लिए अल्ट्रा-लो घर्षण और चिकनी गति प्रदान करते हैं; एमजीपीए शून्य-निकासी उच्च परिशुद्धता बॉल बीयरिंग सटीक फिटिंग और अंशांकन के लिए ±0.01 मिमी तक एंटी-रोटेशन सटीकता प्राप्त करते हैं। बोर का आकार 5~300 मिमी के मानक स्ट्रोक के साथ φ12 से 100 मिमी तक होता है। मानक डुअल-एंड रबर बफ़र्स सुसज्जित हैं, जबकि AZ एयर कुशन बफ़र्स उच्च गति वाले हेवी-ड्यूटी आंदोलन के दौरान गंभीर प्रभाव को अवशोषित करने के लिए 20 मिमी से ऊपर के बोर के लिए वैकल्पिक हैं। बिल्ट-इन स्लॉट साफ-सुथरी वायरिंग के लिए अतिरिक्त ब्रैकेट के बिना डी-एम9, ए93 चुंबकीय स्विच की सीधी स्थापना का समर्थन करते हैं। ऑपरेटिंग दबाव 0.12 एमपीए से 1.0 एमपीए तक होता है और परिवेश के तापमान -10℃~60℃ के तहत न्यूनतम सक्रिय दबाव 0.1 एमपीए होता है। इलेक्ट्रॉनिक पीसीबी पोजिशनिंग और प्रेसिंग, निरीक्षण जिग लिफ्टिंग, पैकेजिंग फीडिंग और सामान्य स्वचालन सीमित क्लैंपिंग में व्यापक रूप से तैनात, यह एक अत्यधिक बहुमुखी एकीकृत निर्देशित वायवीय एक्ट्यूएटर के रूप में कार्य करता है।

एसओएलएच एमजीक्यू श्रृंखला अल्ट्रा-थिन इंटीग्रेटेड गाइड रॉड सिलेंडर मूल एसएमसी विनिर्देशों के साथ पूरी तरह से विनिमेय है। सिलेंडर बैरल और गाइड रॉड्स की एकीकृत संरचना स्थापना स्थान को बचाने के लिए पारंपरिक निर्देशित सिलेंडरों की तुलना में कुल मोटाई में 50% की कटौती करती है। इसमें बोर आकार φ12~100 मिमी और मानक स्ट्रोक 25~250 मिमी शामिल हैं, जो दो कॉन्फ़िगरेशन में पेश किए गए हैं: एमजीक्यूएम कार्बन मिश्र धातु स्लाइड बीयरिंग और एमजीक्यूएल उच्च-परिशुद्धता बॉल बीयरिंग। सममित दोहरी गाइड रॉड संरचना पार्श्व भार, विक्षेपण और मरोड़ के लिए उत्कृष्ट प्रतिरोध प्रदान करती है। एमजीक्यूएल बॉल बेयरिंग संस्करण ±0.04°~±0.08° की एंटी-रोटेशन सटीकता प्राप्त करता है, जबकि एमजीक्यूएम स्लाइड बेयरिंग प्रकार में उत्कृष्ट पहनने के प्रतिरोध, धूलरोधी प्रदर्शन और भारी-भरकम धूल भरी स्थितियों के लिए लागत लाभ शामिल हैं। मानक विन्यास में अंतर्निर्मित चुंबकीय छल्ले, दोहरे अंत रबर बफ़र्स और तेल-मुक्त रखरखाव-मुक्त संचालन शामिल हैं। वैकल्पिक XB6 उच्च तापमान संस्करण 150℃ तक स्थिर रूप से काम करता है। सिलेंडर बॉडी पर कई बढ़ते छेद आरक्षित हैं; ≥32 मिमी बोर के लिए चुंबकीय स्विच चार तरफ लगाए जा सकते हैं, और फ्लैंज/फुट ब्रैकेट मल्टी-एंगल असेंबली का समर्थन करते हैं। 0.1 एमपीए के न्यूनतम कामकाजी दबाव के साथ, इसे कन्वेयर लाइन स्टॉपर पोजिशनिंग और लिफ्टिंग, 3सी इलेक्ट्रॉनिक्स में पीसीबी इजेक्शन और क्रिम्पिंग, पैकेजिंग मशीनरी के लिए गेट एक्चुएशन और जिग जैकिंग के लिए व्यापक रूप से अपनाया जाता है। यह यांत्रिक डिज़ाइन को सरल बनाने के लिए अलग-अलग सिलेंडर और बाहरी गाइड असेंबलियों को प्रतिस्थापित करता है। मानक एमजीपी और हेवी-ड्यूटी एमजीजी श्रृंखला की तुलना में, एमजीक्यू सीमित इंस्टॉलेशन स्थान में उच्च परिशुद्धता संचालन के लिए सबसे पतली प्रोफ़ाइल और इष्टतम प्रदर्शन का दावा करता है।

एसओएलएच एमजीजी श्रृंखला हेवी-ड्यूटी लॉन्ग-स्ट्रोक गाइड रॉड सिलेंडर समकक्ष एसएमसी हेवी-ड्यूटी सिलेंडर के साथ आयामी रूप से विनिमेय है। एक गोल बैरल और बाहरी रूप से व्यवस्थित दोहरी बड़ी-स्पैन गाइड छड़ों के साथ निर्मित, यह सर्वोच्च संरचनात्मक कठोरता प्रदान करता है। इसकी पार्श्व भार क्षमता सामान्य निर्देशित सिलेंडरों की तुलना में तीन गुना है, जो लंबे स्ट्रोक के तहत पिस्टन रॉड को शिथिल होने और विलक्षण भारी भार के तहत संरचनात्मक विक्षेपण से बचाती है। बोर का आकार दो संस्करणों के साथ φ20 मिमी से 100 मिमी तक होता है: एमजीजीएम कार्बन मिश्र धातु स्लाइडिंग बीयरिंग और एमजीजीएल उच्च परिशुद्धता बॉल बीयरिंग। अधिकतम मानक स्ट्रोक 1300 मिमी तक पहुंचता है, जो एमजीपी और एमजीक्यू श्रृंखला की स्ट्रोक सीमा से काफी अधिक है। लंबी दूरी की हाई-स्पीड ऑपरेशन के दौरान उत्पन्न बड़े पैमाने पर प्रभाव ऊर्जा को अवशोषित करने, शोर को प्रभावी ढंग से कम करने और उपकरणों की सुरक्षा करने के लिए डुअल-एंड बिल्ट-इन हाइड्रोलिक बफ़र्स मानक के रूप में आते हैं। एमजीजीएम स्लाइडिंग बीयरिंग में भारी-भरकम धूल भरे वातावरण और गहन कन्वेयर लाइन स्टॉपिंग के लिए उत्कृष्ट पहनने और सदमे प्रतिरोध की सुविधा है; एमजीजीएल बॉल बीयरिंग ±0.02° तक शीर्ष एंटी-रोटेशन सटीकता के साथ अल्ट्रा-लो घर्षण और चिकनी गति का एहसास करते हैं, जो उच्च-परिशुद्धता लंबे-स्ट्रोक स्थिति और उच्च गति चक्रीय गति के लिए आदर्श है। स्प्लिट मॉड्यूलर डिज़ाइन कम लागत वाले रखरखाव के लिए सिलेंडर बैरल और गाइड असेंबली को अलग-अलग अलग करने और बदलने में सक्षम बनाता है। उपलब्ध माउंटिंग फॉर्म में बुनियादी सतह माउंटिंग और फ्रंट फ्लैंज इंस्टॉलेशन शामिल हैं; वैकल्पिक अतिरिक्त में जे-प्रकार स्ट्रोक समायोजन (0 ~ 50 मिमी समायोजन रेंज) और -10 ℃ और 150 ℃ के बीच स्थिर रूप से काम करने वाले XB6 उच्च तापमान संस्करण शामिल हैं। लचीले चुंबकीय स्विच फिटिंग के लिए बहु-दिशात्मक खांचे के साथ अंतर्निहित चुंबकीय छल्ले मानक हैं। ऑपरेटिंग दबाव 0.1~1.0 एमपीए है और अधिकतम चलने की गति 1000 मिमी/सेकेंड तक है। ऊर्ध्वाधर उठाने वाले प्लेटफार्मों, भारी फूस की लंबी दूरी के स्थानांतरण, हेवी-ड्यूटी स्टॉपर पोजिशनिंग और बड़े जिग इजेक्शन पर व्यापक रूप से लागू किया जाता है, यह सामान्य सिलेंडर के संयुक्त समाधान और यांत्रिक डिजाइन को सरल बनाने के लिए अलग-अलग भारी गाइड पोस्ट को प्रतिस्थापित करता है, जो भारी भार, लंबी यात्रा और उच्च प्रभाव वाले स्वचालन अनुप्रयोगों के लिए पसंदीदा वायवीय एक्ट्यूएटर के रूप में कार्य करता है।
