ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

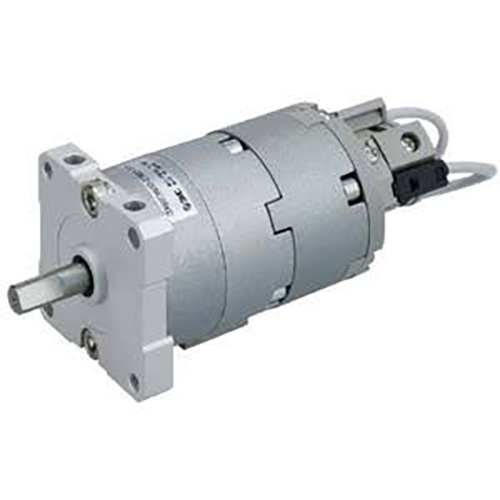

SOLH CRBU2 श्रृंखला मिनी वेन-प्रकार का रोटरी स्विंग सिलेंडर है जिसे सीमित स्थान के सटीक रोटरी स्टेशनों के लिए डिज़ाइन किया गया है, जिसमें मुफ्त मल्टी-डायरेक्शन माउंटिंग, अल्ट्रा-थिन लाइटवेट बॉडी, शून्य गियर बैकलैश और चौड़े स्विंग कोण की सुविधा है। उपलब्ध बोर आकार: 10/15/20/30/40, विभिन्न लाइट-लोड रोटरी फ़्लिपिंग मांगों को पूरा करने के लिए सिंगल/डबल वेन विकल्पों के साथ।
1. कोर डिज़ाइन हाइलाइट्स
- वेन डायरेक्ट ड्राइव (एस सिंगल वेन / डी डबल वेन): कोई गियर ट्रांसमिशन नहीं, शून्य बैकलैश, स्मूथ रोटेशन और अल्ट्रा-सटीक पोजिशनिंग
- पूर्ण मुक्त माउंटिंग बेलनाकार रूपरेखा: अतिरिक्त माउंटिंग ब्रैकेट के बिना ऊपर/नीचे/बाएं/दाएं/अक्षीय माउंट करने योग्य; घने कॉम्पैक्ट उपकरण लेआउट के लिए सीआरबी2 से 12% हल्का
- फुल स्विंग एंगल रेंज: सिंगल वेन 90°/180°/270°; डबल वेन 90°/100°, अधिकतम सिंगल वेन 270° तक स्विंग करता है
- दोहरी ट्यूबिंग लेआउट: विभिन्न पाइपलाइन रूटिंग लेआउट से मेल खाने के लिए मानक साइड पोर्ट (कोई प्रत्यय नहीं) / अक्षीय पोर्ट (प्रत्यय ई)
- विस्तार योग्य कार्यात्मक मॉड्यूल: वैकल्पिक डब्ल्यू कोण समायोजन इकाई और चुंबकीय स्विच स्थापना के लिए अंतर्निहित चुंबकीय रिंग; कैबिनेट की जगह बचाने के लिए कोई रेडियल उभरे हुए हिस्से नहीं
- प्रीमियम कम-रिसाव सीलिंग प्रणाली: अंतर्निर्मित पोजिशनिंग स्टॉप, अल्ट्रा-लो आंतरिक रिसाव, स्वच्छ उत्पादन वातावरण के लिए उपयुक्त तेल मुक्त संचालन के साथ विशेष मिश्रित सील

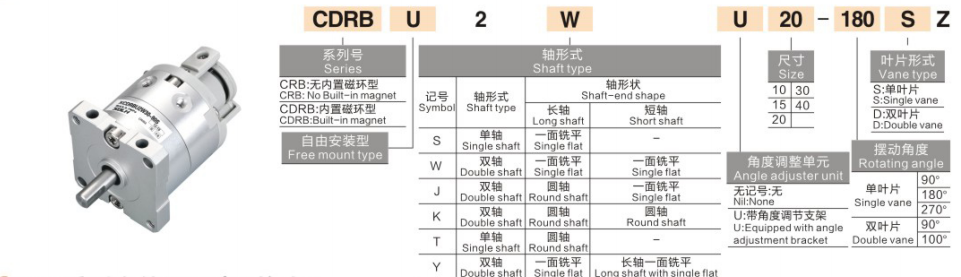

1. मॉडल उदाहरण: CRBU2WU20-180SE-M9BW
|
कोड खंड |
कोड परिभाषा स्पष्टीकरण |
| सीआरबीयू2 |
आधार श्रृंखला: फ्री माउंट वेन रोटरी एक्चुएटर |
|
W |
कोण समायोजन इकाई के साथ; रिक्त = कोई कोण समायोजक नहीं |
|
U |
फ्री माउंटिंग स्ट्रक्चरल कोड |
|
20 |
बोर का आकार: 10 / 15 / 20 / 30 / 40 |
|
180 |
स्विंग कोण: एकल फलक 90/180/270; डबल वेन 90/100 |
| एस/डी |
फलक प्रकार: S=एकल फलक; डी=डबल वेन (2x टॉर्क आउटपुट) |
|
E |
अक्षीय हवाई बंदरगाह; रिक्त = मानक साइड एयर पोर्ट |
| M9BW |
वैकल्पिक चुंबकीय स्विच मॉडल (एकल/दोहरी स्विच कॉन्फ़िगर करने योग्य) |
2. मानक आदेश संदर्भ उदाहरण
- मानक सिंगल वेन साइड पोर्ट: CRBU2-20-180S
- कोण समायोजन + डबल वेन के साथ: CRBU2W30-90D
- अक्षीय पोर्ट + चुंबकीय स्विच: CRBU2-15-270SE-M9B
1. सामान्य प्रदर्शन पैरामीटर
-- ऑपरेटिंग दबाव सीमा: आकार 10/15: 0.2~0.7एमपीए; आकार 20/30/40: 0.15~1.0एमपीए
- परिवेश ऑपरेटिंग तापमान: 5 ~ 60 ℃ (एयर पाइपिंग के अंदर कोई आइसिंग नहीं)
- कोणीय दोहराव स्थिति सटीकता: ±0.01°, शून्य बैकलैश स्थिर रोटेशन
-- अंतर्निर्मित बफ़र: कोई नहीं; बाहरी शॉक अवशोषक अलग से कॉन्फ़िगर करने योग्य
- स्वीकार्य प्रभाव गतिज ऊर्जा: 0.00015 ~ 0.04 जे (बोर आकार के साथ आनुपातिक रूप से बढ़ता है)
- स्नेहन आवश्यकता: फैक्टरी पूर्व-ग्रीस तेल मुक्त डिजाइन
2. सैद्धांतिक आउटपुट टॉर्क टेबल (यूनिट: N·m @0.5MPa)
|
जनम का आकार |
सिंगल वेन एस टॉर्क |
डबल वेन डी टॉर्क (2x आउटपुट) |
|
10 |
0.13 |
0.26 |
|
15 |
0.33 |
0.66 |
|
20 |
0.82 |
1.64 |
|
30 |
2.06 |
4.12 |
|
40 |
3.92 |
7.84 |
3. वजन और समग्र आयाम संदर्भ (180° विशिष्टता)
|
जनम का आकार |
शुद्ध वजन (जी) |
बाहरी व्यास (मिमी) |
शरीर की लंबाई (मिमी) |
|
10 |
55 |
22 |
48 |
|
15 |
100 |
28 |
58 |
|
20 |
180 |
36 |
70 |
|
30 |
350 |
45 |
85 |
|
40 |
600 |
55 |
105 |
1. मल्टी-डायरेक्शन फ्री माउंटिंग से जगह बचती है
- बेलनाकार चिकनी बॉडी को ब्रैकेट के बिना किसी भी सतह पर स्क्रू द्वारा तय किया जा सकता है; 12% हल्का शरीर, अत्यधिक कॉम्पैक्ट एकीकृत उपकरण फ्रेम के लिए इष्टतम विकल्प
2. शून्य बैकलैश अति-सटीक कोणीय स्थिति
- डायरेक्ट वेन ड्राइव गियर मेशिंग क्लीयरेंस को समाप्त करता है, सख्त सटीक कोण नियंत्रण स्टेशनों के लिए ±0.01° रिपीट सटीकता के साथ अल्ट्रा-स्मूथ रोटेशन
3. वैकल्पिक स्टॉप यूनिट के साथ वाइड एडजस्टेबल स्विंग रेंज
-- एकल फलक अधिकतम 270° स्विंग; डब्ल्यू कोण समायोजन मॉड्यूल असीम रूप से समायोज्य स्ट्रोक 0 ~ 240 डिग्री, सुविधाजनक मल्टी-स्टेशन कोण फाइन-ट्यूनिंग सक्षम करता है
4. डबल वेन समान रूपरेखा के तहत दोगुना टॉर्क प्रदान करता है
- समान बाहरी आयाम, डी डबल वेन मॉडल उच्च रोटरी भार को संभालने के लिए एस सिंगल वेन का दोगुना टॉर्क प्रदान करता है
5. लंबी सेवा जीवन तेल मुक्त सीलिंग संरचना
- कम घर्षण मिश्रित सीलिंग, 5 मिलियन से अधिक स्विचिंग चक्रों की सेवा जीवन, सामान्य कार्यशाला और धूल रहित स्वच्छ उत्पादन लाइनों के साथ संगत
1. दो मुख्य माउंटिंग फॉर्म
- सीधे बॉडी माउंटिंग: स्क्रू किसी भी बेलनाकार सतह पर लॉक हो जाता है, अक्षीय/रेडियल इंस्टॉलेशन संभव, तेजी से डिससेम्बली और प्रतिस्थापन
- सहायक फ्लैट प्लेट संयुक्त माउंटिंग: माउंटिंग प्लेट के माध्यम से क्षैतिज या लंबवत रूप से ठीक करें, रोबोट एंड इफ़ेक्टर, उपकरण साइड और शीर्ष छिपे हुए इंस्टॉलेशन के लिए आदर्श
2. विशिष्ट अनुप्रयोग परिदृश्य
-- 3सी इलेक्ट्रॉनिक्स ऑटोमेशन: मिनी कंपोनेंट फ़्लिपिंग, कैमरा रोटरी पोजिशनिंग, जिग एंगल स्विचिंग, इंस्पेक्शन स्टेशन रोटरी इंडेक्सिंग
- प्रेसिजन असेंबली लाइन्स: पेंच कसने वाली रोटरी तंत्र, टर्मिनल क्रिंप कोण समायोजन, लाइट वर्कपीस 180 डिग्री टर्नओवर
- पैकेजिंग मशीनरी: मटेरियल बैफल रोटेशन, लेबल अटैचिंग एंगल फाइन-ट्यूनिंग, शॉर्ट-स्ट्रोक रोटरी फीडिंग
- सामान्य स्वचालन उपकरण: उपकरण दरवाजा रोटरी स्विच, उत्पादन स्टेशन स्विचिंग, उच्च आवृत्ति प्रकाश-लोड प्रत्यागामी रोटेशन
|
तुलना आयाम |
CRBU2 फ्री माउंट सीरीज |
CRB2 मानक फलक रोटरी श्रृंखला |
| माउंटिंग मोड |
मनमानी बहु-दिशा स्थापना, किसी ब्रैकेट की आवश्यकता नहीं |
समर्पित माउंटिंग ब्रैकेट की आवश्यकता, सीमित इंस्टॉलेशन ओरिएंटेशन |
| वज़न और आयतन |
12% हल्का, अल्ट्रा-कॉम्पैक्ट रूपरेखा |
मानक वजन, बड़ा समग्र आकार |
| स्विंग एंगल रेंज |
सिंगल वेन 90/180/270°; डबल वेन 90/100° |
CRBU2 के समान स्विंग कोण रेंज |
| एयर पोर्ट लेआउट |
साइड पोर्ट/एक्सियल पोर्ट ई दोहरे विकल्प |
मुख्य रूप से साइड पोर्ट, अक्षीय पोर्ट वैकल्पिक |
| कार्यात्मक मॉड्यूल रूपरेखा |
कोण समायोजक और चुंबकीय स्विच कोई रेडियल फलाव नहीं |
सेंसर मॉड्यूल रेडियल रूप से थोड़ा फैला हुआ है |
| सेंसर मॉड्यूल रेडियल रूप से थोड़ा फैला हुआ है |
संकीर्ण सीमित स्थान, मनमाना इंस्टॉलेशन लेआउट, हल्का रोटरी लोड |
मानक कैबिनेट लेआउट, मध्यम भार, पारंपरिक ब्रैकेट माउंटिंग डिज़ाइन |
1. टॉर्क लोड के आधार पर बोर आकार का चयन
- वास्तविक कार्यशील टॉर्क की गणना करें, 50% टॉर्क सुरक्षा मार्जिन के साथ मॉडल का चयन करें:
-- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m
2. फलक प्रकार चयन
- हल्का कम टॉर्क लोड → एस सिंगल वेन; उच्च भारी रोटरी लोड → डी डबल वेन (डबल टॉर्क आउटपुट)
3. कॉन्फ़िगरेशन मिलान
- कोण फाइन-ट्यूनिंग आवश्यक: प्रत्यय डब्ल्यू कोण समायोजन इकाई जोड़ें (0~240° असीम रूप से समायोज्य)
- पीएलसी स्थिति सिग्नल फीडबैक: दो-दिशा रोटरी सीमा का पता लगाने के लिए M9B/M9BW चुंबकीय स्विच से लैस करें
- पाइपलाइन रूटिंग मांग: मानक साइड पोर्ट के लिए रिक्त, अक्षीय केंद्रीय एयर पोर्ट के लिए प्रत्यय ई
SOLH CRBU2 फ्री माउंट वेन रोटरी सिलेंडर में ब्रैकेट-मुक्त मनमाना इंस्टॉलेशन, शून्य बैकलैश ±0.01° परिशुद्धता, डुअल सिंगल/डबल वेन टॉर्क विकल्प और साइड/एक्सियल एयर पोर्ट लेआउट, वैकल्पिक W कोण समायोजक और M9BW चुंबकीय स्विच, 3C के लिए हल्के कॉम्पैक्ट समाधान, सटीक असेंबली और पैकेजिंग लाइट-लोड रोटरी फ़्लिपिंग स्टेशन शामिल हैं।
