आरएसक्यू सीरीज स्टॉपर सिलेंडर | फिक्स्ड माउंटिंग हाइट न्यूमेटिक स्टॉप सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

1. उत्पाद अवलोकन और मुख्य संरचनात्मक विशेषताएं

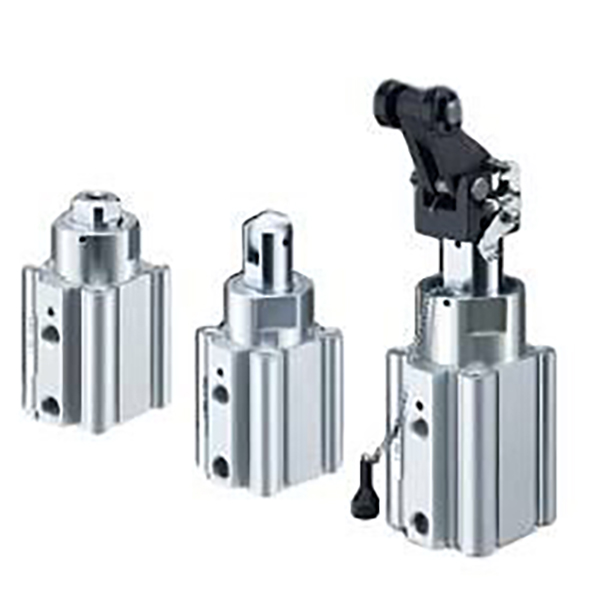

     एसओएलएच आरएसक्यू श्रृंखला एक निश्चित माउंटिंग ऊंचाई स्टॉपर सिलेंडर है जिसे स्वचालित कन्वेयर लाइन पोजिशनिंग और वर्कपीस सीमित करने के लिए डिज़ाइन किया गया है। यह 10 मिमी से 30 मिमी तक के मानक स्ट्रोक के साथ φ12 मिमी से φ50 मिमी तक के बोर आकार को कवर करता है। निश्चित-ऊंचाई वाली कठोर संरचना, अंतर्निर्मित बफर, 10 वैकल्पिक रॉड एंड प्रकार और 4-साइड चुंबकीय स्विच माउंटिंग की विशेषता के साथ, आरएसक्यू सिलेंडर कन्वेयर स्टेशन ब्लॉकिंग, पैलेट पोजिशनिंग और वर्कपीस लिमिटिंग के लिए कम लागत और उच्च-विश्वसनीयता वाले स्टॉपिंग समाधान प्रदान करता है, जो स्वचालित संदेश प्रणालियों के लिए एक मानक कोर घटक के रूप में कार्य करता है।

  1.1 निश्चित ऊंचाई कठोर संरचना

     ऊंचाई-समायोज्य आरएसजी श्रृंखला से अलग, आरएसक्यू श्रृंखला एक गैर-समायोज्य निश्चित माउंटिंग ऊंचाई डिजाइन को अपनाती है। इसमें एक सरल संरचना, उच्च समग्र कठोरता और तेज़ ऑन-साइट इंस्टॉलेशन, निश्चित ऊंचाई वाले स्टेशन लेआउट से पूरी तरह मेल खाने और ऊंचाई अंशांकन प्रक्रियाओं को समाप्त करने की सुविधा है।

  1.2 बहुमुखी मल्टी-रॉड-एंड अनुकूलन

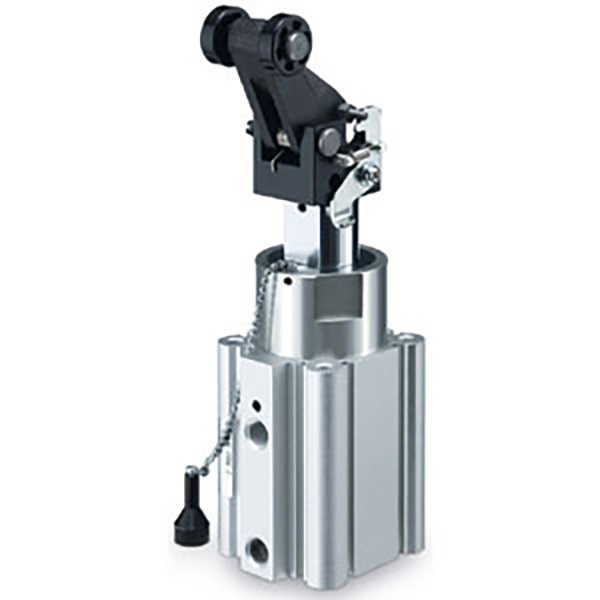

     राउंड रॉड, बेवल कट, रोलर और लीवर संरचनाओं सहित 10 प्रकार के रॉड एंड विकल्पों से सुसज्जित, पूरी तरह से प्रकाश, मध्यम और भारी भार रोकने वाले परिदृश्यों को कवर करता है। लीवर प्रकार (एल/बी/सी/डी/ई) उच्च आवृत्ति और भारी प्रभाव वाली कामकाजी परिस्थितियों के लिए उत्कृष्ट ऊर्जा अवशोषण और मजबूत प्रभाव प्रतिरोध के साथ अंतर्निहित हाइड्रोलिक बफर डिज़ाइन को अपनाते हैं।

  1.3 लचीली स्थापना और स्विच लेआउट

     सिलेंडर बॉडी अतिरिक्त माउंटिंग एक्सेसरीज़ के बिना 4-साइड मैग्नेटिक स्विच इंस्टॉलेशन (D-A9□/M9□/P3DWA श्रृंखला स्विच के साथ संगत) का समर्थन करती है। दो मानक माउंटिंग विधियां उपलब्ध हैं: बी-टाइप थ्रू-होल माउंटिंग (मानक) और ए-टाइप डबल-एंड थ्रेडेड होल माउंटिंग, विभिन्न उपकरण फ्रेम और इंस्टॉलेशन स्थानों के लिए अनुकूल।

  1.4 तेल मुक्त और लंबी सेवा जीवन डिज़ाइन

     वैकल्पिक डबल-एक्टिंग, स्प्रिंग-रिटर्न डबल-एक्टिंग और सिंगल-एक्टिंग (स्प्रिंग एक्सटेंड) मोड विविध कार्रवाई आवश्यकताओं को पूरा करते हैं। मानक रबर बफर स्थिर संचालन सुनिश्चित करता है। पिस्टन रॉड हार्ड क्रोम प्लेटिंग उपचार को अपनाता है, और सिलेंडर बॉडी हार्ड एनोडाइजिंग प्रक्रिया से गुजरती है, जिससे उत्कृष्ट पहनने के प्रतिरोध और प्रभाव प्रतिरोध प्राप्त होता है। तेल-मुक्त ऑपरेशन डिज़ाइन कम रखरखाव लागत के साथ स्वच्छ और धूल-मुक्त कार्य वातावरण के अनुकूल है।

2. पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण

  1. विशिष्ट मॉडल उदाहरण: आरएसक्यूबी20-15, आरएसडीक्यूएल32-20

  2. मानक आदेश उदाहरण

     • गैर-चुंबकीय रिंग मानक मॉडल: RSQB20-15 (कोई चुंबकीय रिंग नहीं, थ्रू-होल माउंटिंग, φ20 बोर, 15 मिमी स्ट्रोक, मानक गोल रॉड अंत)

     • चुंबकीय रिंग हाइड्रोलिक बफर मॉडल: RSDQL32-20 (अंतर्निहित चुंबकीय रिंग, थ्रू-होल माउंटिंग, φ32 बोर, 20 मिमी स्ट्रोक, लीवर-प्रकार स्टॉपिंग एंड)

3. सामान्य तकनीकी पैरामीटर (20℃, 0.5MPa मानक स्थिति)

  3.1 बुनियादी विशिष्टताएँ

     • ऑपरेशन मोड: डबल-एक्टिंग, स्प्रिंग-रिटर्न डबल-एक्टिंग, सिंगल-एक्टिंग (स्प्रिंग एक्सटेंड)

     • कार्य दबाव सीमा: 0.05~1.0एमपीए; सबूत दबाव: 1.5MPa

     • परिवेश का तापमान: -10℃~70℃ (स्विच के बिना); -10℃~60℃ (स्विच के साथ)

     • पिस्टन संचालन गति: 50~500mm/s

     • बफ़र मोड: मानक रबर बफर; लीवर प्रकार अंतर्निर्मित हाइड्रोलिक बफर से सुसज्जित हैं

     • स्नेहन मोड: तेल मुक्त संचालन

  3.2 मानक बोर एवं स्ट्रोक संयोजन

3.3 सैद्धांतिक रोक बल (इकाई: एन @0.5एमपीए, डबल-एक्टिंग)

3.4 उत्पाद वजन (इकाई: किग्रा @20 मिमी स्ट्रोक, आरएसक्यू श्रृंखला)

4. रॉड एंड प्रकार और लागू परिदृश्य

5. विशिष्ट अनुप्रयोग परिदृश्य

     • असेंबली लाइन रुकना: इलेक्ट्रॉनिक और घरेलू उपकरण असेंबली लाइनों के लिए पैलेट स्टॉपिंग, स्टेशन पोजिशनिंग और एंटी-शिफ्टिंग पर लागू। निश्चित ऊंचाई का डिज़ाइन मानक कन्वेयर लाइन लेआउट से पूरी तरह मेल खाता है।

     • कन्वेयर लाइन सीमित करना: बेल्ट और रोलर कन्वेयर पर वर्कपीस को रोकने, ट्रांसफर स्टेशन की स्थिति, और डायवर्जिंग/मर्जिंग लाइन ब्लॉकिंग के लिए उपयुक्त। मल्टीपल रॉड एंड विकल्प विभिन्न लोड ग्रेड के अनुकूल होते हैं।

     • स्वचालित प्रसंस्करण स्टेशन: मशीन टूल लोडिंग/अनलोडिंग सीमित करने, पैकेजिंग मशीन पोजिशनिंग और निरीक्षण स्टेशन स्टॉपिंग, स्थिर और हस्तक्षेप-विरोधी चक्रीय संचालन प्रदान करने के लिए आदर्श।

     • हेवी-ड्यूटी स्टॉपिंग परिदृश्य: भारी फूस और टूलींग बोर्ड को रोकने, वेल्डिंग स्टेशन की स्थिति के लिए उपयोग किया जाता है। हाइड्रोलिक बफर लीवर प्रकार प्रभावी ढंग से मजबूत प्रभाव और उच्च आवृत्ति कंपन का प्रतिरोध करता है।

6. 3-चरणीय त्वरित चयन मार्गदर्शिका

  1. बोर आकार चयन: वास्तविक स्टॉपिंग लोड के अनुसार बोर का चयन करें। नियम का पालन करें: सैद्धांतिक रोक बल ≥ वास्तविक भार × 2 सुरक्षा कारक। हल्के भार के लिए φ16~φ20, मध्यम भार के लिए φ32, भारी भार के लिए φ40~φ50।

  2. स्ट्रोक चयन: मानक स्ट्रोक 10 मिमी से 30 मिमी तक होता है। यांत्रिक हस्तक्षेप से बचने के लिए वर्कपीस की ऊंचाई के आधार पर 5 ~ 10 मिमी अतिरिक्त स्ट्रोक मार्जिन आरक्षित करें।

  3. रॉड अंत चयन

￮ हल्का भार और कम गति: गोल रॉड या बेवल कट प्रकार चुनें

￮ उच्च गति और हल्का भार: रोलर प्रकार चुनें

￮ भारी भार और उच्च आवृत्ति प्रभाव: हाइड्रोलिक बफर लीवर प्रकार चुनें (बी/सी/डी/ई)

एक वाक्य सारांश

     एसओएलएच आरएसक्यू सीरीज फिक्स्ड-हाइट स्टॉपर सिलेंडर में कठोर फिक्स्ड माउंटिंग संरचना, विविध रॉड एंड विकल्प, 4-साइड स्विच इंस्टॉलेशन और तेल मुक्त लंबे जीवन प्रदर्शन की सुविधा है, जो विभिन्न स्वचालित कन्वेयर और प्रसंस्करण स्टेशनों के लिए लागत प्रभावी, स्थिर और प्रभाव प्रतिरोधी मानक स्टॉपिंग समाधान प्रदान करता है।
