ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
SOLH TWH/TWM श्रृंखला लीवर रोलर-प्रकार के हेवी-ड्यूटी स्टॉपर सिलेंडर हैं जो मध्यम और भारी-लोड स्वचालित कन्वेयर लाइनों के लिए डिज़ाइन किए गए हैं। φ20 मिमी से φ80 मिमी तक बोर आकार को कवर करते हुए, श्रृंखला में अंतर्निहित सेल्फ-लॉकिंग एंटी-रिबाउंड तंत्र, मानक समायोज्य हाइड्रोलिक बफर, उच्च-कठोरता लीवर संरचना और एकीकृत निकला हुआ किनारा माउंटिंग सहित मुख्य लाभ शामिल हैं। यह 30-300 किलोग्राम पैलेट और टूलींग प्लेटों को स्थिर रूप से संभालता है, जो व्यापक रूप से कन्वेयर स्टॉपिंग, ट्रांसफर पोजिशनिंग और स्टेशन एंटी-शिफ्टिंग के लिए उपयोग किया जाता है, जो मध्यम और भारी-लोड स्वचालन परिदृश्यों के लिए मुख्यधारा के विश्वसनीय स्टॉपर समाधान के रूप में कार्य करता है।
1.1 लीवर रोलर फोर्स-बूस्टिंग संरचना
डबल-एक्टिंग लीवर रोलर डिज़ाइन को अपनाते हुए, उत्पाद लीवर बल प्रवर्धन और रोलिंग संपर्क कार्य सिद्धांत का उपयोग करता है। यह कम प्रभाव और सुचारू रोलिंग ऑपरेशन के साथ बड़ी रोक शक्ति प्रदान करता है, वर्कपीस रुकने के दौरान कठोर प्रभाव को प्रभावी ढंग से कम करता है और उपकरण और वर्कपीस दोनों की सुरक्षा करता है।
1.2 कोर सेल्फ-लॉकिंग एंटी-रिबाउंड फ़ंक्शन
वैकल्पिक उन्नयन के रूप में एक एकीकृत यांत्रिक स्व-लॉकिंग तंत्र से सुसज्जित। वर्कपीस पर प्रभाव रुकने के बाद, सिलेंडर स्वचालित रूप से वर्कपीस के रिबाउंड और रिवर्स पुशिंग को रोकने के लिए लीवर आर्म को लॉक कर देता है, जिससे स्टेशन विस्थापन की समस्याएं समाप्त हो जाती हैं और समग्र उत्पादन लाइन स्थिरता और स्थिति सटीकता में काफी सुधार होता है।
1.3 ग्रेडेड हाइड्रोलिक बफर सिस्टम
• φ20/φ25 छोटा बोर: गैर-समायोज्य हाइड्रोलिक बफर के साथ मिलान, लागत प्रभावी स्थिर बफरिंग प्रदर्शन के साथ प्रकाश और मध्यम-भार कम गति वाली कामकाजी परिस्थितियों के लिए पूरी तरह से अनुकूल।
• φ32-φ80 बड़ा बोर: समायोज्य हाइड्रोलिक बफर से सुसज्जित। उपयोगकर्ता भिगोना प्रतिरोध को बदलने, विभिन्न वजन के वर्कपीस का मिलान करने और प्रभाव ऊर्जा को पूरी तरह से अवशोषित करने और शून्य-प्रभाव रोक प्राप्त करने के लिए गति संप्रेषित करने के लिए समायोजन डिस्क को स्वतंत्र रूप से घुमा सकते हैं।
1.4 उच्च-कठोरता और लंबे जीवन वाला डिज़ाइन
मोटी कठोर क्रोम-प्लेटेड पिस्टन रॉड और हार्ड एनोडाइज्ड सिलेंडर बॉडी को अपनाता है, जिसमें उत्कृष्ट पहनने के प्रतिरोध, दबाव प्रतिरोध और प्रभाव प्रतिरोध की विशेषता होती है। मानक तेल-मुक्त ऑपरेशन डिज़ाइन कम रखरखाव और विस्तारित सेवा जीवन के साथ स्वच्छ उत्पादन वातावरण और वेल्डिंग स्प्लैश-प्रूफ काम करने की स्थिति के अनुकूल है।
1.5 लचीली स्थापना और स्विच लेआउट
मानक निकला हुआ किनारा माउंटिंग तेज और स्थिर स्थापना सुनिश्चित करता है। सिलेंडर बॉडी सेंसर माउंटिंग ग्रूव्स के साथ पूर्व-आरक्षित है, जो अतिरिक्त सहायक उपकरण के बिना सीधे चुंबकीय स्विच इंस्टॉलेशन का समर्थन करता है। 4-साइड माउंटिंग डिज़ाइन मजबूत लेआउट अनुकूलन क्षमता के साथ ऑन-साइट स्थिरता हस्तक्षेप से बचाता है।

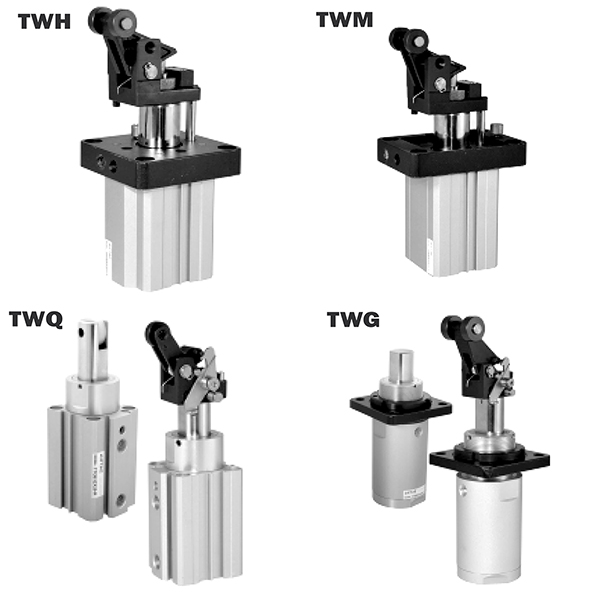

1.6 मॉडल कार्यात्मक विभेदन
• TWH श्रृंखला: अधिकतम रोक बल के साथ मानक डबल-अभिनय संरचना, भारी भार और उच्च आवृत्ति स्टार्ट-स्टॉप परिदृश्यों के लिए उपयुक्त।
• टीडब्लूएम श्रृंखला: अंतर्निर्मित स्प्रिंग संरचना के साथ डबल-एक्टिंग, बिजली की विफलता के बाद स्वचालित रिलीज का एहसास, उच्च जोखिम वाले स्टेशनों के लिए उपकरण और कर्मियों की सुरक्षा को प्राथमिकता देना।

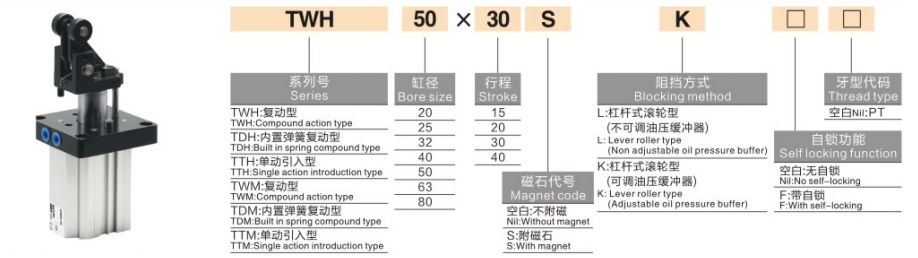

1. विशिष्ट मॉडल उदाहरण: TWH50-30SK-F, TWM63-30K-F
|
कोड खंड |
परिभाषा |
|
TWH / TWM |
श्रृंखला प्रकार: TWH = डबल-एक्टिंग; TWM = बिल्ट-इन स्प्रिंग के साथ डबल-एक्टिंग (पावर-ऑफ ऑटो रिलीज़) |
|
20/25/32/40/50/63/80 |
बोर का आकार: φ20~φ80मिमी |
|
15/20/30/40 |
मानक स्ट्रोक: 15/20/30/40 मिमी |
|
एस/के |
बफर प्रकार: एस = गैर-समायोज्य हाइड्रोलिक बफर; K = एडजस्टेबल हाइड्रोलिक बफर |
|
कोई निशान/एफ नहीं |
सेल्फ-लॉकिंग फ़ंक्शन: कोई निशान नहीं = सेल्फ-लॉकिंग के बिना; एफ = सेल्फ-लॉकिंग एंटी-रिबाउंड के साथ |
|
कोई निशान नहीं / एम |
चुंबकीय रिंग विन्यास: कोई निशान नहीं = चुंबकीय रिंग के बिना; एम = अंतर्निर्मित चुंबकीय रिंग (स्विच माउंटेबल) |
2. मानक आदेश उदाहरण
• सेल्फ-लॉकिंग मीडियम-लोड मॉडल: TWH50-30S-F (φ50 बोर, 30 मिमी स्ट्रोक, गैर-समायोज्य हाइड्रोलिक बफर, सेल्फ-लॉकिंग फ़ंक्शन के साथ)
• सुरक्षा पावर-ऑफ़ रिलीज़ मॉडल: TWM63-30K-F (φ63 बोर, 30 मिमी स्ट्रोक, समायोज्य हाइड्रोलिक बफर, अंतर्निर्मित स्प्रिंग सुरक्षा संरचना, सेल्फ-लॉकिंग के साथ)
3.1 बुनियादी विशिष्टताएँ
• ऑपरेशन मोड: TWH = दोहरा अभिनय; TWM = बिल्ट-इन स्प्रिंग के साथ डबल-एक्टिंग
• कार्य दबाव सीमा: 0.05~1.0एमपीए; सबूत दबाव: 1.5MPa
• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)
• बफ़र कॉन्फ़िगरेशन: φ20/φ25 = गैर-समायोज्य हाइड्रोलिक बफर; φ32~φ80 = एडजस्टेबल हाइड्रोलिक बफर
• स्नेहन मोड: तेल मुक्त संचालन
• इंस्टॉलेशन तरीका: मानक निकला हुआ किनारा माउंटिंग
3.2 मानक बोर एवं स्ट्रोक संयोजन
|
बोर का आकार (मिमी) |
मानक स्ट्रोक (मिमी) |
|
φ20 |
15, 20 |
|
φ25 |
15, 20, 30 |
|
φ32 |
20, 30 |
|
φ40 |
20, 30 |
|
φ50 |
30, 40 |
|
φ63 |
30, 40 |
|
φ80 |
40 |
3.3 सैद्धांतिक रोक बल (इकाई: एन @0.5एमपीए, लीवर आउटपुट, टीडब्ल्यूएच)
|
बोर (मिमी) |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
φ80 |
|
बल (एन) |
280 |
450 |
720 |
1130 |
1760 |
2820 |
4520 |
3.4 उत्पाद वजन (इकाई: किग्रा @ मानक स्ट्रोक, TWH)
|
बोर (मिमी) |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
φ80 |
|
वजन (किग्रा) |
0.6 |
0.9 |
1.5 |
2.2 |
3.1 |
4.8 |
7.5 |
4.1 बफ़र प्रकार चयन
• एस गैर-समायोज्य हाइड्रोलिक बफर: φ20/φ25 छोटे बोरों के लिए समर्पित। लागत प्रभावी, स्थिर स्थिर बफरिंग प्रदर्शन के साथ हल्के भार (≤50 किग्रा) और कम गति संचालन (≤0.3m/s) के लिए उपयुक्त।
• K एडजस्टेबल हाइड्रोलिक बफर: φ32–φ80 बड़े बोरों के लिए विशेष। निःशुल्क भिगोना समायोजन का समर्थन करता है, मध्यम और भारी भार (50-300 किग्रा) और मध्यम-उच्च गति संचालन (≤0.5 मी/से) का पूरी तरह से मिलान करता है, विभिन्न कार्य स्थितियों के अनुकूल होता है।
4.2 सेल्फ-लॉकिंग फ़ंक्शन चयन
• एफ स्व-लॉकिंग प्रकार (अनुशंसित): वर्कपीस प्रभाव रुकने के बाद स्वचालित लॉकिंग, वर्कपीस रिबाउंड और स्टेशन विस्थापन को प्रभावी ढंग से रोकता है। पूरी तरह से स्वचालित निरंतर कन्वेयर लाइनों के लिए आदर्श, परिचालन स्थिरता में काफी सुधार।
• नॉन-लॉकिंग प्रकार: केवल छोटे रिवर्स प्रभाव और मैन्युअल रीसेट वाले परिदृश्यों के लिए लागू। खराब स्थिति स्थिरता के कारण स्वचालित उत्पादन लाइनों के लिए अनुशंसित नहीं है।
4.3 ऑपरेशन मोड चयन
• TWH दोहरा अभिनय: द्विदिशीय नियंत्रणीय क्लैम्पिंग और रिलीजिंग के साथ अधिकतम रोक बल। भारी-भार और उच्च-आवृत्ति स्टार्ट-स्टॉप साइकलिंग परिदृश्यों के लिए अनुकूलित।
• TWM स्प्रिंग-लोडेड डबल-एक्टिंग: बिजली गुल होने पर स्वचालित रिलीज, उपकरण और कर्मियों की सुरक्षा सुनिश्चित करना। खतरनाक कार्य स्टेशनों और पावर-ऑफ सुरक्षा अनुप्रयोगों को प्राथमिकता दी गई।
• मध्यम और हेवी-ड्यूटी कन्वेयर लाइनें: इलेक्ट्रॉनिक्स, घरेलू उपकरण और लॉजिस्टिक्स उद्योगों में 50-300 किलोग्राम पैलेट और टूलींग प्लेटों को रोकने, स्थानांतरित करने की स्थिति और एंटी-शिफ्टिंग के लिए विशेष, स्थिर मध्यम-भारी भार सीमित प्रदर्शन प्रदान करता है।
• स्वचालित सामग्री हैंडलिंग लाइनें: रोलर और बेल्ट कन्वेयर पर रुकने वाली मध्यम-उच्च गति (≤0.5 मी/सेकेंड) वर्कपीस पर लागू। समायोज्य हाइड्रोलिक बफर वर्कपीस की सुरक्षा के लिए नरम और प्रभाव-मुक्त रोक प्रक्रिया को प्राप्त करता है।
• मशीन टूल और वेल्डिंग स्टेशन: मशीन टूल लोडिंग/अनलोडिंग सीमित करने और वेल्डिंग फिक्स्चर पोजीशनिंग के लिए उपयुक्त। प्रभाव प्रतिरोध और वेल्डिंग स्लैग रोकथाम की विशेषता के साथ, यह कठोर औद्योगिक कामकाजी परिस्थितियों के लिए अनुकूल रूप से अनुकूल है।
• एएस/आरएस एवं एजीवी डॉकिंग सिस्टम: स्टीरियोस्कोपिक वेयरहाउस पैलेट स्टॉपिंग और एजीवी सटीक डॉकिंग पोजिशनिंग के लिए उपयोग किया जाता है। सेल्फ-लॉकिंग एंटी-रिबाउंड डिज़ाइन बुद्धिमान वेयरहाउसिंग सिस्टम के लिए स्थिर कार्रवाई और विश्वसनीय सिग्नल फीडबैक सुनिश्चित करता है।
1. बोर आकार चयन: वर्कपीस के वजन और संचालन गति के अनुसार बोर का चयन करें। सुरक्षा मानक का पालन करें: सैद्धांतिक रोक बल ≥ वास्तविक भार × 2. 50 किग्रा से कम भार के लिए φ25; 50-150 किग्रा भार के लिए φ32/φ40; 150-300 किग्रा भार के लिए φ50/φ63।
2. बफ़र प्रकार चयन: φ20/φ25 बोर के लिए एस गैर-समायोज्य बफर चुनें; परिवर्तनीय गति और लोड स्थितियों के अनुकूल होने के लिए φ32 से ऊपर के बोरों के लिए K समायोज्य बफर चुनें।
3. कार्यात्मक विन्यास चयन: सभी स्वचालित उत्पादन लाइनों के लिए एफ सेल्फ-लॉकिंग का चयन करें; भारी-भार और उच्च-आवृत्ति परिदृश्यों के लिए TWH डबल-एक्टिंग अपनाएं; सुरक्षा-प्राथमिकता और पावर-ऑफ सुरक्षा स्टेशनों के लिए TWM स्प्रिंग-लोडेड प्रकार चुनें।
SOLH TWH/TWM श्रृंखला मध्यम-भारी शुल्क लीवर रोलर स्टॉपर सिलेंडर स्व-लॉकिंग एंटी-रिबाउंड तंत्र और ग्रेडेड हाइड्रोलिक बफर सिस्टम को एकीकृत करते हैं, जो 30-300 किलोग्राम स्वचालित कन्वेयर और उत्पादन स्टेशनों के लिए स्थिर, कम प्रभाव और उच्च सुरक्षा पेशेवर स्टॉपिंग समाधान प्रदान करते हैं।
