ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

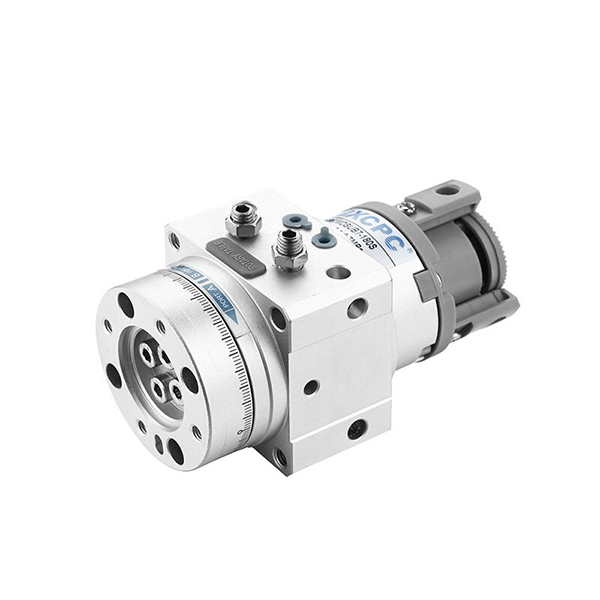

SOLH MSUB श्रृंखला एक उच्च परिशुद्धता एकल-वेन रोटरी टेबल सिलेंडर है जिसे हल्के-लोड परिशुद्धता दोलन अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें एक एकीकृत कॉम्पैक्ट संरचना, फाइन-ट्यून करने योग्य स्विंग कोण, मल्टी-सतह माउंटिंग और अल्ट्रा-लो बैकलैश प्रदर्शन की सुविधा है। 4 आकार विनिर्देशों (बोर φ10/φ15/φ20/φ30 के अनुरूप) को कवर करते हुए, इसे व्यापक रूप से मैनिपुलेटर रोटेशन, छोटे इंडेक्सिंग पोजिशनिंग और वर्कपीस फ़्लिपिंग स्टेशनों में लागू किया जाता है, जो स्वचालित सटीक उत्पादन लाइनों के लिए मुख्यधारा के उच्च-परिशुद्धता स्विंग समाधान के रूप में कार्य करता है।
1.1 एकीकृत रोटरी टेबल और सिलेंडर संरचना
रोटरी प्लेटफ़ॉर्म और ड्राइविंग सिलेंडर का एकीकृत डिज़ाइन बढ़ी हुई समग्र कठोरता के साथ गियर क्लीयरेंस को पूरी तरह से समाप्त कर देता है। मानक मॉडल अल्ट्रा-लो रनआउट सहनशीलता प्राप्त करता है, जबकि उन्नत एमएसयूए उच्च-परिशुद्धता संस्करण ≤0.03 मिमी के भीतर प्लेटफ़ॉर्म डगमगाने की सटीकता प्रदान करता है, जिससे स्थिर और दोहराने योग्य सटीक स्थिति सुनिश्चित होती है।
1.2 हाई-लोड सिंगल वेन डिज़ाइन
अनुकूलित सिंगल-वेन संरचनात्मक लेआउट को अपनाते हुए, सिलेंडर में छोटी मात्रा और हल्का वजन होता है। इसकी भार क्षमता समान आकार के पारंपरिक सीआरबी1 श्रृंखला सिलेंडरों की तुलना में 2 ~ 3 गुना अधिक है, जो एक साथ लघुकरण और उच्च-टोक़ आउटपुट का एहसास कराती है।
1.3 सटीक रूप से समायोज्य स्विंग कोण
• मानक स्ट्रोक: विविध रोटरी मांगों के लिए 90°/180° वैकल्पिक।
• उत्तम समायोजन सहनशीलता: सिंगल-वेन डिज़ाइन दोनों सिरों पर ±5° फ़ाइन ट्यूनिंग का समर्थन करता है; डुअल-वेन प्रकार ±2.5° फाइन ट्यूनिंग का समर्थन करता है।
• स्थिति निर्धारण सटीकता: 90°±10' / 180°±10' की सख्त स्विंग कोण सहनशीलता, उच्च परिशुद्धता अनुक्रमण और फ़्लिपिंग आवश्यकताओं को पूरा करती है।
1.4 लचीले माउंटिंग और पाइपिंग विकल्प
• पाइपिंग मोड: साइड पाइपिंग और अक्षीय पाइपिंग वैकल्पिक; चुंबकीय स्विच से सुसज्जित मॉडल स्थिर सिग्नल अधिग्रहण के लिए केवल साइड पाइपिंग का समर्थन करते हैं।
• माउंटिंग मोड: बहु-चेहरा निकला हुआ किनारा संरचना सर्वदिशात्मक स्थापना का समर्थन करती है, प्रभावी ढंग से उपकरण के आंतरिक स्थान को बचाती है और कॉम्पैक्ट लेआउट परिदृश्यों को अपनाती है।
1.5 कम रिसाव और लंबी सेवा जीवन
आंतरिक और बाहरी वायु रिसाव को कम करने के लिए अनुकूलित विशेष सीलिंग संरचना को अपनाना। मानक तेल-मुक्त संचालन डिज़ाइन स्वच्छ उत्पादन वातावरण और सामान्य औद्योगिक कामकाजी परिस्थितियों के अनुकूल होता है, रखरखाव लागत को कम करता है और निरंतर सेवा जीवन का विस्तार करता है।

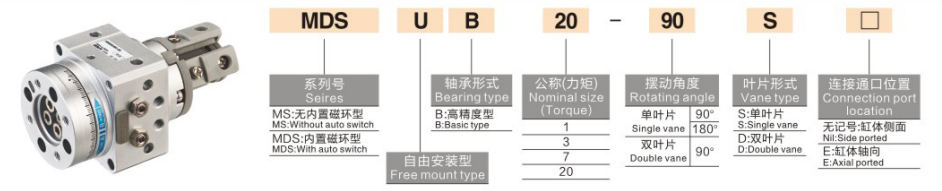

1. विशिष्ट मॉडल उदाहरण: एमएसयूबी7-180एस, एमडीएसयूबी20-90एस
|
कोड खंड |
परिभाषा |
|
एमएसयूबी / एमडीएसयूबी |
श्रृंखला प्रकार: एमएसयूबी = चुंबकीय रिंग के बिना; एमडीएसयूबी = अंतर्निर्मित चुंबकीय रिंग (स्विच माउंटेबल) |
|
1 / 3 / 7 / 20 |
आकार कोड (संबंधित बोर): 1=φ10, 3=φ15, 7=φ20, 20=φ30 |
|
90 /180 |
स्विंग कोण: 90° / 180° |
|
S |
बुनियादी मानक प्रकार |
2. मानक आदेश उदाहरण
• मानक गैर-चुंबकीय मॉडल: MSUB7-180S (आकार 7, 180° स्विंग कोण, चुंबकीय रिंग के बिना)
• चुंबकीय प्रतिक्रिया मॉडल: MDSUB20-90S (आकार 20, 90° स्विंग कोण, स्विच स्थापना के लिए अंतर्निर्मित चुंबकीय रिंग)
3.1 बुनियादी विशिष्टताएँ
• ऑपरेशन मोड: डबल-एक्टिंग सिंगल वेन
• कार्यात्मक द्रव: संपीड़ित हवा (तेल मुक्त संचालन)
• परिवेश का तापमान: 5℃~60℃
• कार्य दबाव सीमा: आकार 1: 0.2~0.7एमपीए; आकार 3/7: 0.15~0.7MPa; आकार 20: 0.15~1.0एमपीए
• स्विंग टाइम (@0.5MPa): 0.07~0.3s/90° (समायोज्य)
• बेरिंग के प्रकार: हाई-लोड स्लाइडिंग बियरिंग
3.2 मुख्य प्रदर्शन पैरामीटर तालिका
|
आकार |
बोर φ(मिमी) |
90° टॉर्क (N·m) |
180° टॉर्क (N·m) |
स्वीकार्य रेडियल लोड (एन) |
स्वीकार्य अक्षीय भार (एन) |
पोर्ट आकार |
|
1 |
10 |
0.3 |
0.2 |
20 |
15 |
एम3×0.5 |
|
3 |
15 |
0.7 |
0.5 |
30 |
40 |
M5×0.8 |
|
7 |
20 |
0.9 |
0.7 |
50 |
60 |
M5×0.8 |
|
20 |
30 |
2.9 |
2.2 |
80 |
80 |
M5×0.8 |
4.1 आकार चयन (टॉर्क और लोड के आधार पर)
• आकार 1 (φ10): 0.3N·m टॉर्क आउटपुट, माइक्रो अल्ट्रा-लाइट लोड (≤1kg) और उच्च आवृत्ति परिशुद्धता रोटरी गति परिदृश्यों के लिए उपयुक्त।
• आकार 3 (φ15): 0.7N·m टॉर्क आउटपुट, छोटे लाइट-लोड (1~3kg) अनुप्रयोगों जैसे रोबोटिक आर्म जॉइंट रोटेशन के लिए आदर्श।
• आकार 7 (φ20): 0.9 एनएम टॉर्क आउटपुट, छोटे और मध्यम लोड (3 ~ 5 किग्रा) इंडेक्सिंग पोजिशनिंग और वर्कपीस फ़्लिपिंग स्टेशनों से पूरी तरह मेल खाता है।
• आकार 20 (φ30): 2.9N·m उच्च टॉर्क आउटपुट, मध्यम भारी-भार (5~10kg) हेवी-ड्यूटी रोटरी पोजिशनिंग कार्यों के लिए लागू।
4.2 कोण एवं परिशुद्धता चयन
• 90° स्विंग कोण: समकोण फ़्लिपिंग और दिशात्मक स्विचिंग के लिए डिज़ाइन किया गया, व्यापक रूप से वर्कपीस लोडिंग/अनलोडिंग और 90° स्टीयरिंग पोजीशनिंग में उपयोग किया जाता है।
• 180° स्विंग कोण: आधे-चक्र रोटेशन और वर्कपीस फ़्लिपिंग के लिए उपयुक्त, 180° रिवर्स पोजीशनिंग और द्विदिशात्मक स्टेशन स्विचिंग का एहसास।
• उच्च परिशुद्धता उन्नयन: प्लेटफ़ॉर्म डगमगाने की सटीकता ≤0.03 मिमी के साथ अति-उच्च परिशुद्धता आवश्यकताओं के लिए MSUA श्रृंखला चुनें।
4.3 चुंबकीय स्विच विन्यास
• एमएसयूबी (गैर-चुंबकीय): चुंबकीय रिंग के बिना बुनियादी किफायती संस्करण, सिग्नल फीडबैक मांग के बिना सरल चक्रीय गति के लिए लागत प्रभावी।
• एमडीएसयूबी (चुंबकीय): अंतर्निर्मित चुंबकीय रिंग, मनमाने ढंग से समायोज्य सेंसिंग स्थितियों के साथ डी-टी791/डी-टी792 चुंबकीय स्विच के साथ संगत, स्वचालित पीएलसी सिग्नल लिंकेज नियंत्रण का समर्थन करता है।
• परिशुद्धता रोबोटिक सिस्टम: छोटे रोबोट संयुक्त रोटेशन और अंत-प्रभावक स्विंगिंग पर लागू, हल्के वजन, कॉम्पैक्ट आकार और उच्च स्थिति दोहराव की विशेषता।
• स्वचालित अनुक्रमण स्टेशन: इलेक्ट्रॉनिक्स और छोटे घरेलू उपकरण उद्योगों में 90°/180° सटीक अनुक्रमण, डिटेक्शन पोजिशनिंग और असेंबली स्टेशन पोजिशनिंग के लिए बिल्कुल सही।
• वर्कपीस फ़्लिपिंग और स्टीयरिंग: कन्वेयर लाइनों पर लाइट-लोड वर्कपीस (≤10 किग्रा) के फ़्लिपिंग और दिशा रूपांतरण के लिए आदर्श, शून्य-बैकलैश और कम-प्रभाव वाले चिकनी रोटेशन को प्राप्त करना।
• छोटे रोटरी प्लेटफार्म: लचीली स्थापना और कम रखरखाव कठिनाई के साथ माइक्रो रोटेटिंग प्लेटफॉर्म, लेबल प्रिंटिंग और मार्किंग स्टेशन रोटेशन में व्यापक रूप से उपयोग किया जाता है।
|
तुलना मद |
एमएसयूबी (एकीकृत रोटरी टेबल) |
CRB2 (मानक फलक प्रकार) |
CRBU2 (फ्री माउंट टाइप) |
|
संरचना |
एकीकृत टेबल और सिलेंडर |
अलग सिलेंडर और रोटरी टेबल |
फ्री माउंटिंग बेस वाला सिलेंडर |
|
स्थिति निर्धारण सटीकता |
≤0.03 मिमी (उच्च परिशुद्धता) |
≤0.1 मिमी (मध्यम परिशुद्धता) |
≤0.1 मिमी (मध्यम परिशुद्धता) |
|
आयतन |
सबसे कॉम्पैक्ट |
मध्यम |
मध्यम |
|
भार क्षमता |
उच्च (सीआरबी1 का 2~3 गुना) |
मध्यम |
मध्यम |
|
माउंटिंग विधि |
बहु-चेहरा निकला हुआ किनारा (सर्वदिशात्मक) |
एकल-दिशा निकला हुआ किनारा |
6-वे डायरेक्ट माउंटिंग |
|
लागत स्तर |
मध्यम |
कम |
मध्यम |
1. आकार चयन: सुरक्षा कारक ≥2 के साथ वर्कपीस के वजन और रोटेशन त्रिज्या के आधार पर टॉर्क की गणना करें। भार ≤1 किग्रा के लिए आकार 1, 1~3 किग्रा के लिए आकार 3, 3~5 किग्रा के लिए आकार 7, 5~10 किग्रा के लिए आकार 20 चुनें।
2. कोण चयन: समकोण फ़्लिपिंग और स्टीयरिंग के लिए 90° स्विंग कोण चुनें; अर्ध-चक्र फ़्लिपिंग और रिवर्स पोजीशनिंग के लिए 180° स्विंग कोण चुनें।
3. कार्यात्मक चयन: सिग्नल फीडबैक और पीएलसी लिंकेज के लिए चुंबकीय रिंग के साथ एमडीएसयूबी का चयन करें; अति-उच्च परिशुद्धता पोजीशनिंग मांगों के लिए MSUA श्रृंखला में अपग्रेड करें।
SOLH MSUB श्रृंखला कॉम्पैक्ट वेन रोटरी सिलेंडर में एकीकृत उच्च-परिशुद्धता टेबल डिज़ाइन, समायोज्य स्विंग कोण और उच्च भार क्षमता शामिल है, जो 10 किलो-स्तरीय प्रकाश-लोड स्वचालित फ़्लिपिंग और इंडेक्सिंग स्टेशनों के लिए कम-बैकलैश, उच्च-स्थिरता और अंतरिक्ष-बचत सटीक रोटरी समाधान प्रदान करता है।
