विद्युत कनेक्शन की स्थिरता और दक्षता ऑटोमोटिव इलेक्ट्रॉनिक्स से लेकर सटीक उपकरणों तक, आज के उपकरणों के प्रदर्शन को सीधे प्रभावित करती है। एट्यूलिप संपर्कइसकी उत्कृष्ट लोच, सुरक्षित संपर्क बल और लंबी सेवा जीवन के कारण इसका व्यापक रूप से हाई-एंड कनेक्टर सिस्टम में उपयोग किया जाता है। उच्च परिशुद्धता वाले घटकों के लिए प्रतिबद्ध निर्माता के रूप में,निंगबो रिच टेक्नोलॉजी कंपनी लिमिटेडलगातार चालकता और बेहतर यांत्रिक विश्वसनीयता के लिए इंजीनियर किए गए ट्यूलिप संपर्क प्रदान करता है। यह आलेख बताता है कि ट्यूलिप संपर्क कैसे काम करते हैं, उनके प्रमुख लाभ, तकनीकी पैरामीटर, अनुप्रयोग और वे आधुनिक उद्योगों के लिए क्यों आवश्यक हैं।

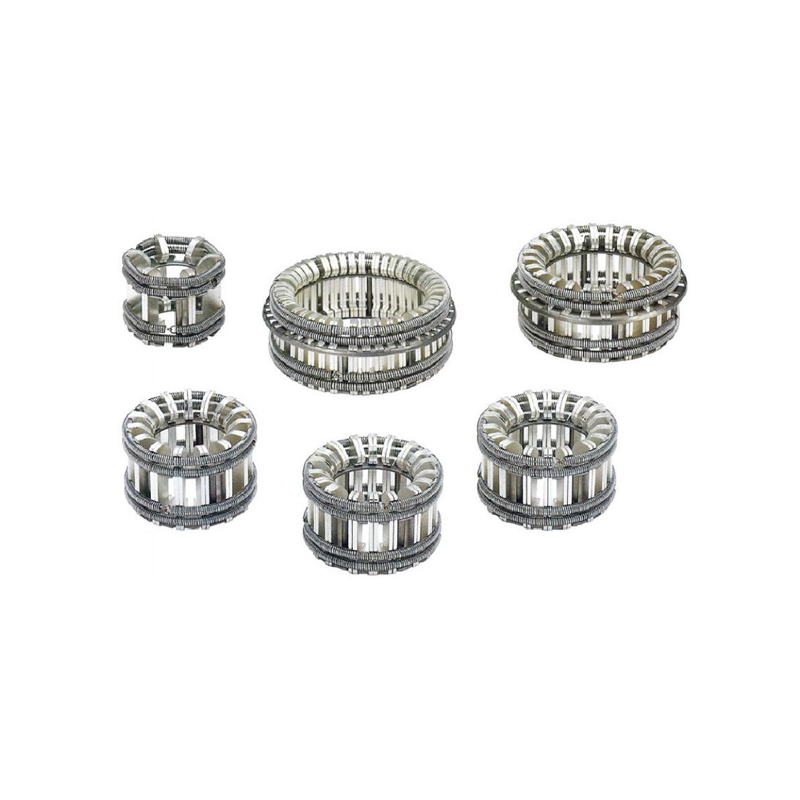

ट्यूलिप संपर्क को गोलाकार पैटर्न में व्यवस्थित कई स्प्रिंग जैसी उंगलियों के साथ डिज़ाइन किया गया है। जब मेटिंग पिन सॉकेट में प्रवेश करती है, तो ये उंगलियां समान दबाव और स्थिर संपर्क प्रतिरोध प्रदान करने के लिए समान रूप से मुड़ती हैं। यह संरचना कंपन, तापमान में उतार-चढ़ाव, या उच्च वर्तमान आवश्यकताओं वाले वातावरण में भी विश्वसनीय संचरण सुनिश्चित करती है।
प्रमुख लाभों में शामिल हैं:
उच्च संपर्क स्थिरताबहु-बिंदु लोचदार जुड़ाव के कारण
लंबा जीवनकालसॉकेट और पिन दोनों पर कम घिसाव के साथ
उत्कृष्ट धारा वहन क्षमतासतह के संपर्क में वृद्धि के कारण
कंपन-प्रवण वातावरण में बेहतर प्रदर्शन
आसान संयोजन और रखरखाव
ये विशेषताएं बताती हैं कि ईवी सिस्टम, औद्योगिक स्वचालन, एयरोस्पेस, बैटरी पैक और परीक्षण उपकरण जैसे उद्योग ट्यूलिप संपर्कों पर क्यों भरोसा करते हैं।
ट्यूलिप संपर्क की अनूठी संरचना कई इंजीनियरिंग लाभ प्रदान करती है:
एकाधिक स्प्रिंग उंगलियां प्रदान करती हैंअनावश्यक संपर्क बिंदु, एक स्थिर विद्युत पथ सुनिश्चित करना, भले ही एक भाग सूक्ष्म-गति का अनुभव करता हो।
उंगलियों के लोचदार गुण निरंतर दबाव बनाए रखते हैं, सिग्नल हानि को कम करते हैं और क्षणिक वियोग को रोकते हैं।
बड़े संपर्क सतह क्षेत्र के साथ, ट्यूलिप संपर्क अनुमति देते हैंउच्च धाराएँकम प्रतिरोध के साथ पारित करने के लिए.
इंजीनियर्ड ज्यामिति घर्षण को कम करती है, आसान प्लग-इन संचालन सुनिश्चित करती है और यांत्रिक घिसाव को कम करती है।
नीचे दिए गए पैरामीटर द्वारा प्रदान की गई विशिष्ट विशिष्टताओं का प्रतिनिधित्व करते हैंनिंगबो रिच टेक्नोलॉजी कंपनी लिमिटेडट्यूलिप संपर्क के प्रमुख तकनीकी पैरामीटर क्या हैं?
| पैरामीटर | विवरण |
|---|---|
| सामग्री | तांबा मिश्र धातु / बेरिलियम तांबा / उच्च चालकता पीतल |
| सतह चढ़ाना | सोना, चांदी, निकल (अनुकूलन योग्य) |
| संपर्क प्रतिरोध | ≤ 0.5 mΩ |
| वर्तमान रेटिंग | 5ए - 150ए (आकार के आधार पर) |
| ऑपरेटिंग वोल्टेज | 1000V तक |
| लोचदार बल | पिन व्यास के अनुसार अनुकूलन योग्य |
| सम्मिलन चक्र | 10,000 - 100,000+ चक्र |
| तापमान की रेंज | -40°C से +150°C |
| पिन संगतता | बेलनाकार पिन, मानक परीक्षण जांच, ईवी टर्मिनल |
| आकार सीमा | 2 मिमी - 40 मिमी आंतरिक व्यास |
ट्यूलिप संपर्कों को उन क्षेत्रों में व्यापक रूप से अपनाया जाता है जहांस्थिरता और स्थायित्वमहत्वपूर्ण हैं:
इलेक्ट्रिक वाहन (ईवी)- बैटरी कनेक्टर, चार्जिंग मॉड्यूल
औद्योगिक स्वचालन- उच्च-वर्तमान टर्मिनल, मॉड्यूलर कनेक्टर
विद्युत वितरण प्रणाली- बसबार कनेक्शन
विमानन व रक्षा- कंपन-प्रतिरोधी कनेक्शन
परीक्षण एवं मापन- परीक्षण सॉकेट, जांच इंटरफेस
मेडिकल इलेक्ट्रॉनिक्स- उच्च-विश्वसनीयता सिग्नल ट्रांसमिशन
उनकी संरचना कठोर या उच्च-कर्तव्य वातावरण में भी स्थिर विद्युत प्रदर्शन सुनिश्चित करती है।
सही ट्यूलिप संपर्क चुनना कई इंजीनियरिंग विचारों पर निर्भर करता है:
उच्च धाराएँ बड़े संपर्क व्यास या उन्नत चढ़ाना की मांग करती हैं।
कंपन, तापमान और यांत्रिक गति प्लेटिंग की पसंद और स्प्रिंग डिजाइन को प्रभावित करते हैं।
सटीक आयामी मिलान सही लोचदार बल और विश्वसनीय कनेक्शन सुनिश्चित करता है।
सोना: निम्न-स्तरीय सिग्नल और संक्षारण प्रतिरोध के लिए सर्वोत्तम
चाँदी: उच्च धारा चालकता के लिए आदर्श
निकल: स्थायित्व के साथ किफायती सुरक्षा
लगातार संभोग वाले अनुप्रयोगों के लिए बेरिलियम कॉपर जैसी उच्च श्रेणी की सामग्री की आवश्यकता होती है।
घर्षण घिसाव, संपर्क प्रतिरोध में वृद्धि, या स्प्रिंग तंत्र की थकान के कारण कई कनेक्टर विफल हो जाते हैं। ट्यूलिप संपर्क इन समस्याओं का समाधान करते हैं:
उच्च लोच प्रतिधारणहजारों चक्रों के बाद भी
स्वकेंद्रित फिटलगातार संरेखण के लिए
आर्क क्षति का जोखिम कम हो गयास्थिर संपर्क बल के कारण
कम रखरखाव और प्रतिस्थापन लागत
यह ट्यूलिप संपर्कों को निर्बाध प्रदर्शन की आवश्यकता वाले औद्योगिक और बिजली अनुप्रयोगों में अपरिहार्य बनाता है।
ट्यूलिप संपर्क स्थिर विद्युत कनेक्शन के लिए डिज़ाइन की गई कई स्प्रिंग उंगलियों वाला एक गोलाकार लोचदार संपर्क है। इसका व्यापक रूप से ईवी सिस्टम, औद्योगिक स्वचालन, बिजली वितरण और उच्च-विश्वसनीयता कनेक्टर्स में उपयोग किया जाता है।
बहु-बिंदु लोचदार संरचना समान दबाव और अधिक संपर्क सतह प्रदान करती है, प्रतिरोध को कम करती है और कंपन या गर्मी के तहत भी सिग्नल हानि को रोकती है।
सामग्री और चढ़ाना के आधार पर, एक ट्यूलिप संपर्क सेनिंगबो रिच टेक्नोलॉजी कंपनी लिमिटेडस्थिर प्रदर्शन बनाए रखते हुए 10,000-100,000+ प्रविष्टि चक्रों का सामना कर सकता है।
आपको वर्तमान रेटिंग, पिन व्यास, प्लेटिंग प्रकार, पर्यावरणीय तापमान, कंपन स्तर और आवश्यक चक्र जीवन पर विचार करना चाहिए।
ट्यूलिप संपर्क बेजोड़ स्थिरता, लंबी सेवा जीवन और उत्कृष्ट विद्युत प्रदर्शन प्रदान करता है, जो इसे आधुनिक उद्योगों में एक पसंदीदा विकल्प बनाता है। मजबूत इंजीनियरिंग क्षमताओं और सख्त गुणवत्ता नियंत्रण के साथ,निंगबो रिच टेक्नोलॉजी कंपनी लिमिटेड मांग वाले अनुप्रयोगों के अनुरूप उच्च परिशुद्धता वाले ट्यूलिप संपर्क प्रदान करता है। तकनीकी परामर्श या कस्टम विशिष्टताओं के लिए, बेझिझकसंपर्कहमारी टीम कभी भी।
