CRA1 सीरीज रोटरी टेबल सिलेंडर | रैक एवं पिनियनबी प्रकार

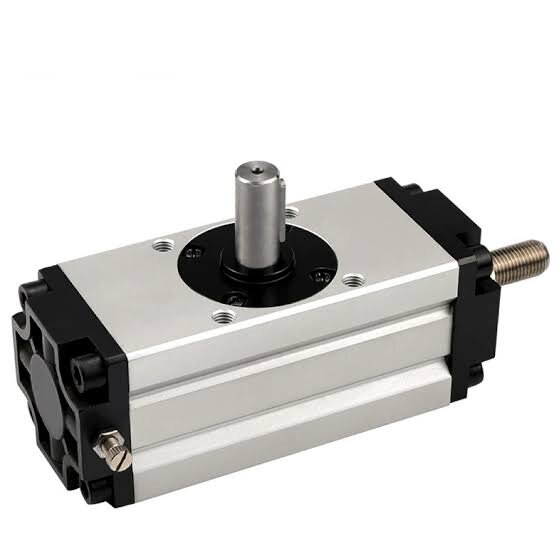

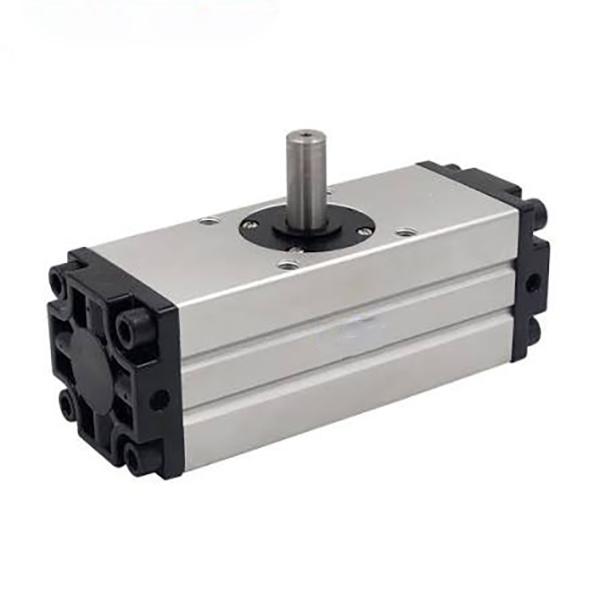

SOLH CRA1 रैक और पिनियन रोटरी सिलेंडर 10-50 किलोग्राम मध्यम और हेवी-ड्यूटी स्वचालन के लिए उच्च-टोक़ वायवीय स्विंग एक्चुएटर हैं। डुअल-पिस्टन रैक-पिनियन ट्रांसमिशन φ30 मॉडल शून्य बैकलैश और 0.5MPa पर φ100 बोर से अधिकतम 108N·m टॉर्क के साथ बैकलैश ≤1° प्राप्त करता है। वैकल्पिक समायोज्य अंत एयर कुशन लगातार साइकिल चलाने के दौरान जड़त्वीय प्रभाव को कम करते हैं, जबकि कई माउंटिंग प्रकार और शाफ्ट कॉन्फ़िगरेशन लचीले यांत्रिक कनेक्शन का समर्थन करते हैं। तेल मुक्त निर्माण कम रखरखाव वाले निरंतर संचालन को सुनिश्चित करता है। हमारा कारखाना पर्याप्त स्पॉट इन्वेंट्री के साथ स्थिर बड़े पैमाने पर उत्पादन चलाता है, जो स्वचालित असेंबली और पाइपलाइन नियंत्रण प्रणालियों में भारी वर्कपीस फ़्लिपिंग, औद्योगिक वाल्व एक्चुएशन, भारी स्थिरता अनुक्रमण और रोबोटिक संयुक्त रोटेशन के लिए व्यापक रूप से तैनात है।

CRA1 सीरीज रैक और पिनियन रोटरी सिलेंडर | मध्यम एवं हेवी ड्यूटी हाई टॉर्क स्विंग सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


1. उत्पाद अवलोकन और मुख्य संरचनात्मक विशेषताएं

     SOLH CRA1 श्रृंखला एक पेशेवर माध्यम और हेवी-ड्यूटी रैक और पिनियन रोटरी सिलेंडर है जो उच्च-टॉर्क ऑसिलेटिंग गति के लिए बनाया गया है। डुअल-पिस्टन रैक-एंड-पिनियन ट्रांसमिशन, वैकल्पिक समायोज्य एयर कुशन, कई माउंटिंग शैलियों और विविध आउटपुट शाफ्ट प्रकारों की विशेषता के साथ, यह सिलेंडर φ30 से φ100 तक बोर आकार को कवर करता है। यह वर्कपीस फ़्लिपिंग, औद्योगिक वाल्व ड्राइविंग और भारी स्टेशन इंडेक्सिंग सहित 10-50 किलोग्राम भारी-भार परिदृश्यों के लिए पूरी तरह से अनुकूल है, जो भारी स्वचालित उत्पादन लाइनों के लिए मुख्यधारा के उच्च-कठोरता वाले रोटरी समाधान के रूप में कार्य करता है।

  1.1 उच्च-कठोरता रैक और पिनियन ड्राइव

     डुअल-पिस्टन सिंक्रोनस रैक-एंड-पिनियन ट्रांसमिशन संरचना को अपनाते हुए, सिलेंडर शक्तिशाली टॉर्क आउटपुट और असाधारण संरचनात्मक कठोरता प्रदान करता है। समग्र बैकलैश को ≤1° के भीतर नियंत्रित किया जाता है, जबकि φ30 बोर संस्करण शून्य बैकलैश प्राप्त करता है। यह भारी भार की स्थिति में अल्ट्रा-हाई रिपीट पोजिशनिंग सटीकता और स्थिर रोटरी गति सुनिश्चित करता है।

  1.2 सुपर हाई टॉर्क आउटपुट

     अनुकूलित ट्रांसमिशन संरचना उद्योग-अग्रणी टॉर्क प्रदर्शन का एहसास कराती है। अधिकतम φ100 बोर मॉडल 0.5MPa हवा के दबाव पर 108N·m टॉर्क का उत्पादन करता है, जो भारी वर्कपीस रोटेशन, बड़े वाल्व ड्राइविंग और हेवी-ड्यूटी उपकरण इंडेक्सिंग के लिए उच्च-टॉर्क मांगों को पूरी तरह से पूरा करता है।

  1.3 वैकल्पिक एडजस्टेबल एयर कुशन

     Z-टाइप डुअल-एंड एडजस्टेबल एयर बफर संरचना से सुसज्जित है, जो उच्च-आवृत्ति स्टार्ट-स्टॉप ऑपरेशन के दौरान जड़त्वीय प्रभाव को प्रभावी ढंग से अवशोषित करता है, यांत्रिक कंपन और चलने वाले शोर को कम करता है, और समग्र संचालन स्थिरता और सेवा जीवन में सुधार करते हुए उपकरण और वर्कपीस की सुरक्षा करता है।

  1.4 विविध माउंटिंग और शाफ्ट विकल्प

     • बढ़ते शैलियाँ: बेसिक (बी), फुट (एल), फ्लैंज (एफ) वैकल्पिक, विभिन्न उपकरण संरचनाओं और अंतरिक्ष लेआउट के लिए लचीली स्थापना का समर्थन करता है।

     • दस्ता प्रकार: सिंगल शाफ्ट (एस), डुअल शाफ्ट (डब्ल्यू), कीड शाफ्ट (वाई) उपलब्ध है, जो विभिन्न लोड कनेक्शन विधियों और एंटी-स्लिप टॉर्क ट्रांसमिशन आवश्यकताओं के साथ संगत है।

  1.5 कॉम्पैक्ट और टिकाऊ संरचना

     उन्नत अनुकूलित संरचना पारंपरिक पुराने मॉडलों की तुलना में शरीर की चौड़ाई को 14% कम कर देती है, जिससे स्थापना स्थान की काफी बचत होती है। डी-एम9 श्रृंखला के चुंबकीय स्विचों के लचीले माउंटिंग के लिए डुअल-साइड सेंसर ग्रूव्स के साथ डिज़ाइन किया गया। हार्ड एनोडाइज्ड सिलेंडर बॉडी और उच्च पहनने वाले प्रतिरोधी सीलिंग घटक दीर्घकालिक स्थिर संचालन की गारंटी देते हैं।

  1.6 तेल मुक्त और लंबी सेवा जीवन

     मानक तेल-मुक्त संचालन डिज़ाइन अतिरिक्त स्नेहन रखरखाव के बिना स्वच्छ कार्यशालाओं और सामान्य औद्योगिक कामकाजी परिस्थितियों के अनुकूल होता है। प्रीमियम पहनने के लिए प्रतिरोधी सील और जंग-रोधी सिलेंडर बॉडी लगातार चक्रीय संचालन के लिए निरंतर कामकाजी जीवन का विस्तार करती है।

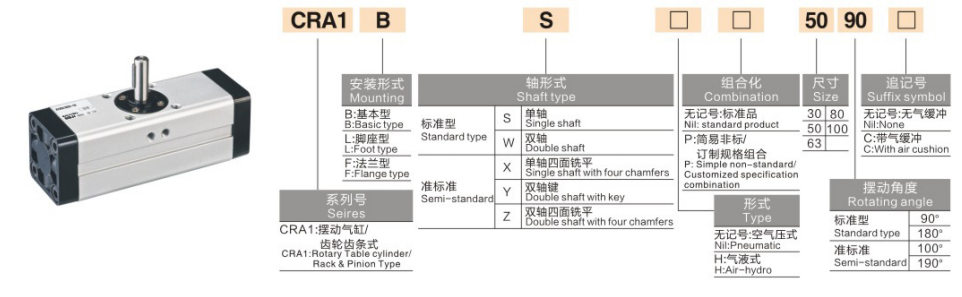

2. पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण

  1. विशिष्ट मॉडल उदाहरण: CRA1BS50-90Z, CDRA1BL80-180Z

कोड खंड

परिभाषा

सीआरए1/सीडीआरए1

श्रृंखला प्रकार: CRA1 = चुंबकीय रिंग के बिना; CDRA1 = अंतर्निर्मित चुंबकीय रिंग (स्विच माउंटेबल)

बी/एल/एफ

माउंटिंग प्रकार: बी = बेसिक; एल = फुट ब्रैकेट; एफ = निकला हुआ किनारा

एस/डब्ल्यू/वाई

शाफ्ट प्रकार: एस = एकल शाफ्ट; डब्ल्यू = दोहरी शाफ्ट; वाई = कुंजीयुक्त शाफ्ट

30/50/63/80/100

बोर का आकार: φ30/φ50/φ63/φ80/φ100 (मिमी)

90/180/100/190

स्विंग कोण: मानक 90°/180°; वैकल्पिक विशेष 100°/190°

Z

एयर कुशन: Z = डुअल-एंड एडजस्टेबल एयर कुशन; कोई निशान नहीं = बिना बफर के

  2. मानक आदेश उदाहरण

     • मानक गैर-बफर मॉडल: CRA1BS50-90 (φ50 बोर, 90° स्विंग, एकल शाफ्ट, मूल प्रकार, कोई चुंबकीय रिंग नहीं)

     • हेवी-ड्यूटी बफर मॉडल: CDRA1BL80-180Z (φ80 बोर, 180° स्विंग, डुअल शाफ्ट, फुट माउंटिंग, मैग्नेटिक रिंग और डुअल एयर कुशन)


3. सामान्य तकनीकी पैरामीटर (20℃, 0.5MPa मानक स्थिति)

  3.1 बुनियादी विशिष्टताएँ

     • ऑपरेशन मोड: डबल-एक्टिंग रैक और पिनियन ड्राइव

     • कार्यात्मक द्रव: संपीड़ित हवा (तेल मुक्त संचालन)

     • परिवेश का तापमान: 0℃~60℃ (बर्फ रहित वातावरण)

     • कार्य दबाव सीमा: 0.1~1.0एमपीए; सबूत दबाव: 1.5MPa

     • प्रतिक्रिया: ≤1° (φ30 बोर शून्य प्रतिक्रिया प्राप्त करता है)

     • स्विंग कोण सहिष्णुता: 0~+4°

     • बफ़र मोड: नॉन-बफर / डुअल-एंड एडजस्टेबल एयर कुशन (जेड टाइप)

     • चुंबकीय स्विच: डी-एम9 श्रृंखला के साथ संगत, डुअल-साइड ग्रूव माउंटिंग

  3.2 मुख्य प्रदर्शन पैरामीटर तालिका (@0.5MPa)

बोर φ(मिमी)

90° टॉर्क (N·m)

180° टॉर्क (N·m)

स्वीकार्य गतिज ऊर्जा (जे)
(नॉन-बफ़र/एयर कुशन)

वजन (किलो)
(मूल प्रकार)

पोर्ट आकार

30

3.5

2.8

0.01/0.12

1.3

M5×0.8

50

9.3

7.4

0.05 / 0.98

1.5

आरसी1/8

63

17.0

13.5

0.12/1.50

2.5

आरसी1/8

80

32.0

25.5

0.16/2.00

4.3

आरसी1/4

100

108.0

86.0

0.54/2.90

7.3

आरसी3/8


4. कोर कॉन्फ़िगरेशन और चयन दिशानिर्देश

  4.1 बोर आकार का चयन (टॉर्क और लोड के आधार पर)

     • φ30: 3.5N·m टॉर्क आउटपुट, छोटे वाल्व स्विचिंग और मिनिएचर स्टेशन इंडेक्सिंग जैसे माइक्रो मीडियम-लोड (≤10kg) अनुप्रयोगों के लिए उपयुक्त।

     • φ50: 9.3N·m टॉर्क आउटपुट, हल्के-मध्यम भार (10-20 किग्रा) वर्कपीस 90° फ़्लिपिंग और दिशात्मक स्थिति के लिए आदर्श।

     • φ63: 17.0 एनएम टॉर्क आउटपुट, मध्यम-भार (20-30 किग्रा) भारी स्टेशन स्टीयरिंग और घटक रोटेशन कार्यों से पूरी तरह मेल खाता है।

     • φ80: 32.0N·m टॉर्क आउटपुट, मध्यम-भारी भार (30-40 किग्रा) बड़े टूलींग और फिक्सचर रोटरी पोजिशनिंग के लिए लागू।

     • φ100: 108N·m सुपर हाई टॉर्क आउटपुट, भारी-भार (40-50 किग्रा) मैकेनिकल रोटेशन और बड़े औद्योगिक वाल्व ड्राइविंग परिदृश्यों के लिए समर्पित।

  4.2 स्विंग कोण चयन

     • 90° मानक कोण: समकोण फ़्लिपिंग और ऊर्ध्वाधर स्टीयरिंग के लिए डिज़ाइन किया गया, वर्कपीस लोडिंग/अनलोडिंग और ऑर्थोगोनल स्टेशन स्विचिंग में व्यापक रूप से उपयोग किया जाता है।

     • 180° मानक कोण: आधे-चक्र रोटेशन और पूर्ण वर्कपीस फ़्लिपिंग, द्विदिश स्टेशन स्थिति और रिवर्सिंग ऑपरेशन को साकार करने के लिए उपयुक्त।

     • 100°/190° विशेष कोण: विशेष उपकरण और वैयक्तिकृत स्टेशन गति आवश्यकताओं के लिए कस्टम गैर-मानक कोण।

  4.3 बफ़र और कार्यात्मक कॉन्फ़िगरेशन चयन

     • जेड एयर कुशन: उच्च-आवृत्ति और हेवी-ड्यूटी कार्य स्थितियों के लिए अनिवार्य, अंतिम प्रभाव को प्रभावी ढंग से समाप्त करना, स्थिति सटीकता को स्थिर करना और ऑपरेटिंग शोर को कम करना।

     • CDRA1 चुंबकीय रिंग संस्करण: डी-एम9 श्रृंखला स्विच इंस्टॉलेशन के लिए अंतर्निहित चुंबकीय रिंग, वास्तविक समय स्थिति सिग्नल फीडबैक और स्वचालित पीएलसी लिंकेज नियंत्रण का समर्थन करती है।

     • दस्ता प्रकार मिलान: सामान्य सार्वभौमिक अनुप्रयोगों के लिए एकल शाफ्ट (एस); द्विदिश तुल्यकालिक ड्राइविंग के लिए दोहरी शाफ्ट (डब्ल्यू); उच्च एंटी-टॉर्क और एंटी-स्लिप कनेक्शन मांगों के लिए कुंजीयुक्त शाफ्ट (वाई)।


5. विशिष्ट अनुप्रयोग परिदृश्य

     • भारी वर्कपीस फ़्लिपिंग: मशीन टूल्स और स्वचालित कन्वेयर लाइनों पर 10-50 किलोग्राम वर्कपीस के लिए विश्वसनीय 90°/180° फ़्लिपिंग और पोजीशनिंग, सटीक दोहराव गति के लिए उच्च कठोरता और कम बैकलैश के साथ।

     • औद्योगिक वाल्व ड्राइविंग: बटरफ्लाई वाल्व और बॉल वाल्व जैसे बड़े-व्यास पाइपलाइन वाल्वों के स्वचालित उद्घाटन और समापन और रिमोट कंट्रोल के लिए लागू, स्थिर उच्च-टोक़ ड्राइविंग बल प्रदान करता है।

     • हेवी-ड्यूटी स्वचालित अनुक्रमण: असेंबली और डिटेक्शन स्टेशनों में भारी रोटरी टेबल और टूलींग फिक्स्चर की 90°/180° परिशुद्धता अनुक्रमण और निश्चित स्थिति के लिए उपयोग किया जाता है।

     • भारी रोबोटिक जोड़: भारी रोबोट जोड़ों और अंत-प्रभावकों के लिए रोटरी ड्राइविंग इकाई के रूप में कार्य करता है, जो उच्च-कठोरता और उच्च-लोड सटीक स्विंग आवश्यकताओं को पूरा करता है।

     • रसद एवं पैकेजिंग उपकरण: भारी सामग्री बॉक्स और पैलेट स्टीयरिंग, स्टैकिंग और पोजिशनिंग के लिए आदर्श, दीर्घकालिक उच्च आवृत्ति वाले भारी-लोड चक्रीय कामकाजी परिस्थितियों के अनुकूल।


6. 3-चरणीय त्वरित चयन मार्गदर्शिका

     1. बोर पुष्टिकरण: सुरक्षा कारक ≥2 के साथ वर्कपीस के वजन और रोटेशन त्रिज्या के आधार पर वास्तविक टॉर्क की गणना करें। ≤10 किग्रा के लिए φ30, 10-20 किग्रा के लिए φ50, 20-30 किग्रा के लिए φ63, 30-40 किग्रा के लिए φ80, 40-50 किग्रा के लिए φ100 चुनें।

     2. कोण पुष्टि: समकोण स्टीयरिंग/फ़्लिपिंग के लिए 90°, अर्ध-चक्र उलटने के लिए 180° और अनुकूलित गति मांगों के लिए 100°/190° विशेष कोण चुनें।

     3. कार्य पुष्टि: उच्च-आवृत्ति भारी-भार संचालन के लिए Z एयर कुशन से लैस; सिग्नल फीडबैक नियंत्रण के लिए CDRA1 चुंबकीय संस्करण का चयन करें; हाई-टॉर्क एंटी-स्लिप कनेक्शन के लिए Y कुंजी वाले शाफ्ट को अपनाएं।


एक वाक्य सारांश

     SOLH CRA1 श्रृंखला रैक और पिनियन रोटरी सिलेंडर सुपर हाई टॉर्क, अल्ट्रा-लो बैकलैश और वैकल्पिक एयर बफर प्रदर्शन प्रदान करता है, जो 10-50 किलोग्राम मध्यम और हेवी-ड्यूटी औद्योगिक फ़्लिपिंग, इंडेक्सिंग और वाल्व ड्राइविंग अनुप्रयोगों के लिए उच्च-कठोरता, स्थिर और टिकाऊ सटीक रोटरी समाधान प्रदान करता है।
