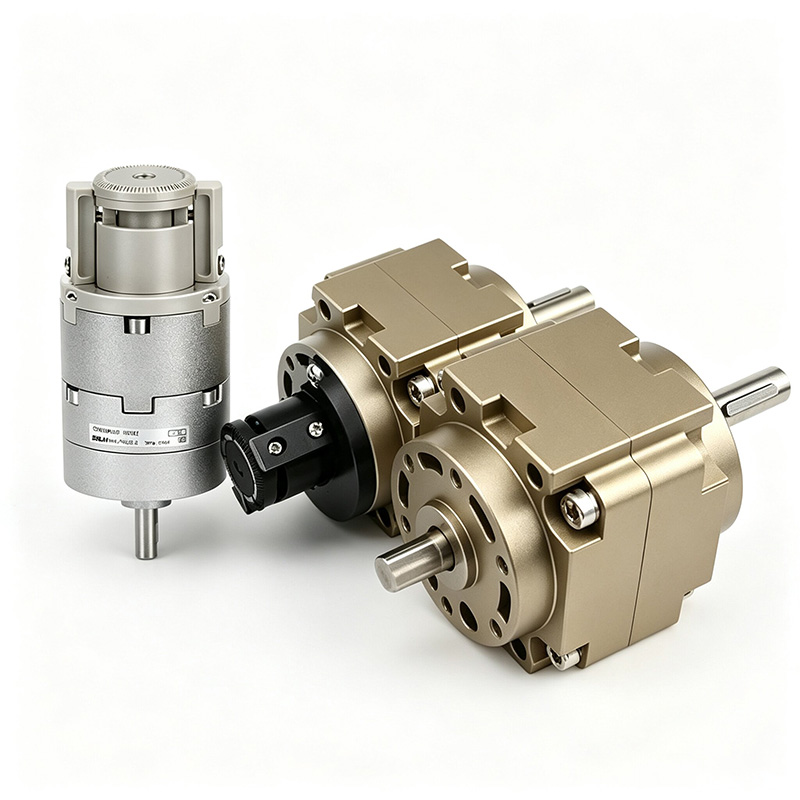

CRB1 / CRB2 सीरीज वेन टाइप रोटरी एक्चुएटर

एसओएलएच सीआरबी1/सीआरबी2 वेन-प्रकार के रोटरी एक्चुएटर्स समकक्ष एसएमसी स्विंग सिलेंडर के साथ पूरी तरह से विनिमेय हैं। डायरेक्ट वेन ड्राइव गियर बैकलैश को समाप्त करता है, कम रोटरी जड़ता और अल्ट्रा-फास्ट प्रतिक्रिया प्रदान करता है। सीआरबी2 10~40 मिमी बोर आकार के साथ कॉम्पैक्ट लाइट-ड्यूटी रेंज है; सिंगल वेन 270° स्विंग को सपोर्ट करता है जबकि डबल वेन रोटेशन को 90°/100° तक सीमित करता है, जो सीमित स्थान 3C और पैकेजिंग उपकरण में हाई-स्पीड मिनी फ़्लिपिंग के लिए आदर्श है। सीआरबी1 हेवी-ड्यूटी श्रृंखला पूर्ण असर समर्थन और उत्कृष्ट प्रभाव प्रतिरोध के साथ 50 ~ 100 मिमी बोर को कवर करती है, जो भारी स्थिरता और बड़े वर्कपीस इंडेक्सिंग टर्नओवर के लिए 24 एनएम तक अधिकतम टॉर्क प्रदान करती है। सिंगल वेन विस्तृत स्विंग रेंज प्रदान करता है, जबकि डबल वेन समान बोर आकार पर टॉर्क को दोगुना कर देता है। अंतर्निर्मित रबर बंपर मानक आते हैं; कोण समायोजक प्रत्यय Z और खोखला शाफ्ट वैकल्पिक हैं, और CDRB वेरिएंट D-M9B / D-A93 रीड स्विच के साथ संगत स्थायी मैग्नेट को एकीकृत करते हैं। MSQ रैक-एंड-पिनियन रोटरी टेबल की तुलना में, वेन-प्रकार के सिलेंडरों में स्लिमर बॉडी और शून्य बैकलैश के साथ तेज रोटेशन की सुविधा होती है, फिर भी कमजोर रेडियल और अक्षीय भार क्षमता होती है, जो उन्हें बड़े स्विंग कोणों की आवश्यकता वाले उच्च गति वाले प्रकाश-लोड रोटरी कार्यों के लिए शीर्ष विकल्प बनाती है।

जांच भेजें

उत्पाद वर्णन

CRB1 / CRB2 सीरीज वेन टाइप रोटरी एक्चुएटर (SOLH इंटरचेंजेबल)

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण और श्रृंखला मुख्य अंतर

SOLH CRB1 और CRB2 वेन-प्रकार के रोटरी स्विंग सिलेंडर हैं जो सिंगल/डबल वेन द्वारा संचालित होते हैं। गियर मेशिंग क्लीयरेंस के बिना, उनमें अल्ट्रा-कॉम्पैक्ट बॉडी, कम रोटरी जड़ता और अल्ट्रा-फास्ट प्रतिक्रिया होती है।

-- सीआरबी2 (छोटी श्रृंखला): हल्के भार और संकीर्ण स्थान के लिए 10~40 मिमी बोर, कॉम्पैक्ट हल्के डिजाइन

- सीआरबी1 (बड़ी श्रृंखला): भारी भार और उच्च टोक़ के लिए 50 ~ 100 मिमी बोर, बेहतर प्रभाव प्रतिरोध के साथ पूर्ण असर समर्थन

सिंगल वेन अधिकतम स्विंग कोण 270°/280° तक, डबल वेन अधिकतम 90°/100°। तेजी से रोटरी फ़्लिपिंग, इंडेक्सिंग और पोजिशनिंग ऑटोमेशन स्टेशनों के लिए व्यापक रूप से उपयोग किया जाता है।

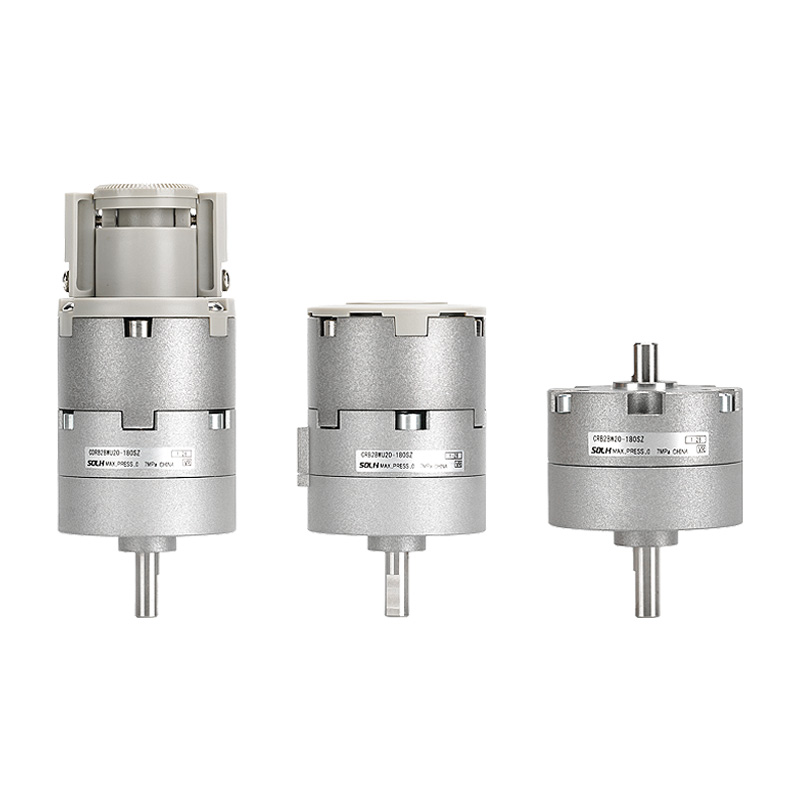

1. CRB2 लघु मानक श्रृंखला

- बोर का आकार: 10, 15, 20, 30, 40 मिमी

- वेन विकल्प: एस सिंगल वेन / डी डबल वेन

-- स्विंग कोण: एकल फलक 90°/180°/270°; डबल वेन 90°/100°

- मुख्य गुण: अल्ट्रा कॉम्पैक्ट, हल्के वजन, कम स्टार्टअप दबाव, साइड/अक्षीय दोहरी पोर्टिंग, वैकल्पिक कोण समायोजक और चुंबकीय स्विच

-- अनुप्रयोग: लाइट लोड हाई-स्पीड रोटेशन, सीमित स्थान उपकरण, 3सी इलेक्ट्रॉनिक्स, पैकेजिंग, लघु स्वचालन

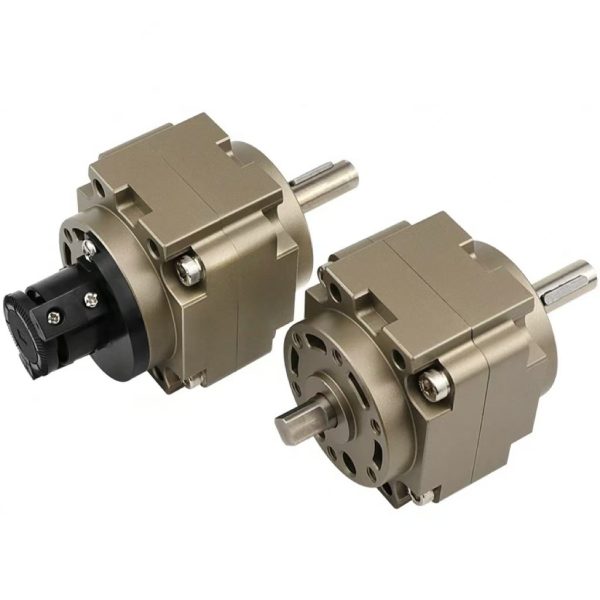

2. CRB1 बड़ी हेवी-ड्यूटी श्रृंखला

- बोर का आकार: 50, 63, 80, 100 मिमी

- वेन विकल्प: एस सिंगल वेन / डी डबल वेन

--स्विंग कोण: एकल फलक 90°/180°/270°/280°; डबल वेन 90°/100°

- मुख्य गुण: उच्च आउटपुट टॉर्क, भारी भार वहन, पूर्ण असर समर्थन, झटका प्रतिरोधी, लंबी सेवा जीवन काल

- अनुप्रयोग: भारी वर्कपीस फ़्लिपिंग, बड़े पैमाने पर अनुक्रमण, भारी रोटरी फिक्स्चर, भारी उद्योग असेंबली लाइनें

यूनिवर्सल कोर तकनीकी विशिष्टताएँ

1. सामान्य मानक पैरामीटर

पैरामीटर आइटम	सीआरबी2 (10~40 छोटा)	सीआरबी1 (50~100 बड़ा)
ऑपरेशन मोड	दुगना अभिनय	दुगना अभिनय
ऑपरेटिंग दबाव रेंज	0.15~0.7MPa (CRB10:0.2~0.7MPa)	0.15~1.0MPa
सबूत परीक्षण दबाव	1.05 एमपीए	1.5 एमपीए
परिवेश का तापमान	-10 ~ 60℃ (कोई आइसिंग नहीं)	5 ~ 60℃
स्नेहन	तेल मुक्त स्व-चिकनाई	तेल मुक्त स्व-चिकनाई
अंतर्निर्मित बफर	रबर बफ़र (CRB10 को छोड़कर)	अंतर्निर्मित रबर बफ़र
चुंबकीय स्विच संगत	D-M9B / D-A93 (मॉडल उपसर्ग CDRB2)	D-M9B / D-A93 (मॉडल उपसर्ग CDRB1)

2. सैद्धांतिक आउटपुट टॉर्क @ 0.5MPa (कोर चयन सूचकांक)

2.1 सीआरबी2 टॉर्क टेबल

बोर मिमी	सिंगल वेन एस (एनएम)	डबल वेन डी (एनएम)
10	0.05	0.10
15	0.13	0.26
20	0.25	0.50
30	0.55	1.10
40	1.00	2.00

2.2 सीआरबी1 टॉर्क टेबल

बोर मिमी	सिंगल वेन एस (एनएम)	डबल वेन डी (एनएम)
50	2.8	5.6
63	4.5	9.0
80	7.5	15.0
100	12.0	24.0

3 स्वीकार्य रेडियल और अक्षीय भार संदर्भ

-- सीआरबी2-20: रेडियल 120एन, एक्सियल 80एन

-- सीआरबी1-50: रेडियल 245एन, एक्सियल 196एन

-- सीआरबी1-100: रेडियल 588एन, एक्सियल 490एन

आंतरिक संरचना एवं वेन कार्य सिद्धांत

1. मुख्य घटक: सिलेंडर बॉडी, सिंगल/डबल रोटरी वेन, आउटपुट शाफ्ट, सीलिंग असेंबली, एंड रबर बफर, कोण समायोजन बोल्ट

2. कार्य तर्क: संपीड़ित हवा केंद्रीय शाफ्ट के चारों ओर घूमने के लिए वेन को धक्का देने के लिए एक कक्ष में प्रवेश करती है जबकि विपरीत कक्ष निकास करता है।

- डबल वेन: टॉर्क दोगुना, सीमित स्विंग कोण ≤100°

- सिंगल वेन: 270° तक चौड़ी स्विंग रेंज

3. अद्वितीय मुख्य लाभ

- कोई गियर और रैक संरचना नहीं, शून्य बैकलैश, प्रभाव कंपन के बिना चिकनी मूक रोटेशन

- अल्ट्रा कॉम्पैक्ट रूपरेखा, कम रोटरी जड़ता, अल्ट्रा-फास्ट प्रतिक्रिया (90 डिग्री रोटेशन <0.1 एस)

- शाफ्ट के माध्यम से वैकल्पिक खोखला, आंतरिक टयूबिंग और वायरिंग रूटिंग के लिए सुविधाजनक

- स्ट्रोक सीमा के लिए डुअल एंड फाइन-ट्यून बोल्ट; सिंगल वेन एडजस्टेबल 0~270°, डबल वेन 0~90°

संपूर्ण मॉडल कोडिंग नियम

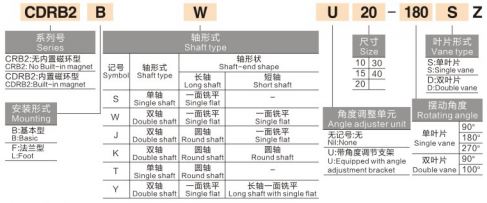

1. CRB2 मॉडल उदाहरण: CRB2BW20-180SZ

- CRB2 = लघु फलक रोटरी एक्चुएटर श्रृंखला

- बी = मूल निकला हुआ किनारा माउंट; एल = फुट ब्रैकेट माउंट

- डब्ल्यू = डबल विस्तारित शाफ्ट; रिक्त = एकल शाफ्ट

-- 20 = बोर का आकार (10/15/20/30/40)

-- 180 = स्विंग कोण (90/180/270)

- एस = एकल फलक; डी = डबल वेन

-- Z = कोण समायोजन इकाई से सुसज्जित; रिक्त = समायोजक के बिना मानक

उपसर्ग CDRB2 = चुंबकीय स्विच स्थापना के लिए अंतर्निहित चुंबकीय रिंग

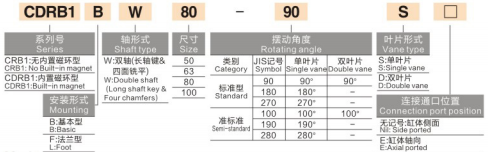

2. CRB1 मॉडल उदाहरण: CRB1BW50-90D

-- सीआरबी1 = बड़ी हेवी-ड्यूटी वेन रोटरी श्रृंखला

- बी = मूल माउंट; डब्ल्यू = डबल शाफ्ट

-- 50 = बोर का आकार (50/63/80/100)

--90 = स्विंग कोण (90/180/270/280)

-- डी = डबल वेन; एस = एकल फलक

उपसर्ग CDRB1 = चुंबकीय वलय एकीकृत मॉडल

चरण-दर-चरण चयन मार्गदर्शिका और औद्योगिक अनुप्रयोग

1. चयन प्राथमिकता नियम

- टॉर्क और आयाम विभाजन: हल्का भार संकीर्ण स्थान → सीआरबी2 (10~40); भारी उच्च टॉर्क रोटेशन → CRB1 (50~100)

- स्विंग कोण की आवश्यकता: 90° से अधिक घूर्णन → सिंगल वेन एस; अधिकतम टॉर्क 90° के भीतर → डबल वेन डी

- परिशुद्धता और गति व्यापार-बंद: वेन प्रकार शून्य बैकलैश, दोहराव स्थिति ±0.1°, उच्च गति प्रकाश-ड्यूटी के लिए आदर्श; भारी उच्च परिशुद्धता भार वहन करने वाले MSQ रैक-पिनियन रोटरी टेबल को प्राथमिकता देते हैं

- फ़ंक्शन विकल्प: ठीक कोण सीमा की आवश्यकता - प्रत्यय Z कोण समायोजन इकाई का चयन करें; पीएलसी स्थिति फीडबैक आवश्यक - सीडीआरबी चुंबकीय एकीकृत मॉडल चुनें

2. विशिष्ट अनुप्रयोग परिदृश्य

-- लाइट-ड्यूटी लाइनें: इलेक्ट्रॉनिक घटक फ़्लिपिंग, लेबल घूमना, बोतल कैप कसना, लघु सामग्री छँटाई

- हेवी-ड्यूटी स्टेशन: बड़े वर्कपीस 90°/180° टर्नओवर, असेंबली लाइन इंडेक्सिंग, भारी रोटरी क्लैंपिंग फिक्स्चर

- सामान्य उद्योग: पैकेजिंग, प्रिंटिंग, खाद्य प्रसंस्करण पूर्ण स्वचालित रोटरी पोजिशनिंग स्टेशन

प्रदर्शन तुलना: सीआरबी वेन बनाम एमएसक्यू रैक और पिनियन रोटरी एक्चुएटर

तुलना मद	CRB1 / CRB2 वेन प्रकार रोटरी सिलेंडर	एमएसक्यू रैक और पिनियन रोटरी टेबल
ड्राइव संरचना	सिंगल/डबल वेन डायरेक्ट ड्राइव, शून्य बैकलैश	दोहरी पिस्टन रैक और पिनियन गियर ट्रांसमिशन
आउटपुट टॉर्क रेंज	छोटे से मध्यम (CRB1 अधिकतम 24N·m)	अतिरिक्त बड़ा (MSQ200 अधिकतम 36N·m)
अधिकतम स्विंग कोण	270° तक सिंगल वेन	लगातार समायोज्य 0~190°
स्थिति पुनरावृत्ति	±0.1° कोणीय दोहराव	अल्ट्रा हाई लीनियर पोजिशनिंग ±0.01 मिमी
वहन भार क्षमता	कमजोर रेडियल और अक्षीय असर सीमा	सुपीरियर रेडियल, अक्षीय और झुकने वाले क्षण प्रतिरोध
घूर्णन विशेषता	कम जड़ता, अति तेज रोटरी गति	स्थिर मध्यम-उच्च गति भारी भार रोटेशन
सर्वोत्तम फ़िट परिदृश्य	हाई-स्पीड लाइट लोड, बड़ा स्विंग एंगल, कॉम्पैक्ट इंस्टॉलेशन	भारी भार परिशुद्धता स्थिति, मेज पर प्रत्यक्ष स्थिरता स्थापना

एक वाक्य

सारांशSOLH CRB2 छोटे लाइट-ड्यूटी और CRB1 हेवी-ड्यूटी वेन-प्रकार के रोटरी एक्चुएटर्स वैकल्पिक कोण समायोजक और चुंबकीय स्विच वैरिएंट CDRB के साथ शून्य-बैकलैश सिंगल/डबल वेन ड्राइव को अपनाते हैं, जिसमें 0.05 ~ 24N·m टॉर्क से तेज कम-जड़त्व रोटेशन होता है, जो इलेक्ट्रॉनिक्स, पैकेजिंग और हेवी असेंबली ऑटोमेशन लाइनों में हाई-स्पीड फ़्लिपिंग, इंडेक्सिंग और रोटरी क्लैंपिंग के लिए बिल्कुल सही है।
