एयर सिलेंडर

एसओएलएच एमजीएफ लो-प्रोफाइल गाइड टेबल सिलेंडर मिलान वाले एसएमसी समकक्षों के साथ पूरी तरह से विनिमेय है। एक एकीकृत बड़े-व्यास संकेंद्रित गाइड आस्तीन के साथ डिज़ाइन किया गया, यह पारंपरिक दोहरी गाइड रॉड सिलेंडर की दिशात्मक सीमा को तोड़ता है और विलक्षण भार के खिलाफ समान 360 डिग्री विरोधी विक्षेपण प्रदर्शन प्रदान करता है। अल्ट्रा-फ्लैट कॉम्पैक्ट लेआउट के लिए एमजीक्यू श्रृंखला की तुलना में इसकी समग्र स्थापना ऊंचाई 15% ~ 20% कम हो गई है। उपलब्ध बोर आकार: φ40, φ63, φ100 मिमी, 30 मिमी से 100 मिमी तक के मानक छोटे स्ट्रोक के साथ, शॉर्ट-स्ट्रोक हेवी-ड्यूटी ऑपरेशन के लिए अनुकूलित। अंतर्निर्मित एंटी-रोटेशन पिन φ100 मॉडल के लिए 409 एनएम तक अत्यधिक उच्च स्वीकार्य टॉर्क प्रदान करते हैं, जाम या विस्थापन के बिना सभी दिशाओं से विलक्षण बल के तहत स्थिर, ±0.05° की चरम एंटी-रोटेशन सटीकता के साथ। द्वि-दिशात्मक ऊपर और नीचे माउंटिंग समर्थित है; शरीर के तीन तरफ टी-स्लॉट चार तरफ चुंबकीय स्विच स्थापना को सक्षम करते हैं। मानक दोहरे अंत रबर बफ़र्स और तेल-मुक्त रखरखाव-मुक्त संचालन सुसज्जित हैं। 10- प्रीफ़िक्स्ड लो-डस्ट क्लीन संस्करण सेमीकंडक्टर, 3सी इलेक्ट्रॉनिक्स और मेडिकल वर्कशॉप की सख्त आवश्यकताओं को पूरा करता है। पारंपरिक संरचनाओं की तुलना में लगभग 15% हल्का, इसे वर्कपीस जैकिंग, जिग इजेक्शन, स्टेशन इंडेक्सिंग फ़्लिपिंग और कम दूरी के हेवी-ड्यूटी पुशिंग के लिए व्यापक रूप से तैनात किया जाता है, यह आदर्श कॉम्पैक्ट न्यूमेटिक एक्चुएटर है, जिसके लिए सीमित इंस्टॉलेशन स्थान के भीतर सर्वदिशात्मक एंटी-डिफ्लेक्शन और उच्च टॉर्क क्षमता की आवश्यकता होती है।

एसओएलएच टीसी श्रृंखला त्रिअक्षीय गाइड रॉड सिलेंडर एसएमसी एमजीपी श्रृंखला के लिए एक सीधा ड्रॉप-इन प्रतिस्थापन है। यह एक एकीकृत तीन-अक्ष संरचना को अपनाता है जिसमें दो गाइड रॉड और एक केंद्रीय पिस्टन रॉड शामिल है, जिसमें अल्ट्रा-हाई कठोरता होती है। इसकी मरोड़ प्रतिरोध और पार्श्व भार क्षमता पारंपरिक दोहरे-गाइड रॉड सिलेंडरों की तुलना में दोगुनी से अधिक है, जो प्रभावी रूप से विक्षेपण और स्थितिगत ऑफसेट को रोकती है। उपलब्ध बोर का आकार दो मुख्य वेरिएंट के साथ φ6 मिमी से 100 मिमी तक होता है: टीसीएल सटीक बॉल बेयरिंग प्रकार उच्च आवृत्ति उठाने और सटीक स्थिति के लिए अल्ट्रा-लो घर्षण और चिकनी गति प्रदान करता है; टीसीएम पीतल मिश्र धातु स्लाइडिंग बीयरिंग प्रकार भारी भार, धूल भरे वातावरण और कन्वेयर लाइन स्टॉपिंग संचालन के लिए बेहतर पहनने के प्रतिरोध और प्रभाव प्रतिरोध का दावा करता है। मानक स्ट्रोक 5 मिमी से 500 मिमी तक कवर करते हैं। वैकल्पिक कॉन्फ़िगरेशन में जे-प्रकार स्ट्रोक समायोजन (अधिकतम 50 मिमी समायोज्य रेंज) और -टी उच्च तापमान संस्करण -20 ℃ से 120 ℃ तक लगातार काम करना शामिल है। मानक विन्यास में अंतर्निर्मित चुंबकीय छल्ले, दोहरे अंत रबर बफ़र्स और तेल-मुक्त रखरखाव-मुक्त संचालन शामिल हैं। चुंबकीय स्विच के लिए बहु-दिशात्मक माउंटिंग छेद और चार-साइड स्लॉट एकीकृत हैं, जबकि शीर्ष और किनारे पर दोहरे एयर पोर्ट लचीले पाइपिंग लेआउट को सक्षम करते हैं। निकला हुआ किनारा और पैर ब्रैकेट सहायक उपकरण बहुमुखी स्थापना अभिविन्यास का समर्थन करते हैं। ऑपरेटिंग दबाव 0.1 एमपीए से 1.0 एमपीए तक होता है, और बेंचमार्क पोजिशनिंग छेद विश्वसनीय दोहराव सटीकता सुनिश्चित करते हैं। कन्वेयर स्टॉपर लिफ्टिंग, 3सी इलेक्ट्रॉनिक्स में पीसीबी हैंडलिंग और क्रिम्पिंग, पैकेजिंग गेट एक्चुएशन, जिग इजेक्शन और एक्सेंट्रिक लोड ड्राइविंग में व्यापक रूप से उपयोग किया जाता है, यह एकीकृत एक्चुएटर अलग-अलग बाहरी मार्गदर्शक असेंबली की आवश्यकता को समाप्त करता है, लघु परिशुद्धता स्टेशनों और सामान्य मध्यम-से-भारी शुल्क स्वचालन के लिए उत्कृष्ट लागत प्रदर्शन के साथ यांत्रिक डिजाइन को सरल बनाता है।

SOLH CX2 श्रृंखला डबल रॉड स्लाइड सिलेंडर SMC CX2 मानक मॉडल के लिए विनिमेय प्रतिस्थापन के रूप में कार्य करता है। दोहरी पिस्टन और सममित दोहरी पिस्टन छड़ के साथ निर्मित, यह समान बोर आकार और बेहतर अभिन्न कठोरता के एकल-रॉड सिलेंडर की तुलना में दोगुना जोर आउटपुट प्रदान करता है। उपलब्ध बोर आकार 25 मिमी से 200 मिमी तक के मानक स्ट्रोक के साथ φ10, 15, 25 मिमी को कवर करते हैं। मानक संस्करण स्लाइड बेयरिंग मार्गदर्शक को अपनाता है; उन्नत सीएक्सडब्ल्यूएम (स्लाइड बेयरिंग + हाइड्रोलिक बफर) और सीएक्सडब्ल्यूएल (बॉल बेयरिंग + हाइड्रोलिक बफर) को उच्च गति वाले लगातार प्रभाव अनुप्रयोगों के लिए अनुकूलित किया गया है। सममित दोहरी छड़ें φ25 बोर के लिए ±0.02° तक अधिकतम सटीकता के साथ अंतर्निहित यांत्रिक एंटी-रोटेशन प्रदर्शन प्रदान करती हैं, जिसमें पार्श्व और विलक्षण भार के खिलाफ उत्कृष्ट प्रतिरोध होता है। लो-प्रोफाइल स्लिम बॉडी दो असेंबली फॉर्म को सपोर्ट करती है: मूविंग एंड प्लेट के साथ फिक्स्ड सिलेंडर बॉडी या स्लाइडिंग सिलेंडर बॉडी के साथ फिक्स्ड एंड प्लेट। चार-तरफा बढ़ते छेद और तीन-दिशा वायु बंदरगाह संकीर्ण सीमित स्थानों में लचीली स्थापना और पाइपिंग को सक्षम करते हैं। मानक दोहरे अंत रबर बफ़र्स और तेल-मुक्त रखरखाव-मुक्त संचालन सुसज्जित हैं; वैकल्पिक एन गैर-चुंबकीय संस्करण चुंबकीय-संवेदनशील अवसरों के लिए चुंबकीय हस्तक्षेप को समाप्त करता है। 3सी और सेमीकंडक्टर उद्योगों के लिए सटीक वर्कपीस ट्रांसफर, जिग पुशिंग और लिफ्टिंग, कॉम्पैक्ट उपकरण के अंदर सघन सिलेंडर लेआउट, भोजन, चिकित्सा और स्वच्छ कार्यशालाओं के लिए मध्यम-भार प्रत्यागामी सक्रियण में व्यापक रूप से लागू किया जाता है।

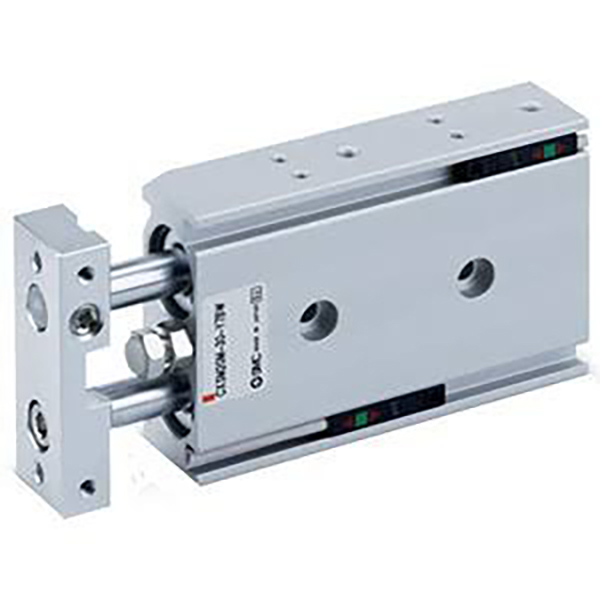

एसओएलएच सीएक्सएसजे क्लासिक सीएक्सएस ट्विन सिलेंडर का एक उन्नत अल्ट्रा-कॉम्पैक्ट पुनरावृत्ति है, जो मूल एसएमसी सीएक्सएस श्रृंखला के साथ विनिमेय है। एकीकृत दोहरे पिस्टन और दोहरी गाइड छड़ों के साथ निर्मित, यह ±0.1° की स्थिर एंटी-रोटेशन सटीकता के साथ समान बोर आकार पर दोगुना जोर देता है। इसके समग्र आयामों को हल्के वजन के साथ 10% ~ 20% तक छोटा और संकुचित किया गया है, बेहद संकीर्ण आंतरिक उपकरण लेआउट के लिए तैयार किया गया है। चार उप-मॉडल उपलब्ध हैं: स्लाइड बियरिंग के साथ सीएक्सएसजेएम में कम गति की सामान्य स्थिति के लिए उत्कृष्ट पहनने के प्रतिरोध और धूल-प्रूफ प्रदर्शन की सुविधा है; सीएक्सएसजेएल बॉल बेयरिंग प्रकार उच्च आवृत्ति उच्च गति पिक-एंड-प्लेस के लिए 800 मिमी/सेकेंड की अधिकतम गति के साथ अल्ट्रा-लो घर्षण और चिकनी गति का दावा करता है; CXSJWM/CXSJWL डबल थ्रू रॉड डिज़ाइन द्विपक्षीय सिंक्रोनस लिफ्टिंग और सेंटरिंग पोजिशनिंग के लिए दोनों सिरों पर वर्कपीस इंस्टॉलेशन को सक्षम बनाता है। φ6 और φ10 बोर अक्षीय और साइड पोर्टिंग दोनों का समर्थन करते हैं जबकि अन्य आकार केवल साइड पाइपिंग को अपनाते हैं। प्रतिवर्ती चुंबकीय स्विच ब्रैकेट 4-दिशा हस्तक्षेप-मुक्त असेंबली और सममित बाएं-दाएं इंस्टॉलेशन का समर्थन करता है। डुअल-एंड रबर बफ़र्स मानक के रूप में आते हैं; प्रत्यय Z स्थिति सेंसर के लिए अंतर्निर्मित चुंबकीय रिंगों के लिए है, और गैर-चुंबकीय संस्करण विरोधी चुंबकीय-हस्तक्षेप परिदृश्यों के लिए उपलब्ध हैं। वैकल्पिक एक्सटेंशन लॉक पी और रिट्रैक्शन लॉक आर एक्चुएटर को निर्दिष्ट स्थानों पर स्थिर रूप से पकड़ सकते हैं। इसका व्यापक रूप से 3सी और सामान्य उत्पादन लाइनों के लिए कॉम्पैक्ट ऑटोमेशन उपकरण के भीतर हल्के भार के तहत पिक-एंड-प्लेस, लाइट प्रेसिंग और सटीक सीमित स्थिति के लिए उपयोग किया जाता है।

एसओएलएच सीएक्सएस उच्च कठोरता वाला पतला ट्विन रॉड सिलेंडर मूल एसएमसी सीएक्सएस श्रृंखला के साथ पूरी तरह से विनिमेय है। समकालिक सक्रियण के लिए एकीकृत समाक्षीय दोहरे पिस्टन और दोहरी गाइड छड़ों के साथ निर्मित, यह ±0.1° की स्थिर एंटी-रोटेशन सटीकता के साथ समान बोर आकार के एकल-पिस्टन सिलेंडरों की तुलना में लगभग दोगुना जोर देता है। इसकी एकीकृत मार्गदर्शक संरचना बाहरी सहायक गाइडों के बिना पार्श्व और विलक्षण भार के लिए मजबूत प्रतिरोध प्रदान करती है। चार मुख्य उप-मॉडल उपलब्ध हैं: मेटल स्लाइड बियरिंग के साथ सीएक्सएसएम उत्कृष्ट पहनने के प्रतिरोध, डस्टप्रूफ प्रदर्शन और कम गति की स्थिति, दबाव और धूल भरे वातावरण के लिए बेहतर साइड लोड क्षमता का दावा करता है; सीएक्सएसएल बॉल बेयरिंग प्रकार में उच्च-आवृत्ति हाई-स्पीड पिक-एंड-प्लेस के लिए 400 मिमी/सेकेंड तक की अधिकतम गति के साथ अल्ट्रा-लो घर्षण और चिकनी गति की सुविधा है; CXSWM/CXSWL डबल थ्रू रॉड संस्करण द्विपक्षीय सिंक्रोनस लिफ्टिंग और सेंटरिंग ट्रांसफर के लिए दोनों रॉड सिरों पर फिक्स्चर इंस्टॉलेशन की अनुमति देते हैं। डुअल-एंड रबर बफ़र्स मानक हैं; हिंसक उच्च गति प्रभाव को अवशोषित करने के लिए φ20/25/32 बड़े बोर के लिए AZ एयर बफर वैकल्पिक है। प्रत्यय Z, D-M9B, D-A93 और अन्य स्थिति सेंसर की सीधी स्थापना के लिए अंतर्निहित चुंबकीय रिंगों को दर्शाता है; चुंबकीय-संवेदनशील कार्य स्थितियों के लिए गैर-चुंबकीय वेरिएंट उपलब्ध हैं। वैकल्पिक एक्सटेंशन लॉक पी और रिट्रेक्शन लॉक आर पिस्टन को निर्दिष्ट स्थान पर लॉक कर सकते हैं। थ्री-साइड माउंटिंग (नीचे, ऊपर, साइड) विविध कॉम्पैक्ट मैकेनिकल लेआउट का समर्थन करता है, जो 3सी इलेक्ट्रॉनिक्स और सामान्य स्वचालन उत्पादन लाइनों के लिए सटीक पिकिंग, सामग्री स्थानांतरण, पोजिशनिंग और लाइट प्रेसिंग प्रक्रियाओं में व्यापक रूप से तैनात है।

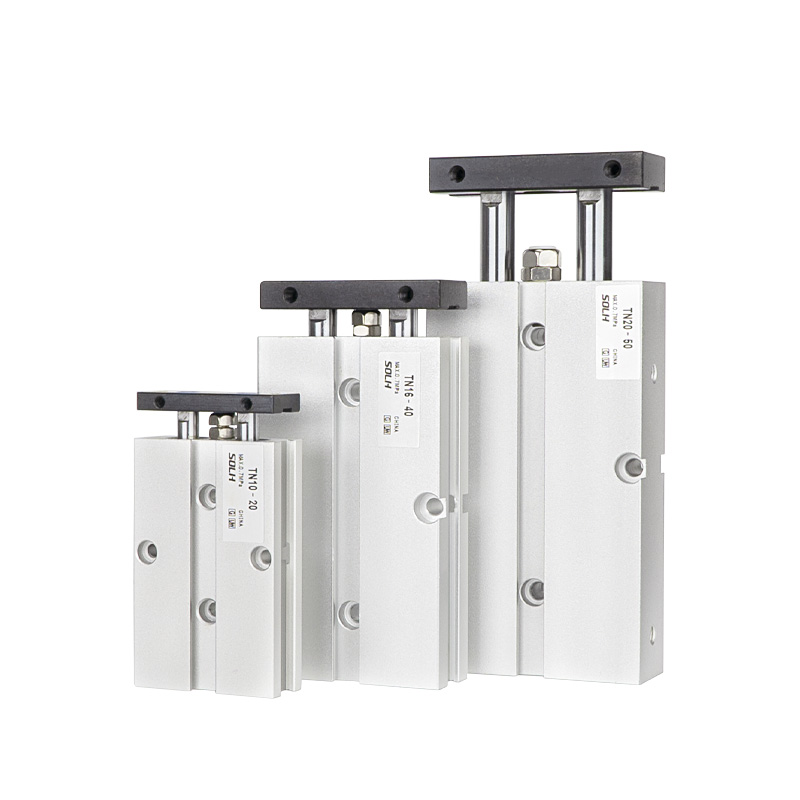

एसओएलएच टीएन लागत प्रभावी ट्विन शाफ्ट सिलेंडर कॉम्पैक्ट लेआउट और उत्कृष्ट लागत प्रदर्शन के लिए स्लाइड बेयरिंग मार्गदर्शन के साथ सिंगल-पिस्टन डुअल गाइड शाफ्ट संरचना को अपनाता है। यह बिल्ट-इन मैग्नेटिक रिंग्स और स्ट्रोक फाइन ट्यूनिंग के लिए एडजस्टेबल फ्रंट रबर बफर के साथ फैक्ट्री से सुसज्जित है, जो ±0.2° की एंटी-रोटेशन सटीकता प्रदान करता है। सिंक्रोनाइज़्ड दोहरे शाफ्ट हल्के पार्श्व विलक्षण भार को सहन करने के लिए मरोड़ और स्विंग को रोकते हैं। तीन-दिशा माउंटिंग (ऊपर, नीचे, साइड) उपलब्ध है, और साइड खांचे अतिरिक्त ब्रैकेट के बिना चुंबकीय स्विच की सीधी स्थापना का समर्थन करते हैं। दो प्रकार की आपूर्ति की जाती है: मानक सिंगल-एंड रॉड टीएन और डबल थ्रू रॉड टीएनडब्ल्यू, टीएनडब्ल्यू के साथ दोनों रॉड सिरों पर द्विदिशात्मक सिंक्रोनस सेंटरिंग गति के लिए फिक्स्चर असेंबली की अनुमति मिलती है। टीआर श्रृंखला की तुलना में, टीएन में φ6 बोर विकल्प के बिना छोटे आयाम और कम लागत है; सीएक्सएस/सीएक्सएसजे डुअल-पिस्टन ट्विन सिलेंडर की तुलना में, टीएन स्पष्ट लागत लाभ के साथ कम सटीकता और भार क्षमता के साथ सिंगल थ्रस्ट आउटपुट करता है। इसका कामकाजी दबाव 0.15 से 1.0 एमपीए तक होता है और परिवेश तापमान अनुकूलन क्षमता -20℃~70℃ तक होती है। मध्यम परिशुद्धता आवश्यकताओं और लागत नियंत्रण मांगों के साथ सामान्य स्वचालन स्टेशनों के लिए हल्के-लोड स्थिति, सरल दबाव, वर्कपीस स्टॉपिंग और कम दूरी के स्थानांतरण के लिए इसका व्यापक रूप से उपयोग किया जाता है। एस-प्रकार की चुंबकीय रिंग पूरी श्रृंखला के लिए मानक है और इसे हटाया नहीं जा सकता; विदेशी परियोजनाओं के लिए डिफ़ॉल्ट आरसी थ्रेड को जी थ्रेड या एनपीटी थ्रेड में अनुकूलित किया जा सकता है।

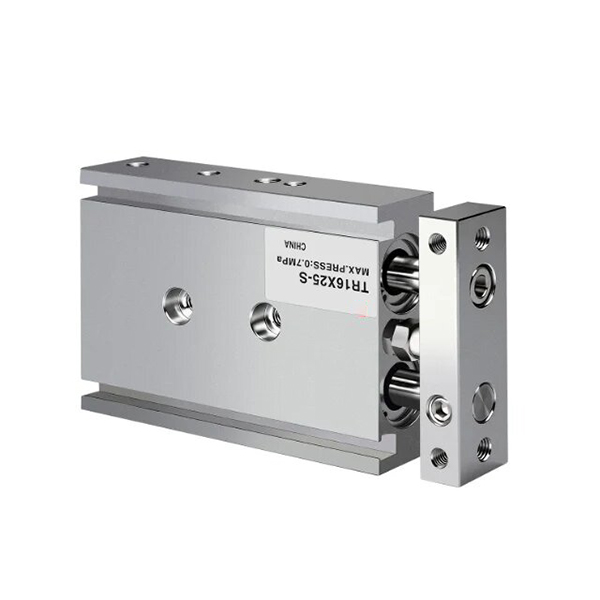

SOLH TR ट्विन शाफ्ट सिलेंडर JIS औद्योगिक मानकों के अनुसार निर्मित होता है। यह एकल-पिस्टन दोहरी गाइड शाफ्ट संरचना को अपनाता है जो विस्तारित स्लाइड बेयरिंग झाड़ियों से मेल खाता है, जिसमें उच्च संरचनात्मक कठोरता, उत्कृष्ट मरोड़ प्रतिरोध और लागत प्रभावी टीएन ट्विन शाफ्ट सिलेंडरों से बेहतर मजबूत विरोधी विक्षेपण क्षमता होती है। बोर का आकार पूरी तरह से φ6 से 32 मिमी तक होता है, जिसमें मानक सिंगल-रॉड टीआर, डबल थ्रू रॉड टीआरडब्ल्यू और हल्के कॉम्पैक्ट टीआरजे वेरिएंट शामिल हैं। एंटी-रोटेशन सटीकता ≥16 मिमी बोर के लिए ±0.1° और φ6/φ10 छोटे बोर के लिए ±0.2° तक पहुंच जाती है; लंबे स्ट्रोक पर स्थिर संचालन की गारंटी के लिए दोहरे शाफ्ट स्विंगिंग विचलन को प्रतिबंधित करते हैं। एक समायोज्य फ्रंट रबर कुशन पैड स्ट्रोक ट्रिमिंग, प्रभाव अवशोषण और शोर में कमी के लिए निश्चित रियर बफर के साथ सहयोग करता है। तीन-तरफ़ा माउंटिंग (ऊपर, नीचे, साइड) और वैकल्पिक डुअल-साइड पोर्टिंग उपलब्ध हैं; साइड ग्रूव्स अतिरिक्त ब्रैकेट के बिना चुंबकीय स्विच की सीधी असेंबली की अनुमति देते हैं। अंतर्निर्मित चुंबकीय छल्ले चिह्नित प्रत्यय एस मानक हैं, जबकि गैर-चुंबकीय अनुकूलित संस्करण चुंबकीय हस्तक्षेप संवेदनशील अवसरों के लिए पेश किए जाते हैं। ऑपरेटिंग दबाव -20℃ से 70℃ तक कार्यशील तापमान के साथ 0.15~1.0 एमपीए होता है। विदेशी इंजीनियरिंग परियोजनाओं के लिए मानक आरसी थ्रेड को जी थ्रेड या एनपीटी थ्रेड में परिवर्तित किया जा सकता है। सीएक्सएस ट्विन सिलेंडरों से अलग: टीआर लंबे-स्ट्रोक अनुप्रयोगों में प्रमुख यांत्रिक कठोरता और स्थिर साइड-लोड प्रतिरोध के साथ एकल जोर आउटपुट करता है; सीएक्सएस में डबल थ्रस्ट, कम घर्षण और उच्च-आवृत्ति शॉर्ट-स्ट्रोक पिक-एंड-प्लेस के लिए उपयुक्त चिकनी उच्च गति पारस्परिकता के लिए दोहरी पिस्टन की सुविधा है। मध्यम-हल्के भार के तहत विश्वसनीय मार्गदर्शन की आवश्यकता वाले सटीक पोजिशनिंग, वर्कपीस प्रेसिंग, लंबी दूरी की स्टॉपिंग और ट्रांसफर और सामान्य स्वचालन स्टेशनों में व्यापक रूप से लागू किया जाता है।

एसओएलएच एमके (आमतौर पर एमकेबी नाम दिया गया) एक संयुक्त वायवीय सिलेंडर है जो 90 डिग्री रोटेशन और रैखिक नीचे की ओर क्लैंपिंग को एकीकृत करता है, जो मुख्यधारा एमकेबी श्रृंखला के साथ विनिमेय है। बोर आकार कवर φ12~φ63 और क्लैंपिंग स्ट्रोक 5 मिमी से 50 मिमी तक होते हैं। अधिक कॉम्पैक्ट लेआउट के लिए पारंपरिक MK2 मॉडल की तुलना में इसकी कुल लंबाई 3 ~ 10 मिमी कम हो गई है। उच्च-जड़ता वर्कपीस की उच्च गति क्लैम्पिंग से निपटने के लिए स्वीकार्य जड़त्व टोक़ को तीन गुना उन्नत किया जाता है, और विश्वसनीय भारी-लोड होल्डिंग के लिए φ63 बोर की अधिकतम क्लैंपिंग बल 0.5 एमपीए के तहत 12.4 केएन तक पहुंच जाती है। कार्य चक्र: ऊपर की ओर पीछे हटें → 90° बाएँ/दाएँ घुमाएँ → क्लैम्पिंग के लिए विस्तार करें; रिलीज़ विपरीत अनुक्रम का अनुसरण करती है। सहनशीलता ±5° के साथ निश्चित 90° रोटेशन कोण स्थिर दोहराव स्थिति सुनिश्चित करता है। केवल 2-साइड सेंसर माउंटिंग वाले φ20 और φ25 बोर को छोड़कर, अन्य आकार बिना किसी हस्तक्षेप के साफ वायरिंग के लिए 4-दिशा चुंबकीय स्विच स्थापना का समर्थन करते हैं। छेद और डबल-एंड थ्रेडेड छेद के माध्यम से सीधे बढ़ते और निकला हुआ किनारा स्थापना सक्षम करें। डबल-साइड रबर बफ़र्स प्रभाव, कंपन और शोर को कम करते हैं; तेल-मुक्त डिज़ाइन स्वच्छ और धूल-मुक्त कार्य वातावरण को संतुष्ट करता है। अंतर्निर्मित चुंबकीय रिंग क्लैंप/रिलीज़ स्थिति की निगरानी के लिए स्थिति सेंसर के साथ काम करते हैं; दक्षिणावर्त RZ और वामावर्त LZ रोटेशन दिशाएँ वैकल्पिक हैं। यह व्यापक रूप से मशीन टूल फिक्स्चर, वेल्डिंग पोजिशनिंग, स्टैम्पिंग फिक्सिंग, सटीक 3 सी घटकों, सेमीकंडक्टर ट्रे क्लैंपिंग और फिक्स्चर फ़्लिपिंग लिमिटिंग में लागू होता है। यह यांत्रिक डिज़ाइन को सरल बनाता है और घूर्णन और क्लैंपिंग कार्यों को एकीकृत करके स्थापना स्थान बचाता है। क्लैंपिंग बल के साथ बोर आकार का चयन करें ≥ वास्तविक भार × 1.5 सुरक्षा कारक और यांत्रिक टकराव से बचने के लिए 3~5 मिमी स्ट्रोक मार्जिन आरक्षित करें।

SOLH ACK कोण सिलेंडर मानक 90° रोटेशन / वैकल्पिक 180° टर्निंग प्लस रैखिक नीचे की ओर क्लैंपिंग के एकीकृत यौगिक गति को एकीकृत करता है, जिसमें बोर आकार φ25 से φ63 तक होता है। इसमें मुख्य डिजाइन के रूप में एक तीन-गाइड-नाली सहायक संरचना है, जो बेहतर संरचनात्मक कठोरता और विलक्षण भार के लिए मजबूत प्रतिरोध लाती है, जो सामान्य रोटरी क्लैंप सिलेंडरों की तुलना में ±1.5° की उच्च कोणीय स्थिति सटीकता प्राप्त करती है। दो संरचनात्मक प्रकार उपलब्ध हैं: संकीर्ण वर्कपीस के लिए सिंगल प्रेशर प्लेट के साथ ACK और चौड़े वर्कपीस के लिए ACKD डबल प्रेशर प्लेट; साइट पर लेआउट से मेल खाने के लिए वामावर्त बाएँ घुमाव (L) और दक्षिणावर्त दाएँ घुमाव (R) का चयन किया जा सकता है। कार्य चक्र: पिस्टन रॉड पीछे हटती है और ऊपर उठती है → वर्कपीस के हस्तक्षेप से बचने के लिए घूमती है → क्लैंपिंग के लिए नीचे की ओर फैलती है; रीसेट करने के लिए रिलीज़ उल्टे क्रम में चलता है। पिस्टन रॉड हीट-ट्रीटेड मिश्र धातु इस्पात से बना है, सिलेंडर ट्यूब कठोर एनोडाइजिंग से गुजरती है, जो उत्कृष्ट पहनने के प्रतिरोध, संक्षारण प्रतिरोध, कम वायु रिसाव और लंबी सेवा जीवन का एहसास करने के लिए आयातित उच्च-प्रदर्शन सीलिंग रिंगों से मेल खाती है। छेद के माध्यम से चार नीचे सीधे स्थापना और निकला हुआ किनारा बढ़ते का समर्थन करते हैं; अंतर्निर्मित सेंसर खांचे क्लैंप और रिलीज स्थिति की निगरानी के लिए चुंबकीय स्विच असेंबली की सुविधा प्रदान करते हैं। प्रत्येक बोर निश्चित मानक क्लैंपिंग स्ट्रोक से सुसज्जित है; φ63 का अधिकतम क्लैंपिंग बल 0.5 एमपीए ऑपरेटिंग दबाव के तहत 1050 एन तक पहुंचता है। काम करने का दबाव -20℃ से 80℃ तक व्यापक तापमान अनुकूलनशीलता के साथ 0.15~1.0 एमपीए तक होता है। इसे मशीन टूल टूलिंग, वेल्डिंग पोजिशनिंग, स्टैम्पिंग प्रक्रियाओं के लिए एंटी-शिफ्टिंग फिक्सिंग, इलेक्ट्रॉनिक ट्रे की फिक्स्चर क्लैंपिंग और टर्नओवर मैकेनिज्म के लिए पोजिशनिंग में बड़े पैमाने पर अपनाया जाता है। यह यांत्रिक लेआउट को सरल बनाने और इंस्टॉलेशन स्थान बचाने के लिए अलग-अलग रोटरी और क्लैंपिंग सिलेंडरों को प्रतिस्थापित करता है। सैद्धांतिक क्लैम्पिंग बल ≥ वास्तविक भार × 1.5 सुरक्षा कारक के साथ उचित बोर आकार का चयन करें, और यांत्रिक टकराव के खिलाफ 3 ~ 5 मिमी स्ट्रोक मार्जिन आरक्षित करें।
