ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

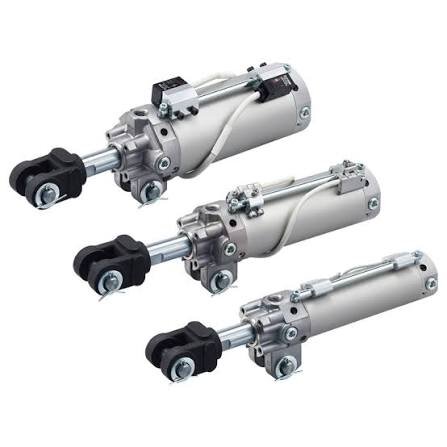

SOLH CKG1/CKP1 श्रृंखला रॉड-माउंटेड हेवी-ड्यूटी क्लैंपिंग सिलेंडर हैं जो विशेष रूप से वेल्डिंग और मजबूत चुंबकीय हस्तक्षेप वातावरण के लिए डिज़ाइन किए गए हैं। 50 मिमी से 200 मिमी तक के मानक स्ट्रोक के साथ बोर आकार φ40/50/63 मिमी में उपलब्ध, यह श्रृंखला 3-दिशा माउंटिंग का समर्थन करने वाले मूल एंटी-मजबूत चुंबकीय क्षेत्र चुंबकीय स्विच से सुसज्जित है। कॉम्पैक्ट हल्के ढांचे, तीव्र चुंबकीय हस्तक्षेप के तहत स्थिर संचालन, भारी क्लैंपिंग बल और समायोज्य गति गति की विशेषता के साथ, यह आर्क वेल्डिंग/स्पॉट वेल्डिंग फिक्स्चर, मशीन टूल फिक्सिंग और स्वचालित हेवी-लोड क्लैंपिंग स्टेशनों पर पूरी तरह से लागू होता है। श्रृंखला को दो मॉडलों में विभाजित किया गया है: CKG1 मानक अंतर्निर्मित चुंबकीय रिंगों के साथ और CKP1 विभिन्न एंटी-मैग्नेटिक आवश्यकताओं के लिए उच्च-शक्ति अंतर्निर्मित चुंबकीय रिंगों के साथ।
1.1 श्रृंखला कार्यात्मक प्रभाग
• सीकेजी1 (मानक चुंबकीय रिंग): D-P3DWA / D-P4DW एंटी-मैग्नेटिक स्विच से मेल खाता है। सामान्य मजबूत चुंबकीय वातावरण और आर्क वेल्डिंग स्प्लैश-प्रूफ परिदृश्यों के लिए उपयुक्त। वैकल्पिक स्प्लैश-प्रूफ कोड: -XC88 / -XC89 / -XC91, पारंपरिक वेल्डिंग स्टेशनों के लिए लागत प्रभावी और स्थिर हस्तक्षेप-विरोधी प्रदर्शन प्रदान करते हैं।
• सीकेपी1 (हाई-पावर मैग्नेटिक रिंग): उन्नत अंतर्निर्मित मजबूत चुंबकीय रिंगों से सुसज्जित और D-P79WSE / D-P74L / Z उच्च-ग्रेड एंटी-मैग्नेटिक स्विच के साथ संगत। यह मजबूत एंटी-मैग्नेटिक हस्तक्षेप क्षमता और अधिक स्थिर सिग्नल इंडक्शन प्रदान करता है, जो उच्च-चुंबकीय-क्षेत्र और उच्च-आवृत्ति वेल्डिंग कार्य स्थितियों के लिए आदर्श है।
1.2 अद्वितीय रॉड-माउंटेड संरचना
चुंबकीय स्विच माउंटिंग रॉड को पिस्टन रॉड की तरफ एकीकृत रूप से डिज़ाइन किया गया है, जो 3-दिशा इंस्टॉलेशन (ऊपर / बाएं / दाएं) का समर्थन करता है। एम्बेडेड लेआउट फिक्सचर हस्तक्षेप और यांत्रिक टकराव से बचाता है, कॉम्पैक्ट वेल्डिंग फिक्सचर लेआउट में लचीली वायरिंग और स्थिर सिग्नल का पता लगाना सुनिश्चित करता है।
1.3 कॉम्पैक्ट अपग्रेड और विनिमेय डिज़ाइन
अनुकूलित सिलेंडर बॉडी संरचना CKP1-40 मॉडल के लिए कुल लंबाई को 7 मिमी कम कर देती है, जिससे कुल वजन में 7% की कमी आती है। φ63-150mm मॉडल का वजन केवल 1.82 किलोग्राम है। पारंपरिक पुराने-प्रकार सीके1 श्रृंखला के साथ पूरी तरह से विनिमेय स्थापना आयाम, फिक्स्चर संरचनाओं को संशोधित किए बिना सीधे प्रतिस्थापन और उन्नयन का एहसास।
1.4 हेवी-ड्यूटी और टिकाऊ प्रदर्शन
स्थिर क्लैम्पिंग और रिलीजिंग गति के लिए मानक डबल-एंड एयर बफर के साथ डबल-एक्टिंग द्विदिशीय नियंत्रणीय संरचना को अपनाता है। पिस्टन रॉड हार्ड क्रोम प्लेटिंग उपचार से गुजरती है, और सिलेंडर बॉडी उत्कृष्ट पहनने के प्रतिरोध और प्रभाव प्रतिरोध को महसूस करते हुए, हार्ड एनोडाइजिंग प्रक्रिया को अपनाती है। तेल-मुक्त डिज़ाइन कम रखरखाव के साथ स्वच्छ वातावरण और कठोर वेल्डिंग कार्य स्थितियों के अनुकूल है।
1. विशिष्ट मॉडल उदाहरण: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE
|
कोड खंड |
परिभाषा |
|
सीकेजी1/सीकेपी1 |
श्रृंखला कोड: CKG1 = मानक चुंबकीय वलय; CKP1 = उच्च-शक्ति संवर्धित चुंबकीय वलय |
|
ए/बी/सी |
आंखों की चौड़ाई: A=16.5mm (मानक); बी=19.5मिमी (हैवी-ड्यूटी); सी=12.5मिमी (संकीर्ण स्थान) |
|
40 / 50 / 63 |
बोर का आकार: φ40 / φ50 / φ63 मिमी |
|
50 / 75 / 100... |
मानक स्ट्रोक: 50/75/100/125/150/200 मिमी |
|
Z |
रॉड-माउंटेड प्रकार (एकीकृत स्विच माउंटिंग रॉड संरचना) |
|
P4DWL/P79WSE |
एंटी-मजबूत चुंबकीय स्विच मॉडल: CKG1 P3/P4 श्रृंखला से मेल खाता है; CKP1 P79/P74 श्रृंखला से मेल खाता है |
2. मानक आदेश उदाहरण
• सीकेजी1 मानक चुंबकीय विन्यास: CKG1A63-50YZ-P4DWL (मानक चुंबकीय रिंग, 16.5 मिमी आंख की चौड़ाई, φ63 बोर, 50 मिमी स्ट्रोक, रॉड-माउंटेड, P4DWL एंटी-मैग्नेटिक स्विच के साथ)
• सीकेपी1 उच्च-शक्ति चुंबकीय विन्यास: CKP1B40-75Z-P79WSE (हाई-पावर मैग्नेटिक रिंग, 19.5 मिमी हैवी-ड्यूटी आई चौड़ाई, φ40 बोर, 75 मिमी स्ट्रोक, रॉड-माउंटेड, P79WSE हाई-ग्रेड एंटी-मैग्नेटिक स्विच के साथ)
3.1 बुनियादी विशिष्टताएँ
• ऑपरेशन मोड: डबल-एक्टिंग (द्विदिशात्मक नियंत्रणीय क्लैम्पिंग/रिलीज़िंग)
• कार्य दबाव सीमा: 0.05~1.0एमपीए; सबूत दबाव: 1.5MPa
• परिवेश का तापमान: -10℃~60℃ (चुंबकीय स्विच के साथ); -10℃~70℃ (स्विच के बिना)
• पिस्टन संचालन गति: 50~300मिमी/सेकेंड (थ्रेड स्पीड रेगुलेशन, गैर-उभरा हुआ सिलेंडर बॉडी)
• बफ़र मोड: मानक डबल-एंड एयर बफर; वैकल्पिक उन्नत डबल-एंड एयर बफर (-X1515)
• स्नेहन मोड: तेल मुक्त संचालन
• चुंबकीय स्विच सुविधा: पेशेवर एंटी-मजबूत चुंबकीय क्षेत्र डिजाइन, विशेष 3-दिशा रॉड-माउंटेड इंस्टॉलेशन
3.2 सैद्धांतिक क्लैम्पिंग बल (इकाई: kN @0.5MPa)
|
बोर का आकार (मिमी) |
φ40 |
φ50 |
φ63 |
|
क्लैंपिंग फोर्स (केएन) |
5.03 |
7.85 |
12.32 |
3.3 उत्पाद वजन (इकाई: किग्रा @100 मिमी स्ट्रोक)
|
बोर का आकार (मिमी) |
φ40 |
φ50 |
φ63 |
|
सीकेजी1 वजन (किग्रा) |
1.25 |
1.68 |
2.15 |
|
सीकेपी1 वजन (किग्रा) |
1.28 |
1.72 |
2.20 |
|
शृंखला |
मिलान स्विच मॉडल |
विरोधी चुंबकीय क्षमता |
अनुप्रयोग परिदृश्य |
|
सीकेजी1 |
D-P3DWA / D-P4DW |
एसी मजबूत चुंबकीय क्षेत्र प्रतिरोध |
साधारण वेल्डिंग स्टेशन, विद्युत चुम्बकीय उपकरण के पास |
|
सीकेपी1 |
डी-पी79डब्ल्यूएसई/डी-पी74एल/जेड |
एसी/डीसी मजबूत चुंबकीय क्षेत्र प्रतिरोध (उन्नत) |
उच्च-आवृत्ति आर्क वेल्डिंग, स्पॉट वेल्डिंग, उच्च-वर्तमान उपकरण क्षेत्र |
स्थापना एवं पर्यावरणीय लाभ: एकीकृत स्विच रॉड संरचना मनमाने ढंग से 3-दिशा स्थापना का समर्थन करती है, प्रभावी ढंग से वेल्डिंग स्लैग संचय और स्थिरता यांत्रिक हस्तक्षेप से बचती है। मिलान किए गए स्विच पेशेवर स्प्लैश-प्रूफ और डस्ट-प्रूफ डिज़ाइन को अपनाते हैं, जो स्थिर और विश्वसनीय सिग्नल आउटपुट के साथ कठोर और जटिल वेल्डिंग कार्य वातावरण को पूरी तरह से अनुकूलित करते हैं।
• वेल्डिंग फिक्सचर स्टेशन: आर्क वेल्डिंग और स्पॉट वेल्डिंग वर्कपीस क्लैम्पिंग, स्प्लैश-प्रूफ पोजिशनिंग और वेल्डिंग टूलींग फिक्सिंग के लिए विशेष। पेशेवर एंटी-मैग्नेटिक और एंटी-स्पलैश डिज़ाइन वेल्डिंग मजबूत चुंबकीय वातावरण में सिग्नल बहाव और विफलता की समस्याओं को हल करता है।
• मशीन टूल एवं मशीनिंग केंद्र: भारी-भरकम वर्कपीस फिक्सिंग, मोल्ड क्लैम्पिंग और शॉर्ट-स्ट्रोक सटीक स्थिति पर लागू। उच्च क्लैंपिंग बल और उत्कृष्ट विरोधी विक्षेपण क्षमता स्थिर प्रसंस्करण सहनशीलता सुनिश्चित करती है।
• स्वचालित हेवी-ड्यूटी स्टेशन: भारी पैलेट क्लैंपिंग, ट्रांसफर लिमिटिंग और फ्लिपिंग मैकेनिज्म पोजिशनिंग के लिए उपयुक्त। यह मजबूत पर्यावरणीय हस्तक्षेप प्रतिरोध के साथ सुसंगत और स्थिर चक्रीय कार्रवाई प्रदान करता है।
• मजबूत चुंबकीय क्षेत्र कार्य क्षेत्र: विद्युत चुम्बकों से मेल खाने वाले स्टेशनों, उच्च-आवृत्ति मोटरों के पास क्लैंपिंग और मजबूत चुंबकीय हस्तक्षेप क्षेत्रों में स्थिति के लिए बिल्कुल सही। समर्पित एंटी-मैग्नेटिक स्विच 100% विश्वसनीय स्थिति संकेतों की गारंटी देते हैं।
|
तुलना मद |
सीकेजी1 (मानक चुंबकीय रिंग) |
सीकेपी1 (हाई-पावर मैग्नेटिक रिंग) |
|
चुंबकीय वलय प्रकार |
अंतर्निहित मानक चुंबकीय अंगूठी |
अंतर्निर्मित उच्च-शक्ति संवर्धित चुंबकीय रिंग |
|
मिलान स्विच |
D-P3DWA / D-P4DW |
डी-पी79डब्ल्यूएसई/डी-पी74एल/जेड |
|
विरोधी चुंबकीय क्षमता |
एसी के मजबूत चुंबकीय हस्तक्षेप का विरोध करें |
एसी/डीसी मजबूत चुंबकीय हस्तक्षेप का विरोध करें (उच्च स्थिरता) |
|
लागू परिदृश्य |
साधारण आर्क वेल्डिंग, सामान्य मजबूत चुंबकीय वातावरण |
उच्च आवृत्ति वेल्डिंग, स्पॉट वेल्डिंग, अत्यधिक उच्च चुंबकीय क्षेत्र क्षेत्र |
|
लागत प्रदर्शन |
उच्च लागत प्रभावी, पारंपरिक कामकाजी परिस्थितियों के लिए उपयुक्त |
मध्य से उच्च अंत, कठोर परिस्थितियों के लिए मजबूत विरोधी हस्तक्षेप |
1. बोर आकार चयन: वास्तविक क्लैंपिंग लोड के आधार पर बोर आकार का चयन करें। नियम का पालन करें: सैद्धांतिक क्लैंपिंग बल ≥ वास्तविक भार × 1.5 सुरक्षा कारक। हल्के भार के लिए φ40, मध्यम भार के लिए φ50, भारी भार वाली कार्य स्थितियों के लिए φ63।
2. स्ट्रोक चयन: मानक स्ट्रोक 50 मिमी से 200 मिमी तक होता है। क्लैंपिंग कार्रवाई के दौरान यांत्रिक हस्तक्षेप को रोकने के लिए वर्कपीस की ऊंचाई के अनुसार 5 ~ 10 मिमी अतिरिक्त स्ट्रोक मार्जिन आरक्षित करें।
3. कॉन्फ़िगरेशन मिलान
￮ चुंबकीय अंगूठी और स्विच: सामान्य वेल्डिंग वातावरण के लिए CKG1 + P4DW चुनें; उच्च-आवृत्ति और उच्च-हस्तक्षेप वेल्डिंग स्टेशनों के लिए CKP1 + P79WSE चुनें।
￮ नेत्र चौड़ाई विशिष्टता: संकीर्ण स्थापना स्थान के लिए सी=12.5 मिमी; मानक सामान्य उपयोग के लिए ए=16.5 मिमी; भारी-भार क्लैम्पिंग परिदृश्यों के लिए बी=19.5 मिमी।
SOLH CKG1/CKP1 श्रृंखला रॉड-माउंटेड हेवी-ड्यूटी क्लैंप सिलेंडर वेल्डिंग उद्योगों के लिए पेशेवर एंटी-मैग्नेटिक वायवीय समाधान हैं, जिसमें 3-दिशा स्विच इंस्टॉलेशन, ऑयल-फ्री ऑपरेशन, मानक एयर बफर और विनिमेय इंस्टॉलेशन आकार शामिल हैं। CKG1 लागत प्रभावी एंटी-एसी चुंबकीय प्रदर्शन प्रदान करता है, जबकि उन्नत CKP1 बेहतर एसी/डीसी विरोधी हस्तक्षेप क्षमता प्रदान करता है, जो जटिल मजबूत चुंबकीय और वेल्डिंग वातावरण में स्थिर भारी क्लैंपिंग के लिए आदर्श है।
