RS2H सीरीज हैवी-ड्यूटी स्टॉपर सिलेंडर | एडजस्टेबल हाइड्रोलिक बफर लीवर स्टॉप सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

1. उत्पाद अवलोकन और मुख्य संरचनात्मक लाभ

     SOLH RS2H श्रृंखला एक नई पीढ़ी का हेवी-ड्यूटी लीवर-प्रकार स्टॉपर सिलेंडर है, जिसे पेशेवर रूप से हेवी-लोड कन्वेयर लाइन पोजिशनिंग और लिमिटिंग के लिए डिज़ाइन किया गया है। बड़े बोर आकार φ50/63/80 मिमी में उपलब्ध, इसमें अल्ट्रा-हाई स्टॉपिंग फोर्स, एडजस्टेबल हाइड्रोलिक बफर, हल्के कॉम्पैक्ट संरचना और बेहतर प्रभाव प्रतिरोध शामिल हैं। विशेष रूप से 50-500 किलोग्राम भारी पैलेट और टूलींग प्लेटों के लिए लागू, यह हेवी-ड्यूटी स्वचालित कन्वेयर लाइनों के लिए मुख्य स्टॉपिंग घटक के रूप में कार्य करता है, जो व्यापक रूप से वर्कपीस स्टॉपिंग, ट्रांसफर पोजिशनिंग और स्टेशन सीमित परिदृश्यों में उपयोग किया जाता है।

  1.1 उन्नत हेवी-ड्यूटी प्रदर्शन

     पारंपरिक RS1H श्रृंखला के उन्नत प्रतिस्थापन के रूप में, RS2H रोकने वाले बल में 30% से अधिक की वृद्धि प्राप्त करता है। एक संयुक्त लीवर बल प्रवर्धन और हाइड्रोलिक बफर संरचना को अपनाते हुए, यह पूरी तरह से उच्च-आवृत्ति प्रभाव भार का सामना करता है और 50 किलोग्राम से 500 किलोग्राम तक के भारी वर्कपीस को स्थिर रूप से सीमित करता है, भारी भार चक्रीय ऑपरेशन के तहत अपर्याप्त बल और पुराने मॉडलों की आसान विफलता की समस्याओं को हल करता है।

  1.2 संक्षिप्त एवं हल्का अनुकूलन

     RS1H श्रृंखला की तुलना में, φ63-30 स्ट्रोक मॉडल कुल वजन को 22% कम करता है और कुल लंबाई 9 मिमी कम करता है। अनुकूलित एकीकृत संरचना समग्र संरचनात्मक कठोरता में सुधार करते हुए, छोटे आकार, हल्के वजन और उच्च स्थिरता को साकार करते हुए स्थापना स्थान बचाती है।

  1.3 कोर एडजस्टेबल हाइड्रोलिक बफर

     मानक के रूप में अंतर्निहित समायोज्य हाइड्रोलिक बफर। उपयोगकर्ता अलग-अलग वजन और संवहन गति के वर्कपीस के अनुकूल होने के लिए घूर्णन समायोजन डिस्क के माध्यम से भिगोना प्रतिरोध को स्वतंत्र रूप से समायोजित कर सकते हैं। बफ़र M4 सेट स्क्रू को ढीला करके टूल-मुक्त त्वरित प्रतिस्थापन का समर्थन करता है, जिससे ऑन-साइट रखरखाव दक्षता में काफी सुधार होता है और डाउनटाइम कम होता है।

  1.4 उच्च-कठोरता लीवर और दोहरी रोलर डिजाइन

     उच्च शक्ति वाला लीवर एक उन्नत आंतरिक बफर संरचना से सुसज्जित है। दो रोलर सामग्री विकल्प उपलब्ध हैं: राल (एल) और कार्बन स्टील (एम), जिसमें पहनने के प्रतिरोध और एंटी-क्रैकिंग प्रदर्शन शामिल है। बढ़ा हुआ रोलर व्यास सुचारू रोलिंग संचालन और मजबूत एंटी-विक्षेपण क्षमता सुनिश्चित करता है, जो भारी भार रोकने के दौरान जाम और विलक्षण भार क्षति से प्रभावी ढंग से बचाता है।

 1.5 पूरी तरह से विनिमेय और विविध विन्यास

     इंस्टॉलेशन आयाम पारंपरिक आरएस1एच श्रृंखला के साथ पूरी तरह से विनिमेय हैं, जो फिक्स्चर फ्रेम को संशोधित किए बिना सीधे प्रतिस्थापन और अपग्रेड का समर्थन करते हैं। वैकल्पिक विस्तारित कार्यों में एंटी-रिबाउंड लॉकिंग मैकेनिज्म, मैनुअल रिलीज अनलॉक और लीवर डिटेक्शन स्विच शामिल हैं, जो जटिल भारी-लोड वाली कामकाजी परिस्थितियों की नियंत्रण आवश्यकताओं को पूरा करते हैं।

  1.6 तेल मुक्त एवं लंबी सेवा जीवन संरचना

     वैकल्पिक डबल-एक्टिंग, स्प्रिंग-लोडेड डबल-एक्टिंग और सिंगल-एक्टिंग मोड विविध परिचालन मांगों को कवर करते हैं। हार्ड क्रोम-प्लेटेड पिस्टन रॉड और हार्ड एनोडाइज्ड सिलेंडर बॉडी उत्कृष्ट पहनने के प्रतिरोध और प्रभाव प्रतिरोध प्रदान करती है। तेल-मुक्त ऑपरेशन डिज़ाइन कम रखरखाव लागत और लंबी सेवा जीवन के साथ स्वच्छ वातावरण और वेल्डिंग स्प्लैश-प्रूफ कार्य स्थितियों के अनुकूल है।

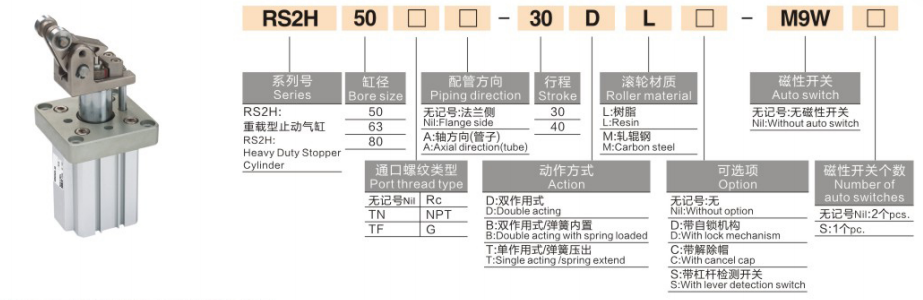

2. पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण

  1. विशिष्ट मॉडल उदाहरण: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. मानक आदेश उदाहरण

    • सामान्य हेवी-ड्यूटी मॉडल: RS2H63-30LD-M9BW (φ63 बोर, 30 मिमी स्ट्रोक, रेज़िन रोलर, डबल-एक्टिंग, M9BW चुंबकीय स्विच के साथ)

    • उच्च सुरक्षा लॉकिंग मॉडल: RS2H80-40TM-XC102 (φ80 बोर, 40 मिमी स्ट्रोक, कार्बन स्टील रोलर, सिंगल-एक्टिंग, एंटी-रिबाउंड लॉकिंग मैकेनिज्म के साथ)

3. सामान्य तकनीकी पैरामीटर (20℃, 0.5MPa मानक स्थिति)

  3.1 बुनियादी विशिष्टताएँ

     • ऑपरेशन मोड: डबल-एक्टिंग, स्प्रिंग-लोडेड डबल-एक्टिंग, स्प्रिंग एक्सटेंड सिंगल-एक्टिंग

     • कार्य दबाव सीमा: 0.05~1.0एमपीए; सबूत दबाव: 1.5MPa

     • परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)

     • बफर सिस्टम: मानक अंतर्निर्मित समायोज्य हाइड्रोलिक बफर + डुअल-एंड रबर बफर

     • स्नेहन मोड: तेल मुक्त संचालन

     • इंस्टॉलेशन तरीका: मानक फ़्लैंज माउंटिंग, 4-साइड चुंबकीय स्विच माउंटिंग उपलब्ध है

  3.2 मानक बोर एवं स्ट्रोक संयोजन

  3.3 सैद्धांतिक रोक बल (इकाई: kN @0.5MPa, लीवर आउटपुट)

  3.4 उत्पाद वजन तुलना (इकाई: किग्रा @ मानक स्ट्रोक)

4. कोर कॉन्फ़िगरेशन और चयन दिशानिर्देश

 4.1 रोलर सामग्री चयन

     • राल रोलर (एल): कम शोर और फूस की सतहों पर खरोंच-रोधी। हल्के/मध्यम भार (50-200 किग्रा) और उच्च गति संचालन (≤0.5 मी/सेकेंड) परिदृश्यों के लिए आदर्श, स्थिर ठहराव सुनिश्चित करते हुए वर्कपीस की सुरक्षा करना।

     • कार्बन स्टील रोलर (एम): अल्ट्रा-उच्च पहनने का प्रतिरोध और मजबूत प्रभाव प्रतिरोध। भारी भार (200-500 किग्रा), उच्च-आवृत्ति साइकिलिंग (≥1000 बार/दिन) और लंबी सेवा जीवन के साथ कठोर औद्योगिक कामकाजी परिस्थितियों के लिए उपयुक्त।

  4.2 ऑपरेशन मोड चयन

     • दोहरा अभिनय (डी): अधिकतम रोक बल के साथ द्विदिशीय नियंत्रणीय क्लैम्पिंग और रिलीजिंग। भारी-भार और उच्च-आवृत्ति स्टार्ट-स्टॉप कार्य स्थितियों के लिए अनुकूलित।

     • स्प्रिंग-लोडेड डबल-एक्टिंग (बी): बिजली गुल होने पर स्वचालित रिलीज, उपकरण और कर्मियों की सुरक्षा को प्राथमिकता देना। खतरनाक स्टेशनों और पावर-ऑफ सुरक्षा परिदृश्यों के लिए बिल्कुल सही।

     • एकल-अभिनय (टी): स्प्रिंग एक्सटेंड, एयर कम्प्रेशन रिट्रैक्ट मोड। ऊर्जा-बचत और लागत प्रभावी, हल्के-भार और कम-आवृत्ति रुकने वाले परिदृश्यों के लिए लागू।

  4.3 वैकल्पिक हेवी-ड्यूटी कार्यात्मक सहायक उपकरण

     • लॉकिंग तंत्र (-XC102): वर्कपीस रिबाउंड और विस्थापन को रोकने के लिए रुकने के बाद स्वचालित लॉकिंग, हाई-स्पीड लाइट-लोड और एंटी-शिफ्टिंग स्टेशनों के लिए उपयुक्त।

     • मैनुअल अनलॉक फ़ंक्शन: बिजली की विफलता या उपकरण की विफलता के दौरान लीवर को मैन्युअल रूप से जारी करें, जिससे साइट पर सुरक्षित और सुविधाजनक रखरखाव सुनिश्चित हो सके।

     • लीवर डिटेक्शन स्विच: लीवर एक्सटेंशन और रीसेट स्थिति का पता लगाता है, बुद्धिमान उत्पादन लाइनों के लिए पीएलसी लिंकेज नियंत्रण और स्वचालित इंटरलॉक ऑपरेशन का समर्थन करता है।

5. विशिष्ट अनुप्रयोग परिदृश्य

     • हेवी-ड्यूटी पैलेट कन्वेयर लाइनें: ऑटोमोटिव, घरेलू उपकरण और लॉजिस्टिक्स उद्योगों में 200-500 किलोग्राम भारी टूलींग प्लेटों को रोकने, स्थानांतरित करने और एंटी-शिफ्टिंग के लिए विशेषीकृत, स्थिर भारी-भार सीमित प्रदर्शन प्रदान करता है।

     • वेल्डिंग एवं मशीन उपकरण भारी स्टेशन: वेल्डिंग फिक्स्चर की हेवी-लोड क्लैम्पिंग, मशीन टूल लोडिंग/अनलोडिंग लिमिटिंग और हेवी मोल्ड पोजिशनिंग पर लागू। बफर संरचना मजबूत प्रभाव का प्रतिरोध करती है और वेल्डिंग स्लैग क्षरण को रोकती है।

     • स्वचालित भण्डारण एवं स्थानांतरण प्रणाली: स्टीरियोस्कोपिक वेयरहाउस पैलेट स्टॉपिंग, एजीवी डॉकिंग पोजिशनिंग और हेवी-ड्यूटी फ्लिपिंग मैकेनिज्म लिमिटिंग के लिए उपयोग किया जाता है, जिसमें स्थिर गति और विश्वसनीय सिग्नल फीडबैक होता है।

     • हाई-स्पीड हेवी-ड्यूटी कन्वेयर लाइनें: रोलर और बेल्ट कन्वेयर लाइनों पर उच्च गति (≤0.8m/s) भारी वर्कपीस को रोकने के लिए उपयुक्त। समायोज्य हाइड्रोलिक बफर सुचारू और शून्य-प्रभाव रोक प्रक्रिया सुनिश्चित करता है।

6. 3-चरणीय त्वरित चयन मार्गदर्शिका

     1. बोर आकार चयन: वर्कपीस के वजन और संवहन गति के अनुसार बोर का चयन करें। सुरक्षा मानक का पालन करें: सैद्धांतिक रोक बल ≥ वास्तविक भार × 2। 200 किग्रा से कम भार के लिए φ50, 200-350 किग्रा भार के लिए φ63, 350 किग्रा से अधिक भार के लिए φ80।

     2. रोलर सामग्री चयन: हल्के भार और उच्च गति परिदृश्यों के लिए रेज़िन रोलर (एल) चुनें; भारी-भार और उच्च-आवृत्ति साइकिलिंग परिदृश्यों के लिए कार्बन स्टील रोलर (एम) चुनें।

     3. कार्यात्मक विन्यास चयन: भारी भार और उच्च आवृत्ति वाली कार्य स्थितियों के लिए डबल-एक्टिंग (डी) + कार्बन स्टील रोलर का चयन करें; एंटी-रिबाउंड आवश्यकताओं के लिए लॉकिंग तंत्र (-XC102) जोड़ें; सुरक्षा-प्राथमिकता वाले स्टेशनों के लिए स्प्रिंग-लोडेड टाइप (बी) अपनाएं।

एक वाक्य सारांश

     SOLH RS2H श्रृंखला के उन्नत हेवी-ड्यूटी स्टॉपर सिलेंडर में 30% अधिक स्टॉपिंग फोर्स, हल्के कॉम्पैक्ट संरचना, समायोज्य हाइड्रोलिक बफर और दोहरे रोलर विकल्प हैं, जो 50-500 किलोग्राम हेवी-लोड स्वचालित कन्वेयर लाइनों के लिए उच्च-स्थिरता, विरोधी प्रभाव और रखरखाव-अनुकूल पेशेवर स्टॉपिंग समाधान प्रदान करते हैं।
