उच्च-वोल्टेज और मध्यम-वोल्टेज विद्युत प्रणालियों में, सुरक्षा केवल इन्सुलेशन और सुरक्षात्मक उपकरणों के माध्यम से प्राप्त नहीं की जाती है। विद्युत सुरक्षा का एक बड़ा हिस्सा विभिन्न घटकों के बीच यांत्रिक समन्वय पर निर्भर करता है, जो ऑपरेटरों को गलत स्विचिंग क्रियाएं करने से रोकता है।

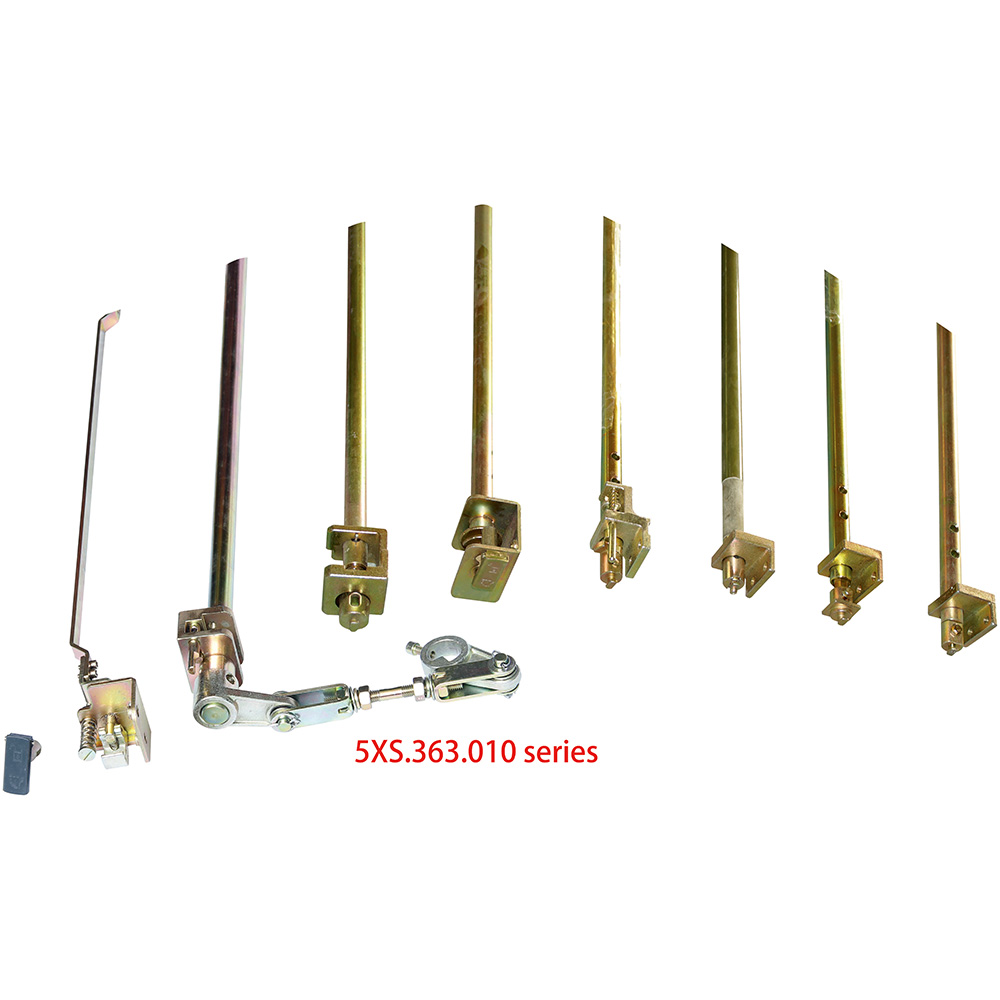

The ग्राउंड स्विच ऑपरेटिंग मैकेनिज्म इंटरलॉकिंग डिवाइसइन महत्वपूर्ण सुरक्षा घटकों में से एक है। इसे ग्राउंडिंग स्विच और अन्य स्विचिंग उपकरणों के बीच ऑपरेटिंग अनुक्रम को नियंत्रित करने के लिए डिज़ाइन किया गया है, जो सर्किट के सक्रिय रहने पर ग्राउंडिंग स्विच को बंद करने जैसे खतरनाक संचालन को रोकने में मदद करता है।
हालाँकि यह उपकरण आमतौर पर स्विचगियर के अंदर छिपा होता है, यह विश्वसनीय संचालन सुनिश्चित करने और उपकरण और कर्मियों दोनों की सुरक्षा में महत्वपूर्ण भूमिका निभाता है।
A ग्राउंड स्विच ऑपरेटिंग मैकेनिज्म इंटरलॉकिंग डिवाइसनिम्नलिखित के संचालन को समन्वित करने के लिए स्विचगियर सिस्टम में स्थापित एक यांत्रिक या इलेक्ट्रोमैकेनिकल सुरक्षा तंत्र है:
ग्राउंडिंग स्विच
परिपथ तोड़ने वाले
लोड स्विच
स्विच डिस्कनेक्ट करें
कैबिनेट दरवाजे और एक्सेस पैनल
इसका मुख्य उद्देश्य यह सुनिश्चित करना है कि स्विचिंग ऑपरेशन पूर्वनिर्धारित सुरक्षा अनुक्रम का पालन करें।
उदाहरण के लिए:
ग्राउंडिंग स्विच को मुख्य सर्किट के डिस्कनेक्ट होने के बाद ही बंद किया जाना चाहिए।
खतरनाक वोल्टेज मौजूद होने पर कैबिनेट का दरवाज़ा बंद रहना चाहिए।
जब ग्राउंडिंग स्विच असुरक्षित स्थिति में हो तो सर्किट ब्रेकर को बंद नहीं करना चाहिए।
ऑपरेटिंग तंत्रों के बीच भौतिक प्रतिबंध बनाकर, इंटरलॉकिंग डिवाइस मानव ऑपरेटिंग त्रुटियों की संभावना को कम कर देता है।
बिजली आपूर्ति बंद होने के बाद भी विद्युत उपकरण खतरनाक बने रह सकते हैं। अवशिष्ट वोल्टेज, गलत स्विचिंग अनुक्रम, या अप्रत्याशित ऊर्जा गंभीर खतरे पैदा कर सकती है।
एक विश्वसनीय इंटरलॉकिंग सिस्टम कई सामान्य समस्याओं को हल करने में मदद करता है।
1. गलत स्विचिंग संचालन को रोकता है
जटिल विद्युत प्रणालियों में, ऑपरेटरों को कई स्विचिंग चरण निष्पादित करने की आवश्यकता हो सकती है।
इंटरलॉकिंग सुरक्षा के बिना, गलत कार्यों में शामिल हो सकते हैं:
लाइव सर्किट पर ग्राउंडिंग स्विच को बंद करना
असुरक्षित परिस्थितियों में ब्रेकर चलाना
ग्राउंडिंग पूरी होने से पहले प्रवेश द्वार खोलना
इंटरलॉकिंग डिवाइस एक यांत्रिक "नियम रक्षक" की तरह कार्य करता है, जो केवल सुरक्षित संचालन अनुक्रम की अनुमति देता है।
2. विद्युत उपकरण की सुरक्षा करता है
गलत स्विचिंग न केवल लोगों के लिए खतरनाक है बल्कि उपकरणों को भी नुकसान पहुंचा सकती है।
संभावित परिणामों में शामिल हैं:
शॉर्ट सर्किट
चाप दोष
संपर्क क्षति
इन्सुलेशन विफलता
उचित रूप से डिज़ाइन किया गया इंटरलॉकिंग तंत्र असामान्य संचालन को कम करके उपकरण सेवा जीवन को बढ़ाने में मदद करता है।
कार्य सिद्धांत स्विचगियर डिज़ाइन पर निर्भर करता है, लेकिन अधिकांश सिस्टम यांत्रिक स्थिति और लॉकिंग संरचनाओं के संयोजन का उपयोग करते हैं।
मैकेनिकल इंटरलॉकिंग
इसकी विश्वसनीयता के कारण मैकेनिकल इंटरलॉकिंग का व्यापक रूप से उपयोग किया जाता है।
विशिष्ट घटकों में शामिल हैं:
लॉकिंग प्लेटें
शाफ्ट
लीवर
कैम तंत्र
स्थिति संकेतक
ब्लॉक सीमित करें
जब एक घटक एक निश्चित स्थिति में चला जाता है, तो दूसरा घटक संचालन से भौतिक रूप से प्रतिबंधित हो जाता है।
उदाहरण के लिए:
सर्किट ब्रेकर खुलता है.
डिस्कनेक्ट स्विच आइसोलेशन स्थिति में पहुंच जाता है।
ग्राउंडिंग स्विच ऑपरेशन उपलब्ध हो जाता है।
ग्राउंडिंग स्विच बंद हो जाता है।
रखरखाव पहुंच की अनुमति है.
विद्युत इंटरलॉकिंग
कुछ सिस्टम विद्युत सिग्नल और सेंसर का भी उपयोग करते हैं।
घटकों में शामिल हो सकते हैं:
सहायक संपर्क
स्थिति स्विच
नियंत्रण रिले
निगरानी मॉड्यूल
नियंत्रण प्रणाली संचालन की अनुमति देने से पहले उपकरण की स्थिति की जांच करती है।
आधुनिक स्वचालन तकनीक के साथ, कई लोग मानते हैं कि इलेक्ट्रॉनिक नियंत्रण प्रणालियाँ यांत्रिक सुरक्षा को पूरी तरह से बदल सकती हैं।
हालाँकि, मैकेनिकल इंटरलॉकिंग महत्वपूर्ण बनी हुई है क्योंकि यह इस पर निर्भर नहीं है:
सॉफ्टवेयर तर्क
संचार नेटवर्क
बिजली की उपलब्धता नियंत्रित करें
बिजली गुल होने के दौरान भी, एक यांत्रिक लॉकिंग संरचना भौतिक सुरक्षा प्रदान करना जारी रख सकती है।
कई सुरक्षा-महत्वपूर्ण विद्युत अनुप्रयोगों में, यांत्रिक और विद्युत इंटरलॉकिंग का संयोजन अतिरिक्त सुरक्षा प्रदान करता है।
मध्यम वोल्टेज स्विचगियर
आमतौर पर इसमें उपयोग किया जाता है:
वितरण नेटवर्क
औद्योगिक विद्युत प्रणालियाँ
उपकेंद्रों
फैक्टरी विद्युत कक्ष
रिंग मेन यूनिट्स (आरएमयू)
कॉम्पैक्ट वितरण उपकरण में, इंटरलॉकिंग डिवाइस समन्वय में मदद करते हैं:
लोड स्विच ऑपरेशन
ग्राउंडिंग स्विच ऑपरेशन
केबल कम्पार्टमेंट तक पहुंच
धातु-संलग्न स्विचगियर
मेटल-क्लैड और मेटल-एनक्लोज्ड सिस्टम के लिए, इंटरलॉकिंग विभिन्न डिब्बों के बीच सुरक्षित संचालन सुनिश्चित करता है।
एक विश्वसनीय ग्राउंड स्विच ऑपरेटिंग मैकेनिज्म इंटरलॉकिंग डिवाइस को कई कारकों पर विचार करने की आवश्यकता है।
यांत्रिक शक्ति
तंत्र को विरूपण या विफलता के बिना बार-बार संचालन का सामना करना होगा।
महत्वपूर्ण कारकों में शामिल हैं:
सामग्री चयन
दस्ता ताकत
लॉकिंग सटीकता
प्रतिरोध पहन
संचालन सटीकता
डिवाइस को स्विच स्थिति का सही ढंग से पता लगाना चाहिए।
खराब स्थिति निर्धारण सटीकता का कारण हो सकता है:
अपूर्ण लॉकिंग
ग़लत संचालन अनुमति
यांत्रिक हस्तक्षेप
सेवा जीवन
स्विचगियर कई वर्षों तक काम कर सकता है, इसलिए इंटरलॉकिंग घटकों को अच्छे स्थायित्व की आवश्यकता होती है।
डिज़ाइन संबंधी विचारों में शामिल हैं:
संक्षारण प्रतिरोध
स्नेहन आवश्यकताएँ
परिचालन आवृत्ति
पर्यावरणीय स्थितियाँ
विभिन्न घटक अपने कार्य के आधार पर विभिन्न सामग्रियों का उपयोग कर सकते हैं।
|
अवयव |
सामान्य सामग्री |
|
लॉकिंग प्लेटें |
स्टेनलेस स्टील, गैल्वनाइज्ड स्टील |
|
शाफ्ट |
कठोर इस्पात |
|
स्प्रिंग्स |
स्प्रिंग स्टील |
|
आवास भाग |
स्टील मिश्र धातु या इंजीनियरिंग प्लास्टिक |
सामग्री का चयन प्रभावित करता है:
यांत्रिक शक्ति
संक्षारण प्रतिरोध
दीर्घकालिक विश्वसनीयता
हालाँकि इंटरलॉकिंग सिस्टम लंबी सेवा जीवन के लिए डिज़ाइन किए गए हैं, फिर भी नियमित निरीक्षण आवश्यक है।
अनुशंसित जाँचों में शामिल हैं:
यांत्रिक गतिविधि की जाँच करें
यह सुनिश्चित करें कि:
शाफ्ट सुचारू रूप से चलते हैं
ताले सही ढंग से लगें
कोई भी भाग अटका हुआ नहीं है
पहनने वाले हिस्सों का निरीक्षण करें
पर ध्यान दें:
स्प्रिंग्स
पिंस
हिलते हुए जोड़
घटकों को साफ़ रखें
धूल और संदूषण यांत्रिक गति को प्रभावित कर सकते हैं, विशेषकर बाहरी या औद्योगिक वातावरण में।
ग्राउंड स्विच ऑपरेटिंग मैकेनिज्म इंटरलॉकिंग डिवाइस विद्युत उपकरण का एक दृश्य भाग नहीं हो सकता है, लेकिन यह आधुनिक स्विचगियर सिस्टम के अंदर एक आवश्यक सुरक्षा घटक है।
ग्राउंडिंग स्विच, सर्किट ब्रेकर और एक्सेस तंत्र के बीच संबंधों को नियंत्रित करके, यह खतरनाक संचालन को रोकने, विद्युत संपत्तियों की रक्षा करने और रखरखाव सुरक्षा में सुधार करने में मदद करता है।
-
