ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

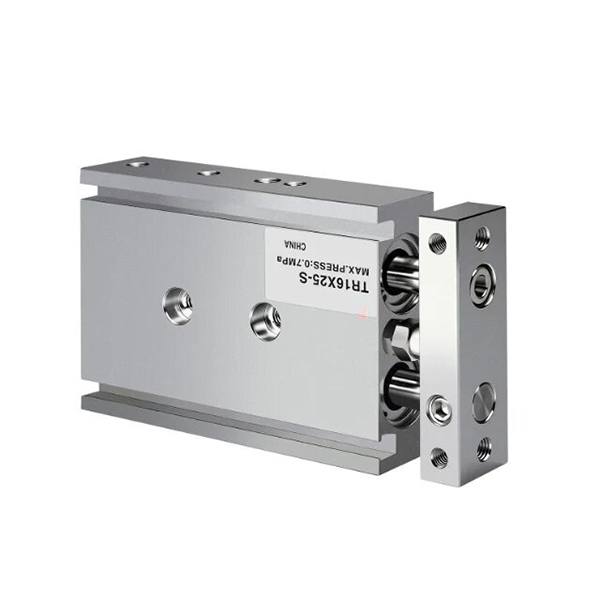

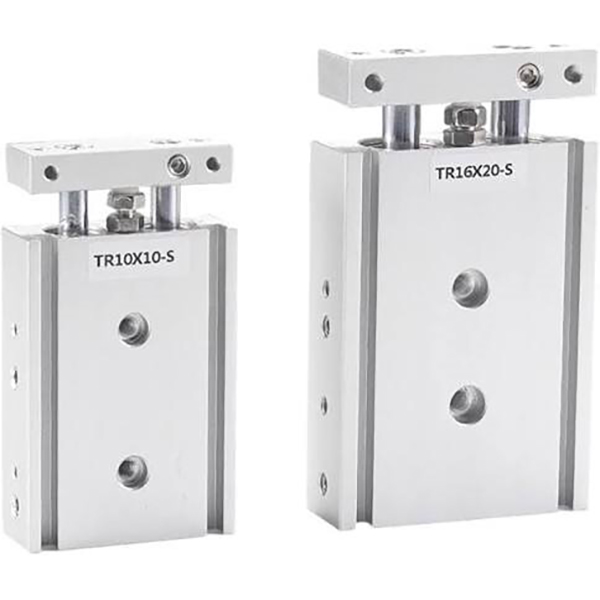

SOLH TR श्रृंखला एक JIS मानक ट्विन शाफ्ट सिलेंडर है जो सिंगल-पिस्टन डबल-रॉड और स्लाइड बेयरिंग गाइडिंग संरचना (नॉन-डुअल-पिस्टन ट्विन सिलेंडर) को अपनाता है। अल्ट्रा-उच्च कठोरता, उत्कृष्ट एंटी-टोरसन प्रदर्शन और मजबूत पार्श्व भार प्रतिरोध के साथ विशेष रुप से प्रदर्शित, यह 3-साइड लचीली माउंटिंग और सटीक स्ट्रोक समायोजन का समर्थन करता है। उच्च-परिशुद्धता मार्गदर्शक आवश्यकताओं के लिए इंजीनियर किया गया, यह सिलेंडर व्यापक रूप से स्वचालित प्रक्रियाओं जैसे सटीक स्थिति, वर्कपीस प्रेसिंग, सामग्री स्थानांतरण और वर्कपीस ब्लॉकिंग में उपयोग किया जाता है, जो मानक स्वचालन स्टेशनों के लिए एक विश्वसनीय भारी-लोड मार्गदर्शक समाधान के रूप में कार्य करता है।
1. मुख्य संरचनात्मक लाभ
• उच्च-कठोरता सिंक्रोनस डबल रॉड संरचना: एक एकल पिस्टन और दो समानांतर कठोर पिस्टन छड़ों से सुसज्जित, विस्तारित स्लाइड बेयरिंग झाड़ियों से मेल खाता है। डुअल-रॉड सिंक्रोनस ड्राइविंग डिज़ाइन ±0.1°~±0.2° की एंटी-रोटेशन सटीकता के साथ शून्य-विक्षेपण ऑपरेशन प्राप्त करता है, प्रभावी ढंग से रॉड स्विंगिंग को समाप्त करता है और स्थिर रैखिक गति सुनिश्चित करता है।
• एडजस्टेबल बफ़रिंग और स्ट्रोक फ़ाइन-ट्यूनिंग: बिल्ट-इन फ्रंट एडजस्टेबल रबर एंटी-टकराव पैड सटीक स्ट्रोक फाइन-ट्यूनिंग और सॉफ्ट बफरिंग का समर्थन करता है, ऑपरेटिंग प्रभाव, कंपन और शोर को कम करने के लिए रियर फिक्स्ड बफर के साथ सहयोग करता है, लगातार पारस्परिक कार्य स्थितियों के अनुकूल होता है।
• लचीला माउंटिंग और पाइपिंग डिज़ाइन: नीचे, ऊपर और साइड सतहों पर आरक्षित माउंटिंग छेद 3-दिशा लचीली स्थापना का एहसास कराते हैं। वैकल्पिक डुअल-साइड पाइपिंग लेआउट विभिन्न उपकरण संरचनाओं के लिए वायु सर्किट व्यवस्था को अनुकूलित करता है। मानक साइड स्विच खांचे अतिरिक्त ब्रैकेट के बिना सीधे चुंबकीय स्विच स्थापना की अनुमति देते हैं।
• मानक चुंबकीय विन्यास: स्ट्रोक स्थिति का पता लगाने के लिए अंतर्निर्मित चुंबकीय रिंग (एस प्रत्यय) उपलब्ध है; विभिन्न कार्यात्मक मांगों को पूरा करने के लिए विशेष हस्तक्षेप-संवेदनशील परिदृश्यों के लिए गैर-चुंबकीय संस्करण वैकल्पिक है।
2. मुख्य अंतर बनाम सीएक्सएस/सीएक्सएसजे सीरीज
• टीआर सीरीज: मानक सिंगल-सिलेंडर थ्रस्ट आउटपुट के साथ सिंगल-पिस्टन डबल-रॉड संरचना, उच्च समग्र कठोरता और बेहतर हेवी-लोड एंटी-डिफ्लेक्शन प्रदर्शन, उच्च-कठोरता मार्गदर्शक और लंबे-स्ट्रोक हेवी-लोड परिदृश्यों के लिए आदर्श।
• सीएक्सएस/सीएक्सएसजे सीरीज: डबल थ्रस्ट आउटपुट के साथ डुअल-पिस्टन डबल-रॉड संरचना, कम घर्षण और चिकनी हाई-स्पीड ऑपरेशन की विशेषता, हाई-स्पीड पिक-एंड-प्लेस और हाई-थ्रस्ट शॉर्ट-स्ट्रोक कार्य स्थितियों के लिए अधिक उपयुक्त।
टीआर श्रृंखला तीन मुख्य उप-मॉडल को कवर करती है, जो विविध स्वचालन लेआउट मांगों से मेल खाने के लिए मानक सार्वभौमिक, द्विपक्षीय सिंक्रोनस और अल्ट्रा-कॉम्पैक्ट इंस्टॉलेशन परिदृश्यों को पूरी तरह से कवर करती है।
|
उप-सीरीज |
रॉड प्रकार |
कोड |
मुख्य विशेषताएं |
अनुप्रयोग परिदृश्य |
|
टी.आर. |
एकल आउटपुट रॉड (मानक) |
टी.आर. |
सिंगल-एंड रॉड एक्सटेंशन, मानक जेआईएस कठोरता, सार्वभौमिक मार्गदर्शक प्रदर्शन |
सामान्य परिशुद्धता स्थिति, वर्कपीस प्रेसिंग, पारंपरिक सामग्री स्थानांतरण स्टेशन |
|
टी.आर.W |
डबल थ्रू रॉड |
टी.आर.W |
डुअल-एंड रॉड प्रवेश, द्विपक्षीय वर्कपीस माउंटिंग, सममित द्विदिश गति |
थ्रू-टाइप वर्कपीस लिफ्टिंग, डुअल-साइड सेंटरिंग पोजिशनिंग, द्विदिशात्मक सिंक्रोनस ऑपरेशन |
|
टीआरजे |
कॉम्पैक्ट बॉडी (सिंगल रॉड) |
टीआरजे |
छोटा और हल्का शरीर, अनुकूलित अल्ट्रा-कॉम्पैक्ट संरचना, हल्का डिज़ाइन |
अति-संकीर्ण स्थापना स्थान, हल्के स्वचालित उपकरण, घने सिलेंडर व्यवस्था परिदृश्य |

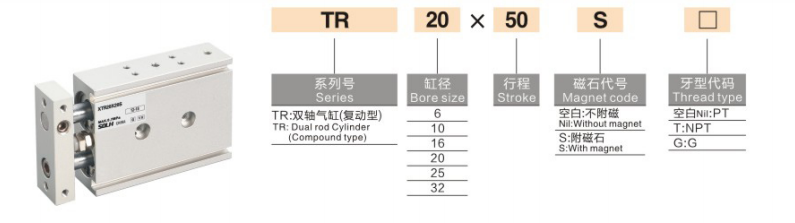

मॉडल उदाहरण: TR20×50S
1. नामकरण कोड परिभाषा
1. शृंखला कोड: टीआर (मानक सिंगल रॉड) / टीआरडब्ल्यू (डबल थ्रू रॉड) / टीआरजे (कॉम्पैक्ट प्रकार)
2. जनम का आकार: 6/10/16/20/25/32 मिमी (पूर्ण मानक जेआईएस बोर रेंज)
3. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 मिमी (अधिकतम स्ट्रोक: 200 मिमी)
4. चुंबकीय वलय विन्यास: एस = अंतर्निर्मित चुंबकीय रिंग (चुंबकीय स्विच माउंट करने योग्य, डिफ़ॉल्ट मानक); कोई S = गैर-चुंबकीय प्रकार (विशेष रूप से अनुकूलित, शायद ही कभी उपयोग किया जाता है)
5. पोर्ट थ्रेड प्रकार: डिफ़ॉल्ट पीटी (आरसी) धागा; वैकल्पिक जी थ्रेड (प्रत्यय जी) / एनपीटी थ्रेड (प्रत्यय टी)
6. चुंबकीय स्विच: वैकल्पिक D-M9B, D-A93, CS1-J, CS1-G और अन्य सार्वभौमिक मॉडल, ब्रैकेट के बिना सीधे साइड आरक्षित खांचे पर स्थापित
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, शुष्क हवा)
• ऑपरेशन मोड: डबल-एक्टिंग सिंगल-पिस्टन ड्राइविंग
• कार्य दबाव सीमा: 0.15~1.0MPa (φ6 बोर: 0.2~1.0MPa)
• प्रूफ का दबाव: 1.5MPa
• परिवेश का तापमान: -20℃~70℃ (बर्फ मुक्त परिचालन वातावरण)
• परिचालन गति: 30~500mm/s
• एंटी-रोटेशन सटीकता: ±0.1° (बोर ≥16मिमी, उच्च परिशुद्धता); ±0.2° (φ6/φ10 छोटे बोर)
• बफ़र मोड: फ्रंट एडजस्टेबल रबर एंटी-टकराव पैड + रियर फिक्स्ड रबर बफर (कोई एयर बफर विकल्प नहीं)
• पाइपिंग पोर्ट का आकार
￮ φ6 / φ10: M5×0.8
￮ φ16/20/25/32: पीटी1/8 (आरसी1/8)
• माउंटिंग और पाइपिंग: 3-साइड माउंटिंग (नीचे/ऊपर/साइड), लचीले लेआउट अनुकूलन के लिए वैकल्पिक डुअल-साइड पाइपिंग लेआउट
मानक सिंगल-सिलेंडर थ्रस्ट आउटपुट के साथ सिंगल-पिस्टन संरचना, भारी मार्गदर्शक परिदृश्यों के लिए स्थिर और विश्वसनीय
|
बोर का आकार (मिमी) |
जोर (एन) |
तनाव (एन) |
|
6 |
14 |
13 |
|
10 |
39 |
37 |
|
16 |
101 |
98 |
|
20 |
157 |
153 |
|
25 |
245 |
240 |
|
32 |
402 |
396 |
1. जोर और कठोरता की मांग: डबल थ्रस्ट आउटपुट और हाई-स्पीड पिक-एंड-प्लेस कार्यों के लिए सीएक्सएस/सीएक्सएसजे चुनें; उच्च-कठोरता मार्गदर्शन, भारी-भार प्रतिरोध और लंबे-स्ट्रोक स्थिर संचालन के लिए टीआर श्रृंखला का चयन करें।
2. स्थापना स्थान अनुकूलन: अल्ट्रा-कॉम्पैक्ट नैरो स्पेस के लिए सीएक्सएसजे, पारंपरिक कॉम्पैक्ट स्पेस के लिए सीएक्सएस और मानक स्पेस और लॉन्ग-स्ट्रोक हेवी-लोड परिदृश्यों के लिए टीआर को प्राथमिकता दें।
3. रॉड प्रकार चयन: एकल-दिशा रैखिक गति के लिए मानक टीआर सिंगल-एंड रॉड को अपनाएं; द्विपक्षीय माउंटिंग और द्विदिश तुल्यकालिक कार्रवाई के लिए TRW डबल थ्रू रॉड चुनें।
4. पोजिशनिंग डिटेक्शन कॉन्फ़िगरेशन: यदि स्ट्रोक स्थिति का पता लगाना आवश्यक है तो अंतर्निर्मित चुंबकीय रिंग (TRxx×xxS) के साथ S प्रत्यय का चयन करें।
SOLH TR श्रृंखला JIS मानक ट्विन शाफ्ट सिलेंडर उच्च कठोरता, सटीक एंटी-रोटेशन प्रदर्शन और मजबूत पार्श्व भार प्रतिरोध प्रदान करता है, जिसमें विविध रॉड प्रकार और कॉम्पैक्ट संस्करण उपलब्ध हैं, जो उच्च-परिशुद्धता मार्गदर्शक, लंबे-स्ट्रोक और भारी-लोड स्वचालित पोजिशनिंग और ट्रांसफरिंग स्टेशनों के लिए पसंदीदा समाधान है।
