एसीके सीरीज कोण सिलेंडर
  • एसीके सीरीज कोण सिलेंडरएसीके सीरीज कोण सिलेंडर

एसीके सीरीज कोण सिलेंडर

SOLH ACK कोण सिलेंडर मानक 90° रोटेशन / वैकल्पिक 180° टर्निंग प्लस रैखिक नीचे की ओर क्लैंपिंग के एकीकृत यौगिक गति को एकीकृत करता है, जिसमें बोर आकार φ25 से φ63 तक होता है। इसमें मुख्य डिजाइन के रूप में एक तीन-गाइड-नाली सहायक संरचना है, जो बेहतर संरचनात्मक कठोरता और विलक्षण भार के लिए मजबूत प्रतिरोध लाती है, जो सामान्य रोटरी क्लैंप सिलेंडरों की तुलना में ±1.5° की उच्च कोणीय स्थिति सटीकता प्राप्त करती है। दो संरचनात्मक प्रकार उपलब्ध हैं: संकीर्ण वर्कपीस के लिए सिंगल प्रेशर प्लेट के साथ ACK और चौड़े वर्कपीस के लिए ACKD डबल प्रेशर प्लेट; साइट पर लेआउट से मेल खाने के लिए वामावर्त बाएँ घुमाव (L) और दक्षिणावर्त दाएँ घुमाव (R) का चयन किया जा सकता है। कार्य चक्र: पिस्टन रॉड पीछे हटती है और ऊपर उठती है → वर्कपीस के हस्तक्षेप से बचने के लिए घूमती है → क्लैंपिंग के लिए नीचे की ओर फैलती है; रीसेट करने के लिए रिलीज़ उल्टे क्रम में चलता है। पिस्टन रॉड हीट-ट्रीटेड मिश्र धातु इस्पात से बना है, सिलेंडर ट्यूब कठोर एनोडाइजिंग से गुजरती है, जो उत्कृष्ट पहनने के प्रतिरोध, संक्षारण प्रतिरोध, कम वायु रिसाव और लंबी सेवा जीवन का एहसास करने के लिए आयातित उच्च-प्रदर्शन सीलिंग रिंगों से मेल खाती है। छेद के माध्यम से चार नीचे सीधे स्थापना और निकला हुआ किनारा बढ़ते का समर्थन करते हैं; अंतर्निर्मित सेंसर खांचे क्लैंप और रिलीज स्थिति की निगरानी के लिए चुंबकीय स्विच असेंबली की सुविधा प्रदान करते हैं। प्रत्येक बोर निश्चित मानक क्लैंपिंग स्ट्रोक से सुसज्जित है; φ63 का अधिकतम क्लैंपिंग बल 0.5 एमपीए ऑपरेटिंग दबाव के तहत 1050 एन तक पहुंचता है। काम करने का दबाव -20℃ से 80℃ तक व्यापक तापमान अनुकूलनशीलता के साथ 0.15~1.0 एमपीए तक होता है। इसे मशीन टूल टूलिंग, वेल्डिंग पोजिशनिंग, स्टैम्पिंग प्रक्रियाओं के लिए एंटी-शिफ्टिंग फिक्सिंग, इलेक्ट्रॉनिक ट्रे की फिक्स्चर क्लैंपिंग और टर्नओवर मैकेनिज्म के लिए पोजिशनिंग में बड़े पैमाने पर अपनाया जाता है। यह यांत्रिक लेआउट को सरल बनाने और इंस्टॉलेशन स्थान बचाने के लिए अलग-अलग रोटरी और क्लैंपिंग सिलेंडरों को प्रतिस्थापित करता है। सैद्धांतिक क्लैम्पिंग बल ≥ वास्तविक भार × 1.5 सुरक्षा कारक के साथ उचित बोर आकार का चयन करें, और यांत्रिक टकराव के खिलाफ 3 ~ 5 मिमी स्ट्रोक मार्जिन आरक्षित करें।

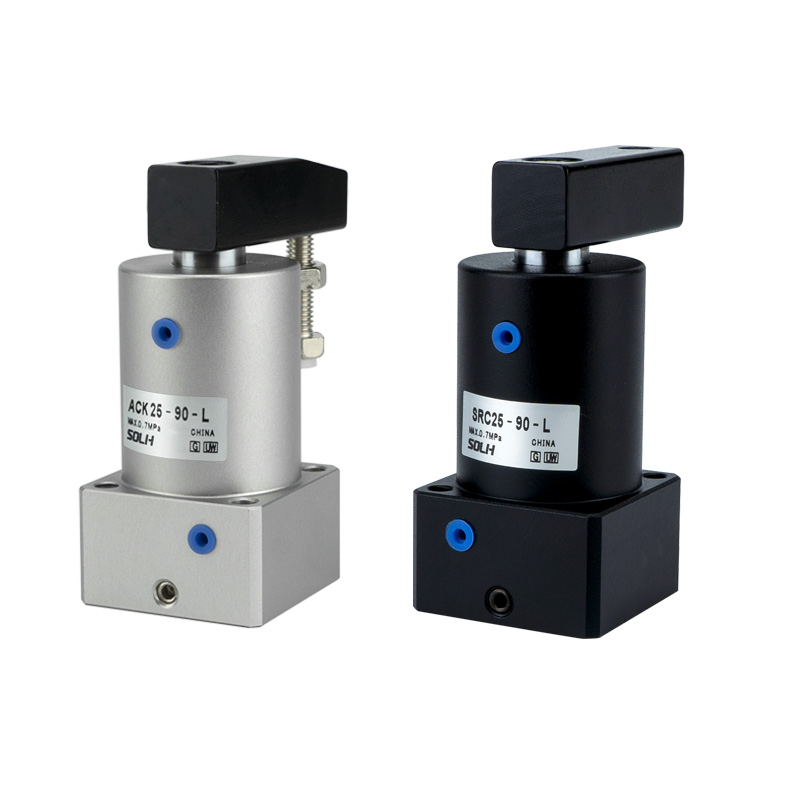

एसीके सीरीज एंगल सिलेंडर | 90°/180° रोटेशन और डाउनवर्ड क्लैंप 2-इन-1 सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


उत्पाद अवलोकन और मुख्य संरचनात्मक विशेषताएं

     SOLH ACK श्रृंखला एक उच्च प्रदर्शन वाला 2-इन-1 कोण सिलेंडर है जो 90°/180° रोटेशन और रैखिक नीचे की ओर क्लैंपिंग गति को एकीकृत करता है। φ25 मिमी से φ63 मिमी तक बोर आकार को कवर करते हुए, यह उच्च परिशुद्धता और मजबूत विलक्षण भार प्रतिरोध के लिए एक पेशेवर तीन-गाइड-नाली संरचना को अपनाता है। वैकल्पिक एकल-पक्षीय/दो-तरफा दबाव प्लेटें और बाएं/दाएं रोटेशन दिशाएं पूरी तरह से विविध स्थिरता लेआउट के अनुकूल हैं। उच्च कठोरता, लंबी सेवा जीवन और भारी-भार क्लैंपिंग क्षमता की विशेषता, एसीके सिलेंडर का उपयोग स्वचालित टूलींग, वेल्डिंग पोजिशनिंग और स्टैम्पिंग फिक्सिंग प्रक्रियाओं में अंतरिक्ष-सीमित वर्कपीस क्लैंपिंग स्टेशनों के लिए व्यापक रूप से किया जाता है।

1. कंपाउंड रोटेशन और क्लैम्पिंग क्रिया

• मानक कार्य क्रम: वापस लें → 90°/180° बाएँ/दाएँ घुमाएँ → नीचे की ओर क्लैम्पिंग के लिए विस्तार करें

• अनुक्रम रीसेट करें: क्लैंप को रिलीज करने के लिए पीछे हटें → रिवर्स रोटेशन → विस्तार करें और रीसेट करें

• उच्च परिशुद्धता स्थिति निर्धारण: ±1.5° उच्च सटीकता के साथ मानक 90° रोटेशन कोण; 180° रोटेशन प्रकार वैकल्पिक, दोहराने योग्य और विश्वसनीय वर्कपीस स्थिति सुनिश्चित करना।

2. उच्च कठोरता और विस्तारित सेवा जीवन

• तीन-गाइड-नाली संरचना: अनुकूलित तीन-दिशा मार्गदर्शक डिजाइन उत्कृष्ट गति स्थिरता, उच्च मार्गदर्शक सटीकता और मजबूत विरोधी विक्षेपण क्षमता प्रदान करता है, जो क्लैम्पिंग के दौरान विलक्षण भार का प्रभावी ढंग से विरोध करता है।

• उच्च शक्ति सामग्री विन्यास: पिस्टन रॉड उत्कृष्ट पहनने के प्रतिरोध और स्थायित्व के लिए गर्मी उपचार प्रक्रिया के साथ विशेष मिश्र धातु इस्पात को अपनाता है। संक्षारण प्रतिरोध और संरचनात्मक कठोरता को बढ़ाने के लिए सिलेंडर बॉडी को हार्ड एनोडाइजिंग उपचार से गुजरना पड़ता है।

• प्रीमियम आयातित सीलें: जटिल कामकाजी परिस्थितियों के लिए उत्कृष्ट अनुकूलनशीलता के साथ आयातित सील सामग्री को अपनाता है, प्रभावी ढंग से हवा के रिसाव को कम करता है और सिलेंडर की समग्र सेवा जीवन को बढ़ाता है।

3. लचीली स्थापना और विविध विन्यास

• वैकल्पिक दबाव प्लेट प्रकार: संकीर्ण वर्कपीस के लिए ACK सिंगल-साइड प्रेशर प्लेट; व्यापक वर्कपीस के लिए ACKD डबल-पक्षीय दबाव प्लेट, विविध वर्कपीस क्लैंपिंग मांगों को कवर करती है।

• एडजस्टेबल रोटेशन दिशा: एल (वामावर्त बाएं घुमाव) और आर (घड़ी की दिशा में दायां घुमाव) विभिन्न ऑन-साइट स्टेशन लेआउट से मेल खाने के लिए वैकल्पिक।

• यूनिवर्सल माउंटिंग डिज़ाइन: सीधे फिक्सिंग के लिए 4 बॉटम थ्रू होल से सुसज्जित, फ्लैंज माउंटिंग के साथ संगत। आरक्षित मानक स्विच खांचे स्थिति का पता लगाने के लिए चुंबकीय स्विच की सुविधाजनक स्थापना की अनुमति देते हैं।

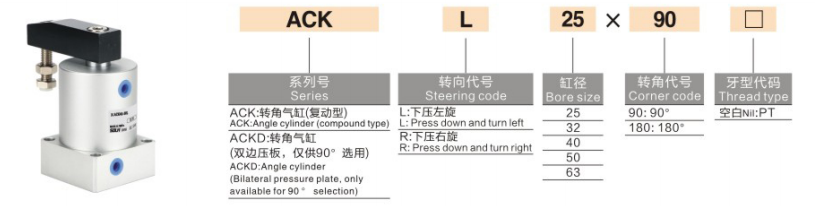

पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण

1. विशिष्ट मॉडल उदाहरण: ACKL25-90, ACKDR40-90

कोड खंड

परिभाषा

एसीके/एसीकेडी

श्रृंखला प्रकार: एसीके = एक तरफा दबाव प्लेट; ACKD = दो तरफा दबाव प्लेट

एल/आर

घूर्णन दिशा: एल = बाएँ (वामावर्त); आर = दाएं (दक्षिणावर्त)

25 / 40

बोर का आकार: φ25/32/40/50/63 मिमी

90 /180

घूर्णन कोण: 90° (मानक) / 180° (वैकल्पिक)

2. मानक आदेश उदाहरण

• एक तरफा बायां घुमाव 90°: ACKL25-90 (φ25 बोर, बायां घुमाव, 90° मानक कोण)

• दो तरफा दायां घुमाव 90°: ACKDR32-90 (φ32 बोर, दो तरफा प्लेट, दायां घुमाव, 90° कोण)

• बड़े बोर हेवी-ड्यूटी प्रकार: ACKL63-90 (φ63 अधिकतम बोर, बायां घुमाव, भारी भार क्लैम्पिंग के लिए 90° कोण)


सामान्य तकनीकी पैरामीटर (20℃, 0.5MPa मानक स्थिति)

1. बुनियादी विशिष्टताएँ

• ऑपरेशन मोड: डबल-अभिनय यौगिक गति (रोटेशन + नीचे की ओर क्लैम्पिंग)

• कार्य दबाव सीमा: 0.15~1.0MPa; सबूत दबाव: 1.5MPa

• परिवेश का तापमान: -20℃~80℃

• पिस्टन संचालन गति: 50~200mm/s

• वर्तन कोण: 90° (मानक); 180° (वैकल्पिक)

• मानक क्लैम्पिंग स्ट्रोक: φ25=12मिमी; φ32=16मिमी; φ40=20मिमी; φ50=25मिमी; φ63=30मिमी

2. सैद्धांतिक क्लैम्पिंग बल (इकाई: एन @0.5MPa)

बोर का आकार (मिमी)

φ25

φ32

φ40

φ50

φ63

क्लैंपिंग फोर्स (एन)

165

270

425

660

1050

3. उत्पाद वजन (इकाई: किग्रा @90° मानक प्रकार)

बोर का आकार (मिमी)

φ25

φ32

φ40

φ50

φ63

वजन (किग्रा)

0.6

0.9

1.5

2.4

3.8


विशिष्ट अनुप्रयोग परिदृश्य

• मशीन टूल और वेल्डिंग फिक्स्चर: वर्कपीस पोजिशनिंग क्लैम्पिंग, वेल्डिंग फिक्सिंग और स्टैम्पिंग स्टेशन एंटी-शिफ्टिंग के लिए आदर्श। एकीकृत रोटेशन और क्लैंपिंग 2-इन-1 क्रिया यांत्रिक संरचना को सरल बनाती है और इंस्टॉलेशन स्थान बचाती है।

• इलेक्ट्रॉनिक एवं परिशुद्ध घटक प्रसंस्करण: पैलेट क्लैंपिंग, जिग फिक्सिंग और सूक्ष्म-सटीक भाग स्थिति के लिए उपयुक्त। इसमें उच्च स्थिति सटीकता और कम धूल उत्पादन की सुविधा है, जो सख्त परिशुद्धता और सफाई आवश्यकताओं को पूरा करता है।

• स्वचालित स्थानांतरण तंत्र: रोटरी टेबल लिमिटिंग, फ्लिपिंग मैकेनिज्म पोजिशनिंग और शॉर्ट-स्ट्रोक क्लैंपिंग स्टेशनों के लिए व्यापक रूप से लागू, स्थिर, सुचारू और दोहराए जाने योग्य कंपाउंड मोशन प्रदर्शन प्रदान करता है।

• हेवी-ड्यूटी फिक्सिंग कार्य स्थितियां: मजबूत क्लैम्पिंग बल और उत्कृष्ट एंटी-एक्सेन्ट्रिक-लोड क्षमता के साथ, यह भारी वर्कपीस क्लैम्पिंग, मोल्ड फिक्सिंग और बड़े-लोड सटीक स्थिति परिदृश्यों के लिए पूरी तरह से अनुकूलित होता है।


3-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर आकार चयन: वास्तविक क्लैंपिंग लोड के अनुसार बोर आकार का चयन करें। सैद्धांतिक क्लैम्पिंग बल सुनिश्चित करें ≥ वास्तविक भार × 1.5 सुरक्षा कारक; हेवी-ड्यूटी कार्य स्थितियों के लिए φ40 या बड़े बोर को प्राथमिकता दें।

2. स्ट्रोक चयन: मानक क्लैंपिंग स्ट्रोक 12 मिमी से 30 मिमी तक होता है। ऑपरेशन के दौरान यांत्रिक हस्तक्षेप से बचने के लिए वर्कपीस की ऊंचाई के अनुसार 3 ~ 5 मिमी स्ट्रोक मार्जिन आरक्षित करें।

3. कॉन्फ़िगरेशन चयन

○ प्रेशर प्लेट प्रकार: संकीर्ण वर्कपीस के लिए ACK सिंगल-साइड प्लेट चुनें; विस्तृत वर्कपीस के लिए ACKD डबल-पक्षीय प्लेट का चयन करें।

○ घूर्णन दिशा: वास्तविक स्टेशन लेआउट और यांत्रिक हस्तक्षेप स्थितियों के अनुसार एल बाएं रोटेशन या आर दाएं रोटेशन का चयन करें।


एक वाक्य सारांश

     SOLH ACK श्रृंखला कोण सिलेंडर एक उच्च परिशुद्धता तीन-गाइड-नाली संरचना को अपनाता है, जो 90°/180° रोटेशन और नीचे की ओर क्लैंपिंग एकीकरण का समर्थन करता है। वैकल्पिक एकल/दो तरफा दबाव प्लेटों, लचीले बाएँ/दाएँ घुमाव और उत्कृष्ट भारी-भार विरोधी-विक्षेपण प्रदर्शन के साथ, यह विभिन्न स्थान-बाधित स्वचालित स्थिरता स्टेशनों के लिए एक उच्च-कठोरता और लंबे जीवन वाला क्लैंपिंग समाधान है।
