एमके सीरीज रोटरी क्लैंप सिलेंडर
  • एमके सीरीज रोटरी क्लैंप सिलेंडरएमके सीरीज रोटरी क्लैंप सिलेंडर

एमके सीरीज रोटरी क्लैंप सिलेंडर

एसओएलएच एमके (आमतौर पर एमकेबी नाम दिया गया) एक संयुक्त वायवीय सिलेंडर है जो 90 डिग्री रोटेशन और रैखिक नीचे की ओर क्लैंपिंग को एकीकृत करता है, जो मुख्यधारा एमकेबी श्रृंखला के साथ विनिमेय है। बोर आकार कवर φ12~φ63 और क्लैंपिंग स्ट्रोक 5 मिमी से 50 मिमी तक होते हैं। अधिक कॉम्पैक्ट लेआउट के लिए पारंपरिक MK2 मॉडल की तुलना में इसकी कुल लंबाई 3 ~ 10 मिमी कम हो गई है। उच्च-जड़ता वर्कपीस की उच्च गति क्लैम्पिंग से निपटने के लिए स्वीकार्य जड़त्व टोक़ को तीन गुना उन्नत किया जाता है, और विश्वसनीय भारी-लोड होल्डिंग के लिए φ63 बोर की अधिकतम क्लैंपिंग बल 0.5 एमपीए के तहत 12.4 केएन तक पहुंच जाती है। कार्य चक्र: ऊपर की ओर पीछे हटें → 90° बाएँ/दाएँ घुमाएँ → क्लैम्पिंग के लिए विस्तार करें; रिलीज़ विपरीत अनुक्रम का अनुसरण करती है। सहनशीलता ±5° के साथ निश्चित 90° रोटेशन कोण स्थिर दोहराव स्थिति सुनिश्चित करता है। केवल 2-साइड सेंसर माउंटिंग वाले φ20 और φ25 बोर को छोड़कर, अन्य आकार बिना किसी हस्तक्षेप के साफ वायरिंग के लिए 4-दिशा चुंबकीय स्विच स्थापना का समर्थन करते हैं। छेद और डबल-एंड थ्रेडेड छेद के माध्यम से सीधे बढ़ते और निकला हुआ किनारा स्थापना सक्षम करें। डबल-साइड रबर बफ़र्स प्रभाव, कंपन और शोर को कम करते हैं; तेल-मुक्त डिज़ाइन स्वच्छ और धूल-मुक्त कार्य वातावरण को संतुष्ट करता है। अंतर्निर्मित चुंबकीय रिंग क्लैंप/रिलीज़ स्थिति की निगरानी के लिए स्थिति सेंसर के साथ काम करते हैं; दक्षिणावर्त RZ और वामावर्त LZ रोटेशन दिशाएँ वैकल्पिक हैं। यह व्यापक रूप से मशीन टूल फिक्स्चर, वेल्डिंग पोजिशनिंग, स्टैम्पिंग फिक्सिंग, सटीक 3 सी घटकों, सेमीकंडक्टर ट्रे क्लैंपिंग और फिक्स्चर फ़्लिपिंग लिमिटिंग में लागू होता है। यह यांत्रिक डिज़ाइन को सरल बनाता है और घूर्णन और क्लैंपिंग कार्यों को एकीकृत करके स्थापना स्थान बचाता है। क्लैंपिंग बल के साथ बोर आकार का चयन करें ≥ वास्तविक भार × 1.5 सुरक्षा कारक और यांत्रिक टकराव से बचने के लिए 3~5 मिमी स्ट्रोक मार्जिन आरक्षित करें।

एमके सीरीज रोटरी क्लैंप सिलेंडर | 90° रोटेशन और रैखिक क्लैंप 2-इन-1 वायवीय सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


उत्पाद अवलोकन और मुख्य संरचनात्मक विशेषताएं

     SOLH MK श्रृंखला एक मानक 2-इन-1 रोटरी क्लैंप सिलेंडर है जो 90° रोटेशन और रैखिक क्लैंपिंग गति को एकीकृत करता है। यह 5 मिमी से 50 मिमी तक के मानक क्लैंपिंग स्ट्रोक के साथ φ12 मिमी से φ63 मिमी तक के बोर आकार को कवर करता है। अल्ट्रा-कॉम्पैक्ट इंस्टॉलेशन, 3 गुना उन्नत स्वीकार्य जड़ता टॉर्क, 4-साइड चुंबकीय स्विच माउंटिंग और वैकल्पिक बाएं/दाएं रोटेशन की विशेषता के साथ, यह सिलेंडर वर्कपीस पोजिशनिंग, क्लैम्पिंग और फिक्सिंग के लिए अंतरिक्ष-बाधित स्वचालित स्टेशनों के लिए आदर्श है, जो मानक स्वचालित स्थिरता प्रणालियों के लिए एक कोर वायवीय घटक के रूप में कार्य करता है।

1. कंपाउंड रोटेशन और क्लैम्पिंग मोशन

• कार्य क्रम: पीछे हटें → 90° बाएँ/दाएँ घुमाव → क्लैंपिंग के लिए विस्तार करें; रिवर्स क्रम: क्लैंप को रिलीज करने के लिए वापस लें → 90° रोटेशन को उल्टा करें → रीसेट के लिए बढ़ाएँ।

• उच्च परिशुद्धता स्थिति निर्धारण: ±5° सहनशीलता के साथ निश्चित 90° रोटेशन कोण, उत्कृष्ट एंटी-रोटेशन प्रदर्शन और विश्वसनीय दोहराव स्थिति सटीकता प्रदान करता है।

2. उन्नत उच्च भार क्षमता

• 3X उच्च जड़त्व टोक़: नई उन्नत एमके श्रृंखला स्वीकार्य जड़त्व टोक़ को तीन गुना कर देती है, जो पारंपरिक एमके2 श्रृंखला के भारी-भार प्रदर्शन से मेल खाती है, जो उच्च गति संचालन और बड़े-जड़त्व वर्कपीस क्लैंपिंग परिदृश्यों के लिए पूरी तरह अनुकूल है।

• शक्तिशाली क्लैंपिंग बल: अधिकतम φ63 बोर मॉडल 0.5MPa पर 12.4kN तक मजबूत क्लैंपिंग बल प्रदान करता है, जो हेवी-ड्यूटी अनुप्रयोगों के लिए स्थिर और दृढ़ क्लैंपिंग सुनिश्चित करता है।

3. कॉम्पैक्ट बॉडी और लचीली बहु-दिशात्मक स्थापना

• पतली और छोटी संरचना: पारंपरिक एमके2 सिलेंडरों की तुलना में कुल लंबाई 3~10 मिमी कम के साथ अल्ट्रा-थिन बॉडी डिज़ाइन, संकीर्ण और कॉम्पैक्ट उपकरण लेआउट के लिए स्थान उपयोग में काफी सुधार करता है।

• मल्टी-साइड स्विच माउंटिंग: 4-साइड चुंबकीय स्विच इंस्टॉलेशन का समर्थन करता है (केवल 2-साइड के लिए φ20/φ25)। एंबेडेड स्विच डिज़ाइन बाहरी जोखिम और हस्तक्षेप से बचाता है, जिससे लचीला और सुव्यवस्थित सर्किट लेआउट सक्षम होता है।

• यूनिवर्सल माउंटिंग विधि: थ्रू होल और डबल-एंड थ्रेडेड होल से सुसज्जित, विभिन्न असेंबली आवश्यकताओं को पूरा करने के लिए डायरेक्ट फिक्स्ड माउंटिंग और फ्लैंज माउंटिंग के साथ संगत।

4. विश्वसनीय एवं टिकाऊ प्रदर्शन

• स्थिर बफ़रिंग: द्विपक्षीय रबर बफ़र्स के साथ डबल-एक्टिंग संरचना लंबे समय तक स्थिर चक्रीय संचालन के लिए ऑपरेटिंग प्रभाव, कंपन और चलने वाले शोर को प्रभावी ढंग से कम करती है।

• तेल मुक्त संचालन: पेशेवर तेल-मुक्त स्नेहन डिज़ाइन को अपनाता है, जो धूल-मुक्त और स्वच्छ कार्य वातावरण के लिए उपयुक्त है।

• मानक चुंबकीय विन्यास: चुंबकीय स्विच के लिए आरक्षित माउंटिंग खांचे के साथ अंतर्निर्मित चुंबकीय रिंग, स्ट्रोक स्थिति का पता लगाने के लिए सुविधाजनक।

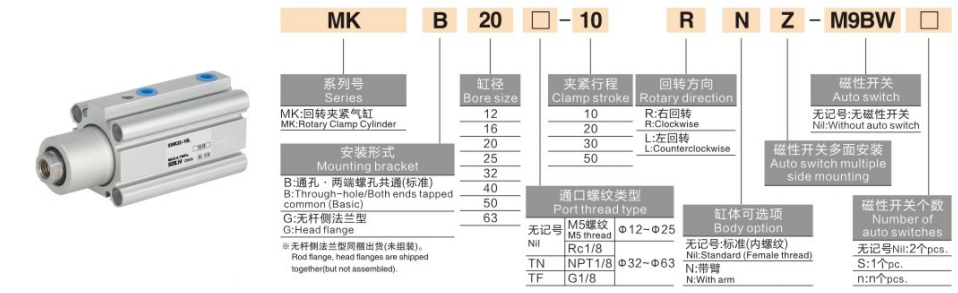

पूर्ण मॉडल नामकरण नियम और आदेश उदाहरण

1. विशिष्ट मॉडल उदाहरण: MKB20-10RZ, MKB40-20LZ-M9BW

कोड खंड

परिभाषा

एमकेबी

श्रृंखला कोड: मानक रोटरी क्लैंप सिलेंडर

20/40

बोर का आकार: φ12/16/20/25/32/40/50/63 मिमी

10/20

क्लैंपिंग स्ट्रोक: 5/10/15/20/25/30/40/50 मिमी

आरजेड/एलजेड

घूर्णन दिशा: आरजेड = दाएं हाथ (दक्षिणावर्त); एलजेड = बाएं हाथ (वामावर्त)

M9BW

चुंबकीय स्विच मॉडल (वैकल्पिक: D-M9BW, D-A93, आदि)

2. मानक आदेश उदाहरण

• मानक दायां घुमाव: MKB25-15RZ (φ25 बोर, 15 मिमी स्ट्रोक, दक्षिणावर्त घुमाव, कोई स्विच नहीं)

• दोहरे स्विच के साथ बायां घुमाव: MKB32-20LZ-2S (φ32 बोर, 20 मिमी स्ट्रोक, वामावर्त घुमाव, दोहरी स्थिति स्विच)

• बड़े बोर हेवी-ड्यूटी प्रकार: MKB63-50RZ (φ63 बोर, 50 मिमी अधिकतम स्ट्रोक, भारी भार क्लैंपिंग के लिए सही रोटेशन)


सामान्य तकनीकी पैरामीटर (20℃, 0.5MPa मानक स्थिति)

1. बुनियादी विशिष्टताएँ

• ऑपरेशन मोड: डबल-एक्टिंग यौगिक गति (90° रोटेशन + रैखिक क्लैम्पिंग)

• कार्य दबाव सीमा: 0.1~1.0एमपीए; सबूत दबाव: 1.5MPa

• परिवेश का तापमान: -10℃~70℃ (नॉन-फ्रीजिंग); -10℃~60℃ चुंबकीय स्विच के साथ स्थापित

• पिस्टन संचालन गति: 50~200mm/s

• बफ़र मोड: द्विपक्षीय रबर बफर

• स्नेहन मोड: तेल मुक्त संचालन (स्नेहन की आवश्यकता नहीं)

2. क्लैम्पिंग फोर्स डेटा (यूनिट: kN @0.5MPa)

बोर का आकार (मिमी)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

क्लैंपिंग फोर्स (केएन)

0.57

1.01

1.57

2.45

4.02

6.28

9.81

12.40

3. स्वीकार्य जड़त्व टोक़ (इकाई: kg·m²)

बोर का आकार (मिमी)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

जड़ता टोक़ (किग्रा · वर्ग मीटर)

0.001

0.003

0.01

0.02

0.05

0.1

0.2

0.4

4. उत्पाद वजन (इकाई: किलो @20 मिमी स्ट्रोक)

बोर का आकार (मिमी)

φ12

φ16

φ20

φ25

φ32

φ40

φ50

φ63

वजन (किग्रा)

0.35

0.55

0.9

1.4

2.2

3.5

5.8

9.5


विशिष्ट अनुप्रयोग परिदृश्य

• वर्कपीस पोजिशनिंग और क्लैम्पिंग: मशीन टूल फिक्स्चर, वेल्डिंग पोजिशनिंग, स्टैम्पिंग फिक्सिंग और असेंबली स्टेशन क्लैंपिंग के लिए व्यापक रूप से उपयोग किया जाता है। एकीकृत 2-इन-1 रोटेशन और क्लैंपिंग डिज़ाइन यांत्रिक संरचना को सरल बनाता है और इंस्टॉलेशन स्थान बचाता है।

• इलेक्ट्रॉनिक और परिशुद्धता घटक फिक्सिंग: तेल मुक्त और कम धूल वाली विशेषताएं सेमीकंडक्टर ट्रे क्लैंपिंग, फोन शेल पोजिशनिंग और माइक्रो प्रिसिजन पार्ट फिक्सिंग के लिए पूरी तरह उपयुक्त हैं, जो उच्च सफाई और उच्च-सटीक आवश्यकताओं को पूरा करती हैं।

• स्वचालित स्थानांतरण सीमा: रोटरी टेबल लिमिटिंग, फ्लिपिंग मैकेनिज्म पोजिशनिंग और शॉर्ट-स्ट्रोक रोटरी क्लैंपिंग स्टेशनों के लिए आदर्श, स्थिर और दोहराए जाने योग्य कंपाउंड मोशन प्रदर्शन प्रदान करता है।

• हेवी-ड्यूटी फिक्सिंग स्टेशन: उच्च क्लैम्पिंग बल और उत्कृष्ट एंटी-डिफ्लेक्शन क्षमता से सुसज्जित, यह भारी वर्कपीस क्लैम्पिंग, मोल्ड फिक्सिंग और बड़े-लोड सटीक पोजिशनिंग परिदृश्यों के लिए लागू है।


3-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर आकार चयन: वास्तविक क्लैंपिंग लोड के अनुसार बोर आकार का चयन करें। सैद्धांतिक क्लैम्पिंग बल सुनिश्चित करें ≥ वास्तविक भार × 1.5 सुरक्षा कारक; हेवी-ड्यूटी कार्य स्थितियों के लिए φ40 या बड़े बोर को प्राथमिकता दें।

2. स्ट्रोक चयन: मानक क्लैम्पिंग स्ट्रोक 5 मिमी से 50 मिमी तक होता है। वास्तविक वर्कपीस ऊंचाई के आधार पर स्ट्रोक का चयन करें, और यांत्रिक हस्तक्षेप से बचने के लिए 3 ~ 5 मिमी मार्जिन आरक्षित करें।

3. कॉन्फ़िगरेशन चयन

○ घूर्णन दिशा: ऑन-साइट स्टेशन लेआउट से मिलान करने के लिए आरजेड (घड़ी की दिशा में दायां घुमाव) या एलजेड (वामावर्त बाएं घुमाव) चुनें।

○ स्थिति का पता लगाना: क्लैम्पिंग और रिलीजिंग स्थिति के लिए दोहरी स्थिति सिग्नल प्राप्त करने के लिए 2S डुअल-स्विच कॉन्फ़िगरेशन का चयन करें।


एक वाक्य सारांश

     एसओएलएच एमके श्रृंखला मानक रोटरी क्लैंप सिलेंडर 90 डिग्री रोटेशन और रैखिक क्लैंपिंग कार्यों को एकीकृत करता है, जिसमें 3 गुना उन्नत जड़त्व टोक़, अल्ट्रा-कॉम्पैक्ट बॉडी, मल्टी-डायरेक्शन माउंटिंग और मजबूत हेवी-लोड क्लैंपिंग क्षमता शामिल है, जो स्वचालित स्थिरता स्थिति और क्लैंपिंग स्टेशनों के लिए इष्टतम स्थान-बचत और उच्च-स्थिरता वायवीय समाधान के रूप में कार्य करता है।
