टीएन सीरीज डुअल रॉड सिलेंडर

एसओएलएच टीएन लागत प्रभावी ट्विन शाफ्ट सिलेंडर कॉम्पैक्ट लेआउट और उत्कृष्ट लागत प्रदर्शन के लिए स्लाइड बेयरिंग मार्गदर्शन के साथ सिंगल-पिस्टन डुअल गाइड शाफ्ट संरचना को अपनाता है। यह बिल्ट-इन मैग्नेटिक रिंग्स और स्ट्रोक फाइन ट्यूनिंग के लिए एडजस्टेबल फ्रंट रबर बफर के साथ फैक्ट्री से सुसज्जित है, जो ±0.2° की एंटी-रोटेशन सटीकता प्रदान करता है। सिंक्रोनाइज़्ड दोहरे शाफ्ट हल्के पार्श्व विलक्षण भार को सहन करने के लिए मरोड़ और स्विंग को रोकते हैं। तीन-दिशा माउंटिंग (ऊपर, नीचे, साइड) उपलब्ध है, और साइड खांचे अतिरिक्त ब्रैकेट के बिना चुंबकीय स्विच की सीधी स्थापना का समर्थन करते हैं। दो प्रकार की आपूर्ति की जाती है: मानक सिंगल-एंड रॉड टीएन और डबल थ्रू रॉड टीएनडब्ल्यू, टीएनडब्ल्यू के साथ दोनों रॉड सिरों पर द्विदिशात्मक सिंक्रोनस सेंटरिंग गति के लिए फिक्स्चर असेंबली की अनुमति मिलती है। टीआर श्रृंखला की तुलना में, टीएन में φ6 बोर विकल्प के बिना छोटे आयाम और कम लागत है; सीएक्सएस/सीएक्सएसजे डुअल-पिस्टन ट्विन सिलेंडर की तुलना में, टीएन स्पष्ट लागत लाभ के साथ कम सटीकता और भार क्षमता के साथ सिंगल थ्रस्ट आउटपुट करता है। इसका कामकाजी दबाव 0.15 से 1.0 एमपीए तक होता है और परिवेश तापमान अनुकूलन क्षमता -20℃~70℃ तक होती है। मध्यम परिशुद्धता आवश्यकताओं और लागत नियंत्रण मांगों के साथ सामान्य स्वचालन स्टेशनों के लिए हल्के-लोड स्थिति, सरल दबाव, वर्कपीस स्टॉपिंग और कम दूरी के स्थानांतरण के लिए इसका व्यापक रूप से उपयोग किया जाता है। एस-प्रकार की चुंबकीय रिंग पूरी श्रृंखला के लिए मानक है और इसे हटाया नहीं जा सकता; विदेशी परियोजनाओं के लिए डिफ़ॉल्ट आरसी थ्रेड को जी थ्रेड या एनपीटी थ्रेड में अनुकूलित किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

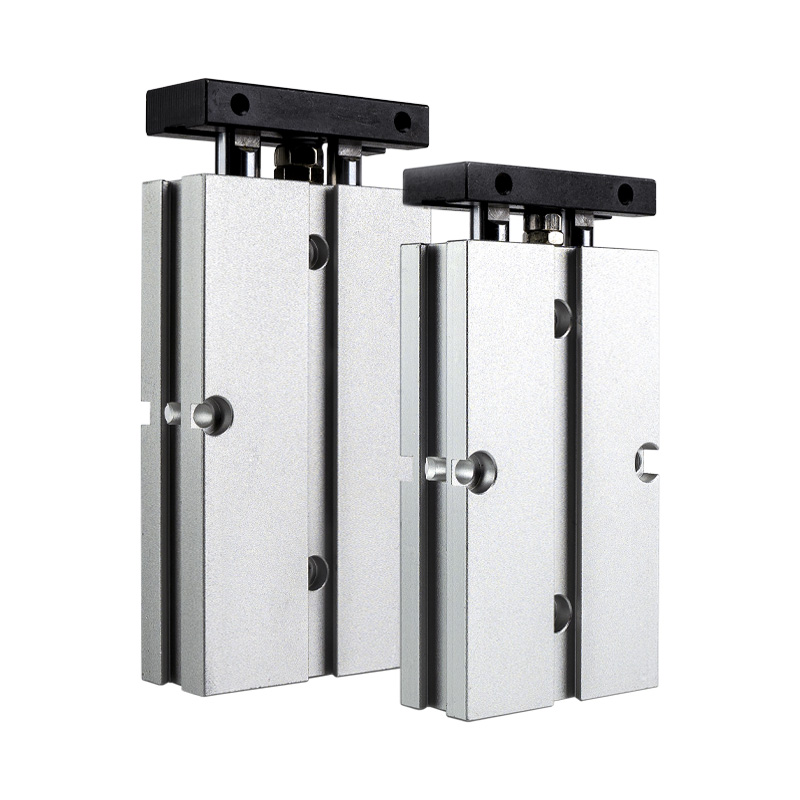

टीएन सीरीज ट्विन शाफ्ट सिलेंडर | कॉम्पैक्ट कम लागत वाला डबल रॉड वायवीय सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन और मुख्य संरचना

एसओएलएच टीएन श्रृंखला एक लागत प्रभावी कॉम्पैक्ट ट्विन शाफ्ट सिलेंडर है जिसमें सिंगल-पिस्टन डबल-रॉड संरचना और स्लाइड बेयरिंग मार्गदर्शन शामिल है। जगह बचाने वाले इंस्टॉलेशन और बहुमुखी माउंटिंग के लिए डिज़ाइन किया गया, यह मानक अंतर्निर्मित चुंबकीय रिंग और समायोज्य स्ट्रोक बफर के साथ आता है। ±0.2° एंटी-रोटेशन सटीकता और उत्कृष्ट एंटी-डिफ्लेक्शन प्रदर्शन के साथ, टीएन सिलेंडर को हल्के-लोड स्वचालन परिदृश्यों में व्यापक रूप से लागू किया जाता है, जिसमें सटीक स्थिति, वर्कपीस प्रेसिंग, सामग्री अवरोधन और रैखिक स्थानांतरण शामिल है, जो मानक स्वचालित स्टेशनों के लिए उत्कृष्ट सार्वभौमिकता और लागत लाभ प्रदान करता है।

1. मुख्य संरचनात्मक लाभ

• स्थिर ट्विन रॉड सिंक्रोनस ऑपरेशन: विस्तारित स्लाइडिंग बुशिंग के साथ सिंगल-पिस्टन और डबल समानांतर हार्ड क्रोम रॉड कॉन्फ़िगरेशन को अपनाता है। डुअल-रॉड सिंक्रोनस संरचना प्रभावी रूप से मरोड़ और झूलने का प्रतिरोध करती है, जिससे प्रकाश-भार मार्गदर्शक कार्यों के लिए ±0.2° रोटेशन सहिष्णुता के साथ विश्वसनीय एंटी-डिफ्लेक्शन प्रदर्शन प्राप्त होता है।

• एडजस्टेबल बफर और स्ट्रोक फाइन-ट्यूनिंग: सटीक स्ट्रोक फाइन-ट्यूनिंग और सॉफ्ट बफरिंग के लिए फ्रंट एडजस्टेबल रबर एंटी-टकराव पैड से लैस; परिचालन प्रभाव और शोर को कम करने, स्थिर पारस्परिक गति सुनिश्चित करने के लिए निश्चित रियर बफर के साथ मिलान किया गया।

• जगह बचाने वाली 3-साइड माउंटिंग: एंबेडेड बॉडी डिज़ाइन नीचे, ऊपर और साइड दिशाओं से लचीली स्थापना का समर्थन करता है। आरक्षित साइड खांचे अतिरिक्त ब्रैकेट के बिना सीधे चुंबकीय स्विच माउंटिंग की अनुमति देते हैं, जिससे उपकरण स्थान का अधिकतम उपयोग होता है।

• मानक चुंबकीय विन्यास: अंतर्निर्मित चुंबकीय रिंग (एस प्रत्यय) सभी टीएन श्रृंखला मॉडलों के लिए मानक के रूप में सुसज्जित है, जिसमें कोई गैर-चुंबकीय संस्करण उपलब्ध नहीं है, जो सार्वभौमिक स्वचालित अनुप्रयोगों के लिए सुविधाजनक स्ट्रोक स्थिति का पता लगाने में सक्षम बनाता है।

2. मुख्य उत्पाद विभेदन (मुख्य चयन संदर्भ)

• टीएन बनाम टीआर सीरीज: टीएन अधिक कॉम्पैक्ट आकार, कम लागत और बिना φ6 बोर विकल्प के उद्यम मानक को अपनाता है; टीआर उच्च कठोरता, भारी भार प्रतिरोध और φ6 सहित पूर्ण बोर आकार के साथ जेआईएस औद्योगिक मानक का पालन करता है।

• टीएन बनाम सीएक्सएस/सीएक्सएसजे सीरीज: टीएन में मानक सिंगल थ्रस्ट आउटपुट के साथ सिंगल-पिस्टन संरचना है, जो अधिक किफायती और जगह बचाने वाली है; सीएक्सएस और सीएक्सएसजे डबल थ्रस्ट आउटपुट और बेहतर हाई-स्पीड प्रदर्शन के साथ डुअल-पिस्टन डिज़ाइन को अपनाते हैं, जो भारी-लोड और उच्च-सटीक परिदृश्यों के लिए उपयुक्त है।

कोर उप-श्रृंखला वर्गीकरण (रॉड प्रकार)

टीएन श्रृंखला विभिन्न लाइट-लोड ऑटोमेशन स्टेशनों के लिए सिंगल-एंड ऑपरेशन और द्विपक्षीय थ्रू-टाइप मोशन मांगों को पूरा करने के लिए दो मुख्यधारा रॉड प्रकारों को कवर करती है।

उप-सीरीज	रॉड प्रकार	कोड	मुख्य विशेषताएं	अनुप्रयोग परिदृश्य
तमिलनाडु	एकल आउटपुट रॉड (मानक)	तमिलनाडु	सिंगल-एंड रॉड एक्सटेंशन, अल्ट्रा-कॉम्पैक्ट और सार्वभौमिक संरचना	सामान्य स्थिति, वर्कपीस को दबाना, हल्के-भार सामग्री स्थानांतरण, वर्कपीस को अवरुद्ध करना
टीएनडब्ल्यू	डबल थ्रू रॉड	टीएनडब्ल्यू	डुअल-एंड रॉड आउटपुट, द्विपक्षीय वर्कपीस माउंटिंग उपलब्ध, सममित गति	थ्रू-टाइप लिफ्टिंग, द्विदिशात्मक केंद्रीकरण स्थिति, दोहरे पक्ष तुल्यकालिक गति स्टेशन

संपूर्ण मॉडल नामकरण नियम

मॉडल उदाहरण: TN20×50S

1. नामकरण कोड परिभाषा

1. शृंखला कोड: टीएन (सिंगल-एंड रॉड) / टीएनडब्ल्यू (डबल थ्रू रॉड)

2. जनम का आकार: 10/16/20/25/32 मिमी (φ6 बोर उपलब्ध नहीं है, टीआर श्रृंखला से अलग)

3. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 मिमी (अधिकतम स्ट्रोक: 200 मिमी)

4. चुंबकीय वलय विन्यास: एस (मानक अंतर्निर्मित चुंबकीय रिंग, अनिवार्य कॉन्फ़िगरेशन, कोई गैर-चुंबकीय संस्करण नहीं)

5. धागे का प्रकार: डिफ़ॉल्ट पीटी (आरसी) धागा; वैकल्पिक जी थ्रेड (प्रत्यय जी) / एनपीटी थ्रेड (प्रत्यय टी)

6. चुंबकीय स्विच: वैकल्पिक CS1-J, CS1-G, D-M9B और अन्य मॉडल, सीधे साइड आरक्षित खांचे पर स्थापित

सामान्य मानक तकनीकी पैरामीटर

(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, शुष्क हवा)

• ऑपरेशन मोड: डबल-एक्टिंग सिंगल-पिस्टन ड्राइविंग

• कार्य दबाव सीमा: 0.15~1.0MPa

• प्रूफ का दबाव: 1.5MPa

• परिवेश का तापमान: -20℃~70℃ (बर्फ रहित वातावरण)

• परिचालन गति: 30~500mm/s

• एंटी-रोटेशन सटीकता: ±0.2° (स्थिर प्रकाश-भार मार्गदर्शक परिशुद्धता)

• बफ़र मोड: फ्रंट एडजस्टेबल रबर एंटी-टकराव पैड + रियर फिक्स्ड रबर बफर (कोई एयर बफर विकल्प नहीं)

• पाइपिंग पोर्ट का आकार

￮ φ10: M5×0.8

￮ φ16/20/25/32: पीटी1/8 (आरसी1/8)

• माउंटिंग विधि: एंबेडेड बॉडी इंस्टॉलेशन + 3-तरफा माउंटिंग (नीचे / ऊपर / साइड), अल्ट्रा-स्पेस-सेविंग डिज़ाइन

सैद्धांतिक जोर और तनाव डेटा (@0.5MPa, यूनिट: N)

मानक सिंगल थ्रस्ट आउटपुट के साथ सिंगल-पिस्टन संरचना, पारंपरिक प्रकाश-लोड परिदृश्यों के लिए लागत प्रभावी

बोर का आकार (मिमी)	जोर (एन)	तनाव (एन)
10	39	37
16	101	98
20	157	153
25	245	240
32	402	396

त्वरित चयन मार्गदर्शिका

1. बजट एवं स्थान चयन: अल्ट्रा-कॉम्पैक्ट स्पेस और कम लागत वाली लाइट-लोड मांगों के लिए टीएन श्रृंखला चुनें; जेआईएस मानक, हेवी-लोड ऑपरेशन और φ6 बोर आवश्यकताओं के लिए टीआर श्रृंखला का चयन करें।

2. जोर और प्रदर्शन चयन: डबल थ्रस्ट आउटपुट और हाई-स्पीड पिक-एंड-प्लेस परिदृश्यों के लिए सीएक्सएस/सीएक्सएसजे डुअल-पिस्टन सिलेंडर को अपनाएं; यदि मानक सिंगल थ्रस्ट कामकाजी मांगों को पूरा करता है तो टीएन/टीआर सिंगल-पिस्टन सिलेंडर का चयन करें।

3. रॉड प्रकार चयन: पारंपरिक एकल-दिशा संचालन के लिए मानक टीएन सिंगल-एंड रॉड चुनें; द्विपक्षीय माउंटिंग और द्विदिश तुल्यकालिक गति के लिए टीएनडब्ल्यू डबल थ्रू रॉड का चयन करें।

4. चुंबकीय विन्यास नोट: सभी टीएन श्रृंखला सिलेंडर मानक (अनिवार्य कॉन्फ़िगरेशन) के रूप में एस चुंबकीय रिंग से सुसज्जित हैं, किसी अतिरिक्त चयन की आवश्यकता नहीं है।

एक वाक्य सारांश

एसओएलएच टीएन श्रृंखला ट्विन शाफ्ट सिलेंडर में कॉम्पैक्ट स्पेस-सेविंग डिज़ाइन, कम लागत, 3-तरफा लचीला माउंटिंग और मानक चुंबकीय कॉन्फ़िगरेशन शामिल है, जो सामान्य स्वचालन उपकरण में लाइट-लोड पोजिशनिंग, प्रेसिंग, ब्लॉकिंग और ट्रांसफरिंग के लिए सबसे बहुमुखी और लागत प्रभावी वायवीय समाधान है।
