ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

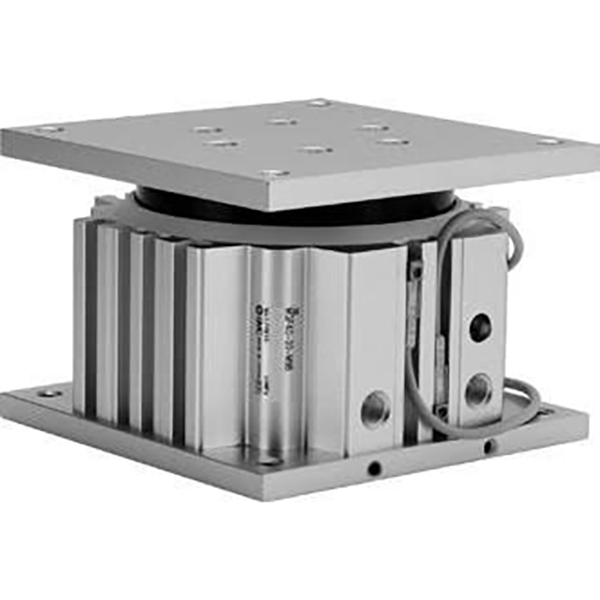

एसओएलएच एमजीएफ श्रृंखला एक लो-प्रोफाइल गाइड टेबल सिलेंडर है जिसमें एक बड़ी संकेंद्रित गाइड स्लीव संरचना और 360° समान एंटी-डिफ्लेक्शन लोड क्षमता है। 30 मिमी से 100 मिमी तक के मानक छोटे स्ट्रोक के साथ φ40 मिमी, φ63 मिमी और φ100 मिमी के बोर आकार को कवर करते हुए, यह सिलेंडर एक अल्ट्रा-पतली कम-ऊंचाई डिजाइन को अपनाता है और ऊपर और नीचे दोहरी-दिशा माउंटिंग का समर्थन करता है। यह उत्कृष्ट एंटी-एक्सेंट्रिक लोड प्रदर्शन और उच्च परिशुद्धता एंटी-रोटेशन क्षमता प्रदान करता है, जो वर्कपीस उठाने, सटीक स्थिति, स्टेशन मोड़ और हेवी-ड्यूटी पुशिंग जैसी शॉर्ट-स्ट्रोक हेवी-लोड कार्य स्थितियों के लिए बिल्कुल उपयुक्त है, जो कॉम्पैक्ट स्वचालित उपकरणों के लिए पसंदीदा वायवीय समाधान के रूप में कार्य करता है।
• अल्ट्रा-लो प्रोफाइल और न्यूनतम ऊंचाई: समग्र स्थापना ऊंचाई एमजीक्यू श्रृंखला की तुलना में 15-20% कम है, जो अत्यधिक कॉम्पैक्ट उपकरण लेआउट में फिट होने के लिए एक अति पतली बॉडी का एहसास कराती है। पारंपरिक दोहरी गाइड रॉड संरचना को बड़े-व्यास संकेंद्रित गाइड आस्तीन के साथ बदलने से कुल वजन लगभग 15% कम हो जाता है और दिशात्मक संवेदनशीलता के बिना लगातार 360° सर्वदिशात्मक विरोधी-विक्षेपण प्रदर्शन प्रदान करता है।
• शक्तिशाली एंटी-एक्सेंट्रिक लोड और उच्च कठोरता: एकीकृत बड़ी गाइड स्लीव और अंतर्निर्मित एंटी-रोटेशन पिन संरचना सिलेंडर को अल्ट्रा-बड़े स्वीकार्य टॉर्क प्रदान करती है, जो φ100 मिमी मॉडल के लिए 409N·m तक पहुंचती है। यह विक्षेपण या जाम हुए बिना किसी भी 360° दिशा से विलक्षण भार को स्थिर रूप से सहन करता है। उच्च परिशुद्धता एंटी-रोटेशन सटीकता स्थिर दोहराई गई स्थिति सुनिश्चित करती है: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°)।
• लचीला माउंटिंग और पाइपिंग लेआउट: ऊपर और नीचे के नवोन्वेषी द्वि-दिशात्मक माउंटिंग डिज़ाइन को अपनाता है, जो क्षैतिज उठाने, ऊर्ध्वाधर दबाव और बहु-दिशात्मक कार्य परिदृश्यों के अनुकूल ऊपरी और निचली दोनों सतहों पर निश्चित स्थापना को सक्षम बनाता है। चार-तरफा टी-स्लॉट डिज़ाइन (पाइपिंग सतह को छोड़कर तीन उपलब्ध पक्ष) से सुसज्जित, लचीले बहु-स्थिति स्ट्रोक का पता लगाने के लिए चार तरफ चुंबकीय स्विच स्थापित किए जा सकते हैं।
• टिकाऊ और कम रखरखाव वाला डिज़ाइन: डुअल-एंड रबर बफ़र्स के साथ डबल-एक्टिंग रिसीप्रोकेटिंग संरचना प्रभावी ढंग से आंदोलन प्रभाव और ऑपरेटिंग शोर को कम करती है, जिससे सिलेंडर और परिधीय उपकरणों की सेवा जीवन का विस्तार होता है। तेल-मुक्त रखरखाव-मुक्त डिज़ाइन स्वच्छ वातावरण में संचालन का समर्थन करता है और दैनिक रखरखाव लागत को काफी कम करता है।

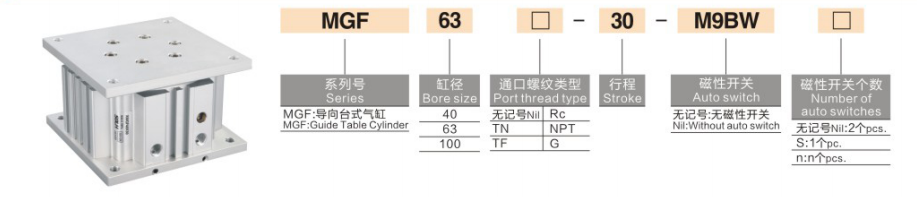

मॉडल उदाहरण: MGF63-50-M9BW | 10-एमजीएफ40-30-वाई59बी
|
कोड खंड |
विशिष्टता का अर्थ |
|
एमजीएफ |
सीरीज कोड: लो-प्रोफाइल गाइड टेबल सिलेंडर |
|
40/63/100 |
बोर का आकार (मिमी): वैकल्पिक φ40 / φ63 / φ100 |
|
30/50/75/100 |
मानक स्ट्रोक (मिमी): 30/50/75/100 |
|
एस/2एस |
चुंबकीय स्विच कॉन्फ़िगरेशन: कोई निशान नहीं = कोई स्विच नहीं; एस = 1 स्विच; 2एस = 2 स्विच |
|
M9BW/Y59B |
स्थिति संवेदन के लिए वैकल्पिक चुंबकीय स्विच मॉडल |
|
10- (उपसर्ग) |
स्वच्छ कम-धूल श्रृंखला, उच्च-स्वच्छता वाले कार्य वातावरण के लिए उपयुक्त |
मानक आदेश संदर्भ उदाहरण
• एमजीएफ40-30: 40 मिमी बोर, 30 मिमी स्ट्रोक, चुंबकीय स्विच के बिना मानक प्रकार
• एमजीएफ63-75-2एस: 63 मिमी बोर, 75 मिमी स्ट्रोक, दोहरी स्थिति का पता लगाने के लिए दोहरे चुंबकीय स्विच
• 10-एमजीएफ100-100-वाई59बी: 100 मिमी बोर, 100 मिमी स्ट्रोक, वाई59बी चुंबकीय स्विच के साथ साफ कम-धूल श्रृंखला
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)
1. सामान्य प्रदर्शन विशिष्टताएँ
• ऑपरेशन मोड: दोहरा अभिनय प्रत्यागामी गति
• कार्य दबाव सीमा: 0.1~1.0एमपीए; सबूत दबाव: 1.5MPa
• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)
• पिस्टन संचालन गति: 50~500mm/s
• बफ़र मोड: प्रभाव में कमी और शोर उन्मूलन के लिए डुअल-एंड रबर बफर
• स्नेहन मोड: तेल मुक्त रखरखाव-मुक्त संचालन, स्वच्छ कार्यशालाओं के साथ संगत
2. सैद्धांतिक जोर डेटा (इकाई: एन)
|
बोर का आकार (मिमी) |
सैद्धांतिक जोर (एन) |
|
40 |
628 |
|
63 |
1559 |
|
100 |
3927 |
3. स्वीकार्य टॉर्क डेटा (100 मिमी/सेकेंड, यूनिट: एनएम)
|
बोर का आकार (मिमी) |
स्वीकार्य टोक़ (एनएम) |
|
40 |
110 |
|
63 |
222 |
|
100 |
409 |
4. उत्पाद वजन डेटा (50 मिमी स्ट्रोक, इकाई: किग्रा)
|
बोर का आकार (मिमी) |
वजन (किग्रा) |
|
40 |
3.5 |
|
63 |
7.2 |
|
100 |
15.0 |
• लिफ्टिंग एवं पोजिशनिंग स्टेशन: उत्पादन लाइन वर्कपीस जैकिंग, पैलेट पोजिशनिंग और जिग इजेक्शन के लिए आदर्श। उच्च-कठोरता गाइड संरचना स्थिति विचलन के बिना शॉर्ट-स्ट्रोक हेवी-लोड स्थितियों के तहत स्थिर संचालन सुनिश्चित करती है।
• स्टेशन मोड़ एवं दिशा स्विचिंग: इंडेक्स प्लेट रोटेशन, 90° वर्कपीस फ़्लिपिंग और स्वचालित दिशा स्विचिंग प्रक्रियाओं के लिए उपयुक्त। अल्ट्रा-उच्च एंटी-रोटेशन परिशुद्धता लगातार मशीनिंग और असेंबली सटीकता की गारंटी देती है।
• हेवी-ड्यूटी कम दूरी का अनुवाद: शॉर्ट-स्ट्रोक हेवी-लोड पुशिंग/पुलिंग और 360° मनमानी दिशा सनकी लोड ड्राइविंग के लिए बिल्कुल सही। समान सर्वदिशात्मक विरोधी-विक्षेपण क्षमता पारंपरिक दोहरे-गाइड-रॉड सिलेंडरों की दिशात्मक सीमा को हल करती है।
• उच्च-स्वच्छता वाले स्वचालित उपकरण: तेल मुक्त और कम धूल वाला डिज़ाइन सेमीकंडक्टर, 3सी इलेक्ट्रॉनिक्स और चिकित्सा उपकरणों के सख्त कामकाजी वातावरण के अनुकूल है, जो कम रखरखाव आवश्यकताओं के साथ स्वच्छ कार्यशाला उत्पादन मानकों को पूरा करता है।
|
तुलना मद |
एमजीएफ (गाइड टेबल सिलेंडर) |
एमजीक्यू (पतला गाइड रॉड सिलेंडर) |
|
मार्गदर्शक संरचना |
बड़ी संकेंद्रित गाइड आस्तीन (360° समान विरोधी विक्षेपण) |
दोहरी गाइड रॉड (दिशा-संवेदनशील भार प्रतिरोध) |
|
स्थापना ऊँचाई |
अल्ट्रा-लो (एमजीक्यू से 15-20% कम) |
निम्न प्रोफ़ाइल |
|
एंटी-रोटेशन सटीकता |
उच्चतर (±0.05°~±0.08°) |
±0.04°~±0.10° |
|
स्वीकार्य टॉर्क |
अल्ट्रा-लार्ज (अधिकतम 409N·m) |
मध्यम |
|
स्ट्रोक रेंज |
30-100 मिमी (शॉर्ट स्ट्रोक समर्पित) |
25-250 मिमी (मध्यम लघु स्ट्रोक) |
|
माउंटिंग विधि |
ऊपर और नीचे द्वि-दिशात्मक माउंटिंग |
एकल-दिशा माउंटिंग |
1. बोर आकार चयन: वास्तविक कार्य भार के आधार पर उपयुक्त बोर का चयन करें। सैद्धांतिक जोर सुनिश्चित करें ≥ वास्तविक भार × 1.5। स्थिरता और विक्षेपण-विरोधी प्रदर्शन को बढ़ाने के लिए विलक्षण भार वाली कार्य स्थितियों के लिए बड़े बोर आकार को प्राथमिकता दें।
2. स्ट्रोक चयन: मानक स्ट्रोक विकल्प 30 मिमी, 50 मिमी, 75 मिमी और 100 मिमी हैं। कम प्रोफ़ाइल और उच्च एंटी-एक्सेंट्रिक क्षमता की आवश्यकता वाले सभी शॉर्ट-स्ट्रोक अनुप्रयोगों (≤100 मिमी) के लिए एमजीएफ श्रृंखला को प्राथमिकता दें।
3. कॉन्फ़िगरेशन चयन
￮ डुअल-पोजीशन स्ट्रोक डिटेक्शन: सटीक एंड-टू-एंड पोजिशनिंग मॉनिटरिंग के लिए 2S डुअल मैग्नेटिक स्विच कॉन्फ़िगरेशन का चयन करें।
￮ उच्च-स्वच्छता वाला वातावरण: अर्धचालक, चिकित्सा और इलेक्ट्रॉनिक परिशुद्धता उपकरण परिदृश्यों के अनुकूल होने के लिए 10-उपसर्ग स्वच्छ कम-धूल श्रृंखला चुनें।
एसओएलएच एमजीएफ श्रृंखला लो-प्रोफाइल गाइड टेबल सिलेंडर में अल्ट्रा-थिन इंस्टॉलेशन ऊंचाई, 360 डिग्री समान एंटी-डिफ्लेक्शन लोड क्षमता, बड़े स्वीकार्य टॉर्क और द्वि-दिशात्मक माउंटिंग लचीलेपन की सुविधा है, जो कॉम्पैक्ट सटीक स्वचालन उपकरण के लिए इष्टतम शॉर्ट-स्ट्रोक हेवी-लोड वायवीय समाधान के रूप में कार्य करता है।
