टीसीएल/टीसीएम सीरीज ट्राई-रॉड सिलेंडर
  • टीसीएल/टीसीएम सीरीज ट्राई-रॉड सिलेंडरटीसीएल/टीसीएम सीरीज ट्राई-रॉड सिलेंडर

टीसीएल/टीसीएम सीरीज ट्राई-रॉड सिलेंडर

एसओएलएच टीसी श्रृंखला त्रिअक्षीय गाइड रॉड सिलेंडर एसएमसी एमजीपी श्रृंखला के लिए एक सीधा ड्रॉप-इन प्रतिस्थापन है। यह एक एकीकृत तीन-अक्ष संरचना को अपनाता है जिसमें दो गाइड रॉड और एक केंद्रीय पिस्टन रॉड शामिल है, जिसमें अल्ट्रा-हाई कठोरता होती है। इसकी मरोड़ प्रतिरोध और पार्श्व भार क्षमता पारंपरिक दोहरे-गाइड रॉड सिलेंडरों की तुलना में दोगुनी से अधिक है, जो प्रभावी रूप से विक्षेपण और स्थितिगत ऑफसेट को रोकती है। उपलब्ध बोर का आकार दो मुख्य वेरिएंट के साथ φ6 मिमी से 100 मिमी तक होता है: टीसीएल सटीक बॉल बेयरिंग प्रकार उच्च आवृत्ति उठाने और सटीक स्थिति के लिए अल्ट्रा-लो घर्षण और चिकनी गति प्रदान करता है; टीसीएम पीतल मिश्र धातु स्लाइडिंग बीयरिंग प्रकार भारी भार, धूल भरे वातावरण और कन्वेयर लाइन स्टॉपिंग संचालन के लिए बेहतर पहनने के प्रतिरोध और प्रभाव प्रतिरोध का दावा करता है। मानक स्ट्रोक 5 मिमी से 500 मिमी तक कवर करते हैं। वैकल्पिक कॉन्फ़िगरेशन में जे-प्रकार स्ट्रोक समायोजन (अधिकतम 50 मिमी समायोज्य रेंज) और -टी उच्च तापमान संस्करण -20 ℃ से 120 ℃ तक लगातार काम करना शामिल है। मानक विन्यास में अंतर्निर्मित चुंबकीय छल्ले, दोहरे अंत रबर बफ़र्स और तेल-मुक्त रखरखाव-मुक्त संचालन शामिल हैं। चुंबकीय स्विच के लिए बहु-दिशात्मक माउंटिंग छेद और चार-साइड स्लॉट एकीकृत हैं, जबकि शीर्ष और किनारे पर दोहरे एयर पोर्ट लचीले पाइपिंग लेआउट को सक्षम करते हैं। निकला हुआ किनारा और पैर ब्रैकेट सहायक उपकरण बहुमुखी स्थापना अभिविन्यास का समर्थन करते हैं। ऑपरेटिंग दबाव 0.1 एमपीए से 1.0 एमपीए तक होता है, और बेंचमार्क पोजिशनिंग छेद विश्वसनीय दोहराव सटीकता सुनिश्चित करते हैं। कन्वेयर स्टॉपर लिफ्टिंग, 3सी इलेक्ट्रॉनिक्स में पीसीबी हैंडलिंग और क्रिम्पिंग, पैकेजिंग गेट एक्चुएशन, जिग इजेक्शन और एक्सेंट्रिक लोड ड्राइविंग में व्यापक रूप से उपयोग किया जाता है, यह एकीकृत एक्चुएटर अलग-अलग बाहरी मार्गदर्शक असेंबली की आवश्यकता को समाप्त करता है, लघु परिशुद्धता स्टेशनों और सामान्य मध्यम-से-भारी शुल्क स्वचालन के लिए उत्कृष्ट लागत प्रदर्शन के साथ यांत्रिक डिजाइन को सरल बनाता है।

टीसी सीरीज त्रिअक्षीय गाइड रॉड सिलेंडर | टीसीएल/टीसीएम उच्च कठोरता एंटी-टोरसन वायवीय सिलेंडर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


उत्पाद अवलोकन और मुख्य संरचनात्मक विशेषताएं

     एसओएलएच टीसी श्रृंखला एक उच्च-प्रदर्शन त्रिअक्षीय गाइड रॉड सिलेंडर है जो एक एकीकृत दोहरी गाइड रॉड + केंद्रीय पिस्टन रॉड संरचना को अपनाता है। अल्ट्रा-उच्च कठोरता, उत्कृष्ट एंटी-टोरसन क्षमता, मजबूत पार्श्व भार प्रतिरोध और सटीक स्थिति सटीकता के साथ विशेष रुप से प्रदर्शित, यह श्रृंखला φ6 मिमी से φ100 मिमी तक की पूर्ण बोर रेंज को कवर करती है, जिसमें दो मुख्य मॉडल शामिल हैं: टीसीएल सटीक बॉल बेयरिंग प्रकार और टीसीएम हेवी-ड्यूटी स्लाइड बेयरिंग प्रकार। इसका व्यापक रूप से कॉम्पैक्ट पुशिंग, लिफ्टिंग, स्टॉपिंग और सटीक अनुवाद स्टेशनों के लिए उपयोग किया जाता है, जो मानक स्वचालन परिदृश्यों में एसएमसी एमजीपी श्रृंखला के लिए एक आदर्श ड्रॉप-इन प्रतिस्थापन के रूप में कार्य करता है।


प्रमुख संरचनात्मक लाभ

• अति-उच्च कठोरता त्रिअक्षीय संरचना: दो उच्च शक्ति वाले स्टील गाइड रॉड और एक केंद्रीय पिस्टन रॉड से सुसज्जित, एकीकृत त्रिअक्षीय संरचना सामान्य सिलेंडर की तुलना में दोगुने से अधिक मरोड़ प्रतिरोध और पार्श्व भार क्षमता प्रदान करती है। यह प्रभावी ढंग से झुकने और ऑफसेट को रोकता है, उत्कृष्ट स्थिरता के साथ विलक्षण भार और अनुप्रस्थ प्रभाव वाली कार्य स्थितियों को अपनाता है।

• पूर्ण परिदृश्यों के लिए दोहरी असर विन्यास

○ टीसीएल (बॉल बेयरिंग): अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूथ स्ट्रोक और स्थिर उच्च-आवृत्ति संचालन, सटीक जैकिंग, हाई-स्पीड साइक्लिंग और कम-घर्षण गति आवश्यकताओं के लिए आदर्श।

○ टीसीएम (स्लाइड बियरिंग): पीतल मिश्र धातु स्लाइडिंग बुशिंग को अपनाते हुए, इसमें उत्कृष्ट पहनने के प्रतिरोध, प्रभाव प्रतिरोध और पार्श्व भार सहनशीलता की सुविधा है, जो भारी भार, धूल भरी और ब्रेकिंग कार्य स्थितियों के लिए बिल्कुल उपयुक्त है।

• एकीकृत पतला और कॉम्पैक्ट डिज़ाइन: समग्र स्थापना स्थान को कम करने के लिए ड्राइविंग इकाई और मार्गदर्शक इकाई को अत्यधिक एकीकृत किया गया है। शीर्ष और साइड सतहों पर दोहरे एयर इनलेट लचीले पाइपिंग लेआउट का समर्थन करते हैं, जो विभिन्न ऑन-साइट पाइपलाइन दिशाओं और कॉम्पैक्ट उपकरण संरचनाओं के अनुकूल होते हैं।

• उच्च परिशुद्धता दोहराव स्थिति निर्धारण: अल्ट्रा-हाई रिपीट पोजिशनिंग सटीकता सुनिश्चित करने के लिए बेस, रियर एंड फेस और फिक्सिंग प्लेट पर सटीक पोजिशनिंग छेद आरक्षित हैं। चार-तरफा चुंबकीय स्विच खांचे बहु-दिशात्मक स्विच स्थापना का समर्थन करते हैं, जो लचीले और व्यापक स्ट्रोक स्थिति का पता लगाते हैं।

• मानक प्रीमियम कॉन्फ़िगरेशन: अंतर्निर्मित चुंबकीय रिंग (मानक एस चुंबक), डुअल-एंड रबर बफ़र्स और तेल-मुक्त रखरखाव-मुक्त डिज़ाइन, स्वच्छ कार्यशाला संचालन मानकों के अनुरूप। 5 मिमी से 500 मिमी तक के मानक स्ट्रोक के साथ डबल-एक्टिंग डिज़ाइन लगभग सभी पारंपरिक ऑटोमेशन ड्राइविंग स्ट्रोक को कवर करता है।

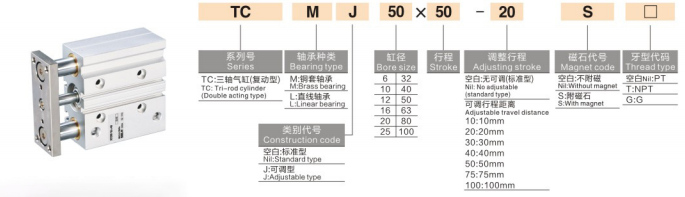

संपूर्ण मॉडल नामकरण नियम

मॉडल उदाहरण: TCM20-50S | टीसीएल16-30जे-20एस-टी

कोड खंड

विशिष्टता का अर्थ

टीसी

श्रृंखला कोड: डबल-अभिनय त्रिअक्षीय गाइड रॉड सिलेंडर

एम/एल

बियरिंग प्रकार: एम=टीसीएम पीतल स्लाइड बियरिंग; एल=टीसीएल सटीक बॉल बेयरिंग

J

समायोज्य स्ट्रोक प्रकार (कोई निशान नहीं = मानक निश्चित स्ट्रोक प्रकार)

6~100

बोर का आकार (मिमी): φ6/10/12/16/20/25/32/40/50/63/80/100

5~500

मानक स्ट्रोक (मिमी): 5/10/20/30/40/50/75/100~500

0~50 (जे-प्रकार)

समायोज्य स्ट्रोक रेंज (जे-प्रकार के लिए विशेष, अधिकतम 50 मिमी समायोजन)

S

चुंबक सुसज्जित (अंतर्निहित चुंबकीय रिंग, मानक विन्यास)

-टी

उच्च तापमान प्रतिरोधी विकल्प: कार्य तापमान -20℃~120℃

मानक आदेश संदर्भ उदाहरण

• टीसीM25-75S: 25 मिमी बोर, 75 मिमी स्ट्रोक, अंतर्निर्मित चुंबक के साथ स्लाइड बेयरिंग प्रकार

• टीसीL20-50J-20S: 20 मिमी बोर, 50 मिमी मानक स्ट्रोक, 20 मिमी समायोज्य स्ट्रोक, चुंबक के साथ बॉल बेयरिंग सटीक प्रकार

• टीसीM32-100S-T: 32 मिमी बोर, 100 मिमी स्ट्रोक, उच्च तापमान प्रतिरोध के साथ स्लाइड असर प्रकार


मानक कोर तकनीकी पैरामीटर

(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)

1. सामान्य प्रदर्शन पैरामीटर

• ऑपरेशन मोड: दोहरा अभिनय प्रत्यागामी गति

• कार्य दबाव सीमा: 0.1~1.0एमपीए; सबूत दबाव: 1.5MPa

• परिवेश का तापमान: -20℃~70℃ (बर्फ मुक्त पारंपरिक वातावरण); -20℃~120℃ (-T उच्च तापमान संस्करण)

• पिस्टन संचालन गति: 50~500मिमी/सेकंड (φ6~63 छोटा और मध्यम बोर); 50~400मिमी/सेकंड (φ80/100 बड़ा बोर)

• बफ़र मोड: मानक दोहरे अंत रबर बफर; उच्च प्रभाव वाले परिदृश्यों के लिए वैकल्पिक एयर कुशन बफर

• स्नेहन मोड: तेल मुक्त रखरखाव-मुक्त संचालन, स्वच्छ औद्योगिक वातावरण के लिए उपयुक्त

2. सैद्धांतिक थ्रस्ट डेटा (@0.5MPa, यूनिट: N)

बोर का आकार (मिमी)

सैद्धांतिक जोर (एन)

6

14

10

39

12

57

16

101

20

157

25

245

32

402

40

628

50

981

63

1559

80

2513

100

3927

3. उत्पाद वजन डेटा (50 मिमी स्ट्रोक, इकाई: किग्रा)

बोर का आकार (मिमी)

टीसीएम वजन (किग्रा)

टीसीएल वजन (किलो)

6

0.08

0.09

10

0.15

0.16

12

0.20

0.21

16

0.30

0.32

20

0.45

0.47

25

0.70

0.72

32

1.10

1.15

40

1.70

1.75

50

2.60

2.65

63

3.90

4.00

80

6.60

6.70

100

10.30

10.50


टीसीएल बनाम टीसीएम कोर चयन तुलना

तुलना मद

टीसीएल (बॉल बेयरिंग)

टीसीएम (स्लाइड बियरिंग)

बेरिंग के प्रकार

उच्च परिशुद्धता रैखिक बॉल बेयरिंग

पीतल मिश्र धातु स्लाइडिंग बीयरिंग

पार्श्व भार क्षमता

मध्यम (सुचारू गति को प्राथमिकता देता है)

मजबूत (प्रभाव प्रतिरोध को प्राथमिकता देता है)

गति विशेषताएँ

अल्ट्रा-लो घर्षण, स्मूथ स्ट्रोक, स्थिर उच्च-आवृत्ति साइकिलिंग

उत्कृष्ट पहनने के प्रतिरोध, स्थिर संचालन, मजबूत रेडियल भार सहनशीलता

लागू परिदृश्य

परिशुद्धता जैकिंग, उच्च गति प्रत्यागामी गति, कम घर्षण वाले आवश्यक स्टेशन

भारी भार, धूल भरा वातावरण, ब्रेक लगाना और अनुप्रस्थ प्रभाव वाली कार्य स्थितियाँ

लागत स्तर

अधिमूल्य

किफ़ायती


माउंटिंग के तरीके और विशिष्ट अनुप्रयोग परिदृश्य

1. लचीला मल्टी-माउंट डिज़ाइन

• डायरेक्ट बॉडी माउंटिंग: सीधे फिक्सिंग के लिए नीचे, किनारे और अंतिम चेहरे पर आरक्षित स्क्रू छेद, बिना किसी अतिरिक्त ब्रैकेट की आवश्यकता होती है, जिससे ऑन-साइट इंस्टॉलेशन के लिए तेजी से असेंबली और डिस्सेम्बली सक्षम होती है।

• वैकल्पिक सहायक सहायक उपकरण: फ्लैंज (एफ) और फुट ब्रैकेट (एल) माउंटिंग सहायक उपकरण उपलब्ध हैं, जो विविध उपकरण संरचनात्मक डिजाइनों के अनुकूल लचीले क्षैतिज और ऊर्ध्वाधर लेआउट का समर्थन करते हैं।

2. मुख्य औद्योगिक अनुप्रयोग

• कन्वेयर लाइन स्वचालन: वर्कपीस को रोकना, सामग्री उठाना और फूस की स्थिति; मजबूत प्रभाव प्रतिरोध और एंटी-ऑफसेट प्रदर्शन स्थिर संदेश और सीमित संचालन सुनिश्चित करता है।

• 3सी इलेक्ट्रॉनिक परिशुद्धता प्रसंस्करण: पीसीबी हैंडलिंग, टर्मिनल क्रिम्पिंग पोजिशनिंग और लाइट वर्कपीस ट्रांसलेशन; उच्च एंटी-रोटेशन सटीकता शून्य-विक्षेपण परिशुद्धता असेंबली और प्रसंस्करण की गारंटी देती है।

• पैकेजिंग मशीनरी: मटेरियल बैफल ड्राइविंग, साइलो गेट स्विचिंग और कम दूरी की मटेरियल पुशिंग; कॉम्पैक्ट बॉडी अत्यधिक एकीकृत पैकेजिंग उपकरण लेआउट के लिए पूरी तरह से अनुकूल है।

• सामान्य औद्योगिक स्वचालन: जिग लिफ्टिंग, पार्ट इजेक्शन और सनकी लोड ड्राइविंग; पारंपरिक विभाजित सिलेंडर + गाइड रॉड संयोजनों को बदलने, उपकरण संरचना को सरल बनाने और लागत कम करने के लिए सिलेंडर और गाइड कार्यों को एकीकृत करता है।


टीसी सीरीज बनाम एसएमसी एमजीपी सीरीज रिप्लेसमेंट तुलना

तुलना मद

एसओएलएच टीसी श्रृंखला

एसएमसी एमजीपी श्रृंखला

बोर कवरेज रेंज

φ6~100मिमी (पूर्ण सूक्ष्म और मानक रेंज)

φ12~100मिमी (केवल मानक बोर)

असर विन्यास

टीसीएल बॉल बेयरिंग / टीसीएम स्लाइड बेयरिंग

एमजीपीएल बॉल बेयरिंग/एमजीपीएम स्लाइड बेयरिंग

गैर-रोटेशन सटीकता

±0.05°~±0.10°

±0.08°~±0.15°

पार्श्व भार क्षमता

मजबूत (साधारण सिलेंडर से 2 गुना अधिक)

मध्यम

लागत प्रदर्शन

उच्च लागत प्रदर्शन

उच्च बाजार मूल्य

प्रतिस्थापन अनुकूलता

100% प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन

मानक बेंचमार्क मॉडल


तीन-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर आकार चयन: वास्तविक कार्य भार के अनुसार आवश्यक जोर की गणना करें; सैद्धांतिक जोर के साथ बोर आकार का चयन करें ≥ वास्तविक भार × 1.5, अधिभार संचालन से बचने के लिए 50% सुरक्षा मार्जिन आरक्षित करें।

2. बियरिंग प्रकार का चयन: सटीक स्थिति और उच्च-आवृत्ति चिकनी साइक्लिंग परिदृश्यों के लिए टीसीएल बॉल बेयरिंग चुनें; भारी भार, धूल भरी और उच्च प्रभाव वाली कार्य स्थितियों के लिए टीसीएम स्लाइड बेयरिंग चुनें।

3. कार्यात्मक विन्यास चयन

○ स्ट्रोक ठीक समायोजन की मांग: जे-प्रकार समायोज्य स्ट्रोक (0 ~ 50 मिमी समायोज्य रेंज) का चयन करें

○ स्थिति का पता लगाने की मांग: एस चुंबक विन्यास + बहु-दिशात्मक चुंबकीय स्विच (चार तरफ स्थापित करने योग्य) का चयन करें

○ उच्च तापमान कार्य वातावरण: -T उच्च तापमान प्रतिरोधी विकल्प चुनें (-20℃~120℃)


एक वाक्य सारांश

      एसओएलएच टीसी श्रृंखला त्रिअक्षीय गाइड रॉड सिलेंडर दोहरे असर विकल्पों और समायोज्य स्ट्रोक और उच्च तापमान वैकल्पिक कार्यों के साथ उच्च कठोरता, सुपर पार्श्व भार प्रतिरोध और उच्च परिशुद्धता एंटी-रोटेशन प्रदर्शन को एकीकृत करता है, जो पूर्ण-दृश्य स्वचालन लिफ्टिंग, स्टॉपिंग और पोजिशनिंग ड्राइविंग के लिए एसएमसी एमजीपी श्रृंखला के लिए सबसे अधिक लागत प्रभावी प्रत्यक्ष प्रतिस्थापन के रूप में कार्य करता है।
