ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

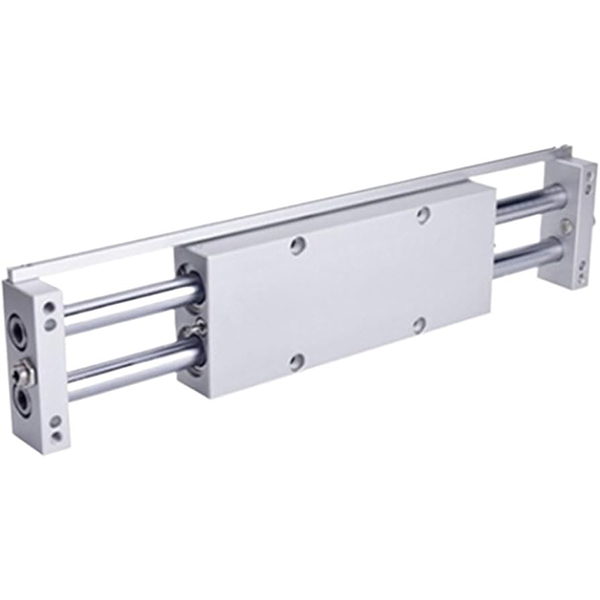

SOLH CX2 श्रृंखला एक पेशेवर डबल-पिस्टन डबल-रॉड स्लाइड बेयरिंग सिलेंडर है जिसमें अल्ट्रा-लो प्रोफाइल, डबल थ्रस्ट आउटपुट, बेहतर एंटी-रोटेशन सटीकता और मजबूत पार्श्व भार प्रतिरोध है। यह 25 मिमी से 200 मिमी तक के मानक स्ट्रोक के साथ φ10 मिमी, φ15 मिमी और φ25 मिमी के बोर आकार को कवर करता है। कॉम्पैक्ट इंस्टॉलेशन स्पेस, सटीक मार्गदर्शन और मध्यम-भारी लोड पुशिंग/पुलिंग ऑपरेशन के लिए डिज़ाइन की गई, यह श्रृंखला विभिन्न सटीक स्वचालित स्टेशनों में व्यापक रूप से लागू की जाती है। सीएक्सडब्ल्यूएम (हाइड्रोलिक बफर के साथ स्लाइड बेयरिंग) और सीएक्सडब्ल्यूएल (हाइड्रोलिक बफर के साथ बॉल बेयरिंग) सहित विस्तारित मॉडल उच्च गति और उच्च प्रभाव वाली कार्य स्थितियों के लिए उपलब्ध हैं।
• डबल रॉड डबल थ्रस्ट आउटपुट: डुअल-पिस्टन और डुअल-रॉड एकीकृत संरचना को अपनाते हुए, सैद्धांतिक जोर समान बोर आकार वाले सिंगल-रॉड सिलेंडर से दोगुना है, जो शक्तिशाली ड्राइविंग बल और उत्कृष्ट समग्र संरचनात्मक कठोरता प्रदान करता है। मानक CX2 मॉडल स्थिर रैखिक गति के लिए उच्च परिशुद्धता स्लाइड बेयरिंग मार्गदर्शन को अपनाता है।
• अल्ट्रा-हाई एंटी-रोटेशन और पोजिशनिंग सटीकता: सममित डबल-रॉड संरचना विश्वसनीय यांत्रिक एंटी-रोटेशन प्रदर्शन का एहसास कराती है। एंटी-रोटेशन सटीकता ±0.1° (φ10) और ±0.02° (φ25) तक पहुंचती है, जिससे उत्कृष्ट दोहराई गई स्थिति स्थिरता सुनिश्चित होती है। माउंटिंग सतह और पिस्टन रॉड के बीच उच्च परिशुद्धता वाली समानांतर मशीनिंग पार्श्व और विलक्षण भार के प्रतिरोध को काफी बढ़ा देती है।
• लो-प्रोफ़ाइल और लचीली बहु-दिशात्मक माउंटिंग: अल्ट्रा-थिन कॉम्पैक्ट बॉडी डिज़ाइन संकीर्ण और सीमित उपकरण स्थान के लिए पूरी तरह से अनुकूल है। सिलेंडर बॉडी और एंड प्लेट दोनों निश्चित स्थापना का समर्थन करते हैं, जिससे दो कार्य मोड सक्षम होते हैं:सिलेंडर बॉडी को मूविंग एंड प्लेट के साथ फिक्स किया गया याअंत प्लेट चलती सिलेंडर बॉडी के साथ तय की गई. चार-तरफा माउंटिंग छेद और तीन-दिशा पाइपिंग पोर्ट से सुसज्जित, यह लचीली वायु पाइपलाइन लेआउट के साथ ऊपर, नीचे और साइड दिशाओं से फिक्सिंग का समर्थन करता है।
• सुचारू संचालन और लंबी सेवा जीवन: मानक विन्यास के रूप में दोहरे-अंत रबर बफ़र्स के साथ डबल-एक्टिंग पारस्परिक संरचना प्रभावी ढंग से गति प्रभाव और ऑपरेटिंग शोर को कम करती है। वैकल्पिक CXWM/CXWL हाइड्रोलिक बफर संस्करण उच्च गति और कम गति दोनों संचालन के लिए उत्कृष्ट शॉक अवशोषण प्रदान करते हैं, जिससे शोर में कमी और रखरखाव-मुक्त बफरिंग प्रदर्शन का एहसास होता है। तेल-मुक्त डिज़ाइन स्वच्छ कामकाजी वातावरण के अनुकूल है और दैनिक रखरखाव लागत को कम करता है।

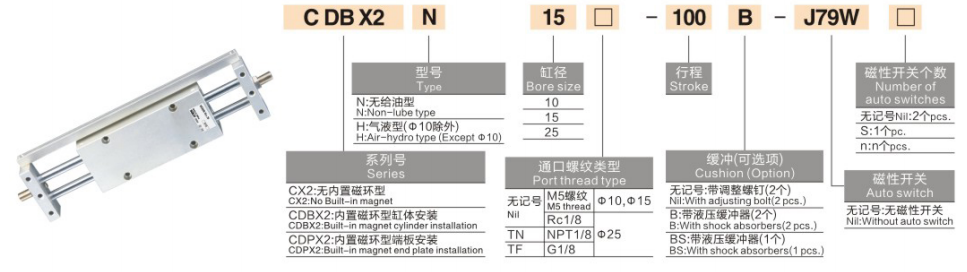

मॉडल उदाहरण: CX2N15-50 | CX225-100-M9BW
|
कोड खंड |
विशिष्टता का अर्थ |
|
सीएक्स2 |
श्रृंखला कोड: डबल रॉड स्लाइड बियरिंग सिलेंडर |
|
N |
चुंबकीय-मुक्त प्रकार (डिफ़ॉल्ट रूप से चुंबकीय सुसज्जित मानक, छोड़ा गया चिह्न) |
|
10/15/25 |
बोर का आकार (मिमी): वैकल्पिक φ10 / φ15 / φ25 |
|
25~200 |
मानक स्ट्रोक (मिमी): 25/50/75/100/125/150/175/200 |
|
M9BW |
स्ट्रोक स्थिति का पता लगाने के लिए वैकल्पिक चुंबकीय स्विच मॉडल |
मानक आदेश संदर्भ उदाहरण
• सीएक्स210-25: 10 मिमी बोर, 25 मिमी स्ट्रोक, चुंबकीय स्विच के बिना मानक प्रकार
• सीएक्स215-75-2S: 15 मिमी बोर, 75 मिमी स्ट्रोक, दोहरी स्थिति का पता लगाने के लिए दोहरे चुंबकीय स्विच
• सीएक्स2N25-100: 25 मिमी बोर, 100 मिमी स्ट्रोक, चुंबकीय-संवेदनशील परिदृश्यों के लिए चुंबकीय-मुक्त प्रकार
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)
1. सामान्य प्रदर्शन विशिष्टताएँ
• ऑपरेशन मोड: डबल-एक्टिंग (डुअल-पिस्टन सिंक्रोनस ड्राइविंग)
• कार्य दबाव सीमा: 0.15~0.7MPa; सबूत दबाव: 1.05MPa
• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त पारंपरिक वातावरण)
• पिस्टन संचालन गति: 50~500मिमी/सेकंड (मानक सीएक्स2); 800mm/s तक (CXWM/CXWL हाई-स्पीड संस्करण)
• बफ़र मोड: डुअल-एंड रबर बफर (मानक); CXWM/CXWL मॉडल के लिए वैकल्पिक हाइड्रोलिक बफर
• स्नेहन मोड: तेल मुक्त रखरखाव-मुक्त संचालन, स्वच्छ औद्योगिक वातावरण के लिए उपयुक्त
2. सैद्धांतिक डबल थ्रस्ट डेटा (यूनिट: एन)
|
बोर का आकार (मिमी) |
डबल रॉड थ्रस्ट (एन) |
|
10 |
78.5 |
|
15 |
176.7 |
|
25 |
490.9 |
3. स्वीकार्य पार्श्व टोक़ डेटा (इकाई: एनएम)
|
बोर का आकार (मिमी) |
पार्श्व स्वीकार्य टोक़ (एनएम) |
|
10 |
2 |
|
15 |
5 |
|
25 |
16 |
4. उत्पाद वजन डेटा (50 मिमी स्ट्रोक, इकाई: किग्रा)
|
बोर का आकार (मिमी) |
वजन (किग्रा) |
|
10 |
0.45 |
|
15 |
0.95 |
|
25 |
2.3 |
• परिशुद्धता सामग्री स्थानांतरण: इलेक्ट्रॉनिक और सेमीकंडक्टर वर्कपीस अनुवाद, पैलेट एक्सचेंज और जिग पुशिंग/पुलिंग के लिए आदर्श। अल्ट्रा-उच्च एंटी-रोटेशन सटीकता उच्च-सटीक स्थिति और स्थानांतरण प्रक्रियाओं के दौरान शून्य ऑफसेट सुनिश्चित करती है।
• मध्यम-भारी भार उठाना: उत्पादन लाइन वर्कपीस उठाने, मोल्ड इजेक्शन और शॉर्ट-स्ट्रोक हेवी-लोड ड्राइविंग के लिए उपयुक्त। अद्वितीय डबल-थ्रस्ट संरचना और मजबूत एंटी-एक्सेंट्रिक भार क्षमता स्थिर और शक्तिशाली ड्राइविंग प्रदर्शन प्रदान करती है।
• सीमित स्थान स्वचालन स्टेशन: संकीर्ण अंतराल उपकरण स्थापना, क्षैतिज कॉम्पैक्ट लेआउट और सघन बहु-सिलेंडर व्यवस्था के लिए बिल्कुल सही। लो-प्रोफाइल बॉडी और मल्टी-डायरेक्शनल माउंटिंग डिज़ाइन अंतरिक्ष उपयोग को अधिकतम करता है।
• उच्च-स्वच्छता वाला कार्य वातावरण: तेल मुक्त और कम धूल वाला डिज़ाइन चिकित्सा, खाद्य और इलेक्ट्रॉनिक सटीक उपकरणों के अनुकूल है। वैकल्पिक चुंबकीय-मुक्त (एन-प्रकार) संस्करण चुंबकीय हस्तक्षेप के बिना चुंबकीय-संवेदनशील अनुप्रयोग परिदृश्यों से पूरी तरह मेल खाता है।
1. बोर आकार चयन: वास्तविक कार्य भार के अनुसार बोर आकार का चयन करें। पर्याप्त सुरक्षा मार्जिन के साथ सैद्धांतिक दोहरा जोर ≥ वास्तविक भार × 1.5 सुनिश्चित करें। भारी पार्श्व भार के साथ काम करने की स्थिति के लिए φ25 बड़े बोर मॉडल को प्राथमिकता दें।
2. स्ट्रोक चयन: मानक स्ट्रोक 25 मिमी से 200 मिमी तक होता है, वास्तविक यात्रा आवश्यकताओं के अनुसार चयन करें। लॉन्ग-स्ट्रोक, हाई-स्पीड और लगातार प्रभाव वाली कार्य स्थितियों के लिए CXWM/CXWL बफर मॉडल को प्राथमिकता दें।
3. कार्यात्मक विन्यास चयन
￮ दोहरी-अंत स्थिति का पता लगाना: सटीक स्ट्रोक सीमा स्थिति के लिए 2S दोहरी चुंबकीय स्विच कॉन्फ़िगरेशन का चयन करें।
￮ उच्च गति और प्रभाव वाली कार्य स्थितियाँ: CXWM (स्लाइड बेयरिंग + हाइड्रोलिक बफर) / CXWL (बॉल बेयरिंग + हाइड्रोलिक बफर) उन्नत संस्करण चुनें।
￮ चुंबकीय-संवेदनशील परिदृश्य: चुंबकीय हस्तक्षेप से बचने के लिए एन-प्रकार चुंबकीय-मुक्त सिलेंडर को अपनाएं।
SOLH CX2 श्रृंखला डबल रॉड स्लाइड सिलेंडर डबल थ्रस्ट आउटपुट, अल्ट्रा-हाई एंटी-रोटेशन प्रिसिजन, लो-प्रोफाइल कॉम्पैक्ट स्ट्रक्चर और मल्टी-डायरेक्शनल माउंटिंग लचीलेपन को एकीकृत करता है, जो सीमित-स्थान परिशुद्धता स्वचालित उपकरणों के लिए स्थिर और विश्वसनीय मध्यम-भारी लोड ड्राइविंग समाधान प्रदान करता है।
