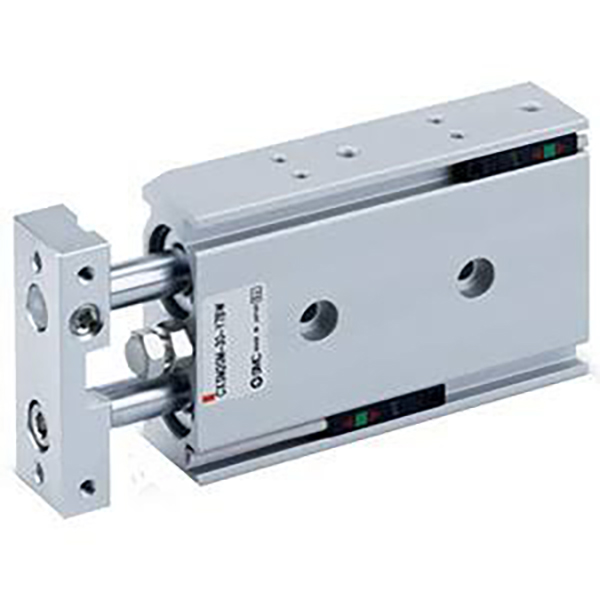

SOLH CXSJ श्रृंखला मानक CXS ट्विन सिलेंडर का उन्नत अल्ट्रा-कॉम्पैक्ट संस्करण है। एक डबल-पिस्टन और डबल-गाइड-रॉड एकीकृत संरचना को अपनाते हुए, यह वितरित करता हैएकल सिलेंडर की तुलना में दोहरा जोर और ±0.1° की शून्य घूर्णन सटीकता प्राप्त करता है। पारंपरिक सीएक्सएस मॉडल की तुलना में कम लंबाई, संकीर्ण चौड़ाई और हल्के वजन के साथ अनुकूलित, सीएक्सएसजे श्रृंखला में अधिक लचीली माउंटिंग की सुविधा है और इसे विशेष रूप से अल्ट्रा-सीमित स्वचालन स्थानों में पिक-एंड-प्लेस, सामग्री स्थानांतरण, सटीक स्थिति और हल्के-लोड दबाने वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।
• दोहरी पिस्टन और दोहरी गाइड रॉड एकीकरण: सार्वभौमिक समग्र आयामों के साथ वैकल्पिक स्लाइड बेयरिंग (एम) और बॉल बेयरिंग (एल) कॉन्फ़िगरेशन, विभिन्न कामकाजी परिस्थितियों के लिए स्थायित्व, सटीकता और लागत को संतुलित करना।
• प्रतिवर्ती चुंबकीय स्विच बेस: संरचनात्मक हस्तक्षेप के बिना 4-दिशा स्थापना का समर्थन करता है, लचीली बहु-कोण स्थिति का पता लगाने और सममित बाएं/दाएं माउंटिंग अनुकूलन को सक्षम करता है।
• मानक बफर और चुंबकीय डिजाइन: स्थिर कुशनिंग के लिए डुअल-एंड रबर बफ़र्स से सुसज्जित; अंतर्निर्मित चुंबकीय रिंग (Z प्रत्यय) चुंबकीय स्विच स्थापना के लिए आरक्षित है। कोई एयर बफर (एजेड) विकल्प नहीं, रबर बफर मानक शॉक अवशोषण के रूप में कार्य करता है।
• छोटे बोरों के लिए दोहरी पोर्टिंग डिज़ाइन: φ6 और φ10 बोर आकार दोहरी अक्षीय और साइड पाइपिंग का समर्थन करते हैं, जो अल्ट्रा-कॉम्पैक्ट उपकरण लेआउट में पाइपलाइन लेआउट को काफी अनुकूलित करते हैं।
सीएक्सएसजे श्रृंखला में कम गति वाले हेवी-लोड, उच्च गति परिशुद्धता और डबल-आउटपुट कार्य परिदृश्यों से मेल खाने के लिए चार मुख्य मॉडल शामिल हैं, जो कॉम्पैक्ट ऑटोमेशन मांगों की पूर्ण कवरेज प्राप्त करते हैं।
|
उप-सीरीज |
बेरिंग के प्रकार |
रॉड प्रकार |
कोड |
मुख्य विशेषताएं |
अनुप्रयोग परिदृश्य |
|
सीएक्सएसजेएम |
स्लाइड बेयरिंग (धातु झाड़ी) |
एकल छड़ |
M |
पहनने के लिए प्रतिरोधी, धूल-रोधी, लागत प्रभावी, मजबूत पार्श्व भार प्रतिरोध |
सामान्य स्थिति, कम गति वाला भारी भार, धूल भरा वातावरण |
|
सीएक्सएसजेएल |
बॉल बेयरिंग (बॉल बुशिंग) |
एकल छड़ |
L |
कम घर्षण, अति-सुचारू गति, उच्च गति संचालन, उच्च परिशुद्धता |
हाई-स्पीड पिक-एंड-प्लेस, हल्का भार, बारंबार प्रत्यागामी, कम घर्षण वाले आवश्यक स्टेशन |
|
सीएक्सएसजेडब्ल्यूएम |
स्लाइड बेयरिंग |
डबल थ्रू रॉड |
डब्ल्यूएम |
डुअल-एंड रॉड आउटपुट, डुअल-साइड वर्कपीस माउंटिंग, मजबूत कठोरता |
डुअल-साइड लिफ्टिंग, थ्रू-टाइप ट्रांसफर, सेंटरिंग पोजिशनिंग स्टेशन |
|
सीएक्सएसजेडब्ल्यूएल |
बॉल बियरिंग |
डबल थ्रू रॉड |
डब्ल्यूएल |
डबल थ्रू रॉड + हाई-स्पीड स्मूथ ऑपरेशन, हाई डुअल-एंड सिंक्रोनाइज़ेशन सटीकता |
हाई-स्पीड डुअल-साइड सटीक गति और सिंक्रोनस पोजिशनिंग परिदृश्य |

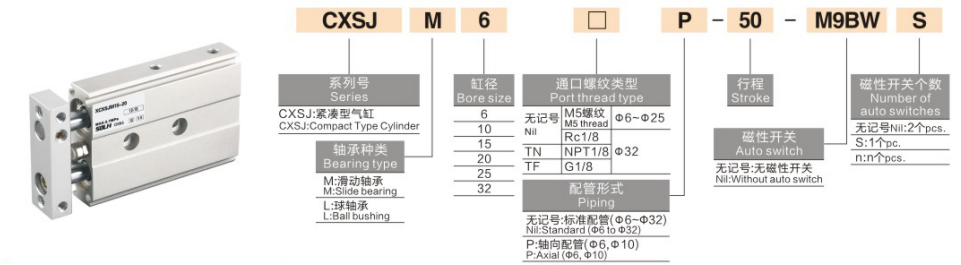

मॉडल उदाहरण: CXSJL20-50Z-M9B
1. नामकरण कोड परिभाषा
1. शृंखला कोड: सीएक्सएसजे + बियरिंग और रॉड प्रकार (एम / एल / डब्लूएम / डब्लूएल)
2. जनम का आकार: 6/10/15/20/25/32 मिमी (पूर्ण मानक बोर रेंज)
3. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/75/100 मिमी (अधिकतम स्ट्रोक: 100 मिमी)
4. बफर एवं चुंबकीय रिंग विन्यास
￮ Z: मानक विन्यास (अंतर्निर्मित चुंबकीय रिंग + दोहरे अंत रबर बफर, चुंबकीय स्विच स्थापना के साथ संगत)
￮ कोई Z प्रत्यय नहीं: गैर-चुंबकीय प्रकार (चुंबकीय स्विच अनुपलब्ध)
￮ टिप्पणी: सीएक्सएसजे श्रृंखला केवल रबर बफर का समर्थन करती है, कोई एयर बफर (एजेड) विकल्प नहीं
5. चुंबकीय स्विच: वैकल्पिक D-M9B, D-A93, D-M9N; 4-दिशा प्रतिवर्ती आधार अनुकूलता के साथ सीधे साइड ग्रूव्स पर स्थापित
6. लॉक डिवाइस (वैकल्पिक): आर (लॉक वापस लेना), पी (लॉक का विस्तार करना)
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, शुष्क हवा)
• ऑपरेशन मोड: डबल-एक्टिंग डुअल-पिस्टन ड्राइविंग (डबल थ्रस्ट आउटपुट)
• कार्य दबाव सीमा: 0.1~0.7MPa (φ6: न्यूनतम 0.15MPa; φ10~φ32: न्यूनतम 0.1MPa)
• प्रूफ का दबाव: 1.05MPa
• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त वातावरण)
• परिचालन गति: 30~800mm/s (CXSJL हाई-स्पीड टाइप 800mm/s तक; CXSJM 30~600mm/s)
• एंटी-रोटेशन सटीकता: ±0.1° (शून्य मरोड़ परिशुद्धता, मानक सीएक्सएस श्रृंखला के अनुरूप)
• बफ़र मोड: केवल डुअल-एंड रबर बफ़र (कोई एयर बफ़र विकल्प नहीं)
• पाइपिंग पोर्ट का आकार
￮ φ6 / φ10: M5×0.8 (अक्षीय और पार्श्व दोहरी पाइपिंग का समर्थन)
￮ φ15 / φ20 / φ25 / φ32: आरसी1/8 (केवल साइड पाइपिंग)
• माउंटिंग विधि: 3-तरफा माउंटिंग (नीचे/ऊपर/साइड); प्रतिवर्ती आधार सममित बाएँ और दाएँ स्थापना का समर्थन करता है
डबल-पिस्टन संरचना प्रदान करती हैदोहरा आउटपुट बल समान बोर आकार के सिंगल-पिस्टन सिलेंडर की तुलना में
|
बोर का आकार (मिमी) |
डबल पिस्टन थ्रस्ट (एन) |
डबल पिस्टन तनाव (एन) |
|
6 |
28 |
26 |
|
10 |
79 |
75 |
|
15 |
177 |
171 |
|
20 |
314 |
306 |
|
25 |
491 |
481 |
|
32 |
804 |
792 |
सीएक्सएसजे सीएक्सएस का उन्नत अल्ट्रा-कॉम्पैक्ट संस्करण है, जो विशेष रूप से संकीर्ण-स्थान स्वचालन परिदृश्यों के लिए अनुकूलित है
|
तुलना मद |
सीएक्सएसजे (अल्ट्रा-कॉम्पैक्ट संस्करण) |
सीएक्सएस (मानक संस्करण) |
|
समग्र आयाम |
10~20% छोटा, संकरा और हल्का |
मानक लंबाई और चौड़ाई का आकार |
|
पाइपिंग विधि |
φ6/10 अक्षीय + पार्श्व दोहरी पाइपिंग का समर्थन करता है |
सभी बोरों के लिए केवल साइड पाइपिंग |
|
चुंबकीय स्विच माउंट |
प्रतिवर्ती आधार, 4-तरफा स्थापना, कोई हस्तक्षेप नहीं |
निश्चित आधार, केवल दोतरफा स्थापना |
|
एयर बफर विकल्प |
उपलब्ध नहीं है (केवल रबर बफ़र) |
φ20/25/32 बोर के लिए वैकल्पिक AZ एयर बफर |
|
लागू स्थान |
अति-संकीर्ण और सीमित स्थापना स्थिति |
पारंपरिक कॉम्पैक्ट स्थापना स्थान |
1. बियरिंग और रॉड प्रकार का चयन: पहनने के लिए प्रतिरोधी भारी भार और धूल भरे वातावरण के लिए सीएक्सएसजेएम चुनें; हाई-स्पीड स्मूथ और बार-बार घूमने वाली गति के लिए सीएक्सएसजेएल का चयन करें; डुअल-एंड रॉड आउटपुट और द्विपक्षीय सिंक्रोनस ऑपरेशन के लिए CXSJWM/CXSJWL को अपनाएं।
2. मॉडल संस्करण चयन: अल्ट्रा-कॉम्पैक्ट स्पेस और अक्षीय पाइपिंग मांगों के लिए सीएक्सएसजे को प्राथमिकता दें; यदि एयर बफर या भारी प्रभाव प्रतिरोध की आवश्यकता है तो मानक सीएक्सएस चुनें।
3. चुंबकीय विन्यास चयन: चुंबकीय स्विच के साथ स्थिति का पता लगाने के लिए Z प्रत्यय का चयन करें; गैर-चुंबकीय और चुंबकीय-हस्तक्षेप-संवेदनशील परिदृश्यों के लिए Z को छोड़ दें।
4. बोर एवं स्ट्रोक चयन: वास्तविक भार और जोर की मांग के आधार पर बोर का आकार निर्धारित करें; मानक स्ट्रोक रेंज 5 ~ 100 मिमी (अधिकतम स्ट्रोक सीमा: 100 मिमी) है।
SOLH CXSJ श्रृंखला अल्ट्रा-कॉम्पैक्ट ट्विन सिलेंडर में डबल-पिस्टन डबल-रॉड हाई थ्रस्ट, ±0.1° शून्य रोटेशन परिशुद्धता, अल्ट्रा-स्लिम अनुकूलित आकार और 4-तरफा लचीली माउंटिंग की सुविधा है, जो अल्ट्रा-सीमित स्वचालित उपकरणों में उच्च-परिशुद्धता पिक-एंड-प्लेस, पोजिशनिंग और लाइट प्रेसिंग के लिए इष्टतम वायवीय समाधान है।
