CY1 श्रृंखला चुंबकीय युग्मन रॉडलेस सिलेंडर | क्लासिक आर्थिक आधार मॉडल

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

CY1S
CY1L

उत्पाद अवलोकन

     SOLH CY1 श्रृंखला एक क्लासिक और किफायती चुंबकीय युग्मन रॉडलेस सिलेंडर है, जो उन्नत CY3 श्रृंखला के मूलभूत पूर्ववर्ती के रूप में कार्य करता है। यह एक गैर-संपर्क चुंबकीय तुल्यकालिक ड्राइविंग संरचना को अपनाता है, जहां आंतरिक पिस्टन और बाहरी स्लाइड टेबल मजबूत चुंबकीय बल के माध्यम से एक साथ चलते हैं। पूरी तरह से संलग्न शून्य-रिसाव संचालन, कॉम्पैक्ट संरचना और लागत प्रभावी प्रदर्शन की विशेषता के साथ, यह हल्के से मध्यम भार और मध्यम-लंबे स्ट्रोक रैखिक ड्राइविंग अनुप्रयोगों के लिए समर्पित है। φ6 से φ63 मिमी तक की बोर रेंज, 1000 मिमी तक के मानक स्ट्रोक और 1500 मिमी के अधिकतम विस्तारित स्ट्रोक के साथ, यह श्रृंखला बहु-परिदृश्य मांगों को पूरा करने के लिए विविध मार्गदर्शक मॉडल को कवर करती है, जो इसे सामान्य स्वचालित उत्पादन लाइनों के लिए पसंदीदा बजट-अनुकूल स्वच्छ-ग्रेड रॉडलेस एक्चुएटर बनाती है।

कोर पोजिशनिंग और संरचनात्मक विशेषताएं

• चुंबकीय युग्मन ड्राइव और स्वच्छ शून्य-रिसाव प्रदर्शन: पिस्टन और स्लाइड टेबल पर अंतर्निर्मित उच्च शक्ति वाले स्थायी चुंबक गैर-यांत्रिक तुल्यकालिक संचरण का एहसास कराते हैं। पूरी तरह से संलग्न सिलेंडर बैरल हवा के रिसाव और धूल उत्सर्जन को समाप्त करता है, जो इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और खाद्य प्रसंस्करण उद्योगों में सख्त स्वच्छ कामकाजी वातावरण को पूरी तरह से अनुकूलित करता है।

• क्लासिक आधार संरचना एवं उच्च लागत प्रदर्शन: कम घटकों के साथ न्यूनतम यांत्रिक संरचना को अपनाते हुए, CY1 श्रृंखला प्रभावी ढंग से विनिर्माण लागत को कम करती है और उन्नत CY3 श्रृंखला की तुलना में उच्च लागत प्रतिस्पर्धात्मकता प्रदान करती है। मूल CY1B मॉडल में कोई एकीकृत माउंटिंग सतह नहीं है और इंस्टॉलेशन के लिए डुअल-एंड सपोर्ट ब्रैकेट की आवश्यकता होती है। बुनियादी पहनने-प्रतिरोधी रिंग और डस्टप्रूफ रिंग कॉन्फ़िगरेशन से सुसज्जित, इसमें 0.18 एमपीए का न्यूनतम कामकाजी दबाव है, इसकी सेवा जीवन थोड़ा कम है लेकिन पारंपरिक मानक कामकाजी परिस्थितियों के लिए पूरी तरह से सक्षम है।

• पूर्ण कवरेज के लिए विविध व्युत्पन्न मॉडल: संपूर्ण उत्पाद लाइनअप में विभिन्न परिशुद्धता और लोड मांगों से मेल खाने के लिए कई मार्गदर्शक प्रकार शामिल हैं:

• CY1B: मार्गदर्शक संरचना और माउंटिंग सतह के बिना मूल प्रकार, बाहरी गाइड रेल और दोहरे अंत ब्रैकेट की आवश्यकता होती है।

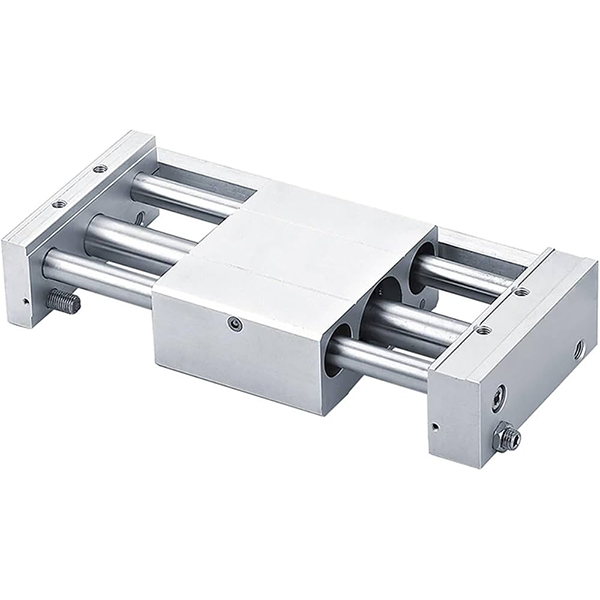

• CY1S: बिल्ट-इन स्लाइडिंग बियरिंग के साथ स्लाइड गाइड प्रकार, बाहरी गाइड के बिना लाइट-लोड ऑपरेशन का समर्थन करता है।

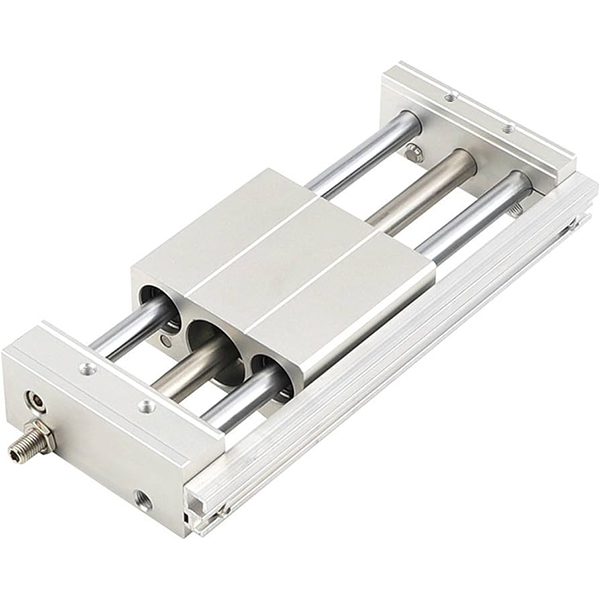

• CY1L: स्थिर उच्च आवृत्ति गति के लिए अल्ट्रा-स्मूद स्लाइडिंग और बढ़ी हुई भार क्षमता के साथ बॉल बेयरिंग गाइड प्रकार।

• CY1H: सटीक स्थानांतरण परिदृश्यों के लिए उत्कृष्ट दोहराव स्थिति सटीकता के साथ उच्च परिशुद्धता मार्गदर्शक प्रकार।

• CY1F: 29% कम कुल ऊंचाई के साथ लो-प्रोफाइल पतला प्रकार, अल्ट्रा-कॉम्पैक्ट उपकरण स्थापना स्थानों के लिए बिल्कुल उपयुक्त।


• मानक बफ़र और वैकल्पिक हाई-स्पीड कॉन्फ़िगरेशन: मानक डुअल-एंड रबर बफ़र्स प्रभावी ढंग से ऑपरेटिंग प्रभाव को अवशोषित करते हैं और चलने वाले शोर को कम करते हैं। वैकल्पिक बाहरी हाइड्रोलिक बफ़र्स मध्यम-उच्च गति चक्रीय कार्य स्थितियों के लिए 500 मिमी/सेकेंड की अधिकतम गति पर स्थिर संचालन का समर्थन करते हैं।

• चुंबकीय स्विचों की व्यापक अनुकूलता: सिलेंडर बॉडी पर आरक्षित यूनिवर्सल स्विच ग्रूव्स डी-एम9 श्रृंखला और डी-ए9 श्रृंखला चुंबकीय स्विच के साथ संगत हैं, जो मनमानी स्थिति स्थापना और लचीले स्ट्रोक सिग्नल फीडबैक की अनुमति देते हैं।

पूर्ण मॉडल कोडिंग नियम

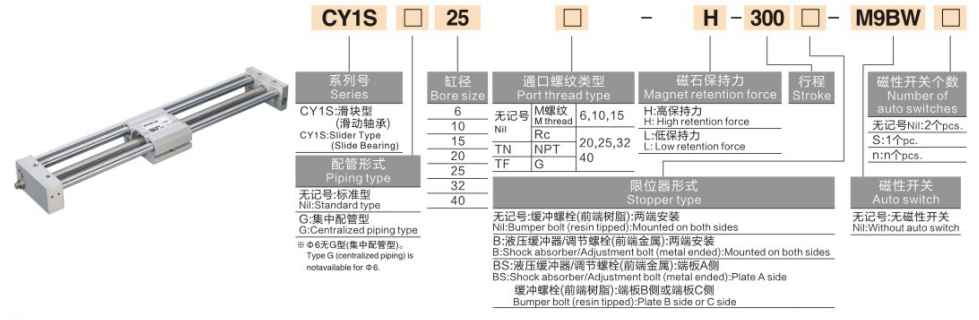

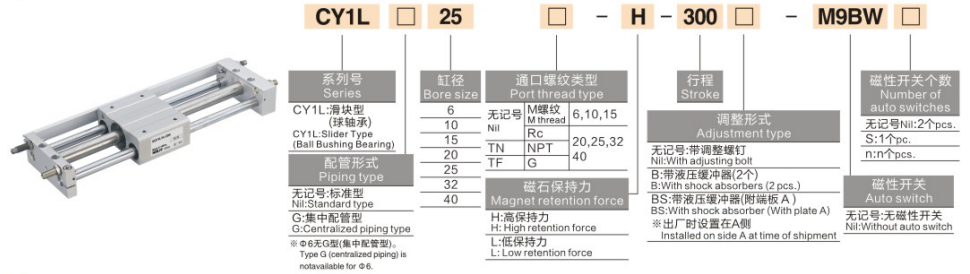

मॉडल उदाहरण: CY1B20-500 | CY1S40-800-M9PL

मानक आदेश संदर्भ उदाहरण

• CY1B20-500: 20 मिमी बोर, 500 मिमी स्ट्रोक, चुंबकीय स्विच के बिना मूल प्रकार

• CY1S40-800-M9PL: 40 मिमी बोर, 800 मिमी स्ट्रोक, चुंबकीय स्थिति स्विच के साथ स्लाइड गाइड प्रकार

मुख्य तकनीकी विशिष्टताएँ (20℃ मानक स्थिति)

1. बुनियादी सामान्य विशिष्टताएँ

• ऑपरेशन मोड: डबल-अभिनय चुंबकीय युग्मन गैर-संपर्क तुल्यकालिक संचरण

• कार्यात्मक द्रव: संपीड़ित हवा (तेल मुक्त संचालन मानक)

• परिवेश का तापमान: 5 ~ 60 ℃ (कोई ठंड वाला कार्य वातावरण नहीं)

• कार्य दबाव सीमा: 0.18~0.7एमपीए; सबूत दबाव: 1.05MPa

• मानक संचालन गति: 50~500mm/s

• बफ़र मोड: मानक दोहरे अंत रबर बफर; उच्च गति परिदृश्यों के लिए वैकल्पिक बाहरी हाइड्रोलिक बफर

• चुंबकीय धारण बल: 49~2450N (बोर आकार के साथ उत्तरोत्तर बढ़ता है)

2. मुख्य प्रदर्शन पैरामीटर चार्ट (@0.5MPa)

कोर कॉन्फ़िगरेशन और चयन दिशानिर्देश

1. लोड और थ्रस्ट द्वारा बोर आकार का चयन

• φ6~φ15 (माइक्रो लाइट ड्यूटी): भार ≤2.5 किग्रा के लिए उपयुक्त, लघु इलेक्ट्रॉनिक परिशुद्धता उपकरणों में शॉर्ट-स्ट्रोक परिशुद्धता घटक स्थानांतरण के लिए समर्पित।

• φ20~φ32 (सामान्य लाइट ड्यूटी): 4 ~ 10 किलोग्राम हल्के भार के साथ मेल खाता है, जो सामान्य स्वचालित उत्पादन लाइनों में पारंपरिक लंबे-स्ट्रोक पुशिंग और पुलिंग ऑपरेशन (≤1000 मिमी) के लिए आदर्श है।

• φ40~φ63 (मध्यम शुल्क): 16 ~ 40 किग्रा मध्यम भार परिदृश्यों के लिए लागू, पैकेजिंग और लॉजिस्टिक्स स्वचालन उपकरण में लंबे-स्ट्रोक हैंडलिंग और उच्च आवृत्ति चक्रीय कामकाजी परिस्थितियों के लिए पूरी तरह से अनुकूलित।

2. मॉडल एवं मार्गदर्शक प्रणाली चयन

• CY1B मूल प्रकार: बिना किसी अंतर्निहित मार्गदर्शक संरचना वाला सबसे अधिक लागत प्रभावी मॉडल। बाहरी रैखिक गाइड रेल अनिवार्य हैं, जो बजट-संवेदनशील परियोजनाओं और आरक्षित मार्गदर्शक संरचनाओं वाले उपकरणों के लिए उपयुक्त हैं।

• CY1S स्लाइड गाइड प्रकार: अंतर्निर्मित स्लाइडिंग बियरिंग गाइड से सुसज्जित, हल्के भार (≤10 किग्रा) के लिए किसी बाहरी सहायक गाइड की आवश्यकता नहीं होती है, जिसमें सरल स्थापना और व्यापक सार्वभौमिकता होती है।

• CY1L बॉल बेयरिंग गाइड प्रकार: अल्ट्रा-लो स्लाइडिंग प्रतिरोध और विस्तारित सेवा जीवन के साथ उच्च परिशुद्धता बॉल बेयरिंग संरचना को अपनाता है, विशेष रूप से उच्च गति और उच्च आवृत्ति चक्रीय कामकाजी परिस्थितियों के लिए डिज़ाइन किया गया है।

• CY1H उच्च परिशुद्धता प्रकार: सटीक रैखिक मार्गदर्शक तंत्र के साथ कॉन्फ़िगर किया गया, ±0.02 मिमी तक दोहराई जाने वाली स्थिति सटीकता प्राप्त करना, उच्च-सटीक स्थिति और सूक्ष्म-दूरी स्थानांतरण परिदृश्यों के लिए लागू।

• CY1F लो-प्रोफ़ाइल प्रकार: 29% कम समग्र ऊंचाई के साथ अनुकूलित पतली संरचना, कॉम्पैक्ट स्वचालित उपकरणों के लिए सीमित ऊर्ध्वाधर स्थापना स्थान की समस्या को हल करती है।

3. पर्यावरण एवं कार्यात्मक विन्यास चयन

• स्वच्छ पर्यावरण अनुकूलन: शून्य-रिसाव और धूल रहित गैर-संपर्क चुंबकीय ट्रांसमिशन डिज़ाइन स्वच्छ उत्पादन मानकों को पूरा करता है; लंबे समय तक स्वच्छ कमरे के संचालन के लिए CY1S और CY1L मॉडल को प्राथमिकता दी जाती है।

• हाई-स्पीड वर्किंग कंडीशन अपग्रेड: अंतिम प्रभाव को खत्म करने के लिए बाहरी हाइड्रोलिक बफ़र्स से लैस, 500 मिमी/सेकेंड तक निरंतर संचालन गति का समर्थन करना।

• परिशुद्धता स्थिति प्रतिक्रिया: मल्टी-पॉइंट स्ट्रोक पोजिशनिंग और वास्तविक समय सिग्नल आउटपुट का एहसास करने के लिए डी-एम9 श्रृंखला या डी-ए9 श्रृंखला चुंबकीय स्विच के साथ मिलान करें।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

• स्वच्छ कक्ष सामग्री स्थानांतरण: शून्य-प्रदूषण चुंबकीय युग्मन संरचना का व्यापक रूप से अर्धचालक और एलसीडी धूल-मुक्त कार्यशालाओं में लंबी दूरी की सामग्री प्रबंधन के लिए उपयोग किया जाता है, जो स्वच्छ कामकाजी वातावरण के माध्यमिक संदूषण से बचाता है।

• पैकेजिंग लाइन वर्कपीस विस्थापन: उच्च लागत-प्रदर्शन डिज़ाइन, कम विफलता दर और सरल दैनिक रखरखाव के साथ, खाद्य और फार्मास्युटिकल पैकेजिंग उपकरण में हल्के और मध्यम-ड्यूटी वर्कपीस को लंबे समय तक धकेलने और खींचने के लिए अनुकूल है।

• स्वचालित उपकरण दरवाजा नियंत्रण: रॉडलेस कॉम्पैक्ट संरचना बाहरी इंस्टॉलेशन स्थान को बचाती है, जो उपकरण सुरक्षात्मक दरवाजे और धूल ढाल को लंबे समय तक खोलने और बंद करने के लिए उपयुक्त है।

• लॉन्ग-स्ट्रोक असेंबली लाइन पोजिशनिंग: उत्पादन लाइनों की निरंतर चक्रीय स्थिति मांगों को पूरा करते हुए, 1 ~ 1.5 मीटर अल्ट्रा-लॉन्ग स्ट्रोक के भीतर स्थिर सटीक स्थिति प्राप्त करने के लिए मिलान मार्गदर्शक मॉड्यूल के साथ सहयोग करता है।

• आर्थिक वैकल्पिक समाधान: बजट-सीमित स्वचालन परियोजनाओं में उच्च कीमत वाली CY3 श्रृंखला के लिए एक आदर्श लागत-डाउन प्रतिस्थापन, जो बुनियादी लंबी-स्ट्रोक रैखिक ड्राइविंग आवश्यकताओं को पूरी तरह से संतुष्ट करता है।

CY1 बनाम CY3 सीरीज कोर प्रदर्शन तुलना

तीन-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर आकार की पुष्टि: सुरक्षा कारक ≥2 के साथ भार भार के आधार पर आवश्यक जोर की गणना करें। अनुशंसित नियम: ≤2.5 किग्रा → φ15; 4~10 किग्रा → φ32; 16~40 किग्रा → φ63।

2. मॉडल प्रकार की पुष्टि: बेहद कम बजट के लिए CY1B चुनें; लाइट-लोड गाइड-मुक्त इंस्टॉलेशन के लिए CY1S; उच्च गति उच्च आवृत्ति संचालन के लिए CY1L; उच्च परिशुद्धता स्थिति की माँगों के लिए CY1H।

3. स्ट्रोक विशिष्टता पुष्टिकरण: पारंपरिक उपयोग के लिए मानक 50~1000मिमी स्ट्रोक का चयन करें; मध्यम-लंबी दूरी की ड्राइविंग आवश्यकताओं के लिए 1500 मिमी तक वैकल्पिक विस्तारित स्ट्रोक।

एक वाक्य सारांश

     SOLH CY1 श्रृंखला क्लासिक चुंबकीय युग्मन रॉडलेस सिलेंडर विविध मार्गदर्शक मॉडल के साथ एक आर्थिक शून्य-रिसाव स्वच्छ एक्चुएटर है, जो हल्के-मध्यम भार सामान्य स्वचालन और स्वच्छ कमरे के उपकरण के लिए बजट-अनुकूल बुनियादी लंबे स्ट्रोक रैखिक ड्राइविंग समाधान के रूप में कार्य करता है।
