MY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकार
  • MY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकारMY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकार
  • MY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकारMY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकार

MY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकार

SOLH MY1B यांत्रिक रूप से जुड़ा हुआ बुनियादी रॉडलेस सिलेंडर संबंधित एसएमसी मॉडल के साथ पूर्ण विनिमेयता प्राप्त करता है। आंतरिक सीलिंग बेल्ट और बाहरी धूल-प्रूफ बेल्ट से सुसज्जित, यह बाहरी पिस्टन रॉड को रद्द कर देता है, जिसकी कुल स्थापना लंबाई प्रभावी स्ट्रोक के करीब है और टाई रॉड सिलेंडर की तुलना में 50% से अधिक लेआउट स्थान बचाती है। बोर का आकार φ10 से 100 मिमी तक होता है और अधिकतम स्ट्रोक 5000 मिमी तक होता है। स्लाइड टेबल बकाया झुकने प्रतिरोध के साथ पिस्टन के साथ मजबूती से जुड़ा हुआ है, जिससे हल्के भार के तहत सहायक गाइड के बिना सीधे लोड बढ़ने की अनुमति मिलती है। चार-दिशा पाइपिंग (सामने, पीछे, साइड, नीचे) उपलब्ध है; मॉडल φ25~40 में 17% वजन में कमी का एहसास होता है। मानक अंतर्निर्मित समायोज्य एयर कुशन वैकल्पिक बाहरी हाइड्रोलिक बफ़र्स और दोहरे अंत स्ट्रोक समायोजकों से सुसज्जित हैं। पूर्व-आरक्षित खांचे डी-एम9 श्रृंखला चुंबकीय स्विच में फिट होते हैं, और स्वच्छ कार्यशालाओं के लिए तेल मुक्त संचालन समर्थित है। भार क्षमता के आधार पर वर्गीकृत: लाइट ड्यूटी के लिए φ10~20, मध्यम-लाइट ड्यूटी के लिए φ25~40, मध्यम ड्यूटी के लिए φ50~63, भारी ड्यूटी के लिए φ80~100। एक किफायती सार्वभौमिक रैखिक ड्राइविंग समाधान के रूप में लंबी दूरी की सामग्री परिवहन, स्वचालित दरवाजा सक्रियण, मशीनिंग में भारी वर्कपीस शिफ्टिंग और गैर-मानक स्वचालन लाइनों पर लंबे स्ट्रोक पोजिशनिंग में व्यापक रूप से लागू किया जाता है।

MY1B श्रृंखला यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर | मूल प्रकार

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


उत्पाद अवलोकन

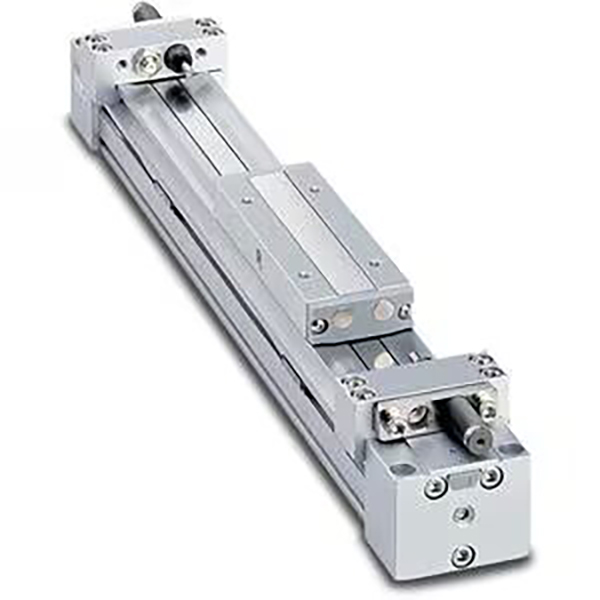

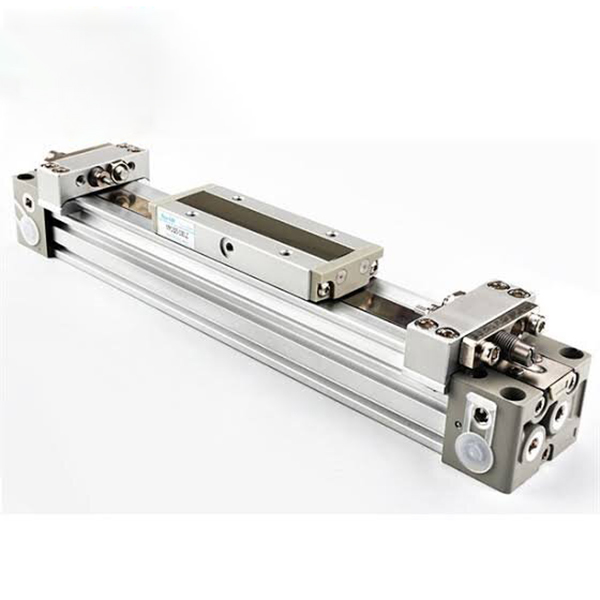

     SOLH MY1B श्रृंखला एक क्लासिक यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर है जिसे अल्ट्रा-लॉन्ग-स्ट्रोक लीनियर ड्राइविंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। आंतरिक दबाव सीलिंग बेल्ट और बाहरी डस्टप्रूफ बेल्ट संरचना को अपनाते हुए, यह पारंपरिक रॉड विस्तार को समाप्त करता है, वास्तविक स्ट्रोक के लगभग बराबर इंस्टॉलेशन लंबाई प्राप्त करता है और पारंपरिक टाई-रॉड सिलेंडर की तुलना में 50% से अधिक इंस्टॉलेशन स्थान बचाता है। φ10 से φ100 मिमी तक के बोर आकार और 5000 मिमी के अधिकतम स्ट्रोक को कवर करते हुए, यह स्थिर मध्यम-गति और मध्यम-लोड रैखिक गति प्रदान करता है। यह सामान्य स्वचालन उपकरण में लंबी दूरी की सामग्री स्थानांतरण, स्टेशन स्थानांतरण और वर्कपीस पुशिंग/पुलिंग के लिए इष्टतम लागत प्रभावी समाधान है।


कोर पोजिशनिंग और संरचनात्मक विशेषताएं

• मैकेनिकल जॉइंट रॉडलेस डिज़ाइन: पिस्टन रॉड को बढ़ाए बिना एकीकृत पिस्टन और स्लाइड टेबल संरचना। आंतरिक सीलिंग बेल्ट हवा के दबाव को बनाए रखती है जबकि बाहरी डस्टप्रूफ बेल्ट पूर्ण सुरक्षा प्रदान करती है। कुल लंबाई स्ट्रोक के बराबर होती है, जिससे सीमित इंस्टॉलेशन परिदृश्यों के लिए अत्यधिक उच्च स्थान उपयोग का एहसास होता है।

• उच्च-कठोरता एकीकृत स्लाइड टेबल: स्लाइड टेबल पिस्टन के साथ मजबूती से जुड़ी हुई है, जिसमें उत्कृष्ट झुकने वाले क्षण प्रतिरोध की विशेषता है। प्रकाश-ड्यूटी अनुप्रयोगों के लिए अतिरिक्त मार्गदर्शक संरचनाओं के बिना, यांत्रिक डिजाइन और असेंबली को सरल बनाते हुए, लोड को सीधे स्लाइड टेबल पर लगाया जा सकता है।

• 4-वे पाइपिंग और हल्का अपग्रेड: अनुकूलित सिलेंडर हेड चार-दिशा पाइपिंग (सामने/पीछे/साइड/नीचे) का समर्थन करता है, जिससे लचीले लेआउट के लिए ऑन-साइट पाइपिंग दिशा समायोजन की अनुमति मिलती है। उन्नत सिलेंडर बॉडी संरचना पुराने संस्करणों की तुलना में φ25/32/40 मॉडल के लिए वजन को 17% कम कर देती है, जिससे समग्र उपकरण भार कम हो जाता है।

• मानक समायोज्य एयर कुशन: दोनों सिरों पर अंतर्निर्मित समायोज्य एयर बफ़र प्रभावी ढंग से ऑपरेटिंग प्रभाव को अवशोषित करते हैं और स्थिर मध्यम गति संचालन के लिए चलने वाले शोर को कम करते हैं। उच्च गति और भारी भार वाली कार्य स्थितियों के अनुकूल होने के लिए बाहरी हाइड्रोलिक बफ़र वैकल्पिक हैं।

• तेल मुक्त और लंबी सेवा जीवन: मानक तेल-मुक्त संचालन डिज़ाइन स्वच्छ औद्योगिक वातावरण और सामान्य स्वचालित उत्पादन लाइनों के अनुकूल है। पहनने के लिए प्रतिरोधी सीलिंग बेल्ट कम रखरखाव लागत के साथ लंबे चक्र के टिकाऊ संचालन को सुनिश्चित करता है।

• आसान चुंबकीय स्विच स्थापना: सिलेंडर के सामने और विपरीत किनारों पर पूर्व-आरक्षित माउंटिंग खांचे डी-एम 9 श्रृंखला चुंबकीय स्विच की सीधी सामने स्थापना की अनुमति देते हैं, जिससे सुविधाजनक स्थिति सिग्नल का पता लगाने और लचीले विद्युत एकीकरण को सक्षम किया जाता है।

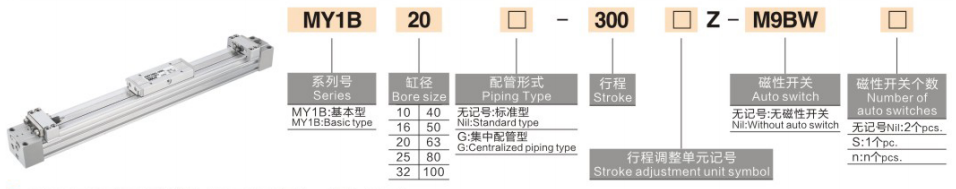

पूर्ण मॉडल कोडिंग नियम

मॉडल उदाहरण: MY1B25-500Z | MY1B40-800AZ

कोड खंड

विशिष्टता का अर्थ

MY1B

श्रृंखला कोड: यांत्रिक रूप से जुड़ा हुआ रॉडलेस सिलेंडर, मूल प्रकार

10/16/20/25/32/40/50/63/80/100

कोर बोर आकार (मिमी)

100~5000

स्ट्रोक की लंबाई (मिमी): मानक 100~2000मिमी; अधिकतम 5000 मिमी बढ़ाया गया

A

सटीक सीमा स्थिति के लिए डुअल-एंड स्ट्रोक समायोजन स्क्रू

Z

मानक दोहरे अंत एयर कुशन विन्यास

G

वैकल्पिक केंद्रीकृत पाइपिंग प्रकार

मानक आदेश संदर्भ उदाहरण

• MY1B25-500Z: 25 मिमी बोर, 500 मिमी स्ट्रोक, मानक डुअल-एंड एयर कुशन

• MY1B40-800AZ: 40 मिमी बोर, 800 मिमी स्ट्रोक, एयर कुशन + डुअल-एंड स्ट्रोक समायोजन स्क्रू


मुख्य तकनीकी विशिष्टताएँ (20℃ मानक स्थिति)

1 बुनियादी सामान्य विशिष्टताएँ

• ऑपरेशन मोड: डबल-एक्टिंग मैकेनिकल जॉइंट ड्राइविंग

• कार्यात्मक द्रव: संपीड़ित हवा (तेल मुक्त संचालन उपलब्ध)

• परिवेश का तापमान: 5~60℃ (ठंडा वातावरण नहीं)

• कार्य दबाव सीमा: 0.1~0.8MPa; प्रमाण दबाव: 1.2 एमपीए

• पिस्टन संचालन गति: 100~1000mm/s (मानक एयर कुशन के साथ); 100~1500mm/s (बाहरी हाइड्रोलिक बफर के साथ)

• स्ट्रोक सहनशीलता: ≤1000 मिमी स्ट्रोक: ±1.8 मिमी; 1001~3000मिमी स्ट्रोक: ±2.8मिमी

• बफ़र मोड: मानक अंतर्निर्मित एयर कुशन (जेड); वैकल्पिक बाहरी हाइड्रोलिक बफर (एल/एच)

2 प्रमुख प्रदर्शन पैरामीटर चार्ट (@0.5MPa)

बोर φ (मिमी)

सैद्धांतिक जोर (एन)

स्वीकार्य भार (किलो)

स्वीकार्य झुकने का क्षण M1 (N·m)

पोर्ट आकार

10

39

2

0.8

M5×0.8

16

98

5

2.5

M5×0.8

20

157

8

5.0

आरसी1/8

25

245

12

10

आरसी1/8

32

402

20

20

आरसी1/8

40

628

30

40

आरसी1/4

50

981

50

78

आरसी3/8

63

1559

80

160

आरसी3/8

80

2513

130

315

आरसी1/2

100

3927

200

615

आरसी1/2


कोर कॉन्फ़िगरेशन और चयन दिशानिर्देश

लोड और थ्रस्ट द्वारा 1 बोर आकार का चयन

• φ10~φ20 (लाइट ड्यूटी): लोड ≤8 किग्रा और माइक्रो लॉन्ग-स्ट्रोक (≤1000 मिमी) परिदृश्यों के लिए लागू, इलेक्ट्रॉनिक उपकरण और छोटे स्वचालित डिवाइस ट्रांसफरिंग के लिए आदर्श।

• φ25~φ40 (मध्यम-लाइट ड्यूटी): 12 ~ 30 किलोग्राम मध्यम-हल्के भार और पारंपरिक 1000 ~ 2000 मिमी लंबे-स्ट्रोक ऑपरेशन के लिए उपयुक्त, व्यापक रूप से असेंबली लाइन पुशिंग और सामग्री लोडिंग / अनलोडिंग में उपयोग किया जाता है।

• φ50~φ63 (मध्यम शुल्क): 50 ~ 80 किलोग्राम मध्यम भार और भारी वर्कपीस ट्रांसफरिंग के साथ मिलान, मशीन टूल्स और प्रोसेसिंग स्टेशनों की लंबी-स्ट्रोक ड्राइविंग के लिए बिल्कुल सही।

• φ80~φ100 (भारी शुल्क): 130 ~ 200 किलोग्राम भारी भार, बड़े पैमाने के उपकरण और रसद लंबी दूरी की हैंडलिंग के लिए डिज़ाइन किया गया, उच्च आवृत्ति भारी शुल्क चक्रीय कामकाजी परिस्थितियों के अनुकूल।

2 स्ट्रोक और बफर कॉन्फ़िगरेशन चयन

• स्ट्रोक रेंज: मानक स्ट्रोक 100~2000 मिमी कवर करता है; विस्तारित XB11 विनिर्देश विशेष लंबी दूरी की ड्राइविंग मांगों के लिए 5000 मिमी तक के अल्ट्रा-लॉन्ग स्ट्रोक का समर्थन करता है।

• एयर कुशन (जेड): मध्यम-गति संचालन (≤1000 मिमी/सेकेंड) के लिए मानक अनिवार्य कॉन्फ़िगरेशन, स्थिर चक्रीय गति के लिए अंतिम प्रभाव और ऑपरेटिंग शोर को प्रभावी ढंग से कम करना।

• हाइड्रोलिक बफर (एल/एच): अल्ट्रा-स्थिर गति और शोर में कमी प्राप्त करने के लिए उच्च गति संचालन (>1000 मिमी/सेकेंड) या भारी भार (>50 किग्रा) स्थितियों के लिए अनुशंसित।

• स्ट्रोक समायोजन पेंच (ए): सटीक सीमा स्थिति (±0.1 मिमी सटीकता) की आवश्यकता वाले परिदृश्यों के लिए सुसज्जित, दोहरे अंत फाइन स्ट्रोक अंशांकन का समर्थन।

3 माउंटिंग एवं पाइपिंग निर्देश

• माउंटिंग विधि: सिलेंडर बॉडी को नीचे या साइड माउंटिंग छेद के माध्यम से तय किया जा सकता है; लोड को सीधे एकीकृत स्लाइड टेबल पर स्थापित किया जा सकता है, जिसमें लाइट-ड्यूटी अनुप्रयोगों के लिए कोई अतिरिक्त मार्गदर्शक संरचना की आवश्यकता नहीं होती है।

• लचीली 4-वे पाइपिंग: फ्रंट, रियर, साइड और बॉटम पाइपिंग स्विचिंग का समर्थन करता है, जिससे विभिन्न उपकरण लेआउट आवश्यकताओं के अनुकूल ऑन-साइट दिशा समायोजन की अनुमति मिलती है।

• चुंबकीय स्विच स्थापना: D-M9B/D-M9N श्रृंखला स्विच के साथ संगत आरक्षित डुअल-साइड माउंटिंग ग्रूव्स, लचीले और सटीक स्ट्रोक स्थिति फीडबैक का एहसास कराते हैं।


विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

• अल्ट्रा-लॉन्ग स्ट्रोक मटेरियल ट्रांसफर: इलेक्ट्रॉनिक, खाद्य और पैकेजिंग असेंबली लाइनों को 1 ~ 5 मीटर लंबी दूरी तक धकेलने और खींचने के लिए आदर्श, जिसमें जगह बचाने वाली स्थापना और उच्च गति स्थिर संचालन शामिल है।

• उपकरण दरवाजा और कवर खोलना/बंद करना: कॉम्पैक्ट संरचना और विश्वसनीय चक्रीय संचालन प्रदर्शन के साथ बड़े मशीन टूल्स और स्वचालित उपकरणों के लॉन्ग-स्ट्रोक डोर बॉडी ड्राइविंग के लिए लागू।

• भारी वर्कपीस विस्थापन: ऑटोमोबाइल और मैकेनिकल प्रोसेसिंग उद्योगों में 30 ~ 200 किलोग्राम भारी वर्कपीस लॉन्ग-स्ट्रोक हैंडलिंग के लिए उपयुक्त, उच्च कठोरता और उत्कृष्ट एंटी-बेंडिंग मोमेंट क्षमता प्रदान करता है।

• असेंबली लाइन पोजिशनिंग और कन्वेइंग: उच्च-आवृत्ति स्टार्ट-स्टॉप ऑपरेशन के दौरान शोर और प्रभाव को कम करने के लिए मानक एयर कुशन डिज़ाइन के साथ, उत्पादन लाइनों की लंबी-स्ट्रोक स्थिति और चक्रीय पुशिंग के लिए उपयोग किया जाता है।

• कस्टम स्वचालन उपकरण: विभिन्न गैर-मानक स्वचालित स्टेशनों के लिए यूनिवर्सल लॉन्ग-स्ट्रोक लीनियर ड्राइविंग समाधान, विशेष रूप से स्थान-सीमित और लागत-संवेदनशील स्वचालन परियोजनाओं के लिए उपयुक्त।


तीन-चरणीय त्वरित चयन मार्गदर्शिका

• बोर आकार की पुष्टि: सुरक्षा कारक ≥1.5 के साथ भार भार के आधार पर आवश्यक जोर की गणना करें। अनुशंसित चयन नियम: ≤8 किग्रा → φ20; 12~30 किग्रा → φ40; 50~80 किग्रा → φ63; >100 किग्रा → φ80/100।

• स्ट्रोक विशिष्टता पुष्टिकरण: पारंपरिक मांगों के लिए मानक 100~2000 मिमी स्ट्रोक का चयन करें; 5000 मिमी तक के अल्ट्रा-लॉन्ग स्ट्रोक के लिए XB11 विस्तारित विनिर्देश चुनें।

• कार्यात्मक विन्यास मिलान: मध्यम गति संचालन के लिए मानक एयर कुशन (जेड) अपनाएं; उच्च गति या भारी भार वाली कार्य स्थितियों के लिए हाइड्रोलिक बफर (एल/एच) में अपग्रेड करें; सटीक सीमा स्थिति आवश्यकताओं के लिए स्ट्रोक समायोजन पेंच (ए) जोड़ें।


एक वाक्य सारांश

  SOLH MY1B श्रृंखला के बुनियादी यांत्रिक रूप से जुड़े रॉडलेस सिलेंडर में 50% जगह की बचत, 5000 मिमी अल्ट्रा-लॉन्ग स्ट्रोक, उच्च कठोरता और 4-तरफा लचीली पाइपिंग की सुविधा है, जो मध्यम गति के मध्यम-लोड लंबे-स्ट्रोक ऑटोमेशन ट्रांसफरिंग और पोजिशनिंग के लिए सार्वभौमिक लागत प्रभावी रैखिक ड्राइविंग समाधान के रूप में कार्य करता है।
