एमजीजे श्रृंखला लघु गाइड रॉड सिलेंडर
  • एमजीजे श्रृंखला लघु गाइड रॉड सिलेंडरएमजीजे श्रृंखला लघु गाइड रॉड सिलेंडर
  • एमजीजे श्रृंखला लघु गाइड रॉड सिलेंडरएमजीजे श्रृंखला लघु गाइड रॉड सिलेंडर

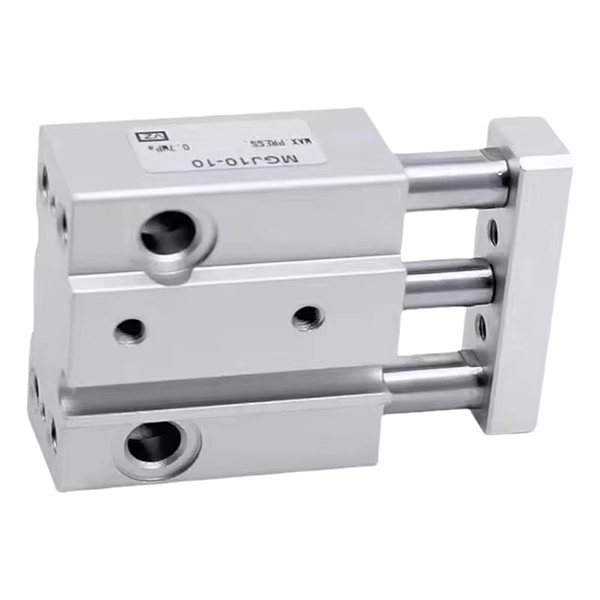

एमजीजे श्रृंखला लघु गाइड रॉड सिलेंडर

एसओएलएच एमजीजे अल्ट्रा-कॉम्पैक्ट मिनी गाइड रॉड सिलेंडर एसएमसी मानक उत्पादों के साथ पूरी तरह से विनिमेय है, जो विशेष रूप से लघु स्वचालन के लिए विकसित किया गया है। यह केवल 5 मिमी से 20 मिमी तक अल्ट्रा-शॉर्ट स्ट्रोक के साथ दो छोटे बोर आकार φ6 मिमी और φ10 मिमी की आपूर्ति करता है। अंतर्निर्मित दोहरी गाइड छड़ें और एकीकृत गाइड फ्रेम ±0.1° के भीतर अल्ट्रा-सटीक एंटी-रोटेशन प्रदर्शन प्रदान करते हैं, जो क्लैंपिंग और सूक्ष्म घटकों को असेंबल करने के दौरान कोणीय विस्थापन को रोकते हैं। MGJ6-5 मॉडल के लिए बेहद हल्की संरचना का वजन केवल 27.3 ग्राम है। दोहरी माउंटिंग सतहें (नीचे और पीछे की ओर) और सिंगल-साइड केंद्रीकृत पाइपिंग और वायरिंग घने मल्टी-सिलेंडर व्यवस्था के लिए साफ लेआउट की सुविधा प्रदान करती हैं। डुअल-एंड रबर बफ़र्स के साथ तेल-मुक्त रखरखाव-मुक्त संरचना को अपनाते हुए, यह -10 ℃ ~ 60 ℃ के भीतर स्थिर उच्च-आवृत्ति पारस्परिकता का समर्थन करता है। सटीक इलेक्ट्रॉनिक घटक क्लैम्पिंग, पीसीबी पोजिशनिंग, चिकित्सा उपकरणों के लघु वाल्व एक्चुएशन, नमूना सुई उठाने, अर्धचालक स्वच्छ कार्यशालाओं में सूक्ष्म विस्थापन समायोजन और ऑप्टिकल लेंस की फाइन ट्यूनिंग में व्यापक रूप से लागू किया जाता है। मानक एमजीपी कॉम्पैक्ट सिलेंडरों की तुलना में, इसमें समग्र रूप से कम आयाम, सूक्ष्म जोर को पूरी तरह से संतुष्ट करना, सीमित स्थापना स्थान और लघु स्वचालन की उच्च परिशुद्धता एंटी-रोटेशन पोजिशनिंग मांग शामिल है।

एमजीजे सीरीज अल्ट्रा-कॉम्पैक्ट मिनी गाइड रॉड सिलेंडर | उच्च परिशुद्धता एंटी-रोटेशन प्रकार

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच


उत्पाद अवलोकन

     एसओएलएच एमजीजे श्रृंखला एक अल्ट्रा-छोटा, उच्च परिशुद्धता और हल्का गाइड रॉड सिलेंडर है जिसे विशेष रूप से सूक्ष्म स्वचालन परिदृश्यों के लिए डिज़ाइन किया गया है। एक अल्ट्रा-कॉम्पैक्ट लघु संरचना, ±0.1° सटीक एंटी-रोटेशन प्रदर्शन, दोहरी-दिशा माउंटिंग और सिंगल-साइड केंद्रीकृत पाइपिंग और वायरिंग डिज़ाइन की विशेषता के साथ, यह श्रृंखला 5 मिमी से 20 मिमी तक के अल्ट्रा-शॉर्ट स्ट्रोक के साथ केवल φ6 और φ10 बोर आकार को कवर करती है। यह इलेक्ट्रॉनिक उपकरणों, चिकित्सा उपकरणों और सटीक मशीनरी में माइक्रो-लोड, स्पेस-सीमित और उच्च-सटीक पोजिशनिंग अनुप्रयोगों के लिए पूरी तरह से तैयार किया गया है, जो लघु स्वचालित प्रणालियों के लिए मुख्य कार्यकारी घटक के रूप में कार्य करता है।


कोर पोजिशनिंग और संरचनात्मक विशेषताएं

1.अत्यधिक लघुकरण और अल्ट्रा-कॉम्पैक्ट आकार

• अल्ट्रा-छोटी विशिष्टता कवरेज: φ6 मिमी और φ10 मिमी अल्ट्रा-छोटे बोर आकार में उपलब्ध, 5/10/15 मिमी (φ6) और 5/10/15/20 मिमी (φ10) के मिलान वाले छोटे स्ट्रोक के साथ, विशेष रूप से माइक्रो-स्ट्रोक ड्राइविंग मांगों के लिए डिज़ाइन किया गया है।

• पतला और पतला शरीर का आयाम: एमजीजे6 अल्ट्रा-कॉम्पैक्ट मॉडल में 23+स्ट्रोक (लंबाई) × 29 मिमी (चौड़ाई) × 14.5 मिमी (ऊंचाई) का एक अल्ट्रा-पतला और संकीर्ण बॉडी आकार है, जो न्यूनतम इंस्टॉलेशन स्थान घेरता है और अत्यधिक एकीकृत कॉम्पैक्ट उपकरण लेआउट के अनुकूल है।

2.उच्च परिशुद्धता एंटी-रोटेशन प्रदर्शन

• अंतर्निर्मित दोहरी गाइड छड़ों और एकीकृत गाइड फ्रेम संरचना से सुसज्जित, एमजीजे श्रृंखला उत्कृष्ट विरोधी विक्षेपण क्षमता प्राप्त करती है। अल्ट्रा-लो रोटेशन टॉलरेंस तक पहुँचता है±0.1°, माइक्रो-पार्ट क्लैम्पिंग, असेंबली और फाइन एडजस्टमेंट के दौरान स्थिति विचलन से प्रभावी ढंग से बचना, और लगातार उच्च-परिशुद्धता स्थिति सटीकता सुनिश्चित करना।

3.लचीला माउंटिंग और केंद्रीकृतपाइपिंग डिज़ाइन

• दोहरी दिशा माउंटिंग समर्थन: निचली और पिछली दोनों सतहें निश्चित स्थापना के लिए आरक्षित हैं, जो मजबूत दृश्य अनुकूलनशीलता के साथ संकीर्ण और सीमित स्थानों में बहु-कोण लेआउट का समर्थन करती हैं।

• सिंगल-साइड सेंट्रलाइज्ड पाइपिंग और वायरिंग: वायु पाइप और चुंबकीय स्विच लाइनों को एक तरफ समान रूप से व्यवस्थित किया जाता है, जिससे घने बहु-सिलेंडर व्यवस्था के दौरान साफ ​​और मानकीकृत तारों का एहसास होता है, साइट पर स्थापना और बाद में रखरखाव सरल हो जाता है।

• अल्ट्रा-शॉर्ट स्ट्रोक के लिए डबल स्विच इंस्टालेशन: यहां तक ​​कि 5 मिमी न्यूनतम स्ट्रोक को भी दो चुंबकीय स्विचों से सुसज्जित किया जा सकता है, जिससे मृत कोण के बिना दोनों स्ट्रोक सिरों की व्यापक स्थिति का पता लगाया जा सकता है।

4.हल्का और टिकाऊ चक्रीय संचालन

• अल्ट्रा-लाइट बॉडी वेट: बेहद कम समग्र वजन - MGJ6-5 केवल 27.3g है, और अधिकतम-स्पेक MGJ10-20 केवल 63.2g है, जो उपकरण भार को काफी कम करता है और हल्के सूक्ष्म स्वचालित तंत्र के लिए उपयुक्त है।

• रखरखाव-मुक्त एवं स्थिर संचालन: डुअल-एंड रबर बफ़र्स के साथ तेल-मुक्त स्नेहन डिज़ाइन को अपनाते हुए, यह कम शोर, स्थिर संचालन और लंबी सेवा जीवन की विशेषता के साथ दीर्घकालिक उच्च-आवृत्ति प्रकाश-भार चक्रीय आंदोलन का समर्थन करता है।

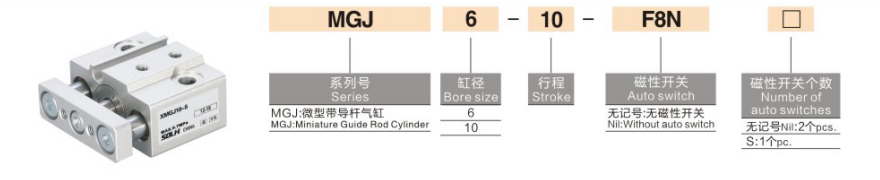

पूर्ण मॉडल कोडिंग नियम

मॉडल उदाहरण: MGJ6-10-F8N | एमजीजे10-15एस

कोड खंड

विशिष्टता का अर्थ

एमजीजे

श्रृंखला कोड: अल्ट्रा-कॉम्पैक्ट मिनी गाइड रॉड सिलेंडर

6/10

बोर का आकार: φ6 मिमी / φ10 मिमी

5/10/15/20

स्ट्रोक की लंबाई (मिमी): φ6 के लिए 5/10/15 मिमी; φ10 के लिए 5/10/15/20 मिमी

एस/2एस

चुंबकीय स्विच मात्रा: रिक्त=कोई नहीं; एस=1पीसी; 2S=2पीसी

F8N

वैकल्पिक चुंबकीय स्विच मॉडल (जैसे D-F8N श्रृंखला)

मानक आदेश संदर्भ उदाहरण

• एमजीजे6-5: φ6 बोर, 5 मिमी स्ट्रोक, चुंबकीय स्विच के बिना मानक प्रकार

• एमजीजे10-15-2S: φ10 बोर, 15 मिमी स्ट्रोक, दोहरे अंत स्थिति का पता लगाने के लिए 2 चुंबकीय स्विच से सुसज्जित

• एमजीजे6-10-F8N: φ6 बोर, 10 मिमी स्ट्रोक, D-F8N चुंबकीय स्विच से मेल खाता है


मुख्य तकनीकी विशिष्टताएँ (20℃, 0.5MPa मानक स्थिति)

1. बुनियादी सामान्य विशिष्टताएँ

• ऑपरेशन मोड: दोहरा अभिनय प्रत्यागामी गति

• कार्य दबाव सीमा: 0.15~0.7MPa; सबूत दबाव: 1.05MPa

• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त कार्य वातावरण)

• पिस्टन संचालन गति: 50~500mm/s

• बफ़र मोड: स्थिर प्रभाव अवशोषण के लिए डुअल-एंड रबर बफर

• स्नेहन मोड: तेल मुक्त रखरखाव-मुक्त संचालन

2.सैद्धांतिक आउटपुट थ्रस्ट (@0.5MPa)

बोर का आकार (मिमी)

सैद्धांतिक जोर (एन)

φ6

14.1

φ10

39.3

3.उत्पाद वजन विशिष्टता (जी)

स्ट्रोक (मिमी)

5

10

15

20

एमजीजे6

27.3

33.0

38.4

—

एमजीजे10

40.6

48.0

55.6

63.2


विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

• इलेक्ट्रॉनिक परिशुद्धता उपकरण: मोबाइल फोन और कैमरा घटकों की माइक्रो क्लैंपिंग, छोटे पीसीबी बोर्ड पुशिंग, टर्मिनल क्रिम्पिंग पोजिशनिंग और माइक्रो-मॉड्यूल प्रिसिजन असेंबली।

• चिकित्सा उपकरण: लघु वाल्व स्विचिंग, नमूना सुई उठाना और कम करना, और न्यूनतम आक्रामक चिकित्सा उपकरणों की सटीक ड्राइविंग, चिकित्सा-ग्रेड स्वच्छ और स्थिर संचालन आवश्यकताओं को पूरा करना।

• परिशुद्धता मशीनरी एवं प्रकाशिकी: माइक्रो-पार्ट्स असेंबली पोजिशनिंग, ऑप्टिकल लेंस फाइन एडजस्टमेंट, डिटेक्शन जांच माइक्रो-विस्थापन अंशांकन और उच्च-परिशुद्धता माइक्रो-एडजस्टमेंट तंत्र।

• सेमीकंडक्टर उद्योग: छोटे वेफर्स का सूक्ष्म-अनुवाद, लघु जिग लिफ्टिंग और पोजिशनिंग, और धूल रहित स्वच्छ अर्धचालक कार्यशालाओं में हल्के-लोड कार्यकारी कार्रवाई।


एमजीजे सीरीज बनाम एमजीपी सीरीज कोर तुलना (मिनी बनाम स्टैंडर्ड)

तुलना मद

एमजीजे सीरीज (मिनी अल्ट्रा-कॉम्पैक्ट)

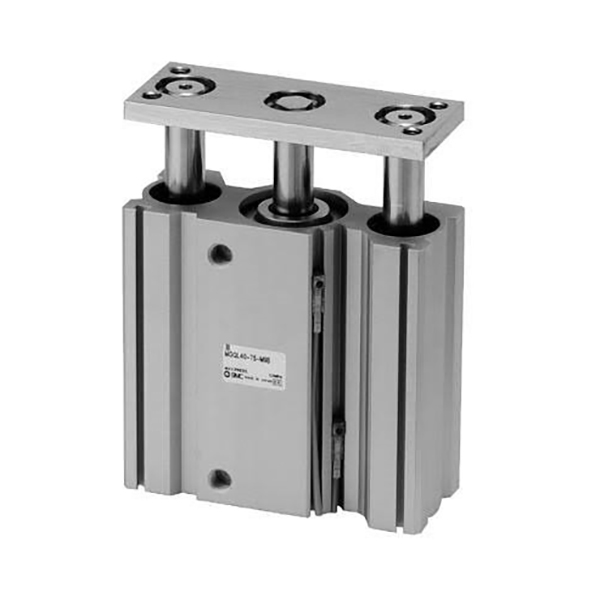

एमजीपी श्रृंखला (मानक कॉम्पैक्ट)

बोर रेंज

φ6 / φ10मिमी (अति-छोटा)

φ12~φ100मिमी (मानक पूर्ण रेंज)

स्ट्रोक रेंज

5~20मिमी (अल्ट्रा-शॉर्ट माइक्रो स्ट्रोक)

25~500मिमी (पारंपरिक लंबा स्ट्रोक)

संपूर्ण आकार

बेहद पतला और बेहद कॉम्पैक्ट

नियमित कॉम्पैक्ट संरचना

एंटी-रोटेशन सटीकता

±0.1° (अति-उच्च परिशुद्धता)

±0.08°~±0.15° (मानक परिशुद्धता)

भार क्षमता

माइक्रो लाइट लोड

छोटा और मध्यम भार

मूल्य स्तर

उच्चतर (सटीक अनुकूलित)

मध्यम (सार्वभौमिक मानक)


त्वरित चयन मार्गदर्शिका

1. बोर आकार चयन: कार्य भार ≤10N के लिए φ6mm चुनें; कार्य भार ≤30N के लिए φ10 मिमी चुनें, स्थिर संचालन के लिए सुरक्षा कारक ≥2 के साथ मिलान करें।

2. स्ट्रोक विशिष्टता चयन: वास्तविक माइक्रो-विस्थापन ड्राइविंग आवश्यकताओं के अनुसार 5/10/15/20 मिमी अल्ट्रा-शॉर्ट स्ट्रोक का चयन करें।

3. चुंबकीय स्विच विन्यास: दोहरे अंत स्थिति का पता लगाने के लिए 2S का चयन करें; सिंगल-एंड सिग्नल फीडबैक के लिए सिंगल एस का चयन करें; स्विच-मुक्त बुनियादी मॉडल के लिए कोई अंकन नहीं।


एक वाक्य सारांश

     एसओएलएच एमजीजे श्रृंखला अल्ट्रा-कॉम्पैक्ट मिनी गाइड रॉड सिलेंडर में सूक्ष्म आकार, ±0.1° उच्च एंटी-रोटेशन सटीकता, हल्के तेल मुक्त संचालन और लचीली माउंटिंग की सुविधा है, जो अंतरिक्ष-सीमित लघु स्वचालन, चिकित्सा और इलेक्ट्रॉनिक उपकरणों के लिए इष्टतम उच्च परिशुद्धता माइक्रो वायवीय एक्चुएटर है।
