ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

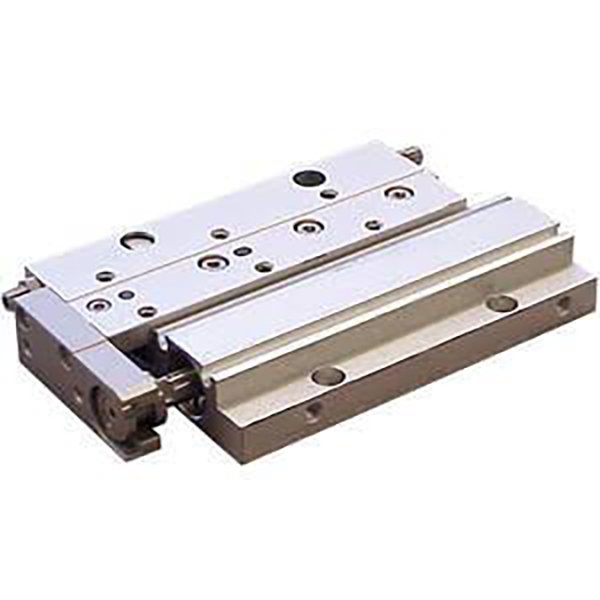

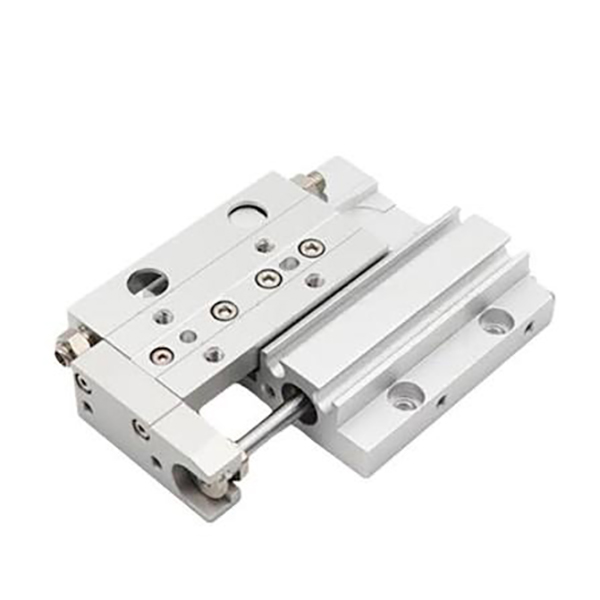

एसओएलएच एमएक्सएफ श्रृंखला एक अति पतली, उच्च कठोरता, लंबे स्ट्रोक वाली वायवीय स्लाइड टेबल है जिसे ऊंचाई-सीमित स्वचालन उपकरण के लिए डिज़ाइन किया गया है। सिलेंडर और क्रॉस रोलर गाइड रेल के समानांतर लेआउट, दो तरफा शीर्ष/नीचे माउंटिंग संरचना और मध्यम-भार वहन क्षमता की विशेषता के साथ, यह एक अल्ट्रा-लो बॉडी ऊंचाई प्राप्त करता है जो समान विनिर्देश के पारंपरिक एमएक्सएस स्लाइड्स की तुलना में 40% पतला है। स्थिर मध्यम-सटीक स्थिति, सुचारू लंबे-स्ट्रोक संचालन और उच्च-आवृत्ति चक्रीय स्थायित्व के साथ, यह कॉम्पैक्ट स्वचालित प्रणालियों में सटीक सामग्री हैंडलिंग, असेंबली और स्टेशन स्विचिंग के लिए मुख्य मुख्यधारा कम-प्रोफ़ाइल स्लाइड समाधान के रूप में कार्य करता है।
-- दोहरी-अभिनय ड्राइविंग संरचना: φ8 से φ20 मिमी तक के बोर आकार के साथ स्थिर डबल-एक्टिंग ऑपरेशन को अपनाता है, जो 20 ~ 180N का विश्वसनीय मध्यम लोड आउटपुट प्रदान करता है, जो मध्यम-ड्यूटी सटीक हैंडलिंग परिदृश्यों से पूरी तरह मेल खाता है।
-- समानांतर सिलेंडर और क्रॉस रोलर गाइड डिज़ाइन: गाइड रेल और सिलेंडर को पिस्टन रॉड सीलिंग मूवमेंट से भार वहन को अलग करते हुए समानांतर में व्यवस्थित किया गया है। यह संरचना उच्च कठोरता, कम घर्षण, शून्य-अंतराल संचालन और बेहद चिकनी रैखिक गति प्रदान करती है।
-- अल्ट्रा-थिन लो-प्रोफाइल बॉडी: शरीर की ऊंचाई केवल 16~27 मिमी है, जो समकक्ष एमएक्सएस मॉडल से 40% कम है। यह अल्ट्रा-लो क्लीयरेंस और अत्यधिक कॉम्पैक्ट उपकरण लेआउट के लिए इष्टतम विकल्प है।
--विश्वसनीय मध्यम परिशुद्धता प्रदर्शन: 0.03 मिमी चलने वाली समानता, 0.05 मिमी लंबवतता और ±0.02 मिमी दोहराव स्थिति सटीकता सुनिश्चित करता है, जो मानक मध्यम-सटीक स्वचालन स्थिति आवश्यकताओं को पूरी तरह से पूरा करता है।
-- दो तरफा उच्च परिशुद्धता माउंटिंग: ऊपर से छेद और नीचे से टैप किए गए छेद के साथ-साथ सटीक पोजीशनिंग पिन छेद से सुसज्जित। सकारात्मक और रिवर्स इंस्टॉलेशन का समर्थन करता है, डिस्सेम्बली और रीअसेंबली के बाद उच्च रिपीट माउंटिंग सटीकता की गारंटी देता है।
-- लचीली पाइपिंग और सेंसर स्थापना: अनुप्रस्थ और अक्षीय द्विदिशात्मक पाइपिंग के साथ संगत। चुंबकीय स्विच इंस्टॉलेशन के लिए छुपे हुए स्लाइडर ग्रूव डिज़ाइन के साथ अंतर्निहित चुंबकीय रिंग, संरचनात्मक हस्तक्षेप के बिना इंस्टॉलेशन स्थान की बचत।
-- एडजस्टेबल स्ट्रोक और मल्टी-बफर विकल्प: स्थिर कुशनिंग के लिए दोनों सिरों पर मानक पॉलीयुरेथेन बफ़र्स। प्रति छोर 5 मिमी समायोज्य स्ट्रोक (10 मिमी कुल मानक ट्रिमिंग रेंज), 15 मिमी अल्ट्रा-लॉन्ग फाइन समायोजन के लिए वैकल्पिक X11 विनिर्देश और उच्च आवृत्ति प्रभाव परिदृश्यों के लिए वैकल्पिक हाइड्रोलिक बफर की सुविधा है।

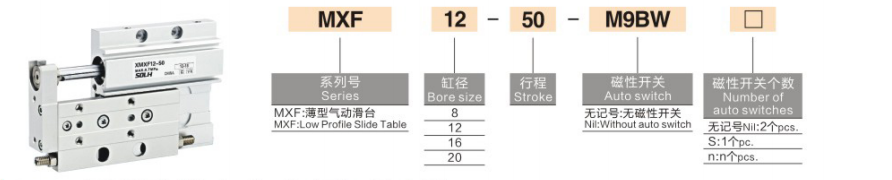

1. मॉडल उदाहरण: MXF12-50-M9BW
|
पद |
कोड |
विशिष्टता विवरण |
|
1 |
एमएक्सएफ |
सीरीज कोड: अल्ट्रा-थिन हाई-रिगिडिटी लो-प्रोफाइल स्लाइड टेबल |
|
2 |
8/12/16/20 |
बोर का आकार (मिमी) |
|
3 |
अनुरूप मानक स्ट्रोक |
φ8:10/20/30मिमी; φ12:20/30/50मिमी; φ16:30/50/75मिमी; φ20:30/50/75/100मिमी |
|
4 |
एम9बीडब्लू/2एम9बी |
चुंबकीय स्विच कॉन्फ़िगरेशन: द्विदिश स्थिति का पता लगाने के लिए एकल या दोहरे स्विच |
|
5 |
-X10/-X11 |
स्ट्रोक समायोजक: X10=मानक 5 मिमी ट्रिमिंग; X11=विस्तारित 15 मिमी ट्रिमिंग |
2. मानक आदेश संदर्भ उदाहरण
-- एमएक्सएफ8-20: बिना स्विच के मानक मॉडल, 8 मिमी बोर, 20 मिमी स्ट्रोक, डबल एक्टिंग
-- एमएक्सएफ20-100-2M9B: 20 मिमी बोर, 100 मिमी लंबा स्ट्रोक, द्विदिश स्थिति निगरानी के लिए दोहरे चुंबकीय स्विच
-- एमएक्सएफ16-75-X11: 16 मिमी बोर, 75 मिमी स्ट्रोक, 15 मिमी विस्तारित स्ट्रोक समायोजन
|
पैरामीटर |
φ8 |
φ12 |
φ16 |
φ20 |
|
बोर का आकार (मिमी) |
8 |
12 |
16 |
20 |
|
मानक स्ट्रोक (मिमी) |
10/20/30 |
20/30/50 |
30/50/75 |
30/50/75/100 |
|
कार्य दबाव (एमपीए) |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
0.15~0.7 |
|
जोर बढ़ाना (N@0.5MPa) |
25 |
57 |
101 |
157 |
|
पीछे हटने वाला जोर (N@0.5MPa) |
19 |
48 |
88 |
137 |
|
वजन (जी, मानक स्ट्रोक) |
50~75 |
120~170 |
210~360 |
340~690 |
|
शरीर की ऊँचाई × चौड़ाई (मिमी) |
16×58 |
18.5×68 |
21×80 |
27×92 |
|
बफ़र मोड |
दोनों सिरों पर मानक पॉलीयुरेथेन बफर; वैकल्पिक हाइड्रोलिक बफर |
|
|
|
|
परिवेश का तापमान (℃) |
-10 ~ +60 (गैर-ठंड वातावरण) |
|
|
|
|
हवाई बंदरगाह का आकार |
M5×0.8 |
M5×0.8 |
M5×0.8 |
एम6×1.0 |
-- अत्यधिक जगह बचाने के लिए अल्ट्रा-थिन कॉम्पैक्ट संरचना: 16 ~ 27 मिमी की अल्ट्रा-लो बॉडी ऊंचाई के साथ, एमएक्सएस श्रृंखला की तुलना में 40% पतला, यह अल्ट्रा-लो क्लीयरेंस उपकरण और घने मॉड्यूलर लेआउट परिदृश्यों के लिए पूरी तरह से अनुकूल है जहां पारंपरिक स्लाइड स्थापित नहीं की जा सकती हैं।
-- उच्च कठोरता और स्थिर लॉन्ग-स्ट्रोक ऑपरेशन: एकीकृत मोनोलिथिक बॉडी के साथ जोड़ा गया क्रॉस रोलर गाइड चलने वाले अंतराल और विरूपण को समाप्त करता है। यह अधिकतम 100 मिमी लंबे स्ट्रोक और उच्च आवृत्ति साइकिलिंग स्थितियों के तहत घबराहट मुक्त स्थिर संचालन बनाए रखता है।
-- मजबूत अनुकूलनशीलता के साथ दोहरी तरफा माउंटिंग: टॉप थ्रू-होल फिक्सिंग और बॉटम टैप्ड होल इंस्टॉलेशन का समर्थन करता है, जो पॉजिटिव और रिवर्स माउंटिंग दोनों के साथ संगत है। बार-बार डिसएसेम्बली और असेंबली के बाद उच्च पुनरावृत्ति सटीकता सुनिश्चित करने के लिए सटीक पोजिशनिंग पिन छेद से लैस।
-- लचीला समायोज्य स्ट्रोक और मल्टी-स्टेशन अनुकूलन: मानक 5 मिमी प्रति छोर ठीक समायोजन (10 मिमी कुल ट्रिमिंग रेंज)। वैकल्पिक X11 विनिर्देश 15 मिमी विस्तारित स्ट्रोक समायोजन प्रदान करता है, जो मल्टी-स्टेशन स्वचालित प्रक्रियाओं के लिए सटीक स्ट्रोक अंशांकन आवश्यकताओं को पूरा करता है।
-- कम रखरखाव के साथ तेल मुक्त और लंबी सेवा जीवन: 5 मिलियन से अधिक चक्रों की सेवा जीवन के साथ, कम-घर्षण सीलिंग और तेल-मुक्त ऑपरेटिंग डिज़ाइन को अपनाता है। यह न्यूनतम दैनिक रखरखाव आवश्यकताओं के साथ स्वच्छ औद्योगिक वातावरण और पारंपरिक स्वचालित उत्पादन लाइनों दोनों पर लागू होता है।
1. दोहरी स्थापना विधियाँ
-- शीर्ष पर लगाना: ऊपरी भार व्यवस्था के साथ शीर्ष के माध्यम से छेद के माध्यम से तय किया गया। उच्च परिशुद्धता स्थिति और स्थिर भार वहन के लिए पोजिशनिंग पिन के साथ मिलान किया गया।
-- बॉटम माउंटिंग: सीधे उपकरण सतह स्थापना के लिए नीचे टैप किए गए छेद के माध्यम से तय किया गया। इसकी असेंबली मजबूत है और यह रिवर्स माउंटिंग अनुप्रयोगों के लिए आदर्श है।
2. विशिष्ट औद्योगिक अनुप्रयोग
-- 3सी इलेक्ट्रॉनिक्स उद्योग: स्क्रीन लेमिनेशन, मॉड्यूल हैंडलिंग, पीसीबी बोर्ड ट्रांसफर, डिटेक्शन स्टेशन स्विचिंग और सटीक इलेक्ट्रॉनिक घटक पोजिशनिंग।
-- परिशुद्धता असेंबली स्वचालन: छोटे हिस्से की प्रेसिंग, टर्मिनल असेंबली, स्क्रू लॉकिंग फिक्स्चर ड्राइविंग और हल्के टूलींग चक्रीय ऑपरेशन।
-- पैकेजिंग मशीनरी: मटेरियल पुशिंग, कटिंग टूल ड्राइविंग, लेबल लैमिनेटिंग और कम दूरी तक मटेरियल पहुंचाना।
-- सामान्य स्वचालन उपकरण: उपकरण डोर बॉडी स्लाइडिंग, उत्पादन लाइन स्टेशन स्विचिंग और मध्यम-लोड उच्च आवृत्ति चक्रीय रैखिक ड्राइविंग।
|
तुलना मद |
एमएक्सएफ (अल्ट्रा-थिन हाई-रिगिडिटी) |
एमएक्सएच (अल्ट्रा-नैरो लाइटवेट) |
एमएक्सएस (उच्च-कठोरता हेवी-ड्यूटी) |
|
बोर रेंज (मिमी) |
8/12/16/20 |
6/10/16 |
12/16/20/25/32 |
|
शरीर की ऊंचाई (φ12) |
18.5 मिमी (अल्ट्रा-थिन) |
12 मिमी (अल्ट्रा-स्लिम) |
30 मिमी (मानक ऊंचाई) |
|
गाइड प्रकार |
क्रॉस रोलर (उच्च कठोरता) |
बॉल गाइड (लाइटवेट) |
बॉल गाइड (हैवी-ड्यूटी) |
|
स्ट्रोक रेंज (मिमी) |
10~100 (लंबा स्ट्रोक) |
5~50 (मध्यम स्ट्रोक) |
10~200 (अतिरिक्त लंबा स्ट्रोक) |
|
भार क्षमता |
मध्यम (20~180N) |
प्रकाश (10~100N) |
भारी (50~500N) |
|
माउंटिंग सतह |
दो तरफा (ऊपर/नीचे) |
एक तरफा (नीचे) |
दो तरफा (ऊपर/नीचे) |
|
मूल्य स्तर |
मध्यम (उच्च लागत-प्रदर्शन) |
कम (आर्थिक) |
उच्च (हैवी-ड्यूटी प्रीमियम) |
|
सर्वोत्तम अनुप्रयोग |
कम ऊंचाई वाली जगह, मध्यम भार, लंबा स्ट्रोक |
अल्ट्रा-स्लिम स्पेस, हल्का भार, उच्च आवृत्ति |
भारी भार, उच्च कठोरता, अतिरिक्त लंबा स्ट्रोक |
1. लोड द्वारा बोर आकार का चयन: वर्कपीस के वजन के अनुसार बोर व्यास का मिलान करें: φ8 ≤ 2 किग्रा, φ12=2~5 किग्रा, φ16=5~10 किग्रा, φ20=10~15 किग्रा। स्थिर दीर्घकालिक संचालन सुनिश्चित करने के लिए 50% से कम लोड मार्जिन आरक्षित न करें।
2. स्ट्रोक की पुष्टि: मानक स्ट्रोक 10 मिमी से 100 मिमी तक होता है। लंबे-स्ट्रोक परिदृश्यों (≥50 मिमी) के लिए एमएक्सएफ श्रृंखला को प्राथमिकता दें; शॉर्ट-स्ट्रोक और हाई-फ़्रीक्वेंसी साइकलिंग कार्य स्थितियों के लिए एमएक्सएच श्रृंखला का चयन करें।
3. कॉन्फ़िगरेशन मिलान:
-- स्थिति का पता लगाना: सटीक द्विदिश स्ट्रोक स्थिति निगरानी के लिए दोहरे M9B चुंबकीय स्विच से लैस।
-- स्ट्रोक ठीक समायोजन: नियमित उपयोग के लिए मानक -X10 (5 मिमी ट्रिमिंग) चुनें; मल्टी-स्ट्रोक सटीक अंशांकन के लिए -X11 (15 मिमी विस्तारित ट्रिमिंग) का चयन करें।
-- बफ़रिंग अनुकूलन: पारंपरिक संचालन के लिए मानक पॉलीयुरेथेन बफ़र्स को अपनाना; उच्च-आवृत्ति प्रभाव और शोर में कमी परिदृश्यों के लिए हाइड्रोलिक बफ़र्स में अपग्रेड करें।
एसओएलएच एमएक्सएफ श्रृंखला अल्ट्रा-थिन हाई-रिगिडिटी न्यूमेटिक स्लाइड टेबल में एमएक्सएस की तुलना में 40% कम बॉडी ऊंचाई, क्रॉस रोलर हाई-रिगिडिटी गाइड, डुअल-साइड माउंटिंग और लॉन्ग-स्ट्रोक मीडियम-लोड स्थिरता है, जो ऊंचाई-सीमित कॉम्पैक्ट ऑटोमेशन और मध्यम-सटीक उच्च-आवृत्ति हैंडलिंग के लिए उच्च लागत-प्रदर्शन कोर समाधान के रूप में कार्य करता है।
