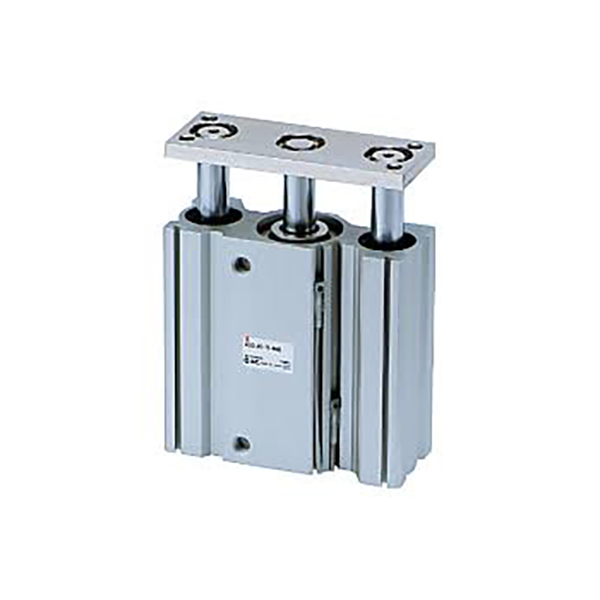

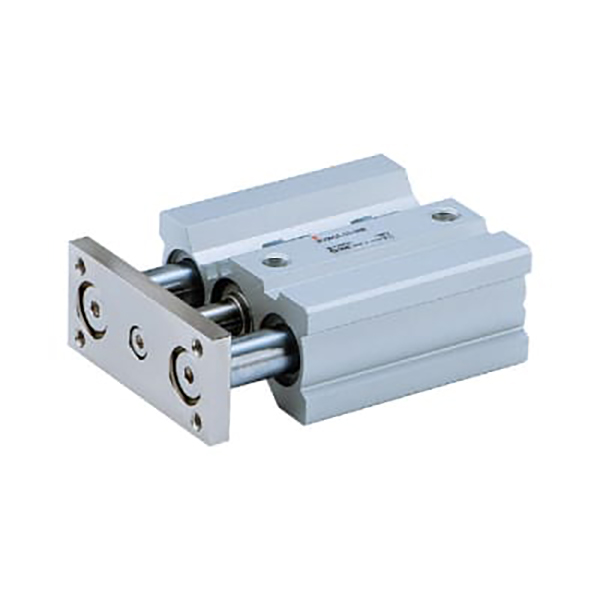

एसओएलएच एमजीक्यू श्रृंखला एक पतली एकीकृत गाइड रॉड सिलेंडर है जिसे अंतरिक्ष-बाधित स्वचालन स्टेशनों के लिए डिज़ाइन किया गया है। एक अति पतली एकीकृत गाइड रॉड संरचना को अपनाते हुए, यह उत्कृष्ट पार्श्व भार प्रतिरोध और उच्च परिशुद्धता एंटी-रोटेशन प्रदर्शन प्रदान करता है। φ12 मिमी से φ100 मिमी तक की पूरी बोर रेंज को कवर करते हुए, श्रृंखला दो कोर बियरिंग कॉन्फ़िगरेशन प्रदान करती है: एमजीक्यूएम स्लाइड बियरिंग और एमजीक्यूएल बॉल बियरिंग। इसे सटीक पुशिंग, लिफ्टिंग, वर्कपीस स्टॉपिंग और पोजिशनिंग परिदृश्यों के लिए व्यापक रूप से लागू किया जाता है, जिनके लिए कॉम्पैक्ट इंस्टॉलेशन, कठोर मार्गदर्शन और शून्य-विक्षेपण ऑपरेशन की आवश्यकता होती है।
• अल्ट्रा-थिन इंटीग्रेटेड बॉडी: गाइड रॉड और सिलेंडर बॉडी को एकीकृत रूप से ढाला जाता है, जिससे पारंपरिक गाइड रॉड सिलेंडर की तुलना में कुल मोटाई 50% कम हो जाती है। यह अत्यधिक कॉम्पैक्ट उपकरण डिज़ाइन और स्थान-सीमित इंस्टॉलेशन लेआउट के लिए इष्टतम विकल्प है।
• दोहरी-गाइड उच्च कठोरता संरचना: सममित दोहरी गाइड रॉड समर्थन पार्श्व भार प्रतिरोध को काफी बढ़ाता है, जिसमें सामान्य स्टॉपर सिलेंडर की तुलना में साइड लोड क्षमता दोगुनी से अधिक होती है। यह प्रभावी ढंग से झुकने और मरोड़ का विरोध करता है, विलक्षण भार और प्रभाव वाली कामकाजी परिस्थितियों के अनुकूल होता है।
• वर्ग-अग्रणी एंटी-रोटेशन सटीकता: एमजीक्यूएल बॉल बेयरिंग प्रकार ±0.04°~±0.08° (बड़े बोर के साथ उच्च परिशुद्धता) की अति-उच्च गैर-रोटेशन सटीकता प्राप्त करता है; एमजीक्यूएम स्लाइड बियरिंग प्रकार विभिन्न सटीक पोजिशनिंग मांगों को पूरा करते हुए ±0.05°~±0.10° की स्थिर पोजिशनिंग सटीकता प्रदान करता है।
• पूर्ण परिदृश्यों के लिए दोहरी असर विन्यास: कम लागत पर भारी भार, धूल भरे और कठोर वातावरण के लिए स्लाइड बेयरिंग (एमजीक्यूएम); अल्ट्रा-स्मूथ लो-फ्रिक्शन मूवमेंट और हाई-फ़्रीक्वेंसी सटीक साइक्लिंग के लिए बॉल बेयरिंग (एमजीक्यूएल)।
• मानक प्रीमियम कॉन्फ़िगरेशन: चुंबकीय स्विच अनुकूलता के लिए अंतर्निर्मित चुंबकीय रिंग, स्थिर संचालन के लिए दोहरे अंत रबर बफ़र्स, और तेल मुक्त रखरखाव-मुक्त डिज़ाइन, स्वच्छ औद्योगिक वातावरण के लिए उपयुक्त।
• पूर्ण मानक विशिष्टताएँ: φ12 मिमी से φ100 मिमी तक पूर्ण बोर आकार, 25 मिमी से 250 मिमी तक के मानक स्ट्रोक के साथ, अधिकांश मध्यम और बड़े लोड स्वचालन ड्राइविंग परिदृश्यों को कवर करता है।
मॉडल उदाहरण: MGQM32-50-M9BW-XB6
|
कोड खंड |
विशिष्टता का अर्थ |
|
एमजीक्यू |
श्रृंखला कोड: पतला एकीकृत गाइड रॉड सिलेंडर |
|
एम/एल |
बियरिंग प्रकार: एम=कार्बन मिश्र धातु स्लाइड बियरिंग; एल=उच्च परिशुद्धता बॉल बेयरिंग |
|
12~100 |
बोर आकार (मिमी): पूरी रेंज φ12/16/20/25/32/40/50/63/80/100 |
|
25~250 |
मानक स्ट्रोक (मिमी): 25/50/75/100/125/150/175/200/250 |
|
एम9बीडब्लू/2एम9बी |
वैकल्पिक चुंबकीय स्विच: दोहरे अंत स्थिति का पता लगाने के लिए एकल या दोहरे स्विच |
|
-XB6 |
उच्च तापमान प्रतिरोध विकल्प: कार्य तापमान -10℃~150℃ |
मानक आदेश संदर्भ उदाहरण
• एमजीक्यूM25-30: 25 मिमी बोर, 30 मिमी स्ट्रोक, स्लाइड बेयरिंग मानक प्रकार
• एमजीक्यूL40-75-2M9B: 40 मिमी बोर, 75 मिमी स्ट्रोक, दोहरे चुंबकीय स्विच के साथ बॉल बेयरिंग प्रकार
• एमजीक्यूM50-100-XB6: 50 मिमी बोर, 100 मिमी स्ट्रोक, उच्च तापमान प्रतिरोधी स्लाइड असर मॉडल
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)
1. सामान्य प्रदर्शन पैरामीटर
• कार्य दबाव सीमा: 0.12~1.0एमपीए (φ12/16); 0.1~1.0एमपीए (φ20~100)
• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त पारंपरिक वातावरण); -10℃~150℃ (XB6 उच्च तापमान संस्करण)
• पिस्टन संचालन गति: 50~500मिमी/सेकेंड (φ12~63); 50~400मिमी/सेकंड (φ80/100 बड़ा बोर)
• बफ़र मोड: मानक दोहरे अंत रबर बफर; उच्च प्रभाव वाली कामकाजी परिस्थितियों के लिए वैकल्पिक एयर कुशन बफर
• स्नेहन मोड: तेल मुक्त रखरखाव-मुक्त संचालन, स्वच्छ कार्यशालाओं के लिए उपयुक्त
2. सैद्धांतिक थ्रस्ट डेटा (@0.5MPa, यूनिट: N)
|
बोर का आकार (मिमी) |
सैद्धांतिक जोर (एन) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. उत्पाद वजन डेटा (50 मिमी स्ट्रोक, इकाई: किग्रा)
|
बोर का आकार (मिमी) |
एमजीक्यूएम वजन (किलो) |
एमजीक्यूएल वजन (किग्रा) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
तुलना मद |
एमजीक्यूएम (स्लाइड बियरिंग) |
एमजीक्यूएल (बॉल बेयरिंग) |
|
बेरिंग के प्रकार |
कार्बन मिश्र धातु स्लाइड झाड़ी |
उच्च परिशुद्धता रैखिक गेंद झाड़ी |
|
पार्श्व भार क्षमता |
उत्कृष्ट (साधारण सिलेंडर से 2 गुना अधिक) |
मध्यम (सुचारू संचालन को प्राथमिकता देता है) |
|
गैर-रोटेशन सटीकता |
±0.05°~±0.10° |
±0.04°~±0.08° (उच्च परिशुद्धता) |
|
गति विशेषताएँ |
बेहतर घिसाव प्रतिरोध और परिचालन स्थिरता |
अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूथ स्ट्रोक, स्थिर उच्च-आवृत्ति साइकिलिंग |
|
लागू परिदृश्य |
भारी भार, धूल भरा वातावरण, विलक्षण भार, वर्कपीस को रोकना और उठाना |
|
|
लागत स्तर |
किफ़ायती |
अधिमूल्य |
1. लचीला मल्टी-माउंट डिज़ाइन
• डायरेक्ट बॉडी माउंटिंग: सीधे फिक्सिंग के लिए ऊपर, नीचे और साइड सतहों पर आरक्षित पेंच छेद; φ32 मिमी से ऊपर के मॉडल में सर्वदिशात्मक चुंबकीय स्विच स्थापना के लिए 4-तरफा स्विच खांचे होते हैं, जो तेजी से असेंबली और रखरखाव को सक्षम करते हैं।
• वैकल्पिक सहायक माउंटिंग: फ्लैंज (एफ) और फुट ब्रैकेट (एल) सहायक उपकरण उपलब्ध हैं, जो विविध उपकरण संरचनात्मक डिजाइनों के अनुकूल क्षैतिज और ऊर्ध्वाधर बहु-कोण लेआउट का समर्थन करते हैं।
2. मुख्य औद्योगिक अनुप्रयोग
• कन्वेयर लाइन स्वचालन: वर्कपीस को रोकना, फूस की स्थिति और सामग्री उठाना; मजबूत प्रभाव प्रतिरोध उच्च गति संदेश और सीमित करने के दौरान वर्कपीस ऑफसेट को रोकता है।
• 3सी इलेक्ट्रॉनिक परिशुद्धता प्रसंस्करण: पीसीबी पिन इजेक्शन, टर्मिनल क्रिम्पिंग पोजिशनिंग और लाइट वर्कपीस ट्रांसलेशन; उच्च एंटी-रोटेशन सटीकता शून्य-विक्षेपण परिशुद्धता असेंबली सुनिश्चित करती है।
• पैकेजिंग मशीनरी: मटेरियल बैफल ड्राइविंग, साइलो गेट स्विचिंग और कम दूरी की मटेरियल पुशिंग; अल्ट्रा-थिन बॉडी कॉम्पैक्ट पैकेजिंग उपकरण लेआउट के लिए पूरी तरह से अनुकूल है।
• सामान्य औद्योगिक स्वचालन: जिग लिफ्टिंग, पार्ट इजेक्शन और सनकी लोड ड्राइविंग; उपकरण संरचना को सरल बनाने और लागत कम करने के लिए पारंपरिक अलग सिलेंडर + गाइड रॉड संयोजनों को प्रतिस्थापित करता है।
|
तुलना मद |
एमजीक्यू (पतला प्रकार) |
एमजीपी (मानक प्रकार) |
एमजीजी (हैवी-ड्यूटी प्रकार) |
|
शरीर की मोटाई |
अल्ट्रा-थिन (50% जगह की बचत) |
मानक मोटाई |
मोटा उच्च कठोरता वाला शरीर |
|
बेरिंग के प्रकार |
स्लाइड/बॉल दोहरे विकल्प |
स्लाइड/बॉल दोहरे विकल्प |
केवल स्लाइड बेयरिंग |
|
गैर-रोटेशन सटीकता |
±0.04° तक (उच्चतम परिशुद्धता) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
पार्श्व भार क्षमता |
मज़बूत |
मध्यम |
मजबूत |
|
मुख्य लागू परिदृश्य |
स्थान-सीमित लेआउट, उच्च परिशुद्धता स्थिति |
पारंपरिक लेआउट, मध्यम लोड सामान्य परिदृश्य |
भारी भार, लंबा स्ट्रोक, उच्च प्रभाव वाली कार्य परिस्थितियाँ |
1. बोर आकार चयन: वास्तविक भार के आधार पर आवश्यक जोर की गणना करें; सैद्धांतिक जोर के साथ बोर आकार का चयन करें ≥ वास्तविक भार × 1.5, अधिभार से बचने के लिए 50% सुरक्षा मार्जिन आरक्षित करें।
2. बियरिंग प्रकार का चयन: भारी भार, धूल भरी और विलक्षण कार्य स्थितियों के लिए एमजीक्यूएम स्लाइड बेयरिंग चुनें; उच्च परिशुद्धता स्थिति और उच्च आवृत्ति चक्रीय गति के लिए एमजीक्यूएल बॉल बेयरिंग चुनें।
3. कार्यात्मक विन्यास चयन
￮ स्थिति का पता लगाने की मांग: M9B/M9BW चुंबकीय स्विच से लैस (बोर ≥32 मिमी के लिए 4-तरफा स्थापना उपलब्ध)
￮ उच्च तापमान वातावरण: -XB6 उच्च तापमान प्रतिरोधी विकल्प चुनें (अधिकतम 150℃)
￮ उच्च-प्रभाव संचालन: वैकल्पिक एयर कुशन बफर में अपग्रेड करें (रबर बफर के साथ मानक)
एसओएलएच एमजीक्यू श्रृंखला अल्ट्रा-थिन हाई-रिजिडिटी गाइड रॉड सिलेंडर अंतरिक्ष-बचत डिजाइन, मजबूत एंटी-लेटरल लोड क्षमता और अल्ट्रा-हाई एंटी-रोटेशन सटीकता को एकीकृत करता है, जो कॉम्पैक्ट, सटीक और हेवी-ड्यूटी ऑटोमेशन स्टॉपिंग, लिफ्टिंग और पुशिंग स्टेशनों के लिए लागत प्रभावी और उच्च स्थिरता वाले रैखिक ड्राइविंग समाधान प्रदान करता है।
