ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

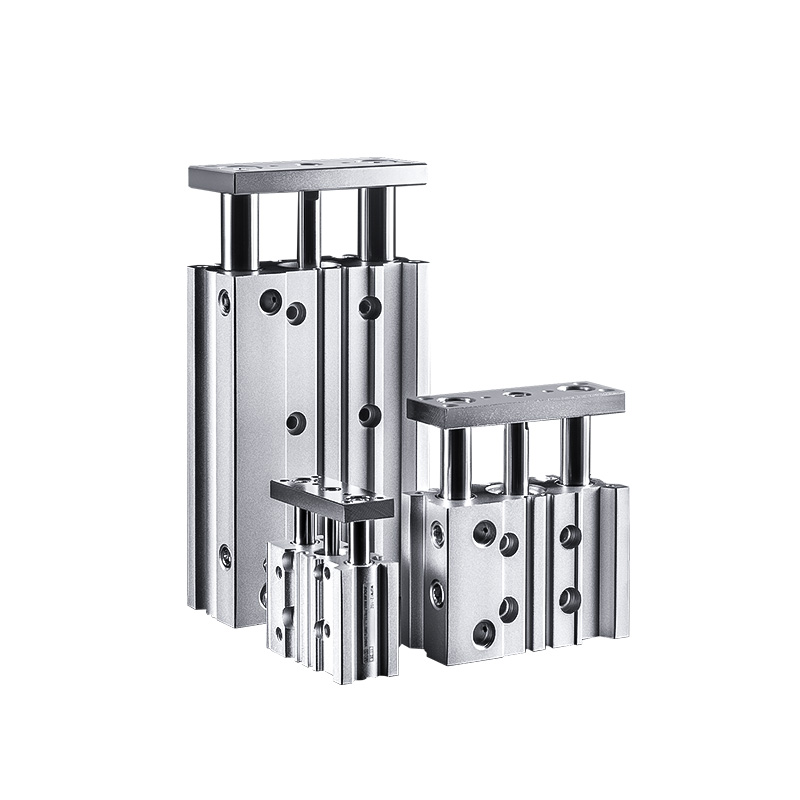

एसओएलएच एमजीपी श्रृंखला एक उच्च-कठोरता वाली पतली-प्रकार की दोहरी गाइड रॉड सिलेंडर है जो सिलेंडर बॉडी, दोहरी गाइड रॉड और सटीक बीयरिंग को एकीकृत करती है। अंतर्निहित एंटी-टोरसन प्रदर्शन और मजबूत पार्श्व भार प्रतिरोध की विशेषता के कारण, इसे किसी बाहरी मार्गदर्शक तंत्र की आवश्यकता नहीं है। एक फ्लैट अल्ट्रा-थिन बॉडी और हल्के डिजाइन (पारंपरिक सिलेंडर की तुलना में वजन 17% ~ 24% कम) के साथ, यह प्रेसिंग, पोजिशनिंग, लिफ्टिंग और वर्कपीस ट्रांसफरिंग परिदृश्यों के लिए कॉम्पैक्ट ऑटोमेशन लेआउट में पूरी तरह से फिट बैठता है। तीन विनिमेय बीयरिंग प्रकार हेवी-ड्यूटी, हाई-स्पीड और अल्ट्रा-प्रिसिजन कार्य स्थितियों को कवर करते हैं, जो पूर्ण-दृश्य सार्वभौमिक रैखिक ड्राइविंग समाधानों को साकार करते हैं।
• समाक्षीय दोहरी गाइड रॉड डिजाइन: पिस्टन और दोहरी गाइड छड़ें समकालिक संचालन सुनिश्चित करने के लिए एकीकृत समाक्षीय लेआउट को अपनाती हैं, आंदोलन के दौरान विक्षेपण और मरोड़ को प्रभावी ढंग से समाप्त करती हैं और समग्र कठोरता और स्थिरता में काफी सुधार करती हैं।
• वैकल्पिक बहु-प्रकार बफरिंग: पारंपरिक स्थिर संचालन के लिए मानक दोहरे अंत रबर बफ़र्स; उच्च गति और भारी भार चक्रीय गति के दौरान कठोर प्रभाव को खत्म करने के लिए वैकल्पिक एयर कुशन बफर (AZ प्रकार, बोर ≥20 मिमी के लिए उपलब्ध)।
• अल्ट्रा-थिन लाइटवेट बॉडी: अनुकूलित फ्लैट पतली संरचना स्थापना स्थान बचाती है और समग्र उपकरण वजन कम करती है, जो अत्यधिक एकीकृत कॉम्पैक्ट स्वचालित उपकरण डिजाइन के लिए उपयुक्त है।
• अंतर्निर्मित चुंबकीय नाली: अतिरिक्त ब्रैकेट के बिना सीधे चुंबकीय स्विच स्थापना के लिए आरक्षित गाइड रॉड ग्रूव, सरल और साफ स्थिति सिग्नल फीडबैक कॉन्फ़िगरेशन को सक्षम करता है।
एमजीपी श्रृंखला को आंतरिक असर संरचनाओं के आधार पर तीन उप-मॉडलों में विभाजित किया गया है, जो कम-घर्षण उच्च गति, पहनने के लिए प्रतिरोधी हेवी-ड्यूटी और शून्य-निकासी अल्ट्रा-सटीक परिदृश्यों को कवर करते हैं, जो त्वरित मॉडल चयन का मुख्य आधार है।
|
उप-सीरीज |
बेरिंग के प्रकार |
कोड |
मुख्य विशेषताएँ |
लागू परिदृश्य |
|
एमजीपीएम |
स्लाइडिंग बियरिंग (धातु झाड़ी) |
M |
उत्कृष्ट पहनने के प्रतिरोध, धूलरोधी प्रदर्शन और कम लागत; कम गति के संचालन के लिए स्थिर, बड़े पार्श्व भार का सामना करता है |
सामान्य स्थिति, वर्कपीस प्रेसिंग, कम गति वाली हेवी-ड्यूटी साइकिलिंग, धूल भरा और कठोर कार्य वातावरण |
|
एमजीपीएल |
बॉल बेयरिंग (बॉल बुशिंग) |
L |
अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूथ मूवमेंट, उच्च परिचालन गति और अच्छी गति स्थिरता |
उच्च गति लगातार प्रत्यावर्ती गति, हल्के भार वाली ड्राइविंग, कम घर्षण और उच्च स्थिरता की आवश्यकताएं |
|
एमजीपीए |
उच्च परिशुद्धता बॉल बेयरिंग |
A |
शून्य आंतरिक निकासी, शीर्ष-स्तरीय गैर-रोटेशन सटीकता, अल्ट्रा-हाई रिपीट पोजिशनिंग स्थिरता |
परिशुद्धता स्थिति, वर्कपीस फिटिंग, पहचान और अंशांकन, उच्च परिशुद्धता दोहराए गए ऑपरेशन परिदृश्य |

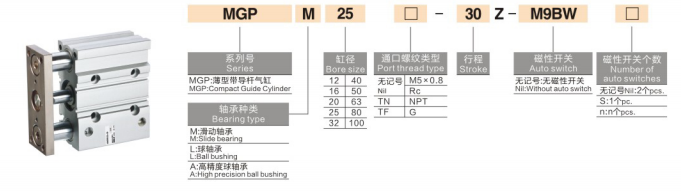

मॉडल उदाहरण: MGPM20-50Z-M9B
1.कोड खंड परिभाषा
• शृंखला कोड: एमजीपी + बियरिंग प्रत्यय (एम/एल/ए), विभिन्न बियरिंग कॉन्फ़िगरेशन के साथ पतले प्रकार के दोहरे गाइड रॉड सिलेंडर का प्रतिनिधित्व करता है
• जनम का आकार: 12/16/20/25/32/40/50/63/80/100 (मिमी, पूर्ण औद्योगिक मानक विनिर्देश)
• स्ट्रोक की लंबाई: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 मिमी (मानक पूर्ण स्ट्रोक रेंज)
• बफर एवं चुंबकीय रिंग विन्यास
￮ Z: मानक प्रकार, डुअल-एंड रबर बफर + अंतर्निर्मित चुंबकीय रिंग, चुंबकीय स्विच स्थापना के साथ संगत
￮ अज़: एयर कुशन बफर प्रकार (केवल बोर ≥20 मिमी के लिए), उच्च गति और भारी-लोड ऑपरेशन के दौरान प्रभावी ढंग से प्रभाव का प्रतिरोध करता है
￮ कोई प्रत्यय नहीं: बिना मैग्नेटिक रिंग के मैग्नेटिक स्विच नहीं लगाया जा सकता
• चुंबकीय स्विच: वैकल्पिक M9B, A93, D-M9N और अन्य मॉडल, बढ़ते ब्रैकेट के बिना सीधे गाइड रॉड खांचे में स्थापित
2. विशिष्ट आदेश उदाहरण
• एमजीपीएम20-50Z: 20 मिमी बोर, 50 मिमी स्ट्रोक, स्लाइडिंग बेयरिंग, चुंबकीय रिंग के साथ मानक रबर बफर
• एमजीपीएल25-100Z-A93: 25 मिमी बोर, 100 मिमी स्ट्रोक, बॉल बेयरिंग हाई-स्पीड प्रकार, A93 चुंबकीय स्विच के साथ
• एमजीपीए32-75AZ: 32 मिमी बोर, 75 मिमी स्ट्रोक, उच्च परिशुद्धता असर, उच्च परिशुद्धता विरोधी प्रभाव ऑपरेशन के लिए एयर कुशन बफर
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, रेटेड कार्य दबाव)
• ऑपरेशन मोड: दोहरा अभिनय प्रत्यागामी गति
• कार्य दबाव सीमा: 0.12~1.0एमपीए; न्यूनतम प्रारंभिक दबाव: 0.1MPa
• प्रूफ का दबाव: 1.5MPa
• परिवेश का तापमान: -10℃~60℃ (बर्फ रहित वातावरण आवश्यक)
• परिचालन गति: 50~500mm/s (MGPL अधिकतम 500mm/s; MGPM/MGPA अधिकतम 400mm/s)
• बफ़र मोड: मानक दोहरे अंत रबर बफर; बोर 20~100 मिमी के लिए एयर कुशन बफर वैकल्पिक
• गैर-रोटेशन सटीकता: एमजीपीएम ±0.05~0.07मिमी; एमजीपीएल ±0.03~0.05मिमी; एमजीपीए ±0.01मिमी
• बोर 12/16 मिमी: M5×0.8
• बोर 20/25/32 मिमी: पीटी1/8
• बोर 40/50 मिमी: पीटी1/4
• बोर 63/80/100 मिमी: पीटी3/8
|
बोर का आकार (मिमी) |
सैद्धांतिक जोर (एन) |
सैद्धांतिक तनाव (एन) |
|
12 |
57 |
53 |
|
16 |
101 |
96 |
|
20 |
157 |
151 |
|
25 |
245 |
237 |
|
32 |
402 |
392 |
|
40 |
628 |
616 |
|
50 |
982 |
967 |
|
63 |
1559 |
1541 |
|
80 |
2513 |
2491 |
|
100 |
3927 |
3901 |
1. बियरिंग मॉडल चयन: भारी भार, घिसाव प्रतिरोधी और धूल भरे वातावरण के लिए एमजीपीएम चुनें; उच्च गति, कम घर्षण और बार-बार साइकिल चलाने के लिए एमजीपीएल चुनें; अति-सटीक स्थिति और उच्च-दोहराव सटीकता मांगों के लिए एमजीपीए चुनें।
2. चुंबकीय वलय विन्यास: स्थिति का पता लगाने और सिग्नल फीडबैक की आवश्यकता वाले उपकरणों के लिए Z प्रत्यय का चयन करें; यदि किसी स्विच फ़ंक्शन की आवश्यकता नहीं है तो गैर-Z मूल प्रकार चुनें।
3. बफ़र मोड चयन: उच्च गति, लंबे स्ट्रोक और बड़े प्रभाव वाली कामकाजी परिस्थितियों के लिए AZ एयर कुशन बफर को अपनाएं; मानक रबर बफर पारंपरिक सामान्य परिदृश्यों के लिए लागू है।
4. बोर एवं स्ट्रोक मिलान: वास्तविक भार और जोर आवश्यकताओं के अनुसार उचित बोर आकार का चयन करें; अधिकांश औद्योगिक स्वचालन मांगों को पूरा करने के लिए मानक स्ट्रोक रेंज 5 ~ 300 मिमी है।
• इलेक्ट्रॉनिक स्वचालन: पीसीबी बोर्ड पोजिशनिंग, कंपोनेंट प्रेसिंग, माइक्रो-मॉड्यूल लिफ्टिंग और इलेक्ट्रॉनिक पार्ट्स की सटीक असेंबली।
• परिशुद्धता जांच उपकरण: डिटेक्शन प्रोब लिफ्टिंग, वर्कपीस पोजिशनिंग और क्लैम्पिंग, उच्च परिशुद्धता फिटिंग और कैलिब्रेशन।
• पैकेजिंग एवं रसद मशीनरी: वर्कपीस की कम दूरी की ट्रांसफरिंग, सामग्री जैकिंग और पोजिशनिंग, स्थिर प्रत्यागामी फीडिंग क्रिया।
• सामान्य औद्योगिक स्वचालन: कॉम्पैक्ट उपकरण सीमित स्थिति, मुद्रांकन सहायक दबाव, धूल भरी कार्यशालाओं में कम गति वाले हेवी-ड्यूटी चक्रीय संचालन।
एसओएलएच एमजीपी श्रृंखला पतली कॉम्पैक्ट गाइड रॉड सिलेंडर हेवी-ड्यूटी, उच्च गति और अल्ट्रा-सटीक परिदृश्यों को कवर करने के लिए तीन असर कॉन्फ़िगरेशन को एकीकृत करती है, जिसमें उच्च कठोरता, मजबूत पार्श्व भार प्रतिरोध और अंतरिक्ष-बचत डिजाइन शामिल है, जो औद्योगिक स्वचालन के लिए सबसे बहुमुखी सार्वभौमिक दोहरे-गाइड रैखिक ड्राइविंग सिलेंडर के रूप में कार्य करता है।
