SOLH CY3 मैग्नेटिक कपलिंग रॉडलेस सिलेंडर SMC समकक्षों के साथ पूर्ण आयामी विनिमेयता के साथ CY1 श्रृंखला का उन्नत संस्करण है। यह शून्य वायु रिसाव और संदूषण-मुक्त संचालन को प्राप्त करने के लिए पूरी तरह से संलग्न बैरल के अंदर आंतरिक पिस्टन और बाहरी स्लाइड कैरिज के बीच गैर-संपर्क चुंबकीय सिंक्रोनस ड्राइव को अपनाता है। बोर का आकार φ6 से φ63 मिमी तक होता है और अधिकतम स्ट्रोक 5000 मिमी तक होता है, जो पारंपरिक टाई रॉड सिलेंडर की तुलना में इंस्टॉलेशन फ़ुटप्रिंट को 50% तक कम करता है। दो प्रकार उपलब्ध हैं: CY3B मूल प्रकार जिसमें विलक्षण भार और चुंबकीय डिकॉउलिंग से बचने के लिए अंत ब्रैकेट और बाहरी गाइड की आवश्यकता होती है; अतिरिक्त माउंटिंग स्थान बचाने के लिए CY3R डायरेक्ट-माउंट संस्करण सीधे उपकरण बेस पर लगाया गया है। लंबे घिसाव प्रतिरोधी छल्ले न्यूनतम कामकाजी दबाव को 0.12 एमपीए तक कम कर देते हैं। मानक डुअल-एंड रबर बफ़र्स सुसज्जित हैं, और वैकल्पिक X160 हाई-स्पीड संस्करण 1500 मिमी/सेकेंड की अधिकतम गति का समर्थन करता है। प्री-सेट स्लॉट स्थिति प्रतिक्रिया के लिए डी-एम9 चुंबकीय स्विच को समायोजित करते हैं। मानक तेल-मुक्त संचालन अर्धचालक, इलेक्ट्रॉनिक्स, चिकित्सा और खाद्य उद्योगों के लिए धूल-मुक्त कार्यशालाओं में फिट बैठता है। यह लंबी दूरी की वर्कपीस ट्रांसफर, सुरक्षात्मक दरवाजा सक्रियण और स्वच्छ स्वचालन में कॉम्पैक्ट लॉन्ग-स्ट्रोक रैखिक गति के लिए 0.5 किलोग्राम से 40 किलोग्राम तक हल्के से मध्यम भार को संभालता है।

CY3 श्रृंखला चुंबकीय युग्मन रॉडलेस सिलेंडर | CY3B बेसिक / CY3R डायरेक्ट माउंट प्रकार

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

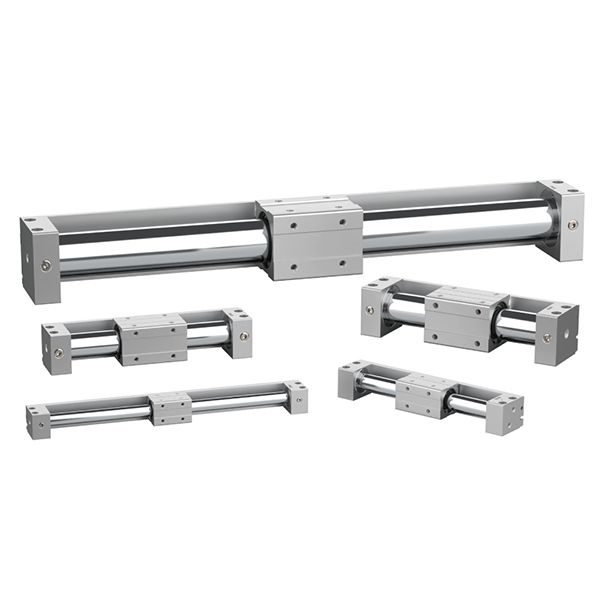

CY3R

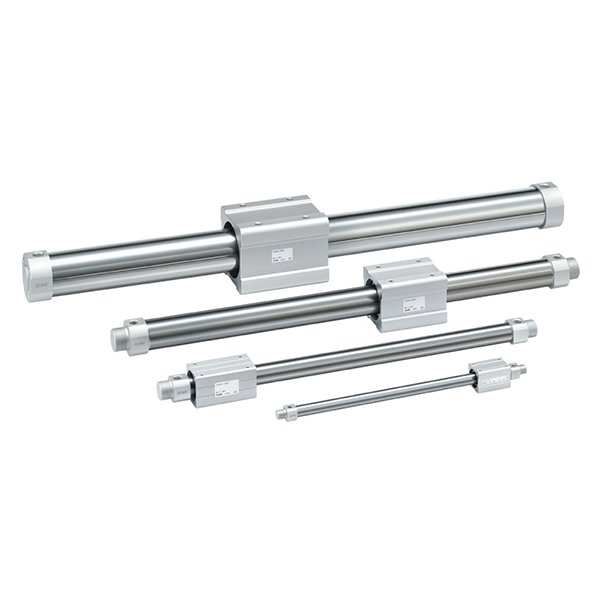

CY3B


उत्पाद अवलोकन

     SOLH CY3 श्रृंखला क्लासिक SMC CY1 श्रृंखला पर आधारित एक उन्नत चुंबकीय युग्मन रॉडलेस सिलेंडर है, जो दो मुख्यधारा मॉडल में विभाजित है: CY3B मूल प्रकार बिना माउंटिंग सतह और CY3R डायरेक्ट माउंटिंग प्रकार। यह पूरी तरह से संलग्न चुंबकीय गैर-संपर्क ट्रांसमिशन संरचना को अपनाता है, जो मजबूत चुंबकीय युग्मन के माध्यम से आंतरिक पिस्टन और बाहरी स्लाइड टेबल के समकालिक आंदोलन को साकार करता है। शून्य रिसाव, धूल-मुक्त और प्रदूषण-मुक्त संचालन, अल्ट्रा-लॉन्ग स्ट्रोक और कॉम्पैक्ट इंस्टॉलेशन की विशेषता के साथ, यह क्लीन-ग्रेड, हल्के से मध्यम भार, लंबी दूरी की रैखिक ड्राइविंग परिदृश्यों पर व्यापक रूप से लागू होता है। φ6 से φ63 मिमी तक की बोर रेंज और 5000 मिमी के अधिकतम स्ट्रोक के साथ, यह पारंपरिक टाई-रॉड सिलेंडर की तुलना में 50% इंस्टॉलेशन स्थान बचाता है और उच्च-मानक स्वचालित उत्पादन लाइनों के लिए पसंदीदा स्वच्छ लॉन्ग-स्ट्रोक ड्राइविंग समाधान के रूप में कार्य करता है।


कोर पोजिशनिंग और संरचनात्मक विशेषताएं

• चुंबकीय युग्मन संचरण और शून्य रिसाव स्वच्छ संचालन: पिस्टन और स्लाइड टेबल पूरी तरह से संलग्न सिलेंडर बैरल डिजाइन के साथ चुंबकीय तुल्यकालिक ड्राइविंग को अपनाते हैं। कोई भी पिस्टन रॉड बाहर की ओर नहीं फैलती है, जिससे पूर्ण वायु जकड़न, शून्य रिसाव और शून्य धूल प्रदूषण होता है। यह खाद्य प्रसंस्करण, चिकित्सा उपकरण और सेमीकंडक्टर इलेक्ट्रॉनिक्स जैसे सख्त उत्पादन वातावरण से पूरी तरह मेल खाता है।

• बेहतर टिकाऊपन के साथ CY1 उन्नत संस्करण: पारंपरिक CY1 श्रृंखला की तुलना में, पहनने के लिए प्रतिरोधी रिंग की लंबाई 70% बढ़ जाती है, जिससे असर क्षमता और स्लाइडिंग स्थिरता में प्रभावी ढंग से सुधार होता है। डस्टप्रूफ रिंग का अंतर्निर्मित स्नेहन रिटेनर एक स्थायी सुरक्षात्मक चिकनाई फिल्म बनाता है, जो न्यूनतम कामकाजी दबाव को 0.12MPa तक कम करता है और सेवा जीवन को काफी बढ़ाता है। φ6 विनिर्देश को छोड़कर, अन्य सभी मॉडल सीधे प्रतिस्थापन और उन्नयन के लिए CY1 के समान माउंटिंग आयाम बनाए रखते हैं।

• CY3B मूल प्रकार की न्यूनतम संरचना: चिकने सिलेंडर बैरल में कोई आरक्षित माउंटिंग सतह नहीं है और निर्धारण के लिए दो-छोर समर्थन ब्रैकेट की आवश्यकता होती है। स्लाइड टेबल अंतर्निर्मित मार्गदर्शक संरचना से सुसज्जित नहीं है, इसलिए विलक्षण भार और चुंबकीय डिकॉउलिंग विफलता को रोकने के लिए बाहरी रैखिक गाइड या गाइड छड़ें अनिवार्य हैं।

• मानक रबर बफर और उच्च गति वैकल्पिक विशिष्टता: बिल्ट-इन डुअल-एंड रबर बफ़र्स ऑपरेटिंग प्रभाव को अवशोषित करते हैं और स्थिर पारंपरिक चक्रीय संचालन के लिए चलने वाले शोर को कम करते हैं। वैकल्पिक X160 हाई-स्पीड विनिर्देश उच्च-आवृत्ति वाली तेज़-गति वाली कार्य स्थितियों के अनुकूल होने के लिए 1500 मिमी/सेकेंड की अधिकतम ऑपरेटिंग गति का समर्थन करता है।

• सुविधाजनक चुंबकीय स्विच स्थापना: सिलेंडर बॉडी के दोनों किनारों पर पूर्व-आरक्षित स्विच ग्रूव्स डी-एम9 श्रृंखला चुंबकीय स्विच के साथ संगत हैं, जो स्ट्रोक पोजिशनिंग के लिए लचीली और सटीक वास्तविक समय स्थिति प्रतिक्रिया का एहसास कराते हैं।

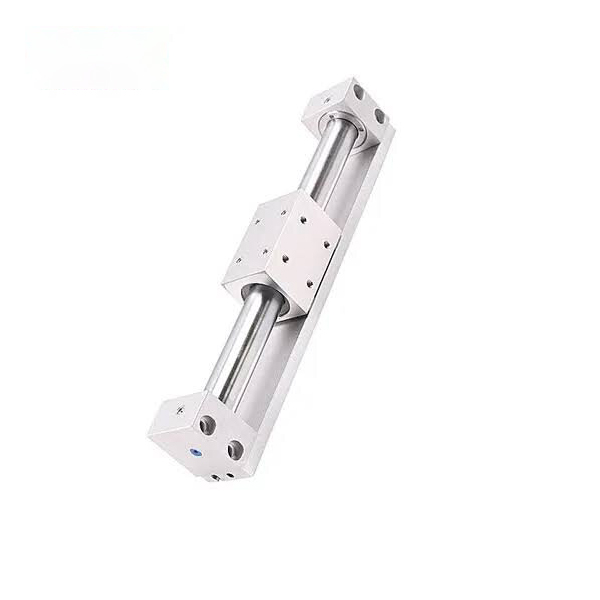

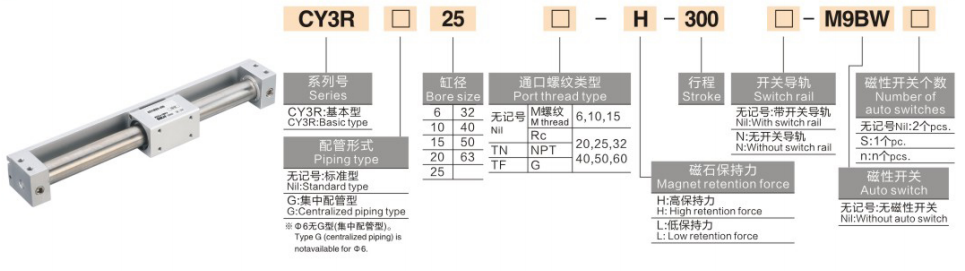

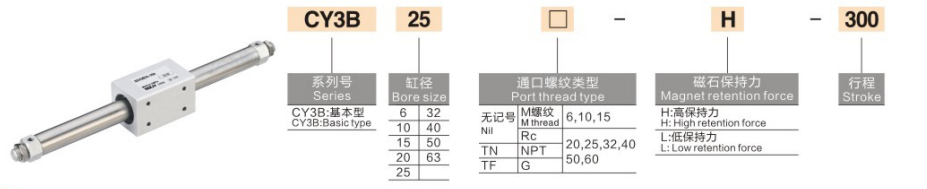

पूर्ण मॉडल कोडिंग नियम

1.मॉडल उदाहरण: CY3B20-500 | CY3B40-800-M9PL

कोड खंड

विशिष्टता का अर्थ

CY3B/CY3R

श्रृंखला कोड: CY3B=मूल प्रकार; CY3R=डायरेक्ट माउंट प्रकार (चुंबकीय युग्मन रॉडलेस सिलेंडर)

6/10/15/20/25/32/40/50/63

कोर बोर आकार (मिमी)

50~5000

स्ट्रोक की लंबाई (मिमी): मानक 50~1000मिमी; मैक्स एक्सटेंडेड 5000 मिमी अल्ट्रा-लॉन्ग स्ट्रोक

-M9PL/M9 श्रृंखला

स्ट्रोक स्थिति का पता लगाने के लिए वैकल्पिक चुंबकीय स्विच

2.मानक आदेश संदर्भ उदाहरण

• CY3B20-500: 20 मिमी बोर, 500 मिमी स्ट्रोक, चुंबकीय स्विच के बिना मूल प्रकार

• CY3B40-800-M9PL: 40 मिमी बोर, 800 मिमी स्ट्रोक, चुंबकीय स्थिति स्विच के साथ बुनियादी प्रकार


मुख्य तकनीकी विशिष्टताएँ (20℃ मानक स्थिति)

1 बुनियादी सामान्य विशिष्टताएँ

• ऑपरेशन मोड: डबल-अभिनय चुंबकीय युग्मन गैर-संपर्क संचरण

• कार्यात्मक द्रव: संपीड़ित हवा (तेल मुक्त संचालन मानक)

• परिवेश का तापमान: 5~60℃ (ठंडा वातावरण नहीं)

• कार्य दबाव सीमा: 0.12~0.7एमपीए; सबूत दबाव: 1.0MPa

• परिचालन गति: 50~500मिमी/सेकेंड (मानक); अधिकतम 1500mm/s (वैकल्पिक X160 हाई-स्पीड स्पेक)

• बफ़र मोड: मानक डुअल-एंड रबर बफर

• चुंबकीय धारण बल: 19.6~2450N (बोर आकार के साथ बढ़ता है)

2 प्रमुख प्रदर्शन पैरामीटर चार्ट (@0.5MPa)

बोर φ (मिमी)

सैद्धांतिक जोर (एन)

अनुशंसित भार (किलो)

चुंबकीय धारण बल (एन)

पोर्ट आकार

6

17

0.5

19.6

एम3×0.5

10

39

1

53.9

M5×0.8

15

88

2.5

127

M5×0.8

20

157

4

226

आरसी1/8

25

245

6

353

आरसी1/8

32

402

10

588

आरसी1/8

40

628

16

980

आरसी1/4

50

981

25

1519

आरसी3/8

63

1559

40

2450

आरसी3/8


कोर कॉन्फ़िगरेशन और चयन दिशानिर्देश

लोड और थ्रस्ट द्वारा 1 बोर आकार का चयन

• φ6~φ15 (माइक्रो लाइट ड्यूटी): भार ≤2.5 किग्रा के लिए उपयुक्त, इलेक्ट्रॉनिक और चिकित्सा उपकरणों में छोटे घटकों के शॉर्ट-स्ट्रोक सटीक हस्तांतरण के लिए समर्पित।

• φ20~φ32 (सामान्य लाइट ड्यूटी): 4 ~ 10 किलो हल्के भार के साथ मिलान, सामान्य स्वचालित उत्पादन लाइनों में पारंपरिक लंबे स्ट्रोक को धक्का देने और खींचने (≤1000 मिमी) के लिए आदर्श।

• φ40~φ63 (मध्यम शुल्क): 16 ~ 40 किग्रा मध्यम भार परिदृश्यों के लिए लागू, भारी लंबे-स्ट्रोक हैंडलिंग और खाद्य और पैकेजिंग उद्योगों में उच्च आवृत्ति चक्रीय संचालन के लिए बिल्कुल सही।

2 स्ट्रोक एवं मार्गदर्शक प्रणाली चयन

• स्ट्रोक रेंज: मानक स्ट्रोक 50~1000मिमी कवर करता है; विशेष लंबी दूरी की ड्राइविंग मांगों के लिए 5000 मिमी तक विस्तारित अल्ट्रा-लॉन्ग स्ट्रोक।

• अनिवार्य बाहरी मार्गदर्शक डिज़ाइन: CY3B मूल प्रकार में कोई अंतर्निहित मार्गदर्शक संरचना नहीं है। बाहरी रैखिक स्लाइड रेल या गाइड रॉड को भार का समर्थन करने और विलक्षण बल विचलन के कारण होने वाले चुंबकीय विघटन को रोकने के लिए सुसज्जित किया जाना चाहिए।

• मानक फिक्सिंग विधि: निलंबित सिलेंडर बॉडी और शून्य संपर्क घर्षण के साथ वैकल्पिक दो-छोर समर्थन ब्रैकेट द्वारा तय, स्थिर चुंबकीय युग्मन संचालन सुनिश्चित करना।

3 पर्यावरण एवं कार्यात्मक विन्यास चयन

• स्वच्छ वातावरण को प्राथमिकता: शून्य-रिसाव और प्रदूषण-मुक्त डिज़ाइन भोजन, चिकित्सा और इलेक्ट्रॉनिक सेमीकंडक्टर उद्योगों में सख्त धूल-मुक्त और बाँझ कामकाजी परिस्थितियों के अनुकूल है।

• हाई-स्पीड वर्किंग कंडीशन अपग्रेड: हाई-स्पीड प्रभाव को खत्म करने और स्थिर संचालन सुनिश्चित करने के लिए बाहरी हाइड्रोलिक बफ़र्स से लैस वैकल्पिक X160 हाई-स्पीड स्पेसिफिकेशन (अधिकतम 1500 मिमी/सेकेंड) का चयन करें।

• परिशुद्धता स्थिति प्रतिक्रिया: दो-बिंदु या बहु-बिंदु सटीक स्ट्रोक स्थिति और सिग्नल फीडबैक का एहसास करने के लिए डी-एम9 श्रृंखला चुंबकीय स्विच से लैस करें।


CY3B बनाम CY3R | मॉडल अंतर तुलना

तुलना मद

CY3B (मूल प्रकार)

CY3R (डायरेक्ट माउंट टाइप)

माउंटिंग विधि

दो-छोर ब्रैकेट द्वारा तय, सिलेंडर बॉडी निलंबित

उपकरण प्लेटफार्म पर डायरेक्ट बॉटम माउंटिंग

स्थापना स्थान

ब्रैकेट स्थान की आवश्यकता है, थोड़ा बड़ा व्यवसाय

किसी ब्रैकेट की आवश्यकता नहीं, 20% इंस्टॉलेशन स्थान बचाता है

लागू परिदृश्य

निलंबित स्थापना, दो-छोर समर्थन स्थिति



लागत स्तर

निम्न (कोई एकीकृत माउंटिंग सतह नहीं)

मध्यम (एकीकृत बढ़ते आधार के साथ)


विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

• स्वच्छ कक्ष सामग्री स्थानांतरण: शून्य-रिसाव और धूल-मुक्त चुंबकीय युग्मन संरचना स्वच्छ वातावरण को दूषित किए बिना इलेक्ट्रॉनिक, अर्धचालक और चिकित्सा धूल-मुक्त कार्यशालाओं में लंबी दूरी की सामग्री प्रबंधन के लिए आदर्श है।

• खाद्य एवं पेय पैकेजिंग लाइनें: आसानी से साफ होने वाली सतह के साथ जंग-रोधी स्टेनलेस स्टील सिलेंडर बैरल, स्वच्छ उत्पादन मानकों के अनुकूल है, जो खाद्य प्रसंस्करण उपकरणों में प्रकाश और मध्यम-ड्यूटी वर्कपीस के लंबे-स्ट्रोक विस्थापन के लिए उपयुक्त है।

• उपकरण दरवाजा और कवर ड्राइविंग: कोई भी रॉड एक्सटेंशन डिज़ाइन बाहरी स्थान नहीं बचाता है, स्वचालित उपकरण सुरक्षात्मक दरवाजे और परिरक्षण कवर के कॉम्पैक्ट लॉन्ग-स्ट्रोक खोलने और बंद करने के लिए पूरी तरह से लागू होता है।

• लॉन्ग-स्ट्रोक प्रिसिजन पोजिशनिंग प्लेटफॉर्म: स्थिर दोहराई गई स्थिति सटीकता प्राप्त करने के लिए बाहरी उच्च परिशुद्धता मार्गदर्शक रेल के साथ सहयोग करता है, जो 1 ~ 2 मीटर लंबी दूरी की सटीक स्थिति और असेंबली लाइनों के चक्रीय संदेश के लिए उपयुक्त है।

• टाई-रॉड सिलिंडरों के लिए जगह बचाने वाला प्रतिस्थापन: लंबे-स्ट्रोक (>500 मिमी) परिदृश्यों में पारंपरिक टाई-रॉड सिलेंडरों की जगह पर कब्जे की समस्या को हल करता है, जिससे कॉम्पैक्ट उपकरण डिजाइन के लिए समग्र उपकरण स्थापना स्थान 50% कम हो जाता है।


तीन-चरणीय त्वरित चयन मार्गदर्शिका

1. बोर आकार की पुष्टि: सुरक्षा कारक ≥2 के साथ भार भार के आधार पर आवश्यक जोर की गणना करें। अनुशंसित नियम: ≤2.5 किग्रा → φ15; 4~10 किग्रा → φ32; 16~40 किग्रा → φ63।

2. स्ट्रोक विशिष्टता पुष्टिकरण: पारंपरिक मांगों के लिए मानक 50~1000 मिमी स्ट्रोक का चयन करें; 5000 मिमी तक के अल्ट्रा-लॉन्ग स्ट्रोक के लिए विस्तारित विनिर्देश चुनें।

3. कार्यात्मक विन्यास मिलान: स्वच्छ प्रदूषण मुक्त कामकाजी परिस्थितियों के लिए प्राथमिकता चयन; तेज संचालन के लिए X160 हाई-स्पीड स्पेक + हाइड्रोलिक बफर में अपग्रेड करें; वास्तविक समय स्थिति का पता लगाने के लिए D-M9 श्रृंखला चुंबकीय स्विच जोड़ें।


एक वाक्य सारांश

     SOLH CY3 सीरीज मैग्नेटिक कपलिंग रॉडलेस सिलेंडर एक उन्नत CY1 क्लीन-ग्रेड ऑयल-फ्री एक्ट्यूएटर है, जिसमें शून्य रिसाव, 5000 मिमी अल्ट्रा-लॉन्ग स्ट्रोक, कम शुरुआती दबाव और दोहरे माउंटिंग प्रकार हैं, जो हल्के-मध्यम लोड स्वच्छ स्वचालन उपकरण के लिए इष्टतम स्थान-बचत लंबे-स्ट्रोक रैखिक ड्राइविंग समाधान के रूप में कार्य करता है।
