ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

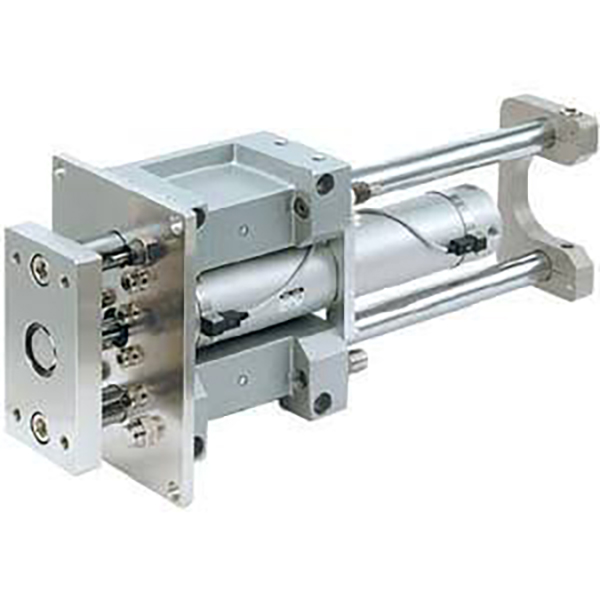

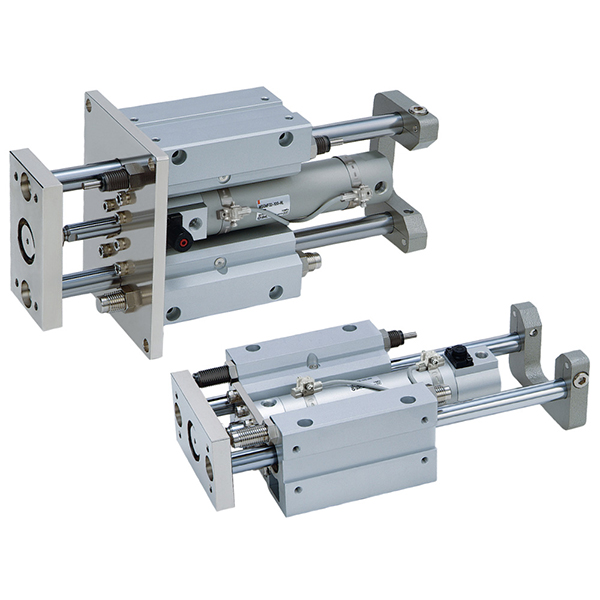

एसओएलएच एमजीजी श्रृंखला एक पेशेवर हेवी-ड्यूटी लॉन्ग-स्ट्रोक गाइड रॉड सिलेंडर है जिसमें एक गोल सिलेंडर ट्यूब + बाहरी दोहरी गाइड रॉड संरचना होती है। अति-उच्च कठोरता, अत्यधिक पार्श्व भार प्रतिरोध, स्थिर लंबी-यात्रा संचालन और उच्च-सटीक एंटी-रोटेशन प्रदर्शन के लिए इंजीनियर की गई, यह श्रृंखला φ20 मिमी से φ100 मिमी तक के बोर आकार को कवर करती है, दो विन्यास योग्य मॉडल पेश करती है: एमजीजीएम कार्बन मिश्र धातु स्लाइड बीयरिंग प्रकार और एमजीजीएल उच्च-परिशुद्धता बॉल बेयरिंग प्रकार। इसे विशेष रूप से लंबे-स्ट्रोक, भारी-भार, उच्च-प्रभाव और विलक्षण कार्य स्थितियों के लिए डिज़ाइन किया गया है, जो व्यापक रूप से स्वचालित लिफ्टिंग, अनुवाद, स्टॉपिंग और पुशिंग स्टेशनों में उपयोग किया जाता है।
• अल्ट्रा-उच्च कठोरता हेवी-ड्यूटी संरचना: चौड़े स्पैन डिज़ाइन के साथ मोटे गोल सिलेंडर ट्यूब और बड़े व्यास वाले बाहरी दोहरे गाइड रॉड को अपनाते हुए, एमजीजी श्रृंखला झुकने, मरोड़ और पार्श्व बल के लिए उद्योग-अग्रणी प्रतिरोध प्रदान करती है। इसकी साइड लोड क्षमता सामान्य सिलेंडरों की तुलना में 3 गुना से अधिक तक पहुंचती है, जिससे लंबे स्ट्रोक के तहत शून्य सैगिंग और भारी भार के तहत शून्य ऑफसेट सुनिश्चित होता है।
• उद्योग-अग्रणी लॉन्ग-स्ट्रोक प्रदर्शन: पूरी श्रृंखला 1300 मिमी के अधिकतम मानक स्ट्रोक का समर्थन करती है, जो एमजीपी और एमजीक्यू श्रृंखला की स्ट्रोक सीमा से कहीं अधिक है। यह लंबी दूरी की सामग्री पहुंचाने, उच्च-यात्रा प्लेटफ़ॉर्म उठाने और विस्तारित रैखिक ड्राइविंग परिदृश्यों के लिए पूरी तरह से अनुकूल है।
• पूर्ण परिदृश्यों के लिए दोहरी असर विन्यास
￮ एमजीजीएम (स्लाइड बियरिंग): कार्बन मिश्र धातु स्लाइडिंग बुशिंग से सुसज्जित, इसमें बेहतर पार्श्व भार प्रतिरोध, प्रभाव प्रतिरोध और पहनने के प्रतिरोध की सुविधा है, जो भारी भार, धूल भरी और उच्च प्रभाव वाली कठोर कामकाजी परिस्थितियों के लिए पहली पसंद के रूप में काम करता है।
￮ एमजीजीएल (बॉल बियरिंग): उच्च-सटीक रैखिक बॉल बेयरिंग को अपनाते हुए, यह अल्ट्रा-लो घर्षण, अल्ट्रा-स्मूद स्ट्रोक मूवमेंट और स्थिर उच्च-आवृत्ति साइकिलिंग प्राप्त करता है, जो सटीक लंबी-स्ट्रोक स्थिति और उच्च गति पारस्परिक गति के लिए आदर्श है।
• मानक निर्मित हाइड्रोलिक बफर: पारंपरिक रबर बफर सिलेंडरों से अलग, एमजीजी श्रृंखला मानक कॉन्फ़िगरेशन के रूप में दोहरे अंत निर्मित हाइड्रोलिक बफर से सुसज्जित है। यह लंबे स्ट्रोक और उच्च गति आंदोलन से उत्पन्न बड़े पैमाने पर प्रभाव ऊर्जा को कुशलतापूर्वक अवशोषित करता है, टकराव के शोर को खत्म करता है और उपकरण और वर्कपीस को प्रभाव क्षति से बचाता है।
• अल्ट्रा-हाई एंटी-रोटेशन प्रिसिजन: ±0.02°~±0.07° की असाधारण एंटी-रोटेशन सटीकता प्राप्त करता है, बड़े बोर आकार के साथ उच्च परिशुद्धता प्रदान करता है। φ100 मिमी मॉडल ±0.02° की शीर्ष परिशुद्धता तक पहुंचता है, जो बेहद स्थिर और विश्वसनीय दोहराया स्थिति की गारंटी देता है।
• मॉड्यूलर कम-रखरखाव डिजाइन: सिलेंडर बॉडी और गाइड फ्रेम एक स्वतंत्र मॉड्यूलर संरचना को अपनाते हैं, जिससे सिलेंडर ट्यूब और पिस्टन घटकों के अलग-अलग प्रतिस्थापन की अनुमति मिलती है, जो बाद में रखरखाव की लागत को काफी कम कर देता है। बहु-दिशात्मक चुंबकीय स्विच खांचे लचीली स्थिति का पता लगाने की स्थापना का समर्थन करते हैं।

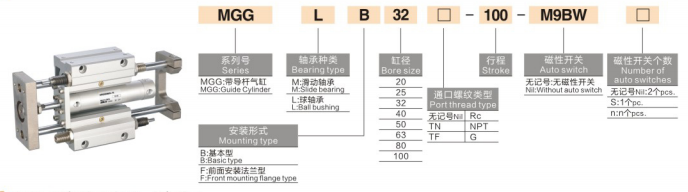

मॉडल उदाहरण: MGGM32-200-M9BW | MGGL50-500J-50S-XB6
|
कोड खंड |
विशिष्टता का अर्थ |
|
एमजीजी |
श्रृंखला कोड: हेवी-ड्यूटी बाहरी गाइड रॉड सिलेंडर |
|
एम/एल |
बियरिंग प्रकार: एम=एमजीजीएम कार्बन स्लाइड बियरिंग; एल=एमजीजीएल सटीक बॉल बेयरिंग |
|
बी/एफ |
माउंटिंग प्रकार: बी=मूल प्रकार; एफ=फ्लैंज माउंटिंग प्रकार |
|
20~100 |
बोर का आकार (मिमी): φ20/25/32/40/50/63/80/100 |
|
25~1300 |
मानक लंबा स्ट्रोक (मिमी): पूरी रेंज 25 मिमी से 1300 मिमी |
|
J |
समायोज्य स्ट्रोक प्रकार (0 ~ 50 मिमी स्ट्रोक समायोजन रेंज) |
|
M9BW |
स्थिति संवेदन के लिए वैकल्पिक एकल/दोहरी चुंबकीय स्विच |
|
S |
अंतर्निर्मित चुंबकीय वलय (मानक विन्यास) |
|
-XB6 |
उच्च तापमान प्रतिरोधी विकल्प: कार्य तापमान -10℃~150℃ |
मानक आदेश संदर्भ उदाहरण
• एमजीजीM40-300S: 40 मिमी बोर, 300 मिमी लंबा स्ट्रोक, अंतर्निर्मित चुंबक के साथ स्लाइड बियरिंग प्रकार
• एमजीजीL25-200J-30S: 25 मिमी बोर, 200 मिमी मानक स्ट्रोक, 30 मिमी समायोज्य स्ट्रोक, सटीक बॉल बेयरिंग प्रकार
• एमजीजीM63-400F-XB6: 63 मिमी बोर, 400 मिमी स्ट्रोक, निकला हुआ किनारा माउंटिंग, उच्च तापमान प्रतिरोधी हेवी-ड्यूटी सिलेंडर
(मानक परीक्षण स्थितियाँ: 20℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)
1. सामान्य प्रदर्शन पैरामीटर
• कार्य दबाव सीमा: 0.1~1.0एमपीए; सबूत दबाव: 1.5MPa
• परिवेश का तापमान: -10℃~60℃ (बर्फ मुक्त पारंपरिक वातावरण); -10℃~150℃ (-XB6 उच्च तापमान संस्करण)
• पिस्टन संचालन गति: 50~1000मिमी/सेकेंड, विशेष रूप से लंबे-स्ट्रोक हाई-स्पीड ऑपरेशन के लिए अनुकूलित
• बफ़र मोड: शक्तिशाली प्रभाव ऊर्जा अवशोषण के साथ मानक दोहरे अंत हाइड्रोलिक बफर
• स्नेहन मोड: तेल मुक्त रखरखाव-मुक्त संचालन, विभिन्न औद्योगिक वातावरणों के लिए उपयुक्त
2. सैद्धांतिक थ्रस्ट डेटा (@0.5MPa, यूनिट: N)
|
बोर का आकार (मिमी) |
सैद्धांतिक जोर (एन) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. उत्पाद वजन डेटा (100 मिमी स्ट्रोक, इकाई: किग्रा)
|
बोर का आकार (मिमी) |
एमजीजीएम वजन (किलो) |
एमजीजीएल वजन (किलो) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
तुलना मद |
एमजीजीएम (स्लाइड बियरिंग) |
एमजीजीएल (बॉल बियरिंग) |
|
बेरिंग के प्रकार |
कार्बन मिश्र धातु स्लाइडिंग बीयरिंग |
उच्च परिशुद्धता बॉल बेयरिंग |
|
पार्श्व भार क्षमता |
एक्सट्रीम (साधारण सिलेंडर से 3 गुना) |
मजबूत (सुचारू गति को प्राथमिकता देता है) |
|
गैर-रोटेशन सटीकता |
±0.03°~±0.07° |
±0.02°~±0.05° (उच्च परिशुद्धता) |
|
गति विशेषताएँ |
सुपर घिसाव-प्रतिरोधी, प्रभाव-प्रतिरोधी, लंबी सेवा जीवन |
अल्ट्रा-लो घर्षण, स्मूथ स्ट्रोक, स्थिर उच्च-आवृत्ति संचालन |
|
लागू परिदृश्य |
भारी भार, लंबा स्ट्रोक, धूल भरा वातावरण, उच्च प्रभाव वाली कार्य परिस्थितियाँ |
सटीक लॉन्ग-स्ट्रोक पोजिशनिंग, हाई-स्पीड साइकलिंग, कम-घर्षण आवश्यक स्टेशन |
|
लागत स्तर |
किफ़ायती |
अधिमूल्य |
1. दोहरी माउंटिंग विकल्प
• मूल प्रकार (बी): सीधे फिक्सिंग के लिए नीचे और साइड की सतहों पर पूर्व-आरक्षित स्क्रू छेद। पारंपरिक क्षैतिज और ऊर्ध्वाधर उपकरण लेआउट के लिए उपयुक्त, सरल असेंबली और डिस्सेम्बली की सुविधा।
• निकला हुआ किनारा प्रकार (एफ): फ्रंट फ्लैंज माउंटिंग संरचना, विशेष रूप से ऊर्ध्वाधर नीचे की ओर धकेलने, खींचने और निलंबित लोड कार्य स्थितियों के लिए डिज़ाइन की गई है, जो स्थिर भार वहन सुनिश्चित करती है।
2. मुख्य औद्योगिक अनुप्रयोग
• लॉन्ग-स्ट्रोक लिफ्टिंग प्लेटफार्म: उपकरण उठाना और कार्यक्षेत्र ऊर्ध्वाधर ड्राइविंग, अधिकतम 1300 मिमी अल्ट्रा-लॉन्ग स्ट्रोक का समर्थन करना, पूर्ण-स्ट्रोक भारी भार के तहत शून्य-सैग स्थिरता बनाए रखना।
• हेवी-ड्यूटी कन्वेयर अनुवाद: वर्कपीस अनुवाद, फूस स्थानांतरण और लंबी दूरी की सामग्री पुशिंग; उत्कृष्ट एंटी-एक्सेंट्रिक और एंटी-ऑफ़सेट प्रदर्शन लगातार संचालन सटीकता सुनिश्चित करता है।
• उच्च प्रभाव वाला स्टॉपिंग स्टेशन: उत्पादन लाइन वर्कपीस को रोकना, स्थिति निर्धारण और प्रभाव को सीमित करना; मानक हाइड्रोलिक बफर उपकरण की सुरक्षा के लिए तात्कालिक प्रभाव गतिज ऊर्जा को पूरी तरह से अवशोषित करता है।
• सामान्य स्वचालन हेवी-ड्यूटी ड्राइविंग: जिग उठाना, भारी हिस्से को बाहर निकालना और विलक्षण भार चलाना; यांत्रिक संरचना को सरल बनाने और सिस्टम स्थिरता में सुधार करने के लिए पारंपरिक स्प्लिट सिलेंडर + भारी गाइड पोस्ट संयोजनों को प्रतिस्थापित करता है।
|
तुलना मद |
एमजीजी (हैवी-ड्यूटी लॉन्ग-स्ट्रोक) |
एमजीपी (मानक प्रकार) |
एमजीक्यू (पतला कॉम्पैक्ट प्रकार) |
|
स्ट्रोक रेंज |
25~1300मिमी (अधिकतम सबसे लंबा) |
25~500मिमी |
25~250मिमी (सबसे छोटा) |
|
संरचना डिज़ाइन |
गोल ट्यूब + बाहरी दोहरी गाइड रॉड |
चौकोर पतला शरीर + आंतरिक दोहरी गाइड रॉड |
अति पतली चौकोर बॉडी + आंतरिक दोहरी गाइड रॉड |
|
पार्श्व भार क्षमता |
सबसे मजबूत (3× साधारण सिलेंडर) |
मध्यम (2× साधारण सिलेंडर) |
मजबूत (2×+ साधारण सिलेंडर) |
|
बफ़र प्रकार |
मानक हाइड्रोलिक बफर |
रबर बफ़र (वैकल्पिक एयर बफ़र) |
रबर बफ़र (वैकल्पिक एयर बफ़र) |
|
गैर-रोटेशन सटीकता |
±0.02° तक (उच्चतम परिशुद्धता) |
±0.08°~±0.15° |
±0.04°~±0.10° |
|
मुख्य अनुप्रयोग परिदृश्य |
लंबा स्ट्रोक, भारी भार, उच्च प्रभाव |
मानक लेआउट, मध्यम भार |
स्थान सीमित, उच्च परिशुद्धता स्थिति |
1. बोर आकार चयन: वास्तविक कार्य भार के अनुसार बोर आकार का चयन करें। सैद्धांतिक जोर रखें ≥ वास्तविक भार × 1.5; रॉड की शिथिलता और स्थिति विचलन को रोकने के लिए लंबे समय तक काम करने की स्थिति के लिए 80% सुरक्षा मार्जिन आरक्षित रखें।
2. बियरिंग प्रकार का चयन: भारी भार, धूल भरे और उच्च प्रभाव वाले परिदृश्यों के लिए एमजीजीएम स्लाइड बेयरिंग चुनें; सटीक लॉन्ग-स्ट्रोक स्थिति और उच्च-आवृत्ति चक्रीय गति के लिए एमजीजीएल बॉल बेयरिंग चुनें।
3. कार्यात्मक विन्यास चयन
￮ अल्ट्रा-लॉन्ग स्ट्रोक की मांग: एमजीजी श्रृंखला को प्राथमिकता दें (अधिकतम 1300 मिमी स्ट्रोक, एमजीपी/एमजीक्यू क्षमता से परे)
￮ स्थिति का पता लगाने की मांग: एस चुंबक विन्यास + बहु-दिशात्मक चुंबकीय स्विच से लैस
￮ उच्च तापमान वातावरण: -XB6 उच्च तापमान प्रतिरोधी विकल्प चुनें (-10℃~150℃)
एसओएलएच एमजीजी श्रृंखला हेवी-ड्यूटी लॉन्ग-स्ट्रोक गाइड रॉड सिलेंडर में अधिकतम कठोरता, अत्यधिक प्रभाव प्रतिरोध और उद्योग की अग्रणी 1300 मिमी लंबी-स्ट्रोक स्थिरता है, जो मानक हाइड्रोलिक बफर और अल्ट्रा-उच्च एंटी-रोटेशन परिशुद्धता से सुसज्जित है, जो भारी भार, लंबी यात्रा और उच्च प्रभाव वाले स्वचालित ड्राइविंग स्टेशनों के लिए इष्टतम समाधान बन गया है।
